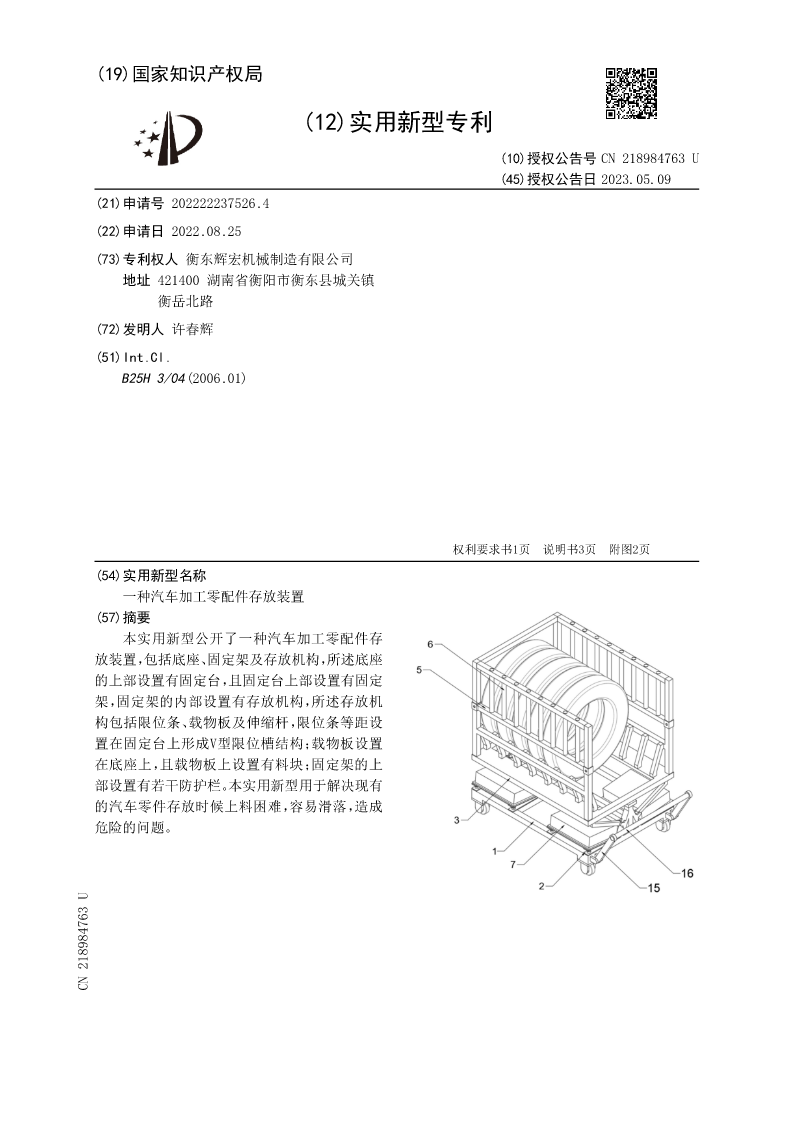

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN218984763U
(45)授权公告日2023.05.09
(21)申请号202222237526.4
(22)申请日2022.08.25
(73)专利权人衡东辉宏机械制造有限公司
地址421400湖南省衡阳市衡东县城关镇
衡岳北路
(72)发明人许春辉
(51)Int.Cl.
B25H3/04(2006.01)

权利要求书1页说明书3页附图2页
(54)实用新型名称
一种汽车加工零配件存放装置
(57)摘要
本实用新型公开了一种汽车加工零配件存
放装置，包括底座、固定架及存放机构，所述底座
的上部设置有固定台，且固定台上部设置有固定
架，固定架的内部设置有存放机构，所述存放机
构包括限位条、载物板及伸缩杆，限位条等距设
置在固定台上形成V型限位槽结构；载物板设置
在底座上，且载物板上设置有料块；固定架的上
部设置有若干防护栏。本实用新型用于解决现有
的汽车零件存放时候上料困难，容易滑落，造成
危险的问题。
CN218984763U

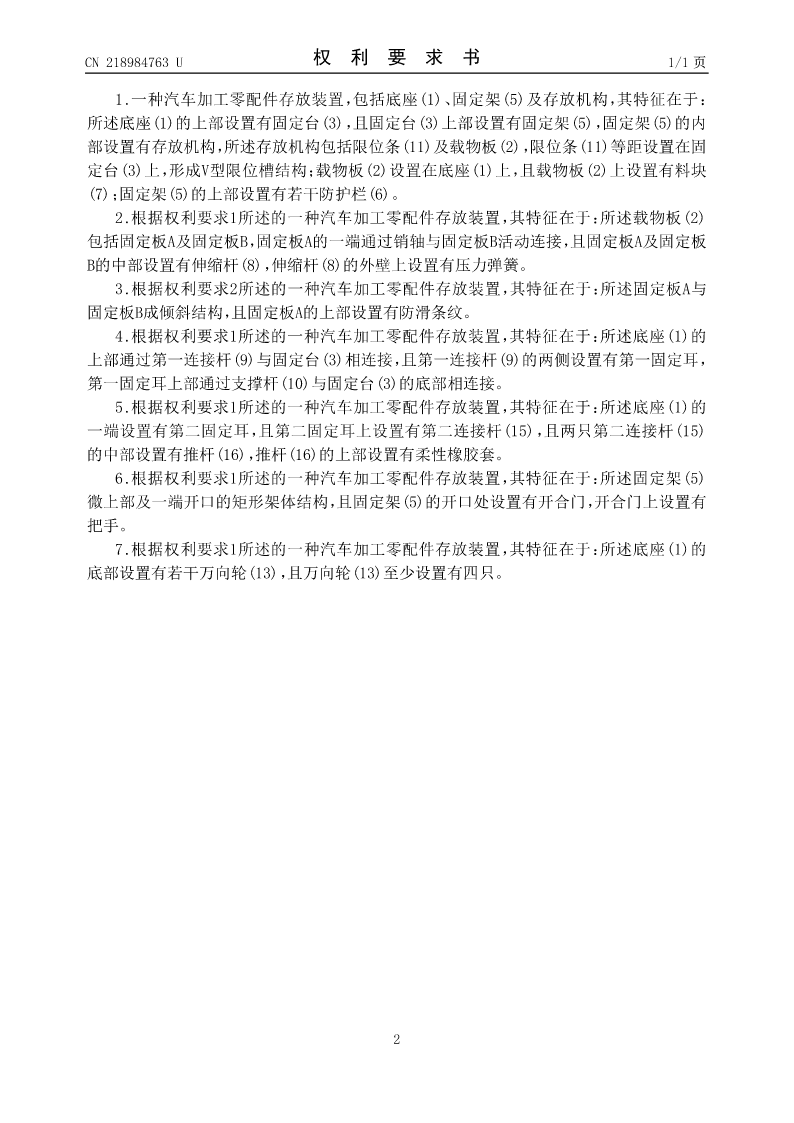

CN218984763U权利要求书1/1页

1.一种汽车加工零配件存放装置，包括底座(1)、固定架(5)及存放机构，其特征在于：
所述底座(1)的上部设置有固定台(3)，且固定台(3)上部设置有固定架(5)，固定架(5)的内
部设置有存放机构，所述存放机构包括限位条(11)及载物板(2)，限位条(11)等距设置在固
定台(3)上，形成V型限位槽结构；载物板(2)设置在底座(1)上，且载物板(2)上设置有料块
(7)；固定架(5)的上部设置有若干防护栏(6)。
2.根据权利要求1所述的一种汽车加工零配件存放装置，其特征在于：所述载物板(2)
包括固定板A及固定板B，固定板A的一端通过销轴与固定板B活动连接，且固定板A及固定板
B的中部设置有伸缩杆(8)，伸缩杆(8)的外壁上设置有压力弹簧。
3.根据权利要求2所述的一种汽车加工零配件存放装置，其特征在于：所述固定板A与
固定板B成倾斜结构，且固定板A的上部设置有防滑条纹。
4.根据权利要求1所述的一种汽车加工零配件存放装置，其特征在于：所述底座(1)的
上部通过第一连接杆(9)与固定台(3)相连接，且第一连接杆(9)的两侧设置有第一固定耳，
第一固定耳上部通过支撑杆(10)与固定台(3)的底部相连接。
5.根据权利要求1所述的一种汽车加工零配件存放装置，其特征在于：所述底座(1)的
一端设置有第二固定耳，且第二固定耳上设置有第二连接杆(15)，且两只第二连接杆(15)
的中部设置有推杆(16)，推杆(16)的上部设置有柔性橡胶套。
6.根据权利要求1所述的一种汽车加工零配件存放装置，其特征在于：所述固定架(5)
微上部及一端开口的矩形架体结构，且固定架(5)的开口处设置有开合门，开合门上设置有
把手。
7.根据权利要求1所述的一种汽车加工零配件存放装置，其特征在于：所述底座(1)的
底部设置有若干万向轮(13)，且万向轮(13)至少设置有四只。

2

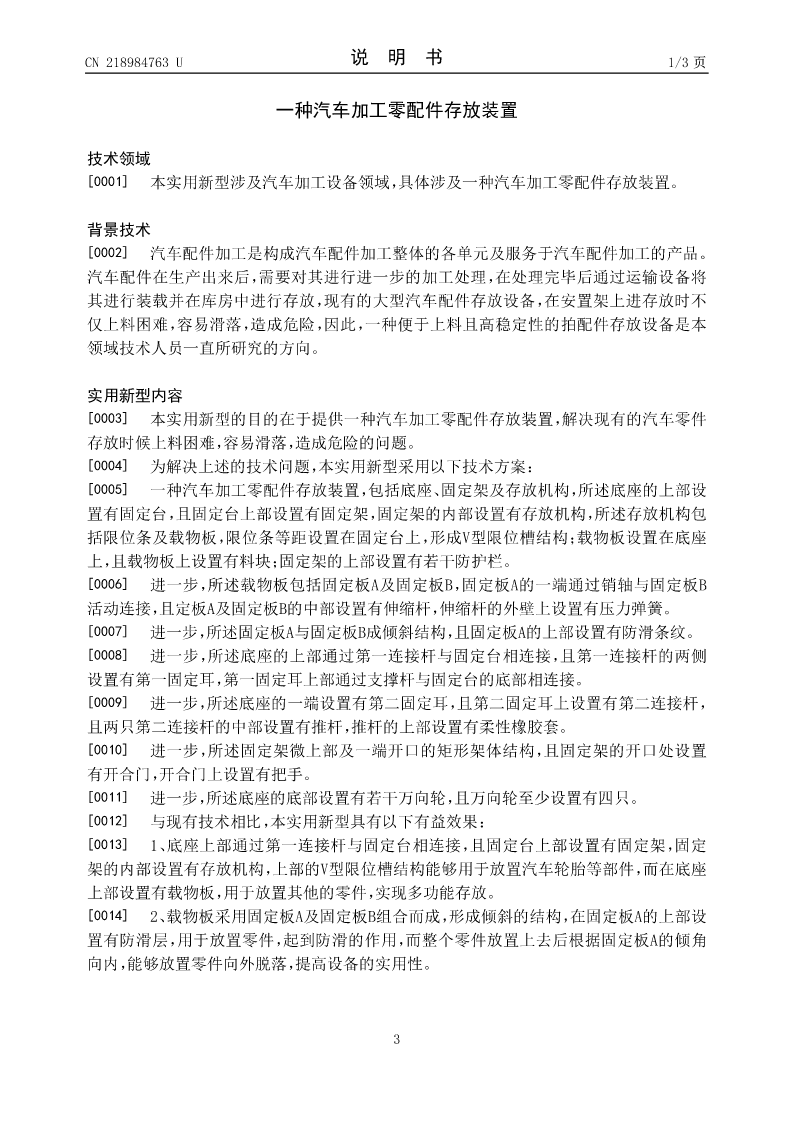

CN218984763U说明书1/3页

一种汽车加工零配件存放装置

技术领域
[0001]本实用新型涉及汽车加工设备领域，具体涉及一种汽车加工零配件存放装置。

背景技术
[0002]汽车配件加工是构成汽车配件加工整体的各单元及服务于汽车配件加工的产品。
汽车配件在生产出来后，需要对其进行进一步的加工处理，在处理完毕后通过运输设备将
其进行装载并在库房中进行存放，现有的大型汽车配件存放设备，在安置架上进存放时不
仅上料困难，容易滑落，造成危险，因此，一种便于上料且高稳定性的拍配件存放设备是本
领域技术人员一直所研究的方向。

实用新型内容
[0003]本实用新型的目的在于提供一种汽车加工零配件存放装置，解决现有的汽车零件
存放时候上料困难，容易滑落，造成危险的问题。
[0004]为解决上述的技术问题，本实用新型采用以下技术方案：
[0005]一种汽车加工零配件存放装置，包括底座、固定架及存放机构，所述底座的上部设
置有固定台，且固定台上部设置有固定架，固定架的内部设置有存放机构，所述存放机构包
括限位条及载物板，限位条等距设置在固定台上，形成V型限位槽结构；载物板设置在底座
上，且载物板上设置有料块；固定架的上部设置有若干防护栏。
[0006]进一步，所述载物板包括固定板A及固定板B，固定板A的一端通过销轴与固定板B
活动连接，且定板A及固定板B的中部设置有伸缩杆，伸缩杆的外壁上设置有压力弹簧。
[0007]进一步，所述固定板A与固定板B成倾斜结构，且固定板A的上部设置有防滑条纹。
[0008]进一步，所述底座的上部通过第一连接杆与固定台相连接，且第一连接杆的两侧
设置有第一固定耳，第一固定耳上部通过支撑杆与固
