CN2022225491939电连接器的一体式接地结构.pdf

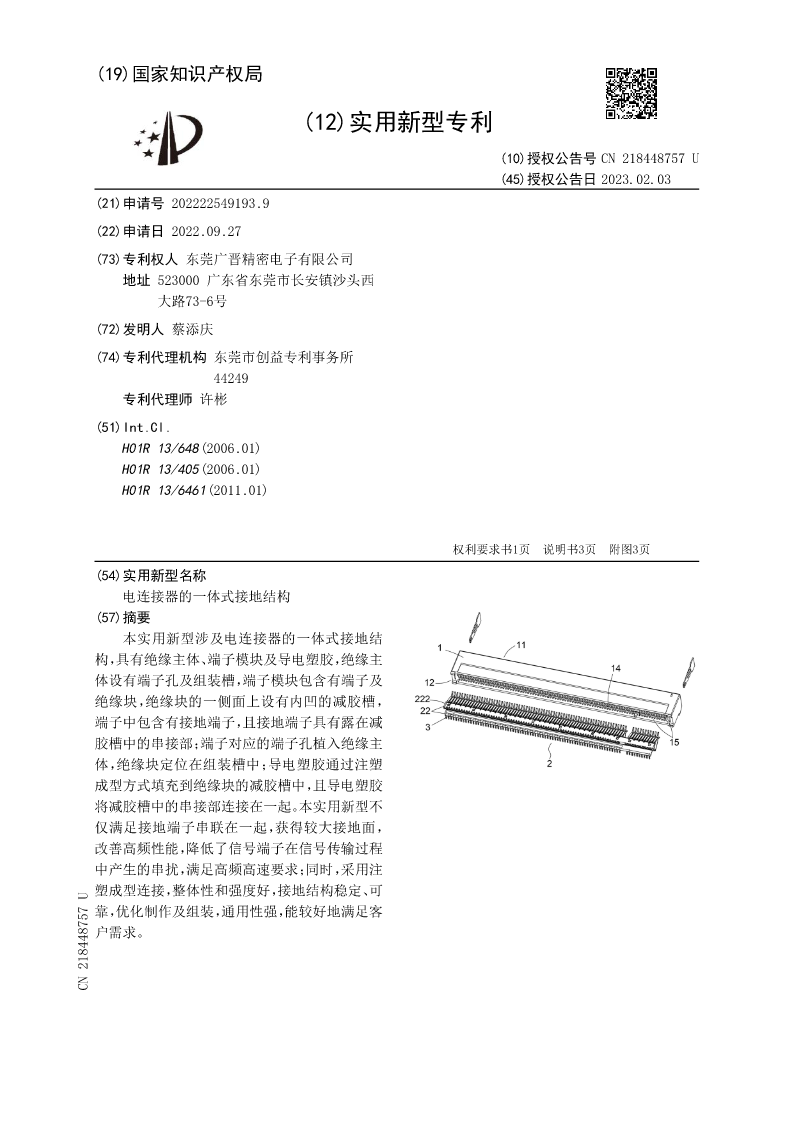

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN218448757U
(45)授权公告日2023.02.03
(21)申请号202222549193.9
(22)申请日2022.09.27
(73)专利权人东莞广晋精密电子有限公司
地址523000广东省东莞市长安镇沙头西
大路73-6号
(72)发明人蔡添庆
(74)专利代理机构东莞市创益专利事务所
44249
专利代理师许彬
(51)Int.Cl.
H01R13/648(2006.01)
H01R13/405(2006.01)
H01R13/6461(2011.01)

权利要求书1页说明书3页附图3页
(54)实用新型名称
电连接器的一体式接地结构
(57)摘要
本实用新型涉及电连接器的一体式接地结
构，具有绝缘主体、端子模块及导电塑胶，绝缘主
体设有端子孔及组装槽，端子模块包含有端子及
绝缘块，绝缘块的一侧面上设有内凹的减胶槽，
端子中包含有接地端子，且接地端子具有露在减
胶槽中的串接部；端子对应的端子孔植入绝缘主
体，绝缘块定位在组装槽中；导电塑胶通过注塑
成型方式填充到绝缘块的减胶槽中，且导电塑胶
将减胶槽中的串接部连接在一起。本实用新型不
仅满足接地端子串联在一起，获得较大接地面，
改善高频性能，降低了信号端子在信号传输过程
中产生的串扰，满足高频高速要求；同时，采用注
塑成型连接，整体性和强度好，接地结构稳定、可
靠，优化制作及组装，通用性强，能较好地满足客
户需求。
CN218448757U

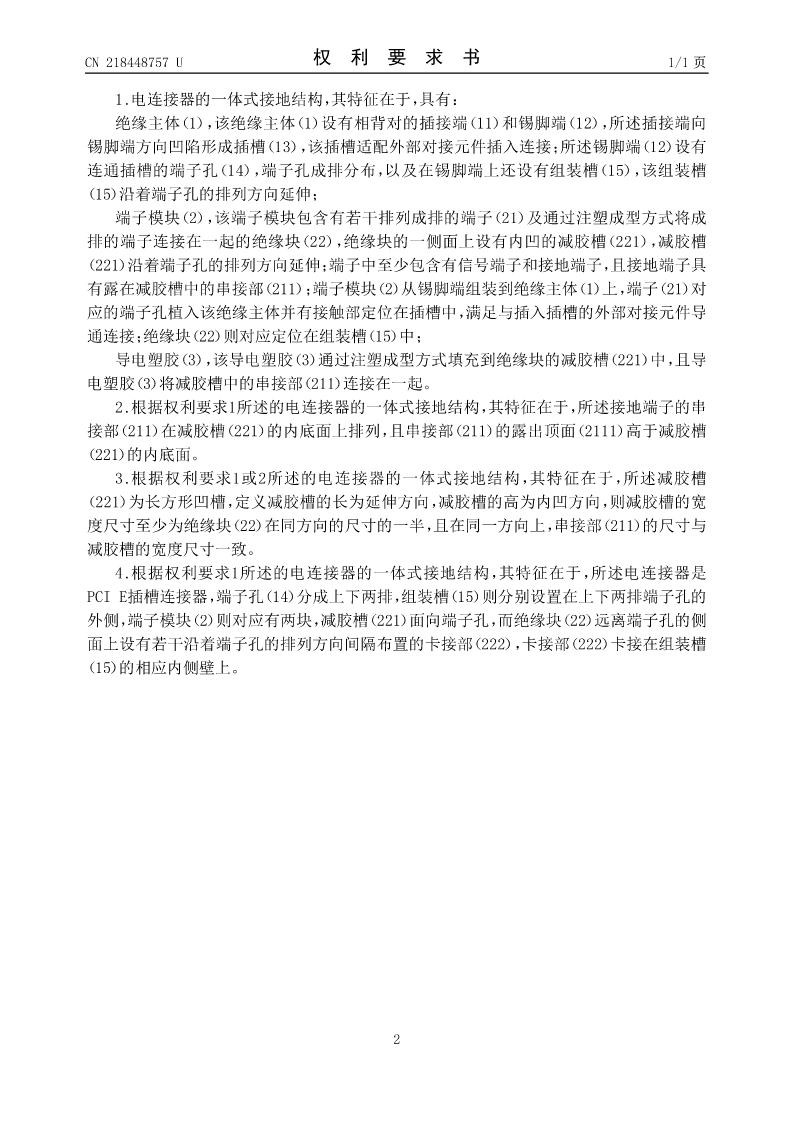

CN218448757U权利要求书1/1页

1.电连接器的一体式接地结构，其特征在于，具有：
绝缘主体（1），该绝缘主体（1）设有相背对的插接端（11）和锡脚端（12），所述插接端向
锡脚端方向凹陷形成插槽（13），该插槽适配外部对接元件插入连接；所述锡脚端（12）设有
连通插槽的端子孔（14），端子孔成排分布，以及在锡脚端上还设有组装槽（15），该组装槽
（15）沿着端子孔的排列方向延伸；
端子模块（2），该端子模块包含有若干排列成排的端子（21）及通过注塑成型方式将成
排的端子连接在一起的绝缘块（22），绝缘块的一侧面上设有内凹的减胶槽（221），减胶槽
（221）沿着端子孔的排列方向延伸；端子中至少包含有信号端子和接地端子，且接地端子具
有露在减胶槽中的串接部（211）；端子模块（2）从锡脚端组装到绝缘主体（1）上，端子（21）对
应的端子孔植入该绝缘主体并有接触部定位在插槽中，满足与插入插槽的外部对接元件导
通连接；绝缘块（22）则对应定位在组装槽（15）中；
导电塑胶（3），该导电塑胶（3）通过注塑成型方式填充到绝缘块的减胶槽（221）中，且导
电塑胶（3）将减胶槽中的串接部（211）连接在一起。
2.根据权利要求1所述的电连接器的一体式接地结构，其特征在于，所述接地端子的串
接部（211）在减胶槽（221）的内底面上排列，且串接部（211）的露出顶面（2111）高于减胶槽
（221）的内底面。
3.根据权利要求1或2所述的电连接器的一体式接地结构，其特征在于，所述减胶槽
（221）为长方形凹槽，定义减胶槽的长为延伸方向，减胶槽的高为内凹方向，则减胶槽的宽
度尺寸至少为绝缘块（22）在同方向的尺寸的一半，且在同一方向上，串接部（211）的尺寸与
减胶槽的宽度尺寸一致。
4.根据权利要求1所述的电连接器的一体式接地结构，其特征在于，所述电连接器是
PCIE插槽连接器，端子孔（14）分成上下两排，组装槽（15）则分别设置在上下两排端子孔的
外侧，端子模块（2）则对应有两块，减胶槽（221）面向端子孔，而绝缘块（22）远离端子孔的侧
面上设有若干沿着端子孔的排列方向间隔布置的卡接部（222），卡接部（222）卡接在组装槽
（15）的相应内侧壁上。

2

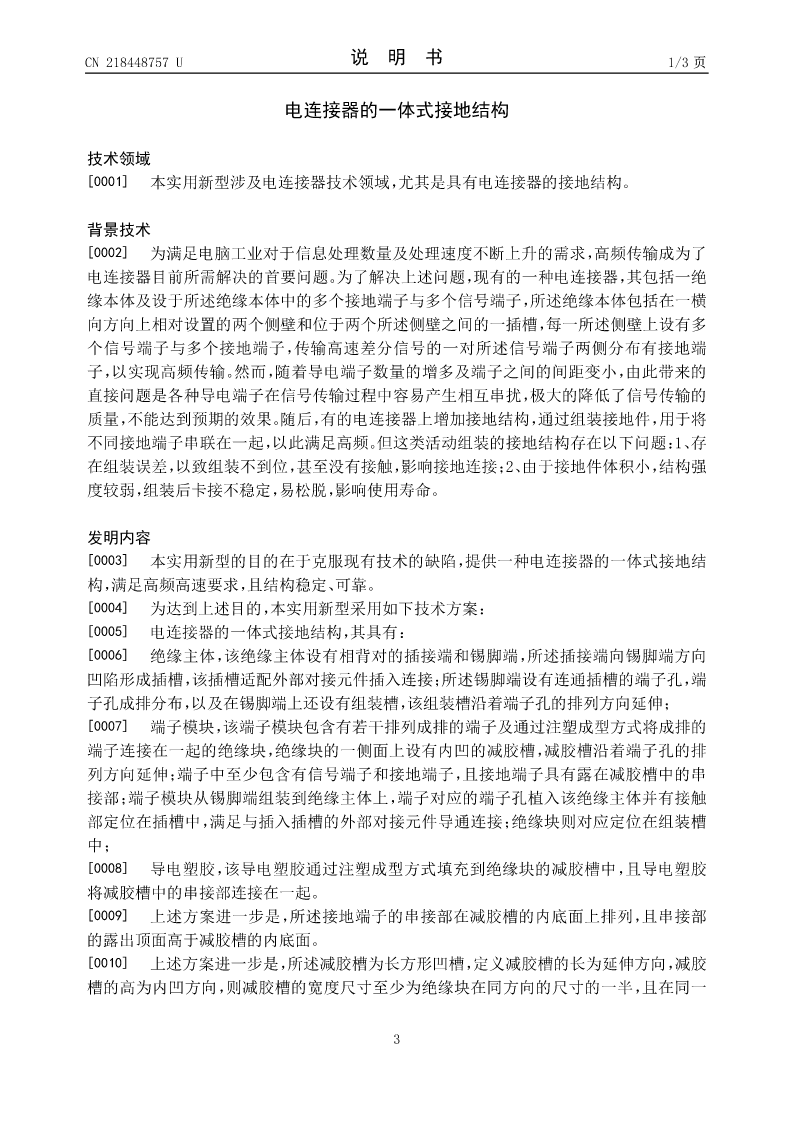

CN218448757U说明书1/3页

电连接器的一体式接地结构

技术领域
[0001]本实用新型涉及电连接器技术领域，尤其是具有电连接器的接地结构。

背景技术
[0002]为满足电脑工业对于信息处理数量及处理速度不断上升的需求，高频传输成为了
电连接器目前所需解决的首要问题。为了解决上述问题，现有的一种电连接器，其包括一绝
缘本体及设于所述绝缘本体中的多个接地端子与多个信号端子，所述绝缘本体包括在一横
向方向上相对设置的两个侧壁和位于两个所述侧壁之间的一插槽，每一所述侧壁上设有多
个信号端子与多个接地端子，传输高速差分信号的一对所述信号端子两侧分布有接地端
子，以实现高频传输。然而，随着导电端子数量的增多及端子之间的间距变小，由此带来的
直接问题是各种导电端子在信号传输过程中容易产生相互串扰，极大的降低了信号传输的

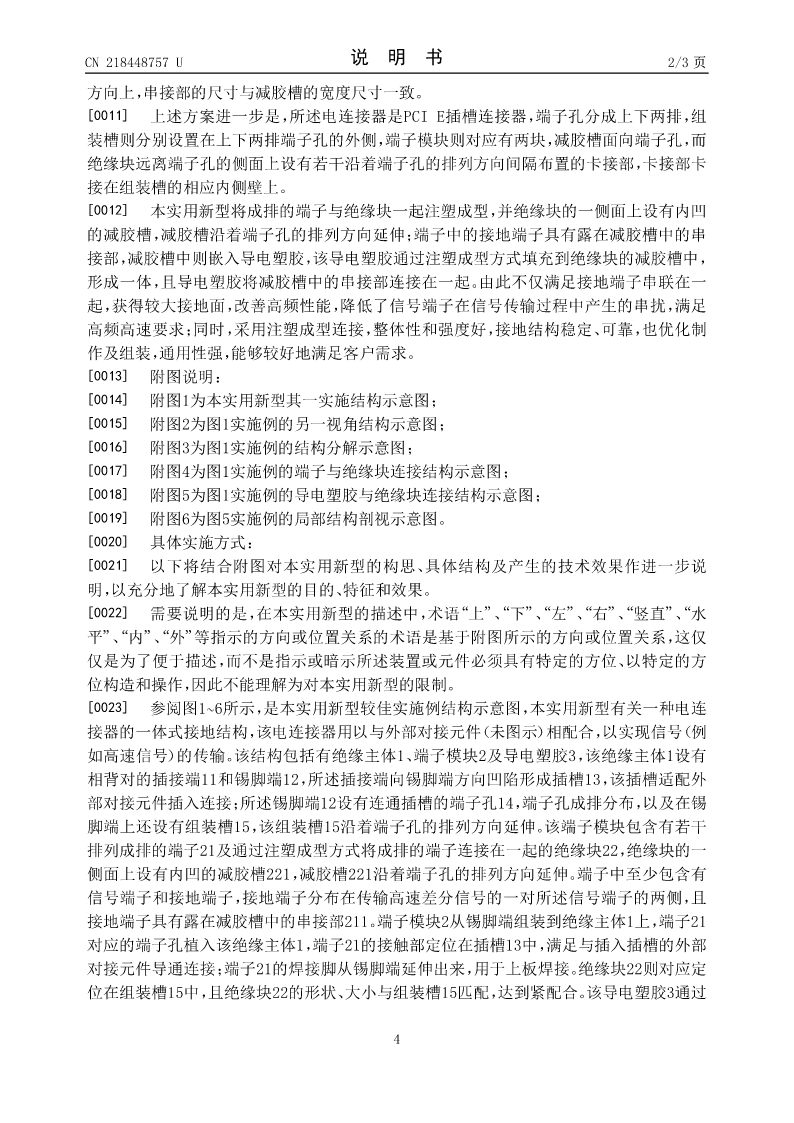

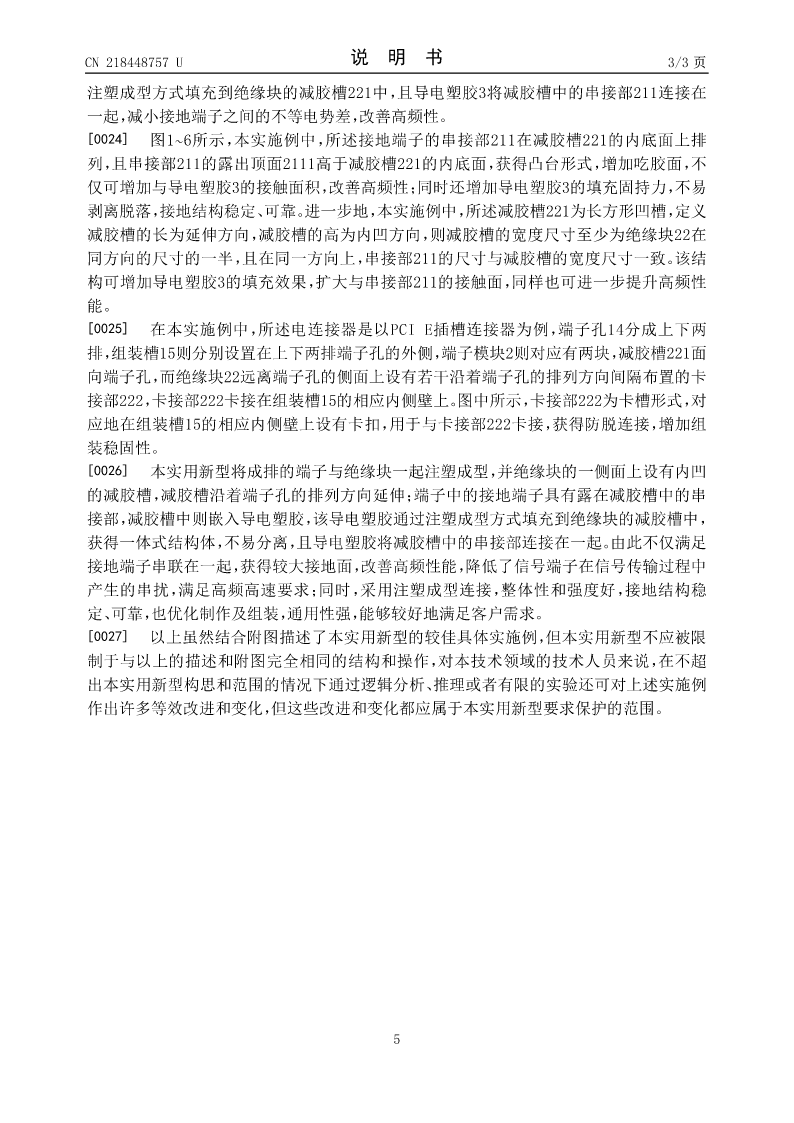

质量，不能达到预期的效果。随后，有的电连接器上增加接地结构，
