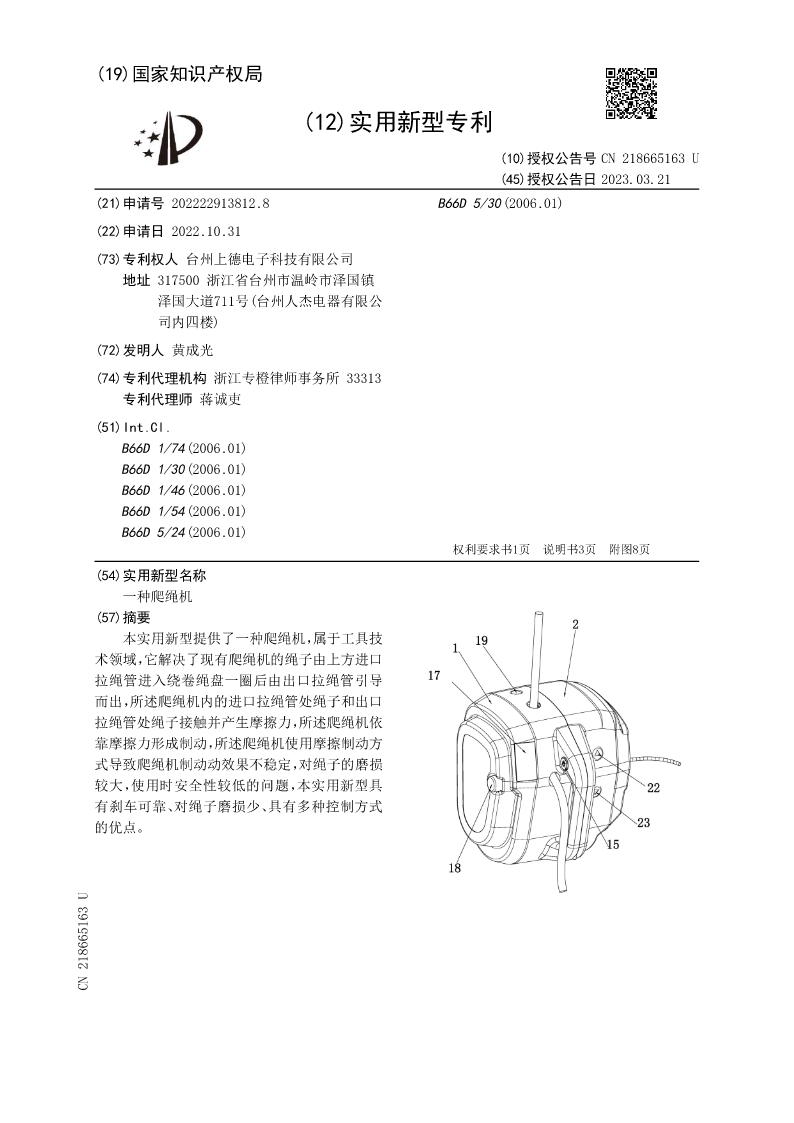

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN218665163U
(45)授权公告日2023.03.21
(21)申请号202222913812.8B66D5/30(2006.01)

(22)申请日2022.10.31
(73)专利权人台州上德电子科技有限公司
地址317500浙江省台州市温岭市泽国镇
泽国大道711号(台州人杰电器有限公
司内四楼)
(72)发明人黄成光
(74)专利代理机构浙江专橙律师事务所33313
专利代理师蒋诚吏
(51)Int.Cl.
B66D1/74(2006.01)
B66D1/30(2006.01)
B66D1/46(2006.01)
B66D1/54(2006.01)
B66D5/24(2006.01)
权利要求书1页说明书3页附图8页
(54)实用新型名称
一种爬绳机
(57)摘要
本实用新型提供了一种爬绳机,属于工具技
术领域,它解决了现有爬绳机的绳子由上方进口
拉绳管进入绕卷绳盘一圈后由出口拉绳管引导
而出,所述爬绳机内的进口拉绳管处绳子和出口
拉绳管处绳子接触并产生摩擦力,所述爬绳机依
靠摩擦力形成制动,所述爬绳机使用摩擦制动方
式导致爬绳机制动动效果不稳定,对绳子的磨损
较大,使用时安全性较低的问题,本实用新型具
有刹车可靠、对绳子磨损少、具有多种控制方式
的优点。
CN218665163U
CN218665163U权利要求书1/1页

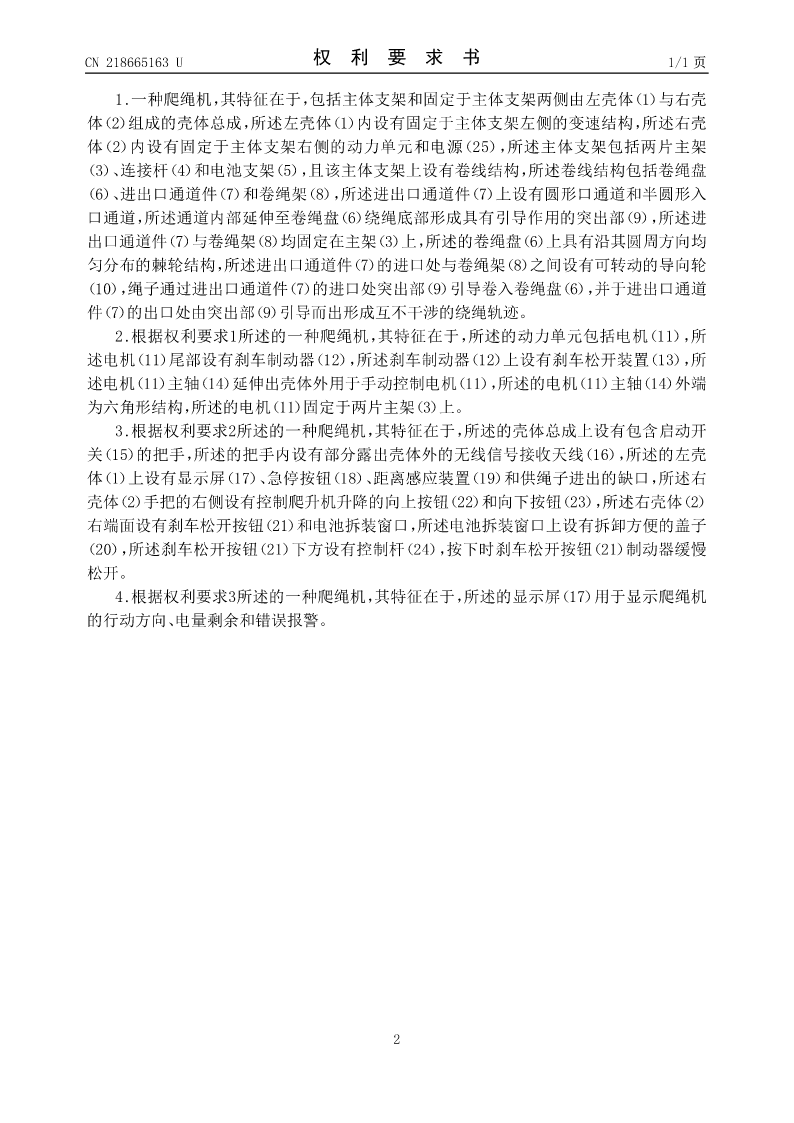

1.一种爬绳机,其特征在于,包括主体支架和固定于主体支架两侧由左壳体(1)与右壳
体(2)组成的壳体总成,所述左壳体(1)内设有固定于主体支架左侧的变速结构,所述右壳
体(2)内设有固定于主体支架右侧的动力单元和电源(25),所述主体支架包括两片主架
(3)、连接杆(4)和电池支架(5),且该主体支架上设有卷线结构,所述卷线结构包括卷绳盘
(6)、进出口通道件(7)和卷绳架(8),所述进出口通道件(7)上设有圆形口通道和半圆形入
口通道,所述通道内部延伸至卷绳盘(6)绕绳底部形成具有引导作用的突出部(9),所述进
出口通道件(7)与卷绳架(8)均固定在主架(3)上,所述的卷绳盘(6)上具有沿其圆周方向均
匀分布的棘轮结构,所述进出口通道件(7)的进口处与卷绳架(8)之间设有可转动的导向轮
(10),绳子通过进出口通道件(7)的进口处突出部(9)引导卷入卷绳盘(6),并于进出口通道
件(7)的出口处由突出部(9)引导而出形成互不干涉的绕绳轨迹。
2.根据权利要求1所述的一种爬绳机,其特征在于,所述的动力单元包括电机(11),所
述电机(11)尾部设有刹车制动器(12),所述刹车制动器(12)上设有刹车松开装置(13),所
述电机(11)主轴(14)延伸出壳体外用于手动控制电机(11),所述的电机(11)主轴(14)外端
为六角形结构,所述的电机(11)固定于两片主架(3)上。
3.根据权利要求2所述的一种爬绳机,其特征在于,所述的壳体总成上设有包含启动开
关(15)的把手,所述的把手内设有部分露出壳体外的无线信号接收天线(16),所述的左壳
体(1)上设有显示屏(17)、急停按钮(18)、距离感应装置(19)和供绳子进出的缺口,所述右
壳体(2)手把的右侧设有控制爬升机升降的向上按钮(22)和向下按钮(23),所述右壳体(2)
右端面设有刹车松开按钮(21)和电池拆装窗口,所述电池拆装窗口上设有拆卸方便的盖子
(20),所述刹车松开按钮(21)下方设有控制杆(24),按下时刹车松开按钮(21)制动器缓慢
松开。
4.根据权利要求3所述的一种爬绳机,其特征在于,所述的显示屏(17)用于显示爬绳机
的行动方向、电量剩余和错误报警。


2

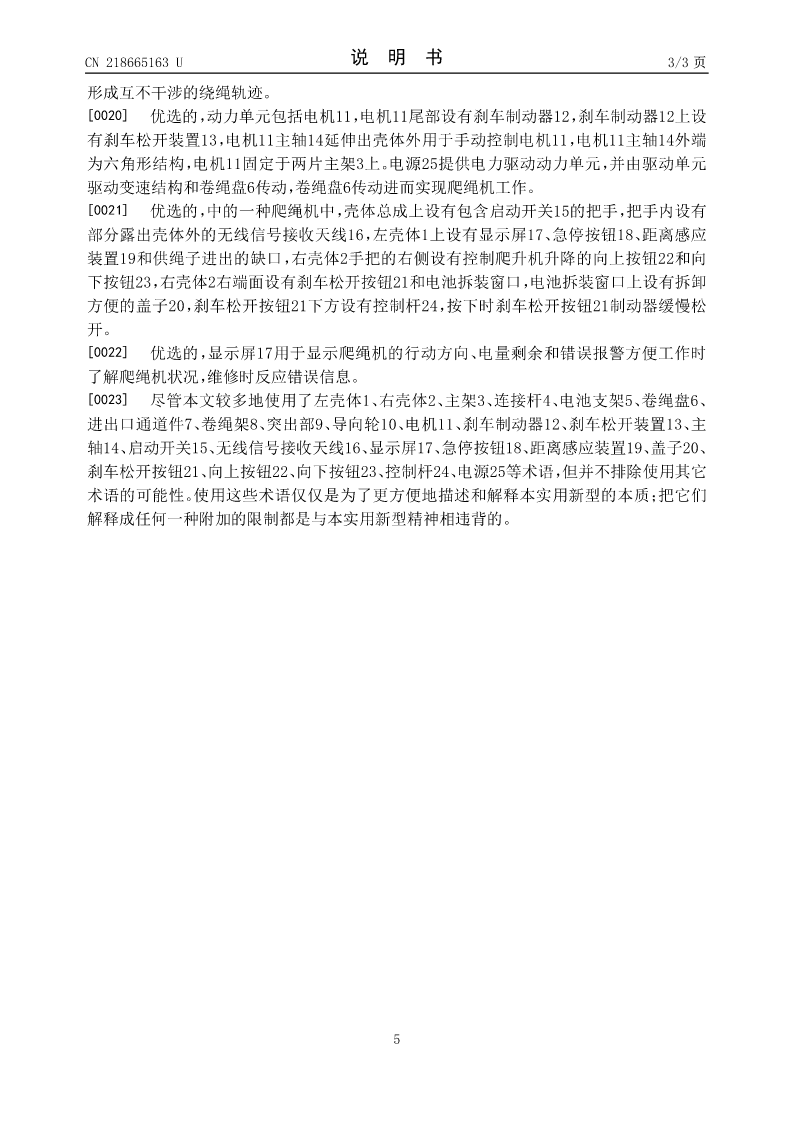

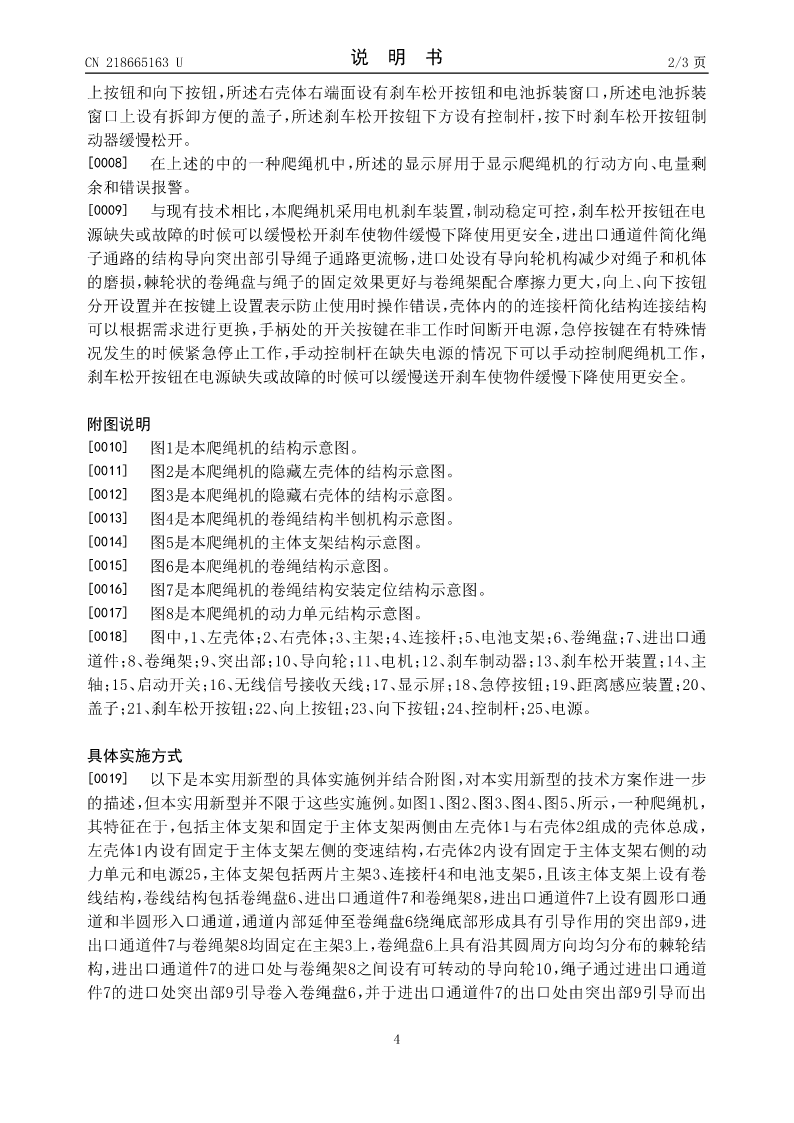

CN218665163U说明书1/3页

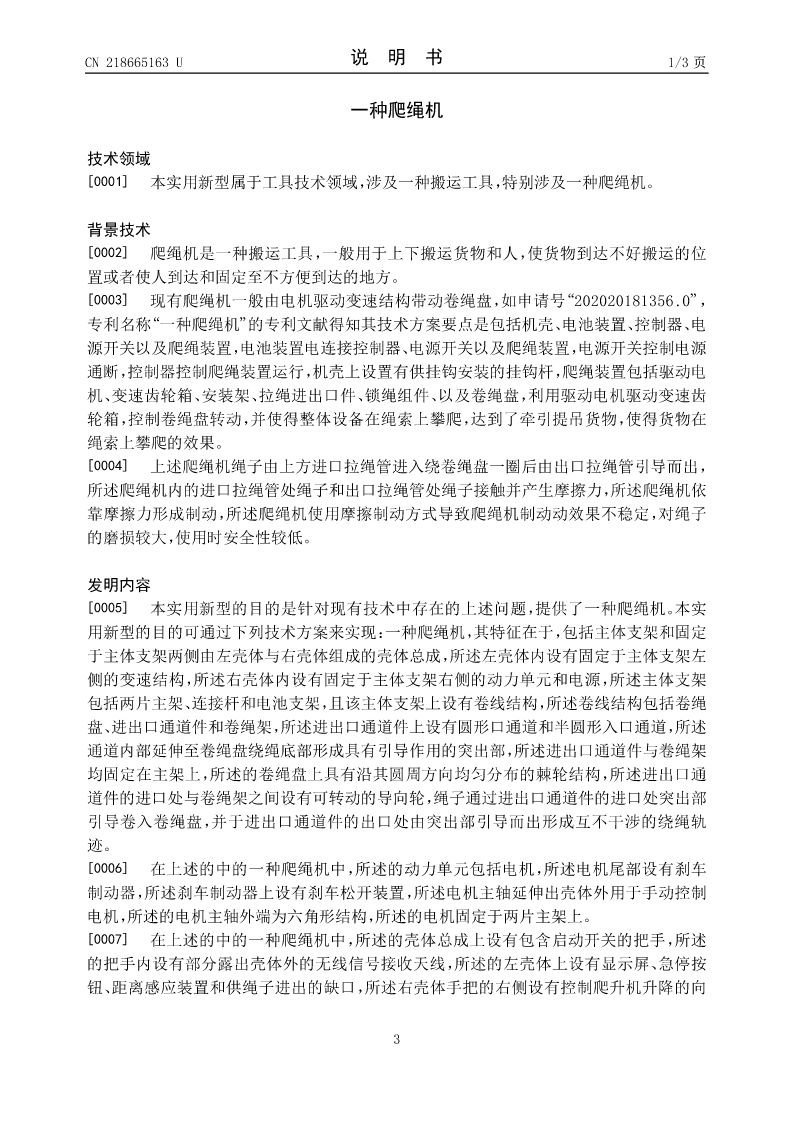

一种爬绳机

技术领域
[0001]本实用新型属于工具技术领域,涉及一种搬运工具,特别涉及一种爬绳机。

背景技术
[0002]爬绳机是一种搬运工具,一般用于上下搬运货物和人,使货物到达不好搬运的位
置或者使人到达和固定至不方便到达的地方。
[0003]现有爬绳机一般由电机驱动变速结构带动卷绳盘,如申请号“202020181356.0”,
专利名称“一种爬绳机”的专利文献得知其技术方案要点是包括机壳、电池装置、控制器、电
源开关以及爬绳装置,电池装置电连接控制器、电源开关以及爬绳装置,电源开关控制电源
通断,控制器控制爬绳装置运行,机壳上设置有供挂钩安装的挂钩杆,爬绳装置包括驱动电
机、变速齿轮箱、安装架、拉绳进出口件、锁绳组件、以及卷绳盘,利用驱动电机驱动变速齿
轮箱,控制卷绳盘转动,并使得整体设备在绳索上攀爬,达到了牵引提吊货物,使得货物在
绳索上攀爬的效果。
[0004]上述爬绳机绳子由上方进口拉绳管进入绕卷绳盘一圈后由出口拉绳管引导而出
