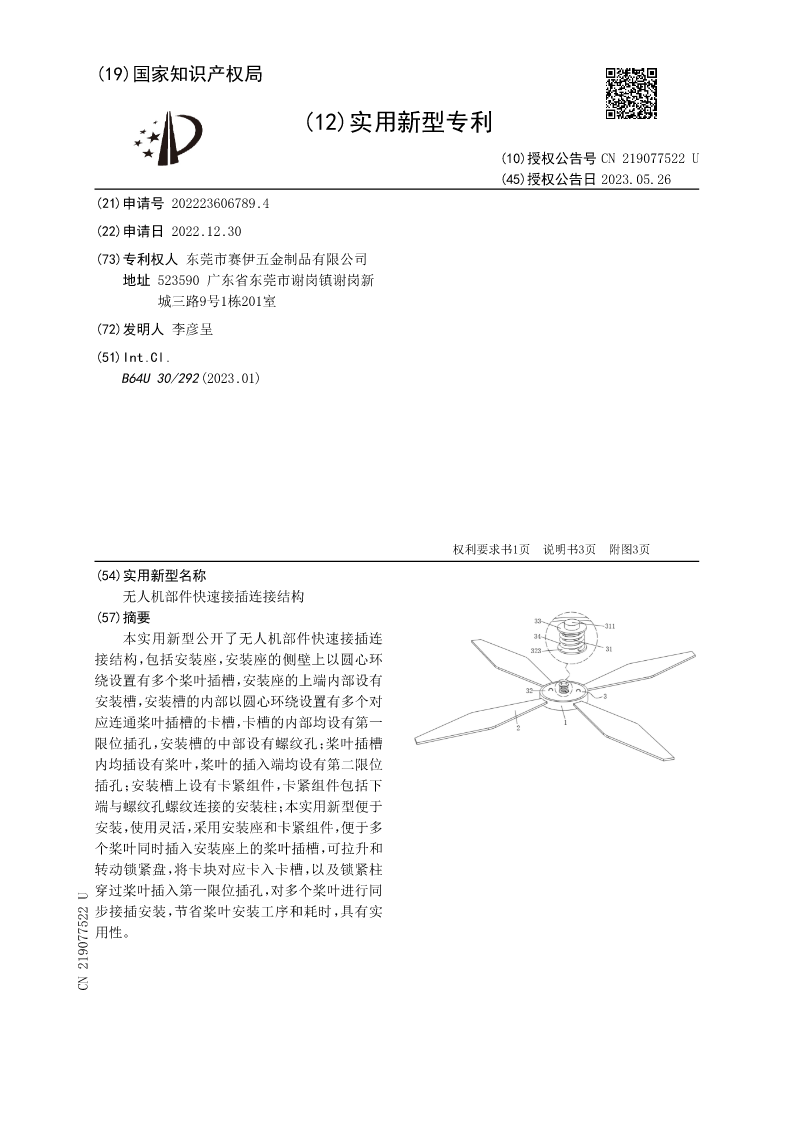

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN219077522U
(45)授权公告日2023.05.26
(21)申请号202223606789.4
(22)申请日2022.12.30
(73)专利权人东莞市赛伊五金制品有限公司
地址523590广东省东莞市谢岗镇谢岗新
城三路9号1栋201室
(72)发明人李彦呈
(51)Int.Cl.
B64U30/292(2023.01)

权利要求书1页说明书3页附图3页
(54)实用新型名称
无人机部件快速接插连接结构
(57)摘要
本实用新型公开了无人机部件快速接插连
接结构，包括安装座，安装座的侧壁上以圆心环
绕设置有多个桨叶插槽，安装座的上端内部设有
安装槽，安装槽的内部以圆心环绕设置有多个对
应连通桨叶插槽的卡槽，卡槽的内部均设有第一
限位插孔，安装槽的中部设有螺纹孔；桨叶插槽
内均插设有桨叶，桨叶的插入端均设有第二限位
插孔；安装槽上设有卡紧组件，卡紧组件包括下
端与螺纹孔螺纹连接的安装柱；本实用新型便于
安装，使用灵活，采用安装座和卡紧组件，便于多
个桨叶同时插入安装座上的桨叶插槽，可拉升和
转动锁紧盘，将卡块对应卡入卡槽，以及锁紧柱
穿过桨叶插入第一限位插孔，对多个桨叶进行同
步接插安装，节省桨叶安装工序和耗时，具有实
用性。
CN219077522U
CN219077522U权利要求书1/1页

1.无人机部件快速接插连接结构，包括安装座(1)，其特征在于：所述安装座(1)的侧壁
上以圆心环绕设置有多个桨叶插槽(11)，所述安装座(1)的上端内部设有安装槽(12)，所述
安装槽(12)的内部以圆心环绕设置有多个对应连通桨叶插槽(11)的卡槽(13)，所述卡槽
(13)的内部均设有第一限位插孔(14)，所述安装槽(12)的中部设有螺纹孔(15)；
所述桨叶插槽(11)内均插设有桨叶(2)，所述桨叶(2)的插入端均设有第二限位插孔
(21)；
所述安装槽(12)上设有卡紧组件(3)，所述卡紧组件(3)包括下端与螺纹孔(15)螺纹连
接的安装柱(31)，所述安装柱(31)的下端设有位于安装槽(12)内部的锁紧盘(32)，所述锁
紧盘(32)的下端以圆心环绕设置有多个卡块(321)，所述卡块(321)对应卡于卡槽(13)内，
且卡块(321)与桨叶(2)插入端接触，所述卡块(321)的下端均连接有锁紧柱(322)，所述锁
紧柱(322)的下端均穿过第二限位插孔(21)插入第一限位插孔(14)，所述锁紧盘(32)的中
部设有转动连接的工字型连接件(323)，所述安装柱(31)的上端套设有滑片(34)，所述工字
型连接件(323)上端与滑片(34)下端之间设有压紧弹簧(33)。
2.根据权利要求1所述的无人机部件快速接插连接结构，其特征在于：所述安装槽(12)
的中部设有嵌入槽(16)，所述工字型连接件(323)下端位于嵌入槽(16)内。
3.根据权利要求1所述的无人机部件快速接插连接结构，其特征在于：所述安装柱(31)
的顶部设有一体成型连接设置的限位头(311)，所述滑片(34)与限位头(311)下端抵触。
4.根据权利要求1所述的无人机部件快速接插连接结构，其特征在于：所述锁紧盘(32)
的上端对称设有拉动环(324)，所述压紧弹簧(33)包裹于安装柱(31)上，所述压紧弹簧(33)
两端分别与工字型连接件(323)上端与滑片(34)固定连接。
5.根据权利要求1所述的无人机部件快速接插连接结构，其特征在于：所述锁紧盘
(32)、卡块(321)和锁紧柱(322)为一体成型连接结构设置。

2

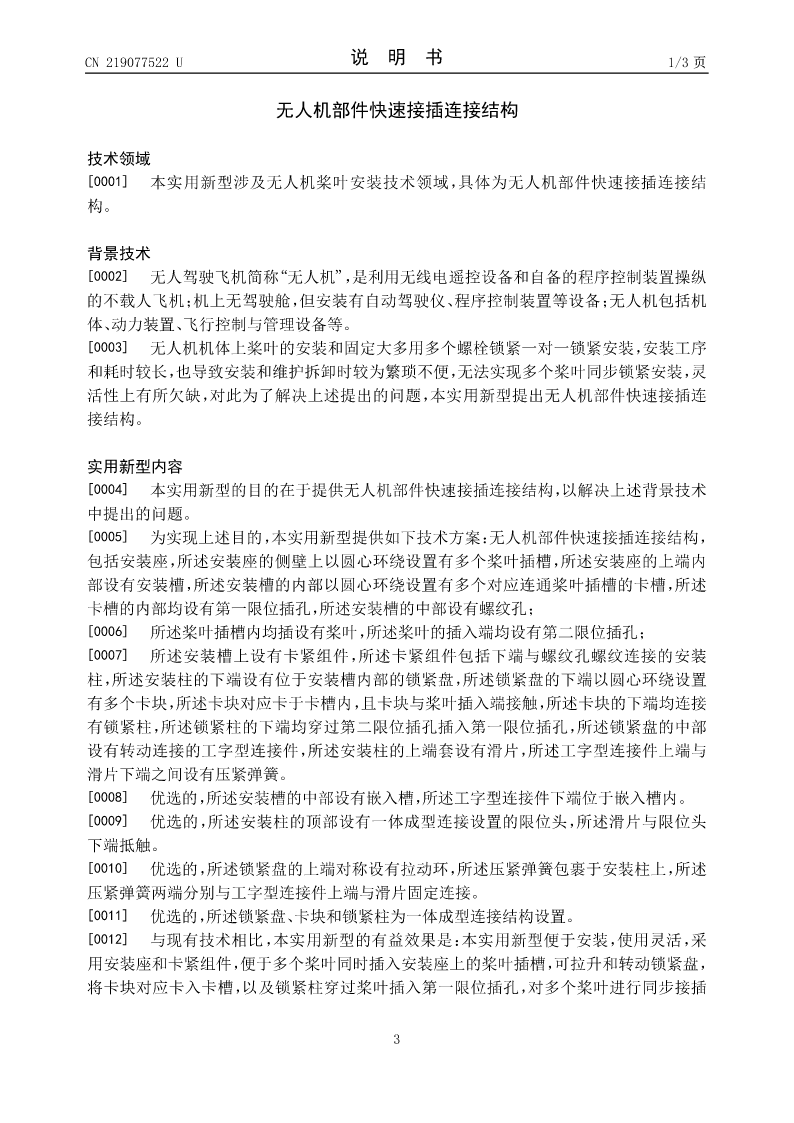

CN219077522U说明书1/3页

无人机部件快速接插连接结构

技术领域
[0001]本实用新型涉及无人机桨叶安装技术领域，具体为无人机部件快速接插连接结
构。

背景技术
[0002]无人驾驶飞机简称“无人机”，是利用无线电遥控设备和自备的程序控制装置操纵
的不载人飞机；机上无驾驶舱，但安装有自动驾驶仪、程序控制装置等设备；无人机包括机
体、动力装置、飞行控制与管理设备等。
[0003]无人机机体上桨叶的安装和固定大多用多个螺栓锁紧一对一锁紧安装，安装工序
和耗时较长，也导致安装和维护拆卸时较为繁琐不便，无法实现多个桨叶同步锁紧安装，灵
活性上有所欠缺，对此为了解决上述提出的问题，本实用新型提出无人机部件快速接插连
接结构。

实用新型内容
[0004]本实用新型的目的在于提供无人机部件快速接插连接结构，以解决上述背景技术
中提出的问题。
[0005]为实现上述目的，本实用新型提供如下技术方案：无人机部件快速接插连接结构，
包括安装座，所述安装座的侧壁上以圆心环绕设置有多个桨叶插槽，所述安装座的上端内
部设有安装槽，所述安装槽的内部以圆
