CN2023109645754一种高渗透性UV胶粘剂及其制备方法.pdf

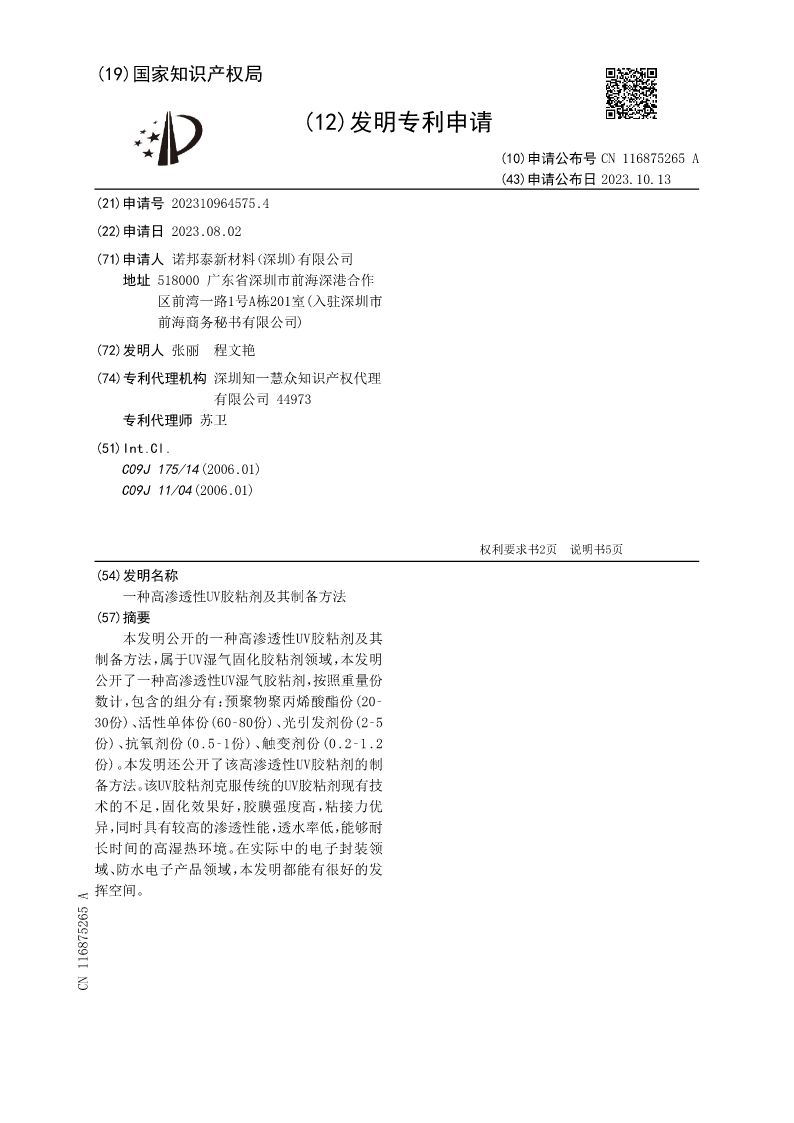

(19)国家知识产权局

(12)发明专利申请

(10)申请公布号CN116875265A
(43)申请公布日2023.10.13
(21)申请号202310964575.4
(22)申请日2023.08.02
(71)申请人诺邦泰新材料（深圳）有限公司
地址518000广东省深圳市前海深港合作
区前湾一路1号A栋201室(入驻深圳市
前海商务秘书有限公司)
(72)发明人张丽程文艳
(74)专利代理机构深圳知一慧众知识产权代理
有限公司44973
专利代理师苏卫
(51)Int.Cl.
C09J175/14(2006.01)
C09J11/04(2006.01)

权利要求书2页说明书5页
(54)发明名称
一种高渗透性UV胶粘剂及其制备方法
(57)摘要
本发明公开的一种高渗透性UV胶粘剂及其
制备方法，属于UV湿气固化胶粘剂领域，本发明
公开了一种高渗透性UV湿气胶粘剂，按照重量份
数计，包含的组分有：预聚物聚丙烯酸酯份(20‑
30份)、活性单体份(60‑80份)、光引发剂份(2‑5
份)、抗氧剂份(0.5‑1份)、触变剂份(0.2‑1.2
份)。本发明还公开了该高渗透性UV胶粘剂的制
备方法。该UV胶粘剂克服传统的UV胶粘剂现有技
术的不足，固化效果好，胶膜强度高，粘接力优
异，同时具有较高的渗透性能，透水率低，能够耐
长时间的高湿热环境。在实际中的电子封装领
域、防水电子产品领域，本发明都能有很好的发
挥空间。
CN116875265A

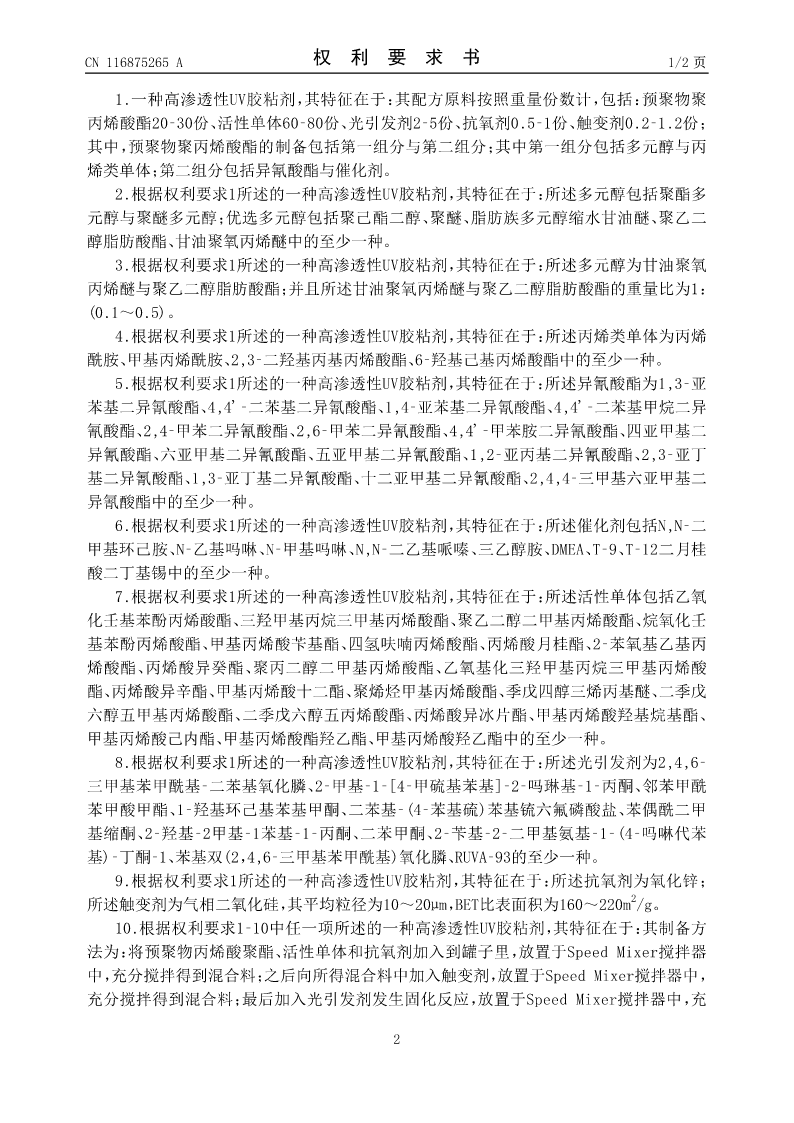

CN116875265A权利要求书1/2页

1.一种高渗透性UV胶粘剂，其特征在于：其配方原料按照重量份数计，包括：预聚物聚
丙烯酸酯20‑30份、活性单体60‑80份、光引发剂2‑5份、抗氧剂0.5‑1份、触变剂0.2‑1.2份；
其中，预聚物聚丙烯酸酯的制备包括第一组分与第二组分；其中第一组分包括多元醇与丙
烯类单体；第二组分包括异氰酸酯与催化剂。
2.根据权利要求1所述的一种高渗透性UV胶粘剂，其特征在于：所述多元醇包括聚酯多
元醇与聚醚多元醇；优选多元醇包括聚己酯二醇、聚醚、脂肪族多元醇缩水甘油醚、聚乙二
醇脂肪酸酯、甘油聚氧丙烯醚中的至少一种。
3.根据权利要求1所述的一种高渗透性UV胶粘剂，其特征在于：所述多元醇为甘油聚氧
丙烯醚与聚乙二醇脂肪酸酯；并且所述甘油聚氧丙烯醚与聚乙二醇脂肪酸酯的重量比为1：
(0.1～0.5)。
4.根据权利要求1所述的一种高渗透性UV胶粘剂，其特征在于：所述丙烯类单体为丙烯
酰胺、甲基丙烯酰胺、2,3‑二羟基丙基丙烯酸酯、6‑羟基己基丙烯酸酯中的至少一种。
5.根据权利要求1所述的一种高渗透性UV胶粘剂，其特征在于：所述异氰酸酯为1,3‑亚
苯基二异氰酸酯、4,4’‑二苯基二异氰酸酯、1,4‑亚苯基二异氰酸酯、4,4’‑二苯基甲烷二异
氰酸酯、2,4‑甲苯二异氰酸酯、2,6‑甲苯二异氰酸酯、4,4’‑甲苯胺二异氰酸酯、四亚甲基二
异氰酸酯、六亚甲基二异氰酸酯、五亚甲基二异氰酸酯、1,2‑亚丙基二异氰酸酯、2,3‑亚丁
基二异氰酸酯、1,3‑亚丁基二异氰酸酯、十二亚甲基二异氰酸酯、2,4,4‑三甲基六亚甲基二
异氰酸酯中的至少一种。
6.根据权利要求1所述的一种高渗透性UV胶粘剂，其特征在于：所述催化剂包括N,N‑二
甲基环己胺、N‑乙基吗啉、N‑甲基吗啉、N,N‑二乙基哌嗪、三乙醇胺、DMEA、T‑9、T‑12二月桂
酸二丁基锡中的至少一种。
7.根据权利要求1所述的一种高渗透性UV胶粘剂，其特征在于：所述活性单体包括乙氧
化壬基苯酚丙烯酸酯、三羟甲基丙烷三甲基丙烯酸酯、聚乙二醇二甲基丙烯酸酯、烷氧化壬
基苯酚丙烯酸酯、甲基丙烯酸苄基酯、四氢呋喃丙烯酸酯、丙烯酸月桂酯、2‑苯氧基乙基丙
烯酸酯、丙烯酸异癸酯、聚丙二醇二甲基丙烯酸酯、乙氧基化三羟甲基丙烷三甲基丙烯酸
酯、丙烯酸异辛酯、甲基丙烯酸十二酯、聚烯烃甲基丙烯酸酯、季戊四醇三烯丙基醚、二季戊
六醇五甲基丙烯酸酯、二季戊六醇五丙烯酸酯、丙烯酸异冰片酯、甲基丙烯酸羟基烷基酯、
甲基丙烯酸己内酯、甲基丙烯酸酯羟乙酯、甲基丙烯酸羟乙酯中的至少一种。
8.根据权利要求1所述的一种高渗透性UV胶粘剂，其特征在于：所述光引发剂为2,4,6‑
三甲基苯甲酰基‑二苯基氧化膦、2‑甲基‑1‑[4‑甲硫基苯基]‑2‑吗琳基‑1‑丙酮、邻苯甲酰
苯甲酸甲酯、1‑羟基环己基苯基甲酮、二苯基‑(4‑苯基硫)苯基锍六氟磷酸盐、苯偶酰二甲
基缩酮、2‑羟基‑2甲基‑1苯基‑1‑丙酮、二苯甲酮、2‑苄基‑2‑二甲基氨基‑1‑(4‑吗啉代苯
基)‑丁酮‑1、苯基双(2，4,6‑三甲基苯甲酰基)氧化膦、RUVA‑93的至少一种。
9.根据权利要求1所述的一种高渗透性UV胶粘剂，其特征在于：所述抗氧剂为氧化锌；
