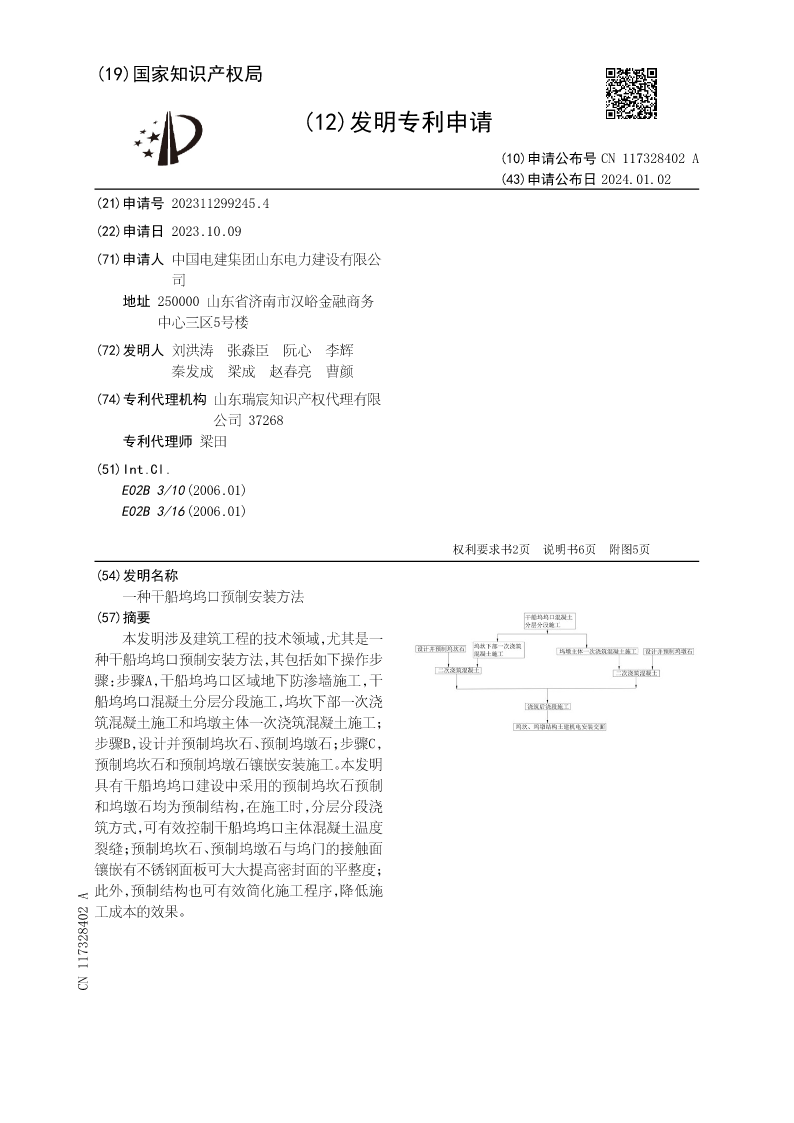

(19)国家知识产权局

(12)发明专利申请

(10)申请公布号CN117328402A
(43)申请公布日2024.01.02
(21)申请号202311299245.4
(22)申请日2023.10.09

(71)申请人中国电建集团山东电力建设有限公
司
地址250000山东省济南市汉峪金融商务
中心三区5号楼
(72)发明人刘洪涛张淼臣阮心李辉
秦发成梁成赵春亮曹颜
(74)专利代理机构山东瑞宸知识产权代理有限
公司37268
专利代理师梁田
(51)Int.Cl.
E02B3/10(2006.01)
E02B3/16(2006.01)

权利要求书2页说明书6页附图5页
(54)发明名称
一种干船坞坞口预制安装方法
(57)摘要
本发明涉及建筑工程的技术领域，尤其是一
种干船坞坞口预制安装方法，其包括如下操作步
骤：步骤A，干船坞坞口区域地下防渗墙施工，干
船坞坞口混凝土分层分段施工，坞坎下部一次浇
筑混凝土施工和坞墩主体一次浇筑混凝土施工；
步骤B，设计并预制坞坎石、预制坞墩石；步骤C，
预制坞坎石和预制坞墩石镶嵌安装施工。本发明
具有干船坞坞口建设中采用的预制坞坎石预制
和坞墩石均为预制结构，在施工时，分层分段浇
筑方式，可有效控制干船坞坞口主体混凝土温度
裂缝；预制坞坎石、预制坞墩石与坞门的接触面
镶嵌有不锈钢面板可大大提高密封面的平整度；
此外，预制结构也可有效简化施工程序，降低施
工成本的效果。
CN117328402A

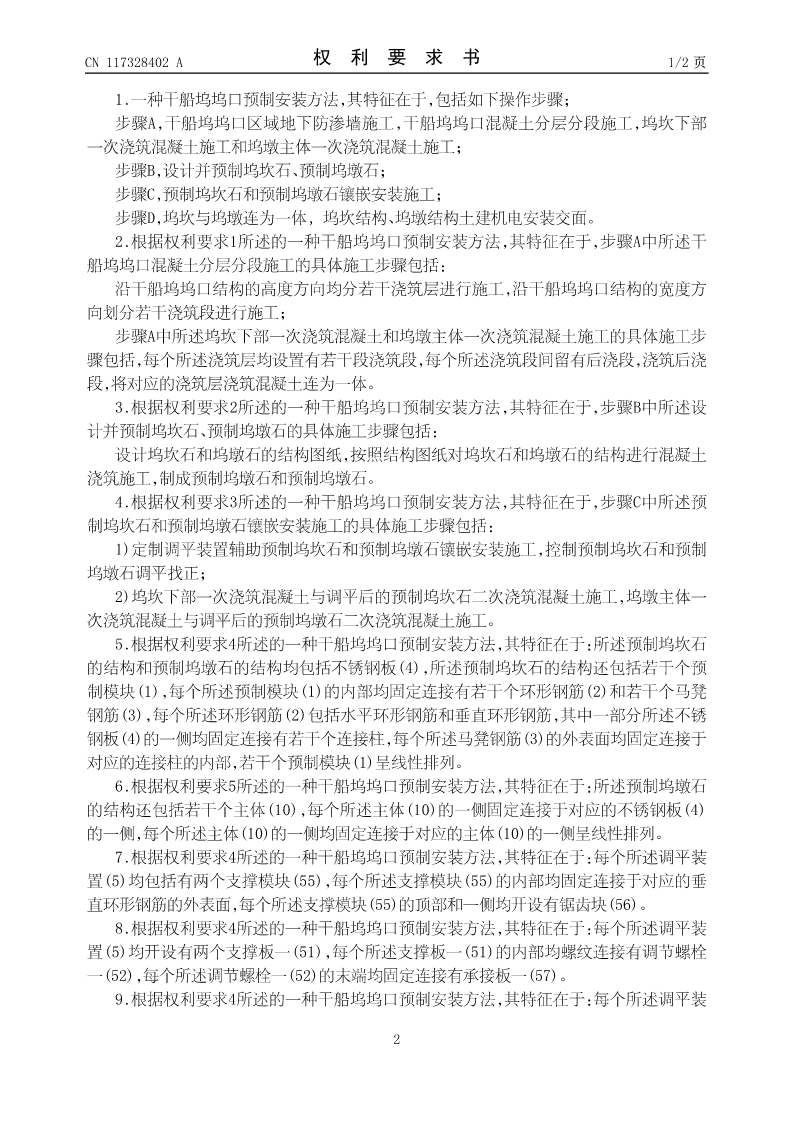

CN117328402A权利要求书1/2页

1.一种干船坞坞口预制安装方法，其特征在于，包括如下操作步骤；
步骤A，干船坞坞口区域地下防渗墙施工，干船坞坞口混凝土分层分段施工，坞坎下部
一次浇筑混凝土施工和坞墩主体一次浇筑混凝土施工；
步骤B，设计并预制坞坎石、预制坞墩石；
步骤C，预制坞坎石和预制坞墩石镶嵌安装施工；
步骤D，坞坎与坞墩连为一体,坞坎结构、坞墩结构土建机电安装交面。
2.根据权利要求1所述的一种干船坞坞口预制安装方法，其特征在于，步骤A中所述干
船坞坞口混凝土分层分段施工的具体施工步骤包括：
沿干船坞坞口结构的高度方向均分若干浇筑层进行施工，沿干船坞坞口结构的宽度方
向划分若干浇筑段进行施工；
步骤A中所述坞坎下部一次浇筑混凝土和坞墩主体一次浇筑混凝土施工的具体施工步
骤包括，每个所述浇筑层均设置有若干段浇筑段，每个所述浇筑段间留有后浇段，浇筑后浇
段，将对应的浇筑层浇筑混凝土连为一体。
3.根据权利要求2所述的一种干船坞坞口预制安装方法，其特征在于，步骤B中所述设
计并预制坞坎石、预制坞墩石的具体施工步骤包括：
设计坞坎石和坞墩石的结构图纸，按照结构图纸对坞坎石和坞墩石的结构进行混凝土
浇筑施工，制成预制坞墩石和预制坞墩石。
4.根据权利要求3所述的一种干船坞坞口预制安装方法，其特征在于，步骤C中所述预
制坞坎石和预制坞墩石镶嵌安装施工的具体施工步骤包括：
1）定制调平装置辅助预制坞坎石和预制坞墩石镶嵌安装施工，控制预制坞坎石和预制
坞墩石调平找正；
2）坞坎下部一次浇筑混凝土与调平后的预制坞坎石二次浇筑混凝土施工，坞墩主体一
次浇筑混凝土与调平后的预制坞墩石二次浇筑混凝土施工。
5.根据权利要求4所述的一种干船坞坞口预制安装方法，其特征在于：所述预制坞坎石
的结构和预制坞墩石的结构均包括不锈钢板（4），所述预制坞坎石的结构还包括若干个预
制模块（1），每个所述预制模块（1）的内部均固定连接有若干个环形钢筋（2）和若干个马凳
钢筋（3），每个所述环形钢筋（2）包括水平环形钢筋和垂直环形钢筋，其中一部分所述不锈
钢板（4）的一侧均固定连接有若干个连接柱，每个所述马凳钢筋（3）的外表面均固定连接于
对应的连接柱的内部，若干个预制模块（1）呈线性排列。
6.根据权利要求5所述的一种干船坞坞口预制安装方法，其特征在于：所述预制坞墩石
的结构还包括若干个主体（10），每个所述主体（10）的一侧固定连接于对应的不锈钢板（4）
的一侧，每个所述主体（10）的一侧均固定连接于对应的主体（10）的一侧呈线性排列。
7.根据权利要求4所述的一种干船坞坞口预制安装方法，其特征在于：每个所述调平装
置（5）均包括有两个支撑模块（55），每个所述支撑模块（55）的内部均固定连接于对应的垂
直环形钢筋的外表面，每个所述支撑模块（55）的顶部和一侧均开设有锯齿块（56）。
8.根据权利要求4所述的一种干船坞坞口预制安装方法，其特征在于：每个所述调平装
置（5）均开设有两个支撑板一（51），每个所述支撑板一（51）的内部均螺纹连接有调节螺栓
一（52），每个所述调节螺栓一（52）的末端均固定连接有承接板一（57）。

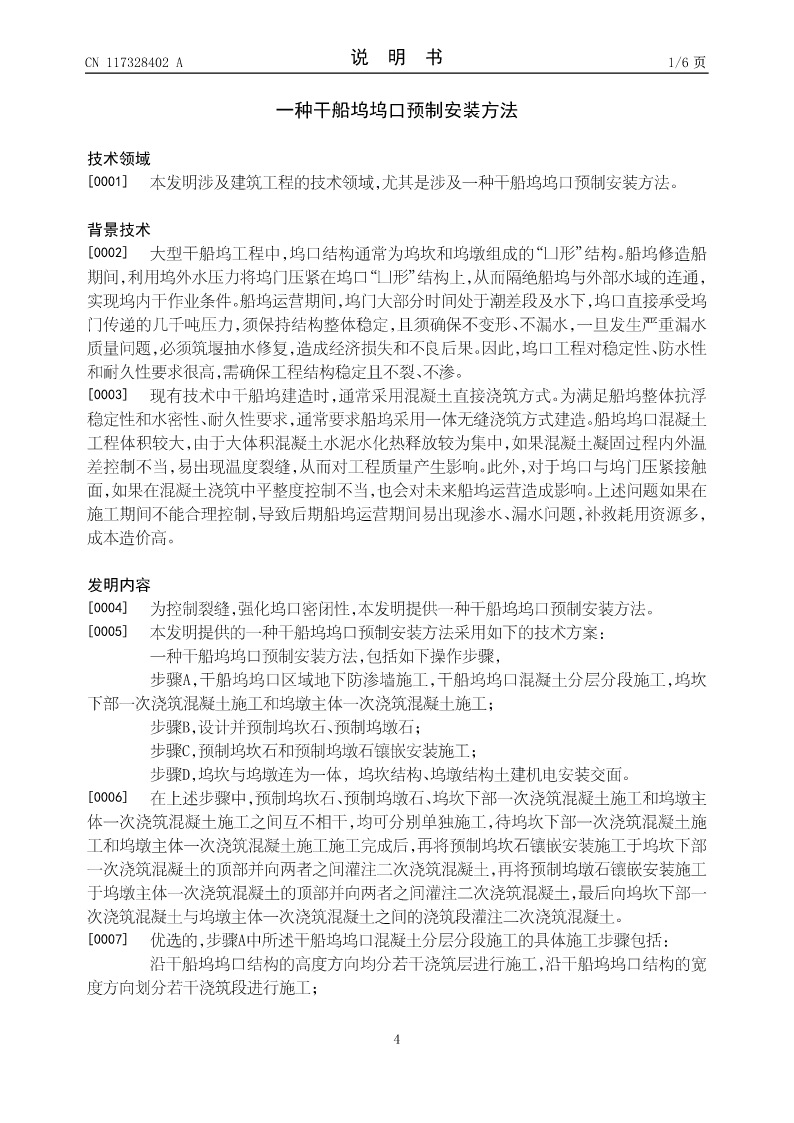

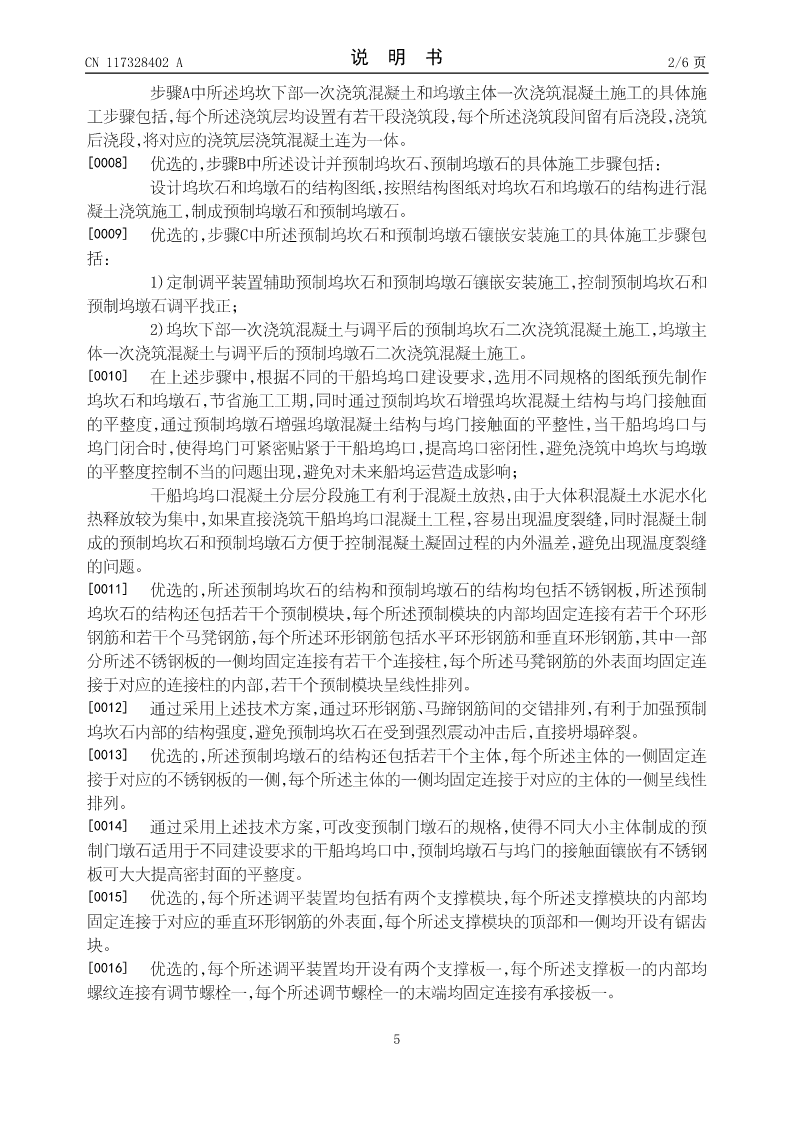

9.根据权利要求4所述的一种干船坞坞口预制安装方法，其特征在于：每个所述调平
