(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN219794766U
(45)授权公告日2023.10.03
(21)申请号202321009682.3
(22)申请日2023.04.28
(73)专利权人博兴县建设工程质量安全服务中
心
地址256500山东省滨州市博兴县博城三
路95号
(72)发明人孙明超曹同涛
(74)专利代理机构济南信达专利事务所有限公
司37100
专利代理师罗文曌
(51)Int.Cl.
E04G23/02(2006.01)
E04C3/20(2006.01)
E04B1/34(2006.01)

权利要求书1页说明书2页附图3页
(54)实用新型名称
一种角钢加固砌体悬挑梁装置
(57)摘要
本实用新型涉及建筑施工技术领域，具体为
一种角钢加固砌体悬挑梁装置，包括缀板、悬挑
梁和角钢，角钢贴合在悬挑梁的上端两侧，相邻
角钢之间通过多组等间距分布的贯穿悬挑梁的
对拉螺栓连接，相邻角钢的上端水平肢之间焊接
有缀板，角钢延伸至悬挑梁伸入墙内梁段的长度
为1500mm，有益效果为：通过角钢、缀板、对拉螺
栓三者之间的相互连接，利用角钢的特殊外形，
结合包钢加固的方式及砌体结构中悬挑梁的布
置特点，通过缀板、对拉螺栓使角钢与原悬挑梁
形成受力整体，大幅提高悬挑梁的承载力，实现
对悬挑梁加固的目的，现场无湿作业，对环境影
响小，安装方便、施工速度快。
CN219794766U

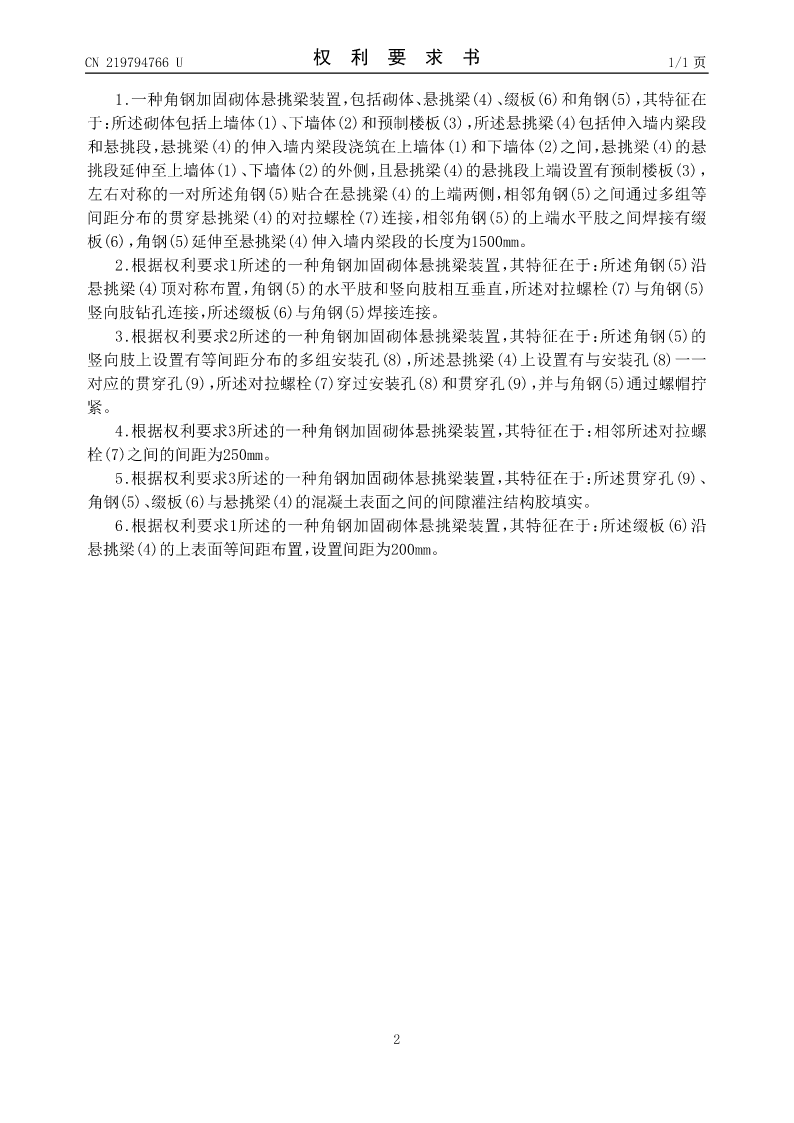

CN219794766U权利要求书1/1页

1.一种角钢加固砌体悬挑梁装置，包括砌体、悬挑梁(4)、缀板(6)和角钢(5)，其特征在
于：所述砌体包括上墙体(1)、下墙体(2)和预制楼板(3)，所述悬挑梁(4)包括伸入墙内梁段
和悬挑段，悬挑梁(4)的伸入墙内梁段浇筑在上墙体(1)和下墙体(2)之间，悬挑梁(4)的悬
挑段延伸至上墙体(1)、下墙体(2)的外侧，且悬挑梁(4)的悬挑段上端设置有预制楼板(3)，
左右对称的一对所述角钢(5)贴合在悬挑梁(4)的上端两侧，相邻角钢(5)之间通过多组等
间距分布的贯穿悬挑梁(4)的对拉螺栓(7)连接，相邻角钢(5)的上端水平肢之间焊接有缀
板(6)，角钢(5)延伸至悬挑梁(4)伸入墙内梁段的长度为1500mm。
2.根据权利要求1所述的一种角钢加固砌体悬挑梁装置，其特征在于：所述角钢(5)沿
悬挑梁(4)顶对称布置，角钢(5)的水平肢和竖向肢相互垂直，所述对拉螺栓(7)与角钢(5)
竖向肢钻孔连接，所述缀板(6)与角钢(5)焊接连接。
3.根据权利要求2所述的一种角钢加固砌体悬挑梁装置，其特征在于：所述角钢(5)的
竖向肢上设置有等间距分布的多组安装孔(8)，所述悬挑梁(4)上设置有与安装孔(8)一一
对应的贯穿孔(9)，所述对拉螺栓(7)穿过安装孔(8)和贯穿孔(9)，并与角钢(5)通过螺帽拧
紧。
4.根据权利要求3所述的一种角钢加固砌体悬挑梁装置，其特征在于：相邻所述对拉螺
栓(7)之间的间距为250mm。
5.根据权利要求3所述的一种角钢加固砌体悬挑梁装置，其特征在于：所述贯穿孔(9)、
角钢(5)、缀板(6)与悬挑梁(4)的混凝土表面之间的间隙灌注结构胶填实。
6.根据权利要求1所述的一种角钢加固砌体悬挑梁装置，其特征在于：所述缀板(6)沿
悬挑梁(4)的上表面等间距布置，设置间距为200mm。

2

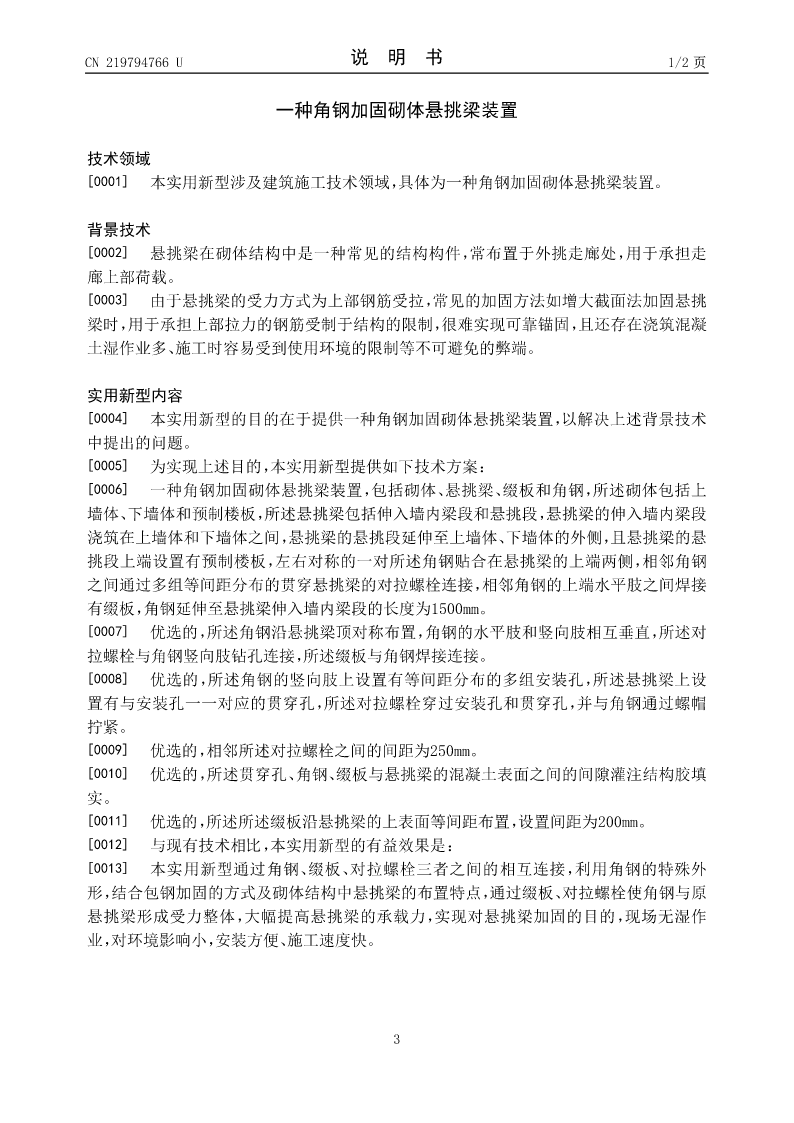

CN219794766U说明书1/2页

一种角钢加固砌体悬挑梁装置

技术领域
[0001]本实用新型涉及建筑施工技术领域，具体为一种角钢加固砌体悬挑梁装置。

背景技术
[0002]悬挑梁在砌体结构中是一种常见的结构构件，常布置于外挑走廊处，用于承担走
廊上部荷载。
[0003]由于悬挑梁的受力方式为上部钢筋受拉，常见的加固方法如增大截面法加固悬挑
梁时，用于承担上部拉力的钢筋受制于结构的限制，很难实现可靠锚固，且还存在浇筑混凝
土湿作业多、施工时容易受到使用环境的限制等不可避免的弊端。

实用新型内容
[0004]本实用新型的目的在于提供一种角钢加固砌体悬挑梁装置，以解决上述背景技术
中提出的问题。
[0005]为实现上述目的，本实用新型提供如下技术方案：
[0006]一种角钢加固砌体悬挑梁装置，包括砌体、悬挑梁、缀板和角钢，所述砌体包括上
墙体、下墙体和预制楼板，所述悬挑梁包括伸入墙内梁段和悬挑段，悬挑梁的伸入墙内梁段
浇筑在上墙体和下墙体之间，悬挑梁的悬挑段延伸至上墙体、下墙体的外侧，且悬挑梁的悬
挑段上端设置有预制楼板，左右对称的一对所述角钢贴合在悬挑梁的上端两侧，相邻角钢
之间通过多组等间距分布的贯穿悬挑梁的对拉螺栓连接，相邻角钢的上端水平肢之间焊接
有缀板，角钢延伸至悬挑梁伸入墙内梁段的长度为1500mm。
[0007]优选的，所述角
