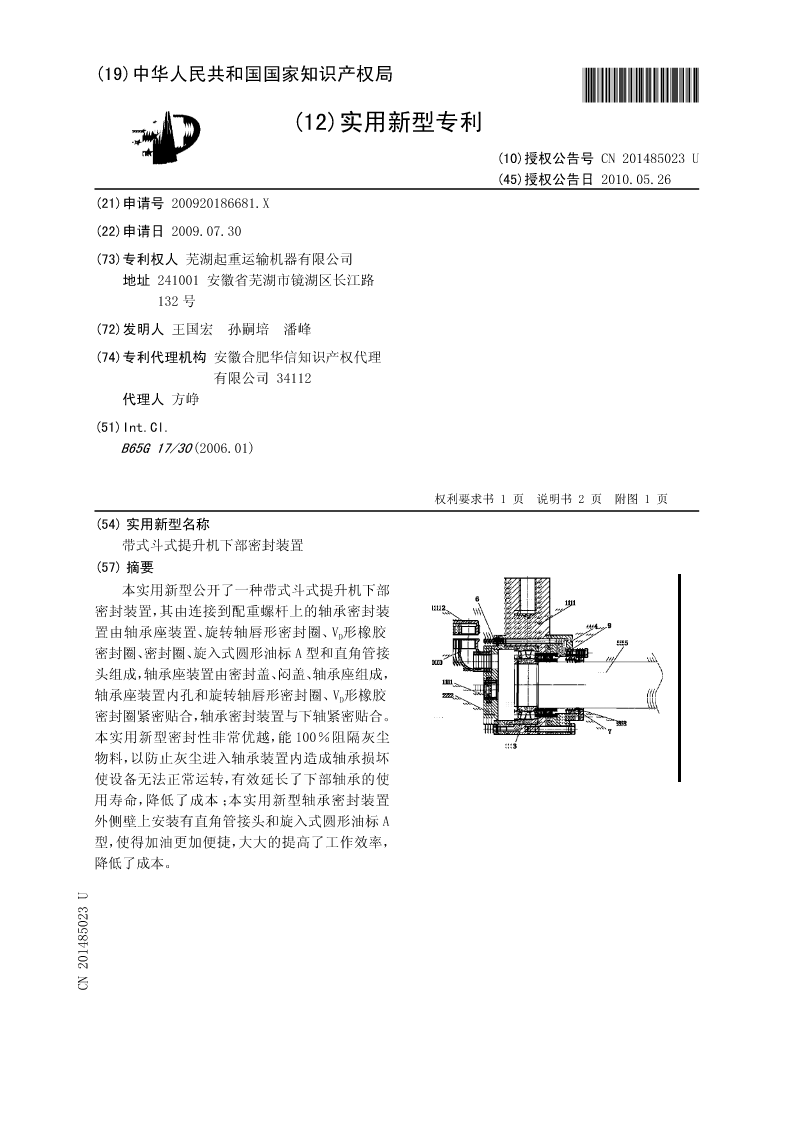

(19)中华人民共和国国家知识产权局*CN201485023U*
(12)实用新型专利

(10)授权公告号CN201485023U
(45)授权公告日2010.05.26
(21)申请号200920186681.X
(22)申请日2009.07.30
(73)专利权人芜湖起重运输机器有限公司
地址241001安徽省芜湖市镜湖区长江路
132号
(72)发明人王国宏孙嗣培潘峰
(74)专利代理机构安徽合肥华信知识产权代理
有限公司34112
代理人方峥

(51)Int.Cl.
B65G17/30(2006.01)


权利要求书1页说明书2页附图1页
(54)实用新型名称
带式斗式提升机下部密封装置
(57)摘要
本实用新型公开了一种带式斗式提升机下部
密封装置,其由连接到配重螺杆上的轴承密封装

置由轴承座装置、旋转轴唇形密封圈、VD形橡胶
密封圈、密封圈、旋入式圆形油标A型和直角管接
头组成,轴承座装置由密封盖、闷盖、轴承座组成,

轴承座装置内孔和旋转轴唇形密封圈、VD形橡胶
密封圈紧密贴合,轴承密封装置与下轴紧密贴合。
本实用新型密封性非常优越,能100%阻隔灰尘
物料,以防止灰尘进入轴承装置内造成轴承损坏
使设备无法正常运转,有效延长了下部轴承的使
用寿命,降低了成本;本实用新型轴承密封装置
外侧壁上安装有直角管接头和旋入式圆形油标A
型,使得加油更加便捷,大大的提高了工作效率,
降低了成本。
CN2014853U

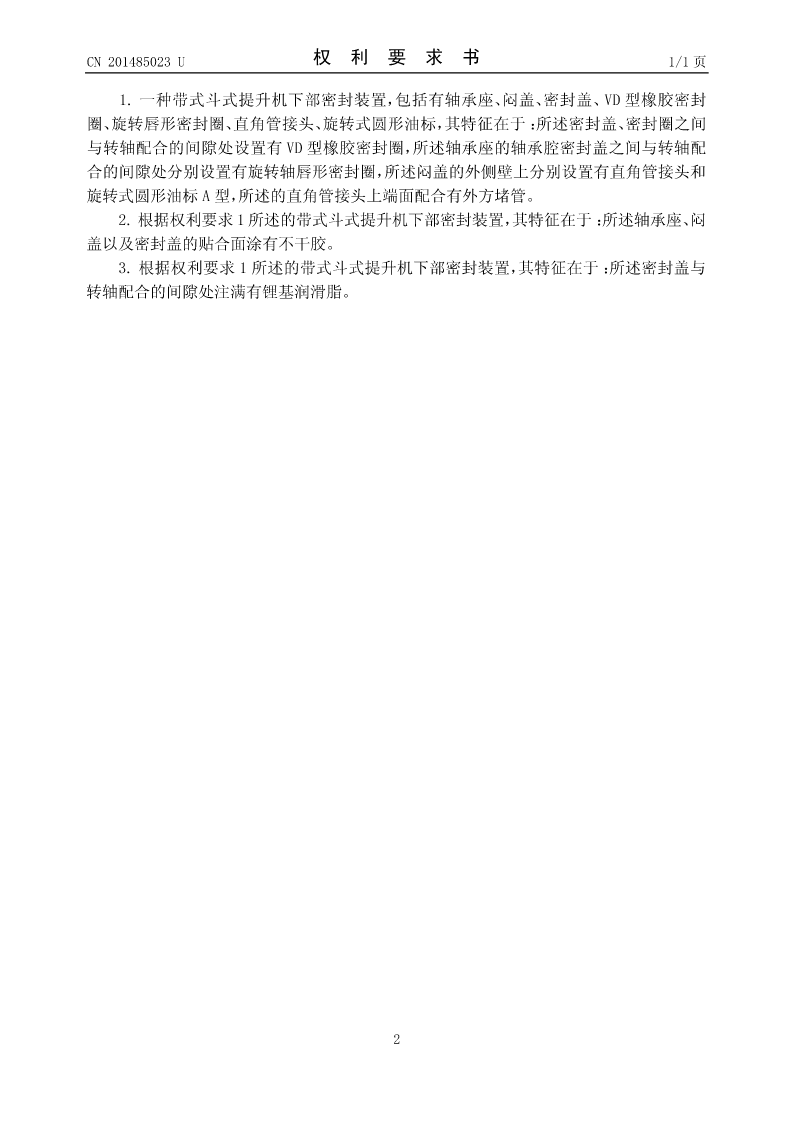

CN201485023U权利要求书1/1页

1.一种带式斗式提升机下部密封装置,包括有轴承座、闷盖、密封盖、VD型橡胶密封
圈、旋转唇形密封圈、直角管接头、旋转式圆形油标,其特征在于:所述密封盖、密封圈之间
与转轴配合的间隙处设置有VD型橡胶密封圈,所述轴承座的轴承腔密封盖之间与转轴配
合的间隙处分别设置有旋转轴唇形密封圈,所述闷盖的外侧壁上分别设置有直角管接头和
旋转式圆形油标A型,所述的直角管接头上端面配合有外方堵管。
2.根据权利要求1所述的带式斗式提升机下部密封装置,其特征在于:所述轴承座、闷
盖以及密封盖的贴合面涂有不干胶。
3.根据权利要求1所述的带式斗式提升机下部密封装置,其特征在于:所述密封盖与
转轴配合的间隙处注满有锂基润滑脂。


2

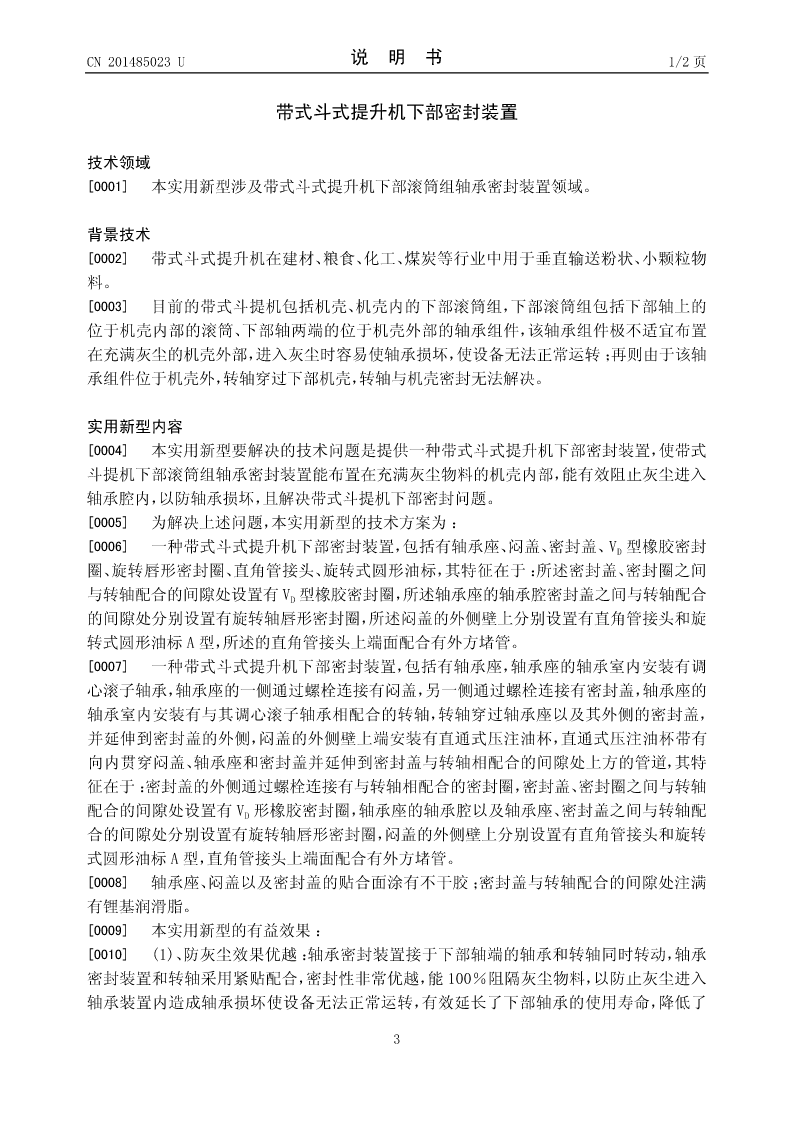

CN201485023U说明书1/2页

带式斗式提升机下部密封装置

技术领域
[0001]本实用新型涉及带式斗式提升机下部滚筒组轴承密封装置领域。

背景技术
[0002]带式斗式提升机在建材、粮食、化工、煤炭等行业中用于垂直输送粉状、小颗粒物
料。
[0003]目前的带式斗提机包括机壳、机壳内的下部滚筒组,下部滚筒组包括下部轴上的
位于机壳内部的滚筒、下部轴两端的位于机壳外部的轴承组件,该轴承组件极不适宜布置
在充满灰尘的机壳外部,进入灰尘时容易使轴承损坏,使设备无法正常运转;再则由于该轴
承组件位于机壳外,转轴穿过下部机壳,转轴与机壳密封无法解决。

实用新型内容
[0004]本实用新型要解决的技术问题是提供一种带式斗式提升机下部密封装置,使带式
斗提机下部滚筒组轴承密封装置能布置在充满灰尘物料的机壳内部,能有效阻止灰尘进入
轴承腔内,以防轴承损坏,且解决带式斗提机下部密封问题。
[0005]为解决上述问题,本实用新型的技术方案为:

[0006]一种带式斗式提升机下部密封装置,包括有轴承座、闷盖、密封盖、VD型橡胶密封
圈、旋转唇形密封圈、直角管接头、旋转式圆形油标,其特征在于:所述密封盖、密封圈之间

与转轴配合的间隙处设置有VD型橡胶密封圈,所述轴承座的轴承腔密封盖之间与转轴配合
的间隙处分别设置有旋转轴唇形密封圈,所述闷盖的外侧壁上分别设置有直角管接头和旋
转式圆形油标A型,所述的直角管接头上端面配合有外方堵管。
[0007]一种带式斗式提升机下部密封装置,包括有轴承座,轴承座的轴承室内安装有调
心滚子轴承,轴承座的一侧通过螺栓连接有闷盖,另一侧通过螺栓连接有密封盖,轴承座的
轴承室内安装有与其调心滚子轴承相配合的转轴,转轴穿过轴承座以及其外侧的密封盖,
并延伸到密封盖的外侧,闷盖的外侧壁上端安装有直通式压注油杯,直通式压注油杯带有
向内贯穿闷盖、轴承座和密封盖并延伸到密封盖与转轴相配合的间隙处上方的管道,其特
征在于:密封盖的外侧通过螺栓连接有与转轴相配合的密封圈,密封盖、密封圈之间与转轴

配合的间隙处设置有VD形橡胶密封圈,轴承座的轴承腔以及轴承座、密封盖之间与转轴配
合的间隙处分别设置有旋转轴唇形密封圈,闷盖的外侧壁上分别设置有直角管接头和旋转
式圆形油标A型,直角管接头上端面配合有外方堵管。
[0008]轴承座、闷盖以及密封盖的贴合面涂有不干胶;密封盖与转轴配合的间隙处注满
有锂基润滑脂。
[0009]本实用新型的有益效
