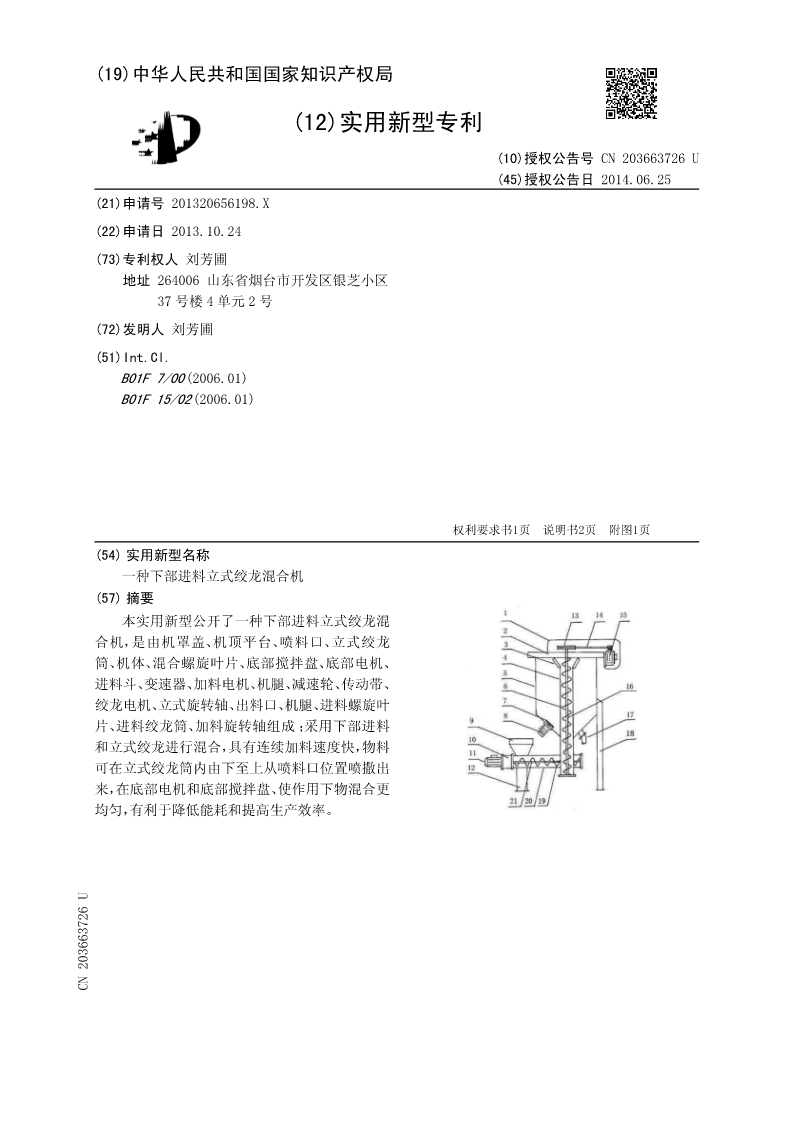

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号(10)授权公告号CCNN220366372603663726U
(45)授权公告日2014.06.25
(21)申请号201320656198.X
(22)申请日2013.10.24
(73)专利权人刘芳圃
地址264006山东省烟台市开发区银芝小区
37号楼4单元2号
(72)发明人刘芳圃
(51)Int.Cl.
B01F7/00(2006.01)
B01F15/02(2006.01)

权权利要求书1页利要求书1页说明书2页说明书2页附图1页附图1页
(54)实用新型名称
一种下部进料立式绞龙混合机
(57)摘要
本实用新型公开了一种下部进料立式绞龙混
合机，是由机罩盖、机顶平台、喷料口、立式绞龙
筒、机体、混合螺旋叶片、底部搅拌盘、底部电机、
进料斗、变速器、加料电机、机腿、减速轮、传动带、
绞龙电机、立式旋转轴、出料口、机腿、进料螺旋叶
片、进料绞龙筒、加料旋转轴组成；采用下部进料
和立式绞龙进行混合，具有连续加料速度快，物料
可在立式绞龙筒内由下至上从喷料口位置喷撒出
来，在底部电机和底部搅拌盘、使作用下物混合更
均匀，有利于降低能耗和提高生产效率。
CN203663726U
CN20367U

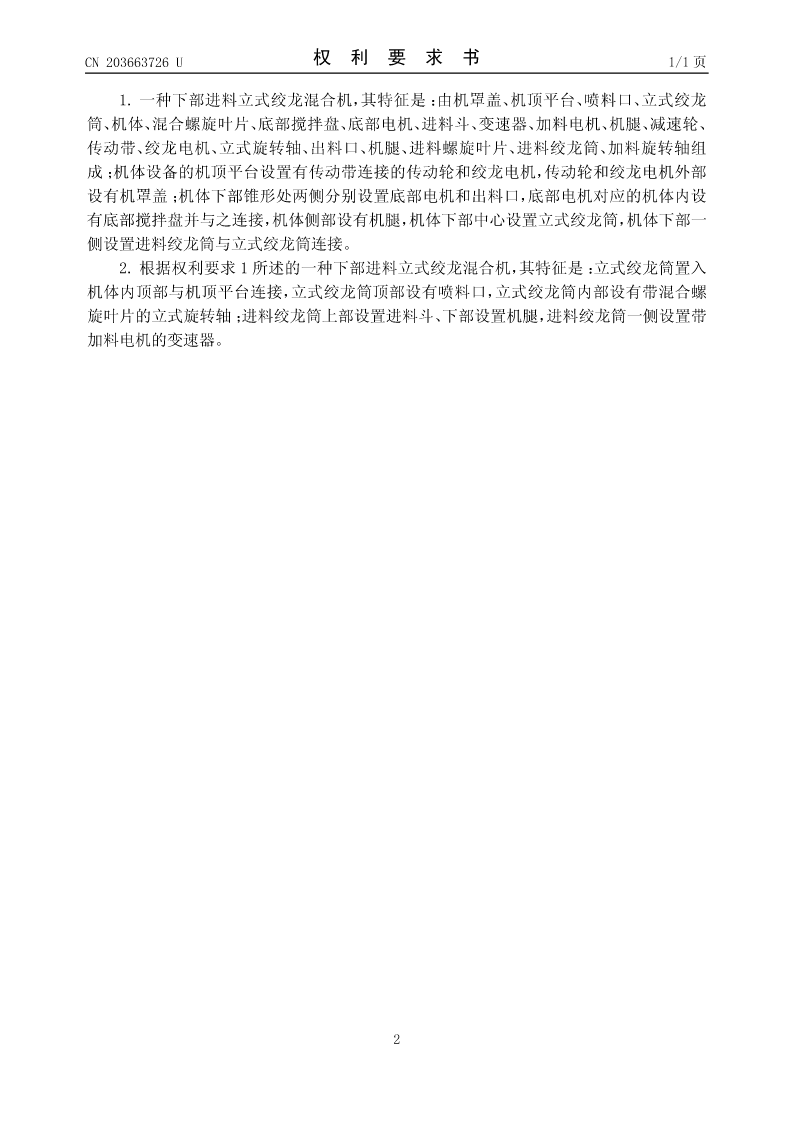

CN203663726U权利要求书1/1页

1.一种下部进料立式绞龙混合机，其特征是：由机罩盖、机顶平台、喷料口、立式绞龙
筒、机体、混合螺旋叶片、底部搅拌盘、底部电机、进料斗、变速器、加料电机、机腿、减速轮、
传动带、绞龙电机、立式旋转轴、出料口、机腿、进料螺旋叶片、进料绞龙筒、加料旋转轴组
成；机体设备的机顶平台设置有传动带连接的传动轮和绞龙电机，传动轮和绞龙电机外部
设有机罩盖；机体下部锥形处两侧分别设置底部电机和出料口，底部电机对应的机体内设
有底部搅拌盘并与之连接，机体侧部设有机腿，机体下部中心设置立式绞龙筒，机体下部一
侧设置进料绞龙筒与立式绞龙筒连接。
2.根据权利要求1所述的一种下部进料立式绞龙混合机，其特征是：立式绞龙筒置入
机体内顶部与机顶平台连接，立式绞龙筒顶部设有喷料口，立式绞龙筒内部设有带混合螺
旋叶片的立式旋转轴；进料绞龙筒上部设置进料斗、下部设置机腿，进料绞龙筒一侧设置带
加料电机的变速器。

2

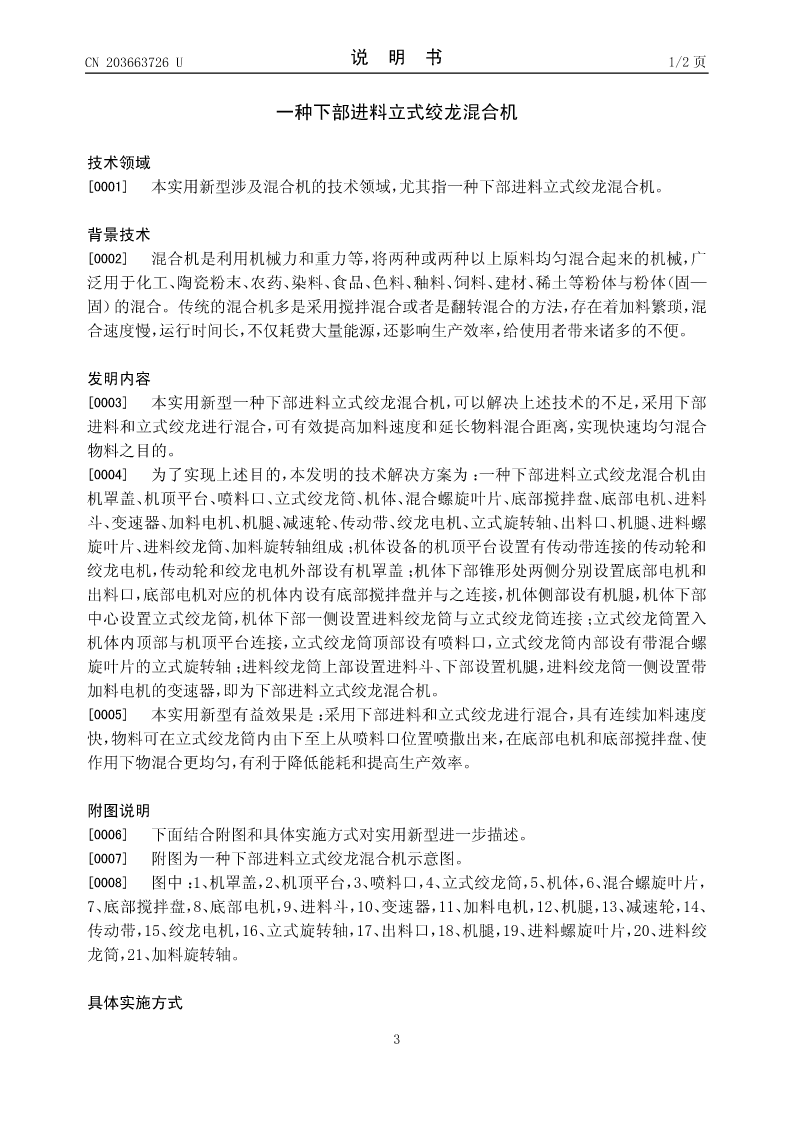

CN203663726U说明书1/2页

一种下部进料立式绞龙混合机

技术领域
[0001]本实用新型涉及混合机的技术领域，尤其指一种下部进料立式绞龙混合机。

背景技术
[0002]混合机是利用机械力和重力等，将两种或两种以上原料均匀混合起来的机械，广
泛用于化工、陶瓷粉末、农药、染料、食品、色料、釉料、饲料、建材、稀土等粉体与粉体（固—
固）的混合。传统的混合机多是采用搅拌混合或者是翻转混合的方法，存在着加料繁琐，混
合速度慢，运行时间长，不仅耗费大量能源，还影响生产效率，给使用者带来诸多的不便。

发明内容
[0003]本实用新型一种下部进料立式绞龙混合机，可以解决上述技术的不足，采用下部
进料和立式绞龙进行混合，可有效提高加料速度和延长物料混合距离，实现快速均匀混合
物料之目的。
[0004]为了实现上述目的，本发明的技术解决方案为：一种下部进料立式绞龙混合机由
机罩盖、机顶平台、喷料口、立式绞龙筒、机体、混合螺旋叶片、底部搅拌盘、底部电机、进料
斗、变速器、加料电机、机腿、减速轮、传动带、绞龙电机、立式旋转轴、出料口、机腿、进料螺
旋叶片、进料绞龙筒、加料旋转轴组成；机体设备的机顶平台设置有传动带连接的传动轮和
绞龙电机，传动轮和绞龙电机外部设有机罩盖；机体下部锥形处两侧分别设置底部电机和
出料口，底部电机对应的机体内设有底部搅拌盘并与之连接，机体侧部设有机腿，机体下部
中心设置立式绞龙筒，机体下部一侧设置进料绞龙筒与立式绞龙筒连接；立式绞龙筒置入
机体内顶部与机顶平台连接，立式绞龙筒顶部设有喷料口，立式绞龙筒内部设有带混合螺
旋叶片的立式旋转轴；进料绞龙筒上部设置进料斗、下部设置机腿，进料绞龙筒一侧设置带
加料电机的变速器，即为下部进料立式绞龙混合机。
[0005]本实用新型有益效果是：采用下部进料和立式绞龙进行混合，具有连续加料速度
快，物料可在立式绞龙筒内由下至上从喷料口位置喷撒出来，在底部电机和底部搅拌盘、使
作用下物混合更均匀，有利于降低能耗和提高生产效率。

附图说明
[0006]下面结合附图和具体实施方式对实用新型进一步描述。
[0007]附图为一种下部进料立式绞龙混合机示意图。
[0008]图中：1、机罩盖，2、机顶平台，3、喷料口，4、立式绞龙筒，5、机体，6、混合螺旋叶片，

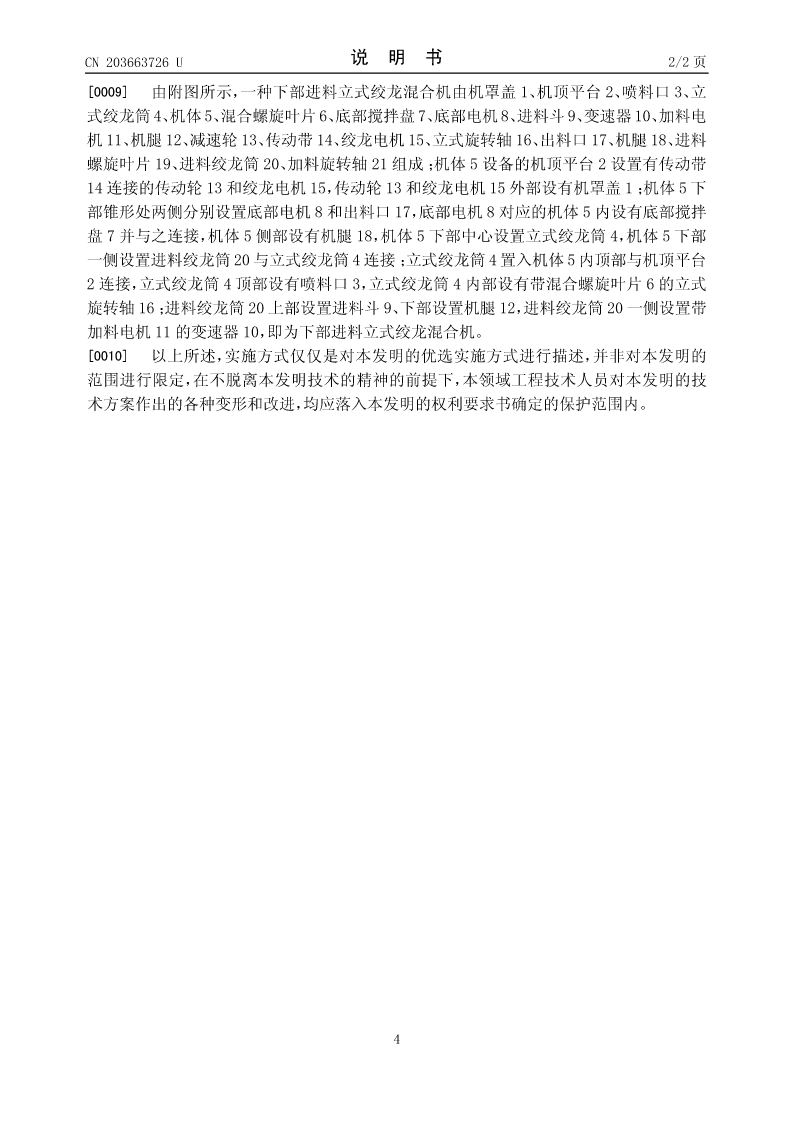

7、底部搅拌盘，8、底部电机，9、进料斗，10、变速器，11、加料电机，12、机腿，13、减速轮，14、
