202111441692X戊烷型多组分高阻燃聚氨酯复合酚醛连续板组合料及其制备方法.pdf

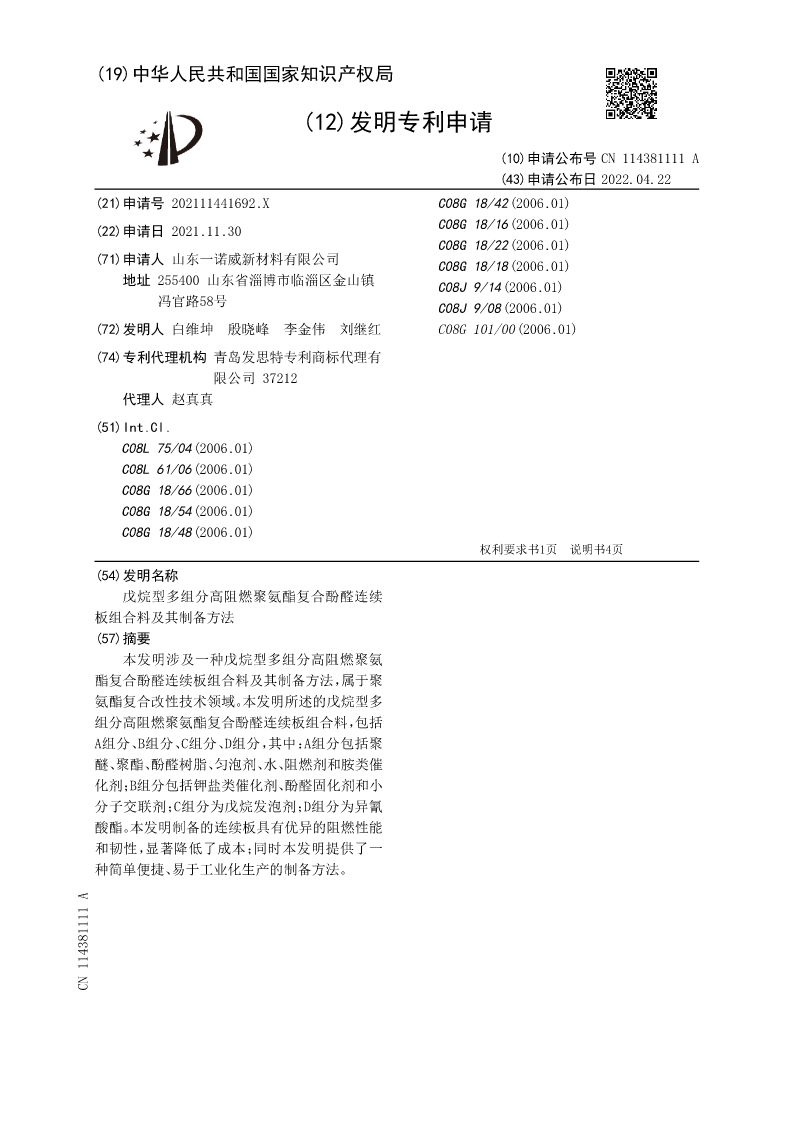

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN114381111A
(43)申请公布日2022.04.22
(21)申请号202111441692.XC08G18/42(2006.01)
(22)申请日2021.11.30C08G18/16(2006.01)
C08G18/22(2006.01)
(71)申请人山东一诺威新材料有限公司C08G18/18(2006.01)
地址255400山东省淄博市临淄区金山镇C08J9/14(2006.01)
冯官路58号C08J9/08(2006.01)
(72)发明人白维坤殷晓峰李金伟刘继红C08G101/00(2006.01)

(74)专利代理机构青岛发思特专利商标代理有
限公司37212
代理人赵真真
(51)Int.Cl.
C08L75/04(2006.01)
C08L61/06(2006.01)
C08G18/66(2006.01)
C08G18/54(2006.01)
C08G18/48(2006.01)
权利要求书1页说明书4页
(54)发明名称
戊烷型多组分高阻燃聚氨酯复合酚醛连续
板组合料及其制备方法
(57)摘要
本发明涉及一种戊烷型多组分高阻燃聚氨
酯复合酚醛连续板组合料及其制备方法，属于聚
氨酯复合改性技术领域。本发明所述的戊烷型多
组分高阻燃聚氨酯复合酚醛连续板组合料，包括
A组分、B组分、C组分、D组分，其中：A组分包括聚
醚、聚酯、酚醛树脂、匀泡剂、水、阻燃剂和胺类催
化剂；B组分包括钾盐类催化剂、酚醛固化剂和小
分子交联剂；C组分为戊烷发泡剂；D组分为异氰
酸酯。本发明制备的连续板具有优异的阻燃性能
和韧性，显著降低了成本；同时本发明提供了一
种简单便捷、易于工业化生产的制备方法。
CN114381111A

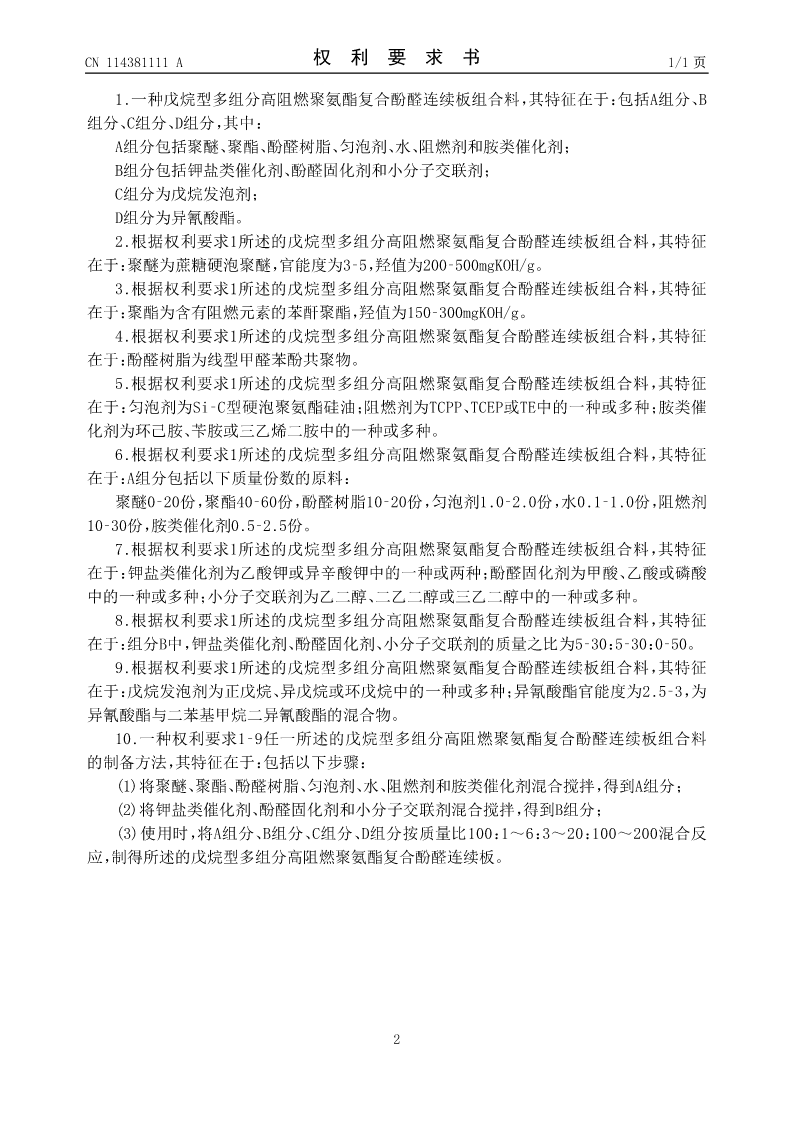

CN114381111A权利要求书1/1页

1.一种戊烷型多组分高阻燃聚氨酯复合酚醛连续板组合料，其特征在于：包括A组分、B
组分、C组分、D组分，其中：
A组分包括聚醚、聚酯、酚醛树脂、匀泡剂、水、阻燃剂和胺类催化剂；
B组分包括钾盐类催化剂、酚醛固化剂和小分子交联剂；
C组分为戊烷发泡剂；
D组分为异氰酸酯。
2.根据权利要求1所述的戊烷型多组分高阻燃聚氨酯复合酚醛连续板组合料，其特征
在于：聚醚为蔗糖硬泡聚醚，官能度为3‑5，羟值为200‑500mgKOH/g。
3.根据权利要求1所述的戊烷型多组分高阻燃聚氨酯复合酚醛连续板组合料，其特征
在于：聚酯为含有阻燃元素的苯酐聚酯，羟值为150‑300mgKOH/g。
4.根据权利要求1所述的戊烷型多组分高阻燃聚氨酯复合酚醛连续板组合料，其特征
在于：酚醛树脂为线型甲醛苯酚共聚物。
5.根据权利要求1所述的戊烷型多组分高阻燃聚氨酯复合酚醛连续板组合料，其特征
在于：匀泡剂为Si‑C型硬泡聚氨酯硅油；阻燃剂为TCPP、TCEP或TE中的一种或多种；胺类催
化剂为环己胺、苄胺或三乙烯二胺中的一种或多种。
6.根据权利要求1所述的戊烷型多组分高阻燃聚氨酯复合酚醛连续板组合料，其特征
在于：A组分包括以下质量份数的原料：
聚醚0‑20份，聚酯40‑60份，酚醛树脂10‑20份，匀泡剂1.0‑2.0份，水0.1‑1.0份，阻燃剂
10‑30份，胺类催化剂0.5‑2.5份。
7.根据权利要求1所述的戊烷型多组分高阻燃聚氨酯复合酚醛连续板组合料，其特征
在于：钾盐类催化剂为乙酸钾或异辛酸钾中的一种或两种；酚醛固化剂为甲酸、乙酸或磷酸
中的一种或多种；小分子交联剂为乙二醇、二乙二醇或三乙二醇中的一种或多种。
8.根据权利要求1所述的戊烷型多组分高阻燃聚氨酯复合酚醛连续板组合料，其特征
在于：组分B中，钾盐类催化剂、酚醛固化剂、小分子交联剂的质量之比为5‑30：5‑30：0‑50。
9.根据权利要求1所述的戊烷型多组分高阻燃聚氨酯复合酚醛连续板组合料，其特征
在于：戊烷发泡剂为正戊烷、异戊烷或环戊烷中的一种或多种；异氰酸酯官能度为2.5‑3，为
异氰酸酯与二苯基甲烷二异氰酸酯的混合物。
10.一种权利要求1‑9任一所述的戊烷型多组分高阻燃聚氨酯复合酚醛连续板组合料
的制备方法，其特征在于：包括以下步骤：
(1)将聚醚、聚酯、酚醛树脂、匀泡剂、水、阻燃剂和胺类催化剂混合搅拌，得到A组分；
(2)将钾盐类催化剂、酚醛固化剂和小分子交联剂混合搅拌，得到B组分；
(3)使用时，将A组分、B组分、C组分、D组分按质量比100：1～6：3～20：100～200混合反
应，制得所述的戊烷型多组分高阻燃聚氨酯复合酚醛连续板。

2

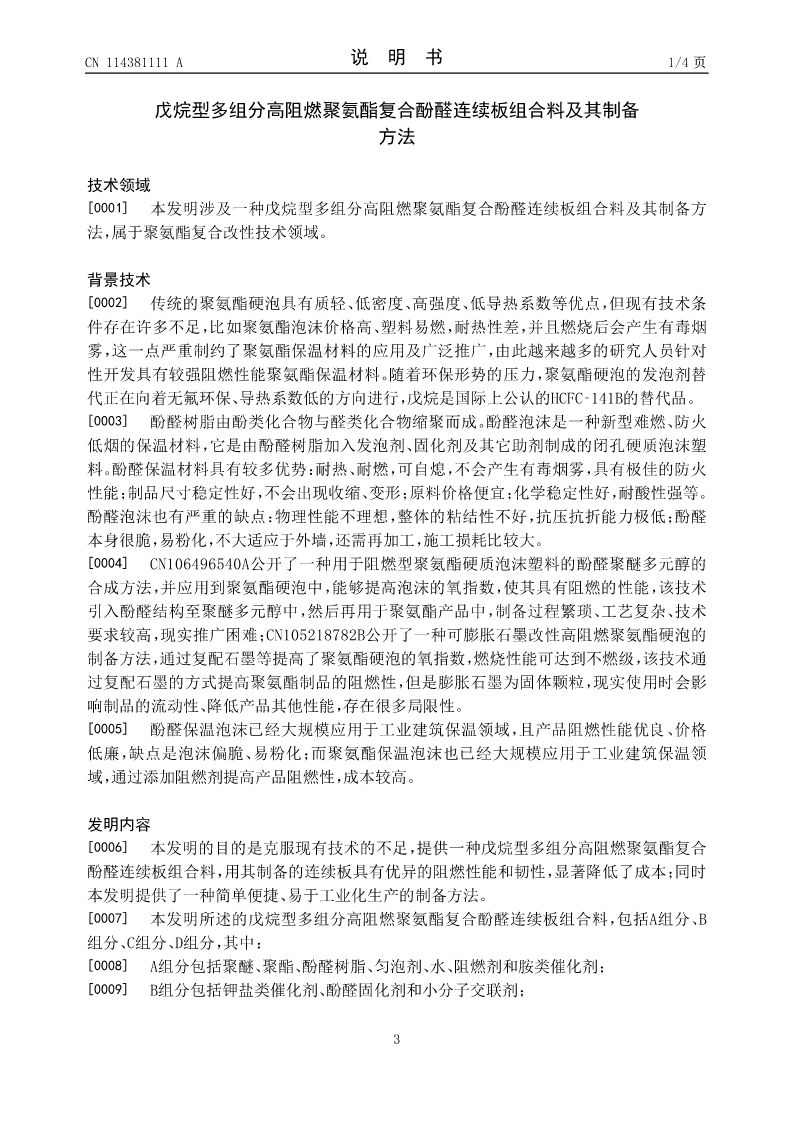

CN114381111A说明书1/4页

戊烷型多组分高阻燃聚氨酯复合酚醛连续板组合料及其制备
方法

技术领域
[0001]本发明涉及一种戊烷型多组分高阻燃聚
