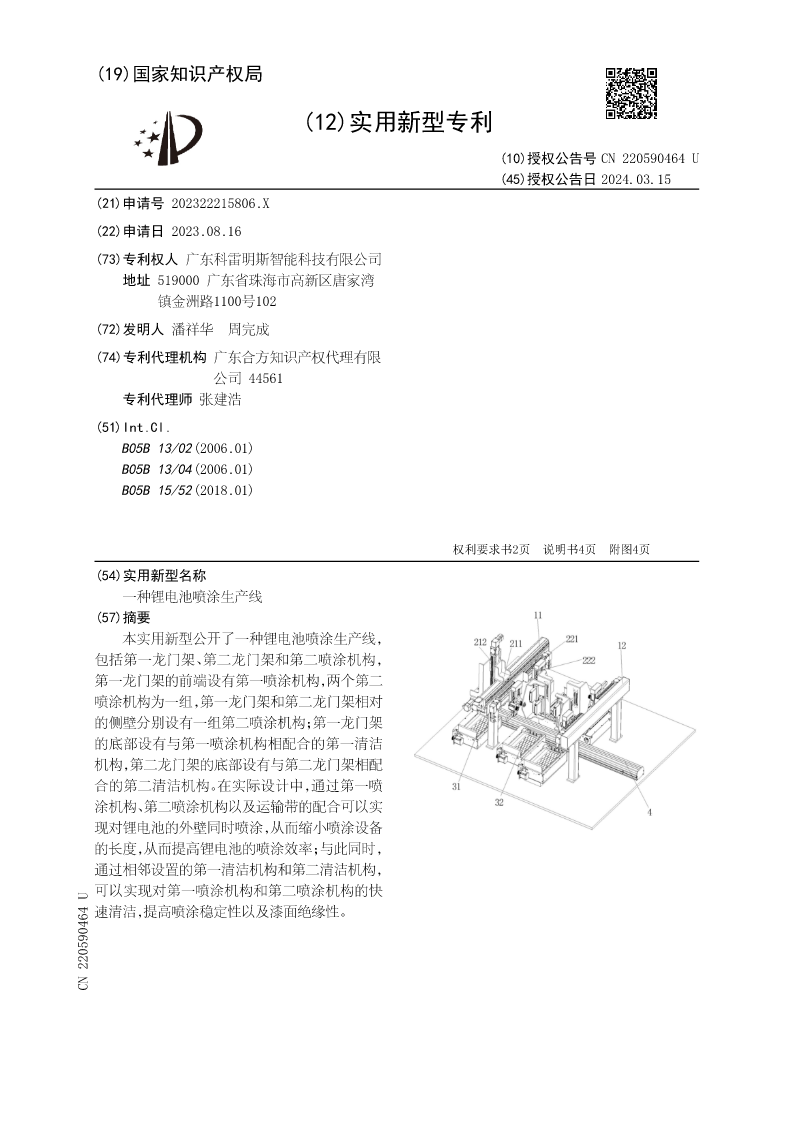

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN220590464U
(45)授权公告日2024.03.15
(21)申请号202322215806.X
(22)申请日2023.08.16

(73)专利权人广东科雷明斯智能科技有限公司
地址519000广东省珠海市高新区唐家湾
镇金洲路1100号102
(72)发明人潘祥华周完成
(74)专利代理机构广东合方知识产权代理有限
公司44561
专利代理师张建浩
(51)Int.Cl.
B05B13/02(2006.01)
B05B13/04(2006.01)
B05B15/52(2018.01)



权利要求书2页说明书4页附图4页
(54)实用新型名称
一种锂电池喷涂生产线
(57)摘要
本实用新型公开了一种锂电池喷涂生产线,
包括第一龙门架、第二龙门架和第二喷涂机构,
第一龙门架的前端设有第一喷涂机构,两个第二
喷涂机构为一组,第一龙门架和第二龙门架相对
的侧壁分别设有一组第二喷涂机构;第一龙门架
的底部设有与第一喷涂机构相配合的第一清洁
机构,第二龙门架的底部设有与第二龙门架相配
合的第二清洁机构。在实际设计中,通过第一喷
涂机构、第二喷涂机构以及运输带的配合可以实
现对锂电池的外壁同时喷涂,从而缩小喷涂设备
的长度,从而提高锂电池的喷涂效率;与此同时,
通过相邻设置的第一清洁机构和第二清洁机构,
可以实现对第一喷涂机构和第二喷涂机构的快
速清洁,提高喷涂稳定性以及漆面绝缘性。
CN220590464U

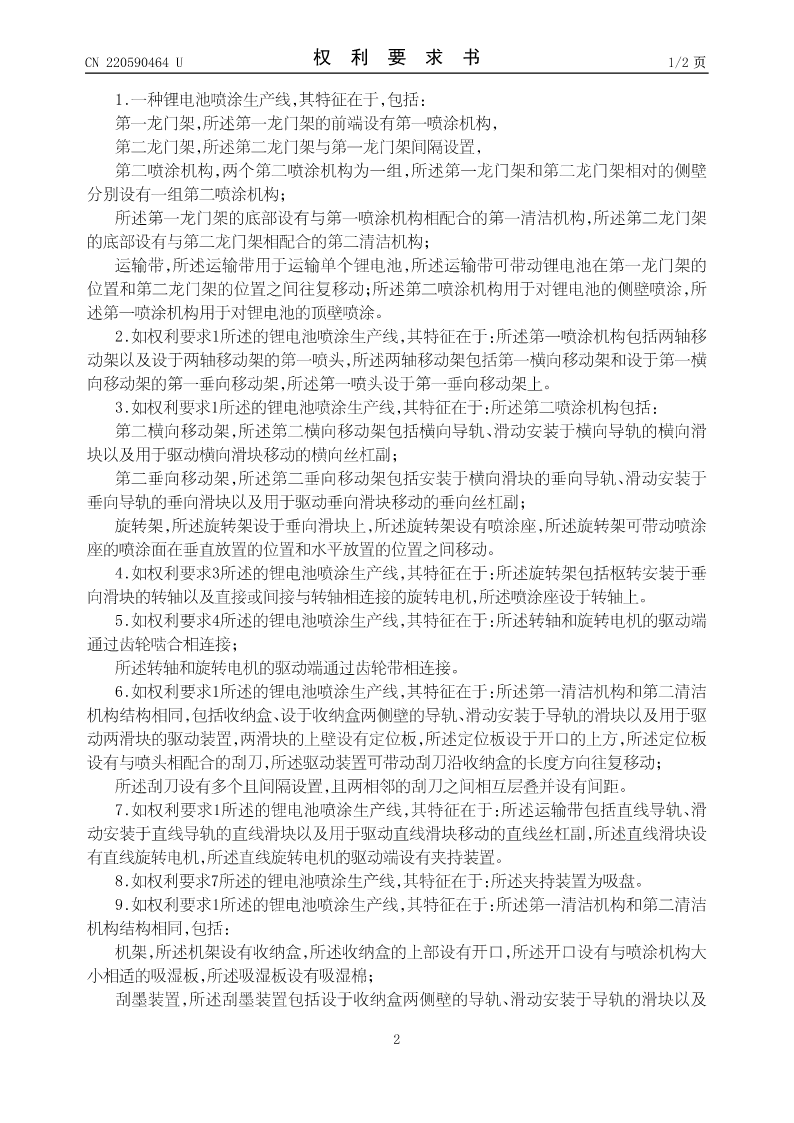

CN220590464U权利要求书1/2页

1.一种锂电池喷涂生产线,其特征在于,包括:
第一龙门架,所述第一龙门架的前端设有第一喷涂机构,
第二龙门架,所述第二龙门架与第一龙门架间隔设置,
第二喷涂机构,两个第二喷涂机构为一组,所述第一龙门架和第二龙门架相对的侧壁
分别设有一组第二喷涂机构;
所述第一龙门架的底部设有与第一喷涂机构相配合的第一清洁机构,所述第二龙门架
的底部设有与第二龙门架相配合的第二清洁机构;
运输带,所述运输带用于运输单个锂电池,所述运输带可带动锂电池在第一龙门架的
位置和第二龙门架的位置之间往复移动;所述第二喷涂机构用于对锂电池的侧壁喷涂,所
述第一喷涂机构用于对锂电池的顶壁喷涂。
2.如权利要求1所述的锂电池喷涂生产线,其特征在于:所述第一喷涂机构包括两轴移
动架以及设于两轴移动架的第一喷头,所述两轴移动架包括第一横向移动架和设于第一横
向移动架的第一垂向移动架,所述第一喷头设于第一垂向移动架上。
3.如权利要求1所述的锂电池喷涂生产线,其特征在于:所述第二喷涂机构包括:
第二横向移动架,所述第二横向移动架包括横向导轨、滑动安装于横向导轨的横向滑
块以及用于驱动横向滑块移动的横向丝杠副;
第二垂向移动架,所述第二垂向移动架包括安装于横向滑块的垂向导轨、滑动安装于
垂向导轨的垂向滑块以及用于驱动垂向滑块移动的垂向丝杠副;
旋转架,所述旋转架设于垂向滑块上,所述旋转架设有喷涂座,所述旋转架可带动喷涂
座的喷涂面在垂直放置的位置和水平放置的位置之间移动。
4.如权利要求3所述的锂电池喷涂生产线,其特征在于:所述旋转架包括枢转安装于垂
向滑块的转轴以及直接或间接与转轴相连接的旋转电机,所述喷涂座设于转轴上。
5.如权利要求4所述的锂电池喷涂生产线,其特征在于:所述转轴和旋转电机的驱动端
通过齿轮啮合相连接;
所述转轴和旋转电机的驱动端通过齿轮带相连接。
6.如权利要求1所述的锂电池喷涂生产线,其特征在于:所述第一清洁机构和第二清洁
机构结构相同,包括收纳盒、设于收纳盒两侧壁的导轨、滑动安装于导轨的滑块以及用于驱
动两滑块的驱动装置,两滑块的上壁设有定位板,所述定位板设于开口的上方,所述定位板
设有与喷头相配合的刮刀,所述驱动装置可带动刮刀沿收纳盒的长度方向往复移动;
所述刮刀设有多个且间隔设置,且两相邻的刮刀之间相互层叠并设有间距。
7.如权利要求1所述的锂电池喷涂生产线,其特征在于:所述运输带包括直线导轨、滑
动安装于直线导轨的直线滑块以及用于驱动直线滑块移动的直线丝杠副,所述直线滑块设
有直线旋转电机,所述直线旋转电机的驱动端设有夹持装置。
8.如权利要求7所述的锂电池喷涂生产线,其特征在于:所述夹持装置为吸盘。
9.如权利要求1所述的锂电池喷涂生产线,其特征在于:所述第一清洁机构和第二清洁
机构结构相同,包括:
机架,所述机架设有收纳盒,所述收纳盒的上部设有开口,所述开口设有与喷涂机构大
小相适的吸湿板,所述吸湿板设有吸湿棉;
刮墨装置,所述刮墨装置包括设于收纳盒两侧壁的导轨、滑动安装于导轨的滑块以及

2

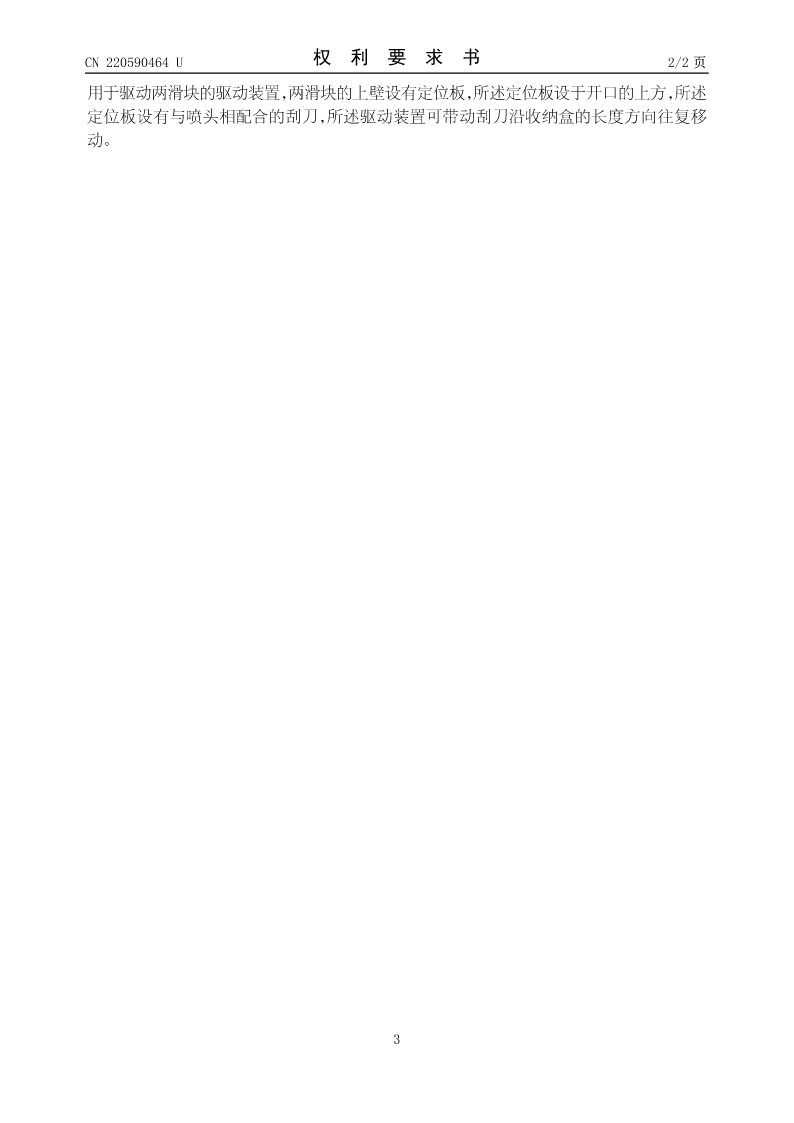

CN220590464U权利要求书2/2页
用于驱动两滑块的驱动装置,两滑块的上壁设有定位板,所述定位板设于开
