2015101598089一种玻璃用超亲水防雾涂料及其制备方法.pdf 立即下载
2024-08-17
约4.1千字
约5页
0
539KB
举报 版权申诉
预览加载中,请您耐心等待几秒...

2015101598089一种玻璃用超亲水防雾涂料及其制备方法.pdf

2015101598089一种玻璃用超亲水防雾涂料及其制备方法.pdf

预览

在线预览结束,喜欢就下载吧,查找使用更方便

10 金币

下载文档

如果您无法下载资料,请参考说明:

1、部分资料下载需要金币,请确保您的账户上有足够的金币

2、已购买过的文档,再次下载不重复扣费

3、资料包下载后请先用软件解压,在使用对应软件打开

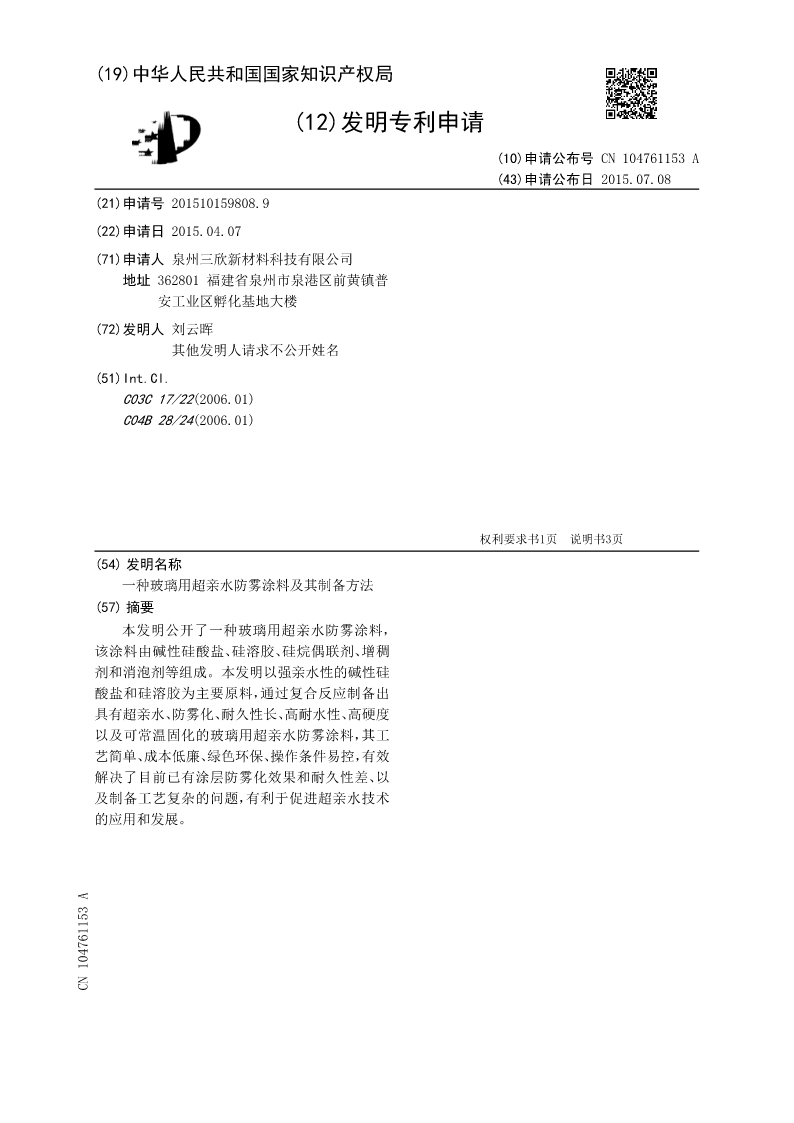

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN104761153A
(43)申请公布日2015.07.08
(21)申请号201510159808.9
(22)申请日2015.04.07
(71)申请人泉州三欣新材料科技有限公司
地址362801福建省泉州市泉港区前黄镇普
安工业区孵化基地大楼

(72)发明人刘云晖
其他发明人请求不公开姓名

(51)Int.Cl.
C03C17/22(2006.01)
C04B28/24(2006.01)


权利要求书1页说明书3页
(54)发明名称
一种玻璃用超亲水防雾涂料及其制备方法
(57)摘要
本发明公开了一种玻璃用超亲水防雾涂料,
该涂料由碱性硅酸盐、硅溶胶、硅烷偶联剂、增稠
剂和消泡剂等组成。本发明以强亲水性的碱性硅
酸盐和硅溶胶为主要原料,通过复合反应制备出
具有超亲水、防雾化、耐久性长、高耐水性、高硬度
以及可常温固化的玻璃用超亲水防雾涂料,其工
艺简单、成本低廉、绿色环保、操作条件易控,有效
解决了目前已有涂层防雾化效果和耐久性差、以
及制备工艺复杂的问题,有利于促进超亲水技术
的应用和发展。
CN104761153A

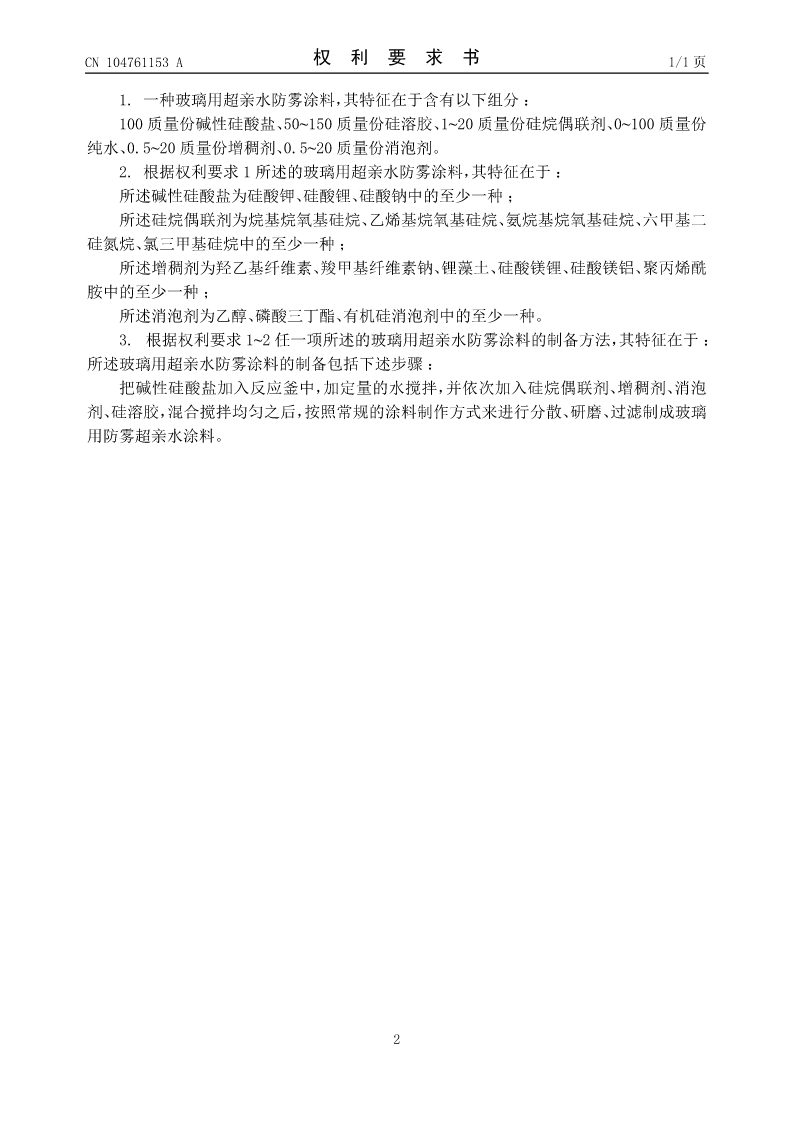

CN104761153A权利要求书1/1页

1.一种玻璃用超亲水防雾涂料,其特征在于含有以下组分:
100质量份碱性硅酸盐、50~150质量份硅溶胶、1~20质量份硅烷偶联剂、0~100质量份
纯水、0.5~20质量份增稠剂、0.5~20质量份消泡剂。
2.根据权利要求1所述的玻璃用超亲水防雾涂料,其特征在于:
所述碱性硅酸盐为硅酸钾、硅酸锂、硅酸钠中的至少一种;
所述硅烷偶联剂为烷基烷氧基硅烷、乙烯基烷氧基硅烷、氨烷基烷氧基硅烷、六甲基二
硅氮烷、氯三甲基硅烷中的至少一种;
所述增稠剂为羟乙基纤维素、羧甲基纤维素钠、锂藻土、硅酸镁锂、硅酸镁铝、聚丙烯酰
胺中的至少一种;
所述消泡剂为乙醇、磷酸三丁酯、有机硅消泡剂中的至少一种。
3.根据权利要求1~2任一项所述的玻璃用超亲水防雾涂料的制备方法,其特征在于:
所述玻璃用超亲水防雾涂料的制备包括下述步骤:
把碱性硅酸盐加入反应釜中,加定量的水搅拌,并依次加入硅烷偶联剂、增稠剂、消泡
剂、硅溶胶,混合搅拌均匀之后,按照常规的涂料制作方式来进行分散、研磨、过滤制成玻璃
用防雾超亲水涂料。


2

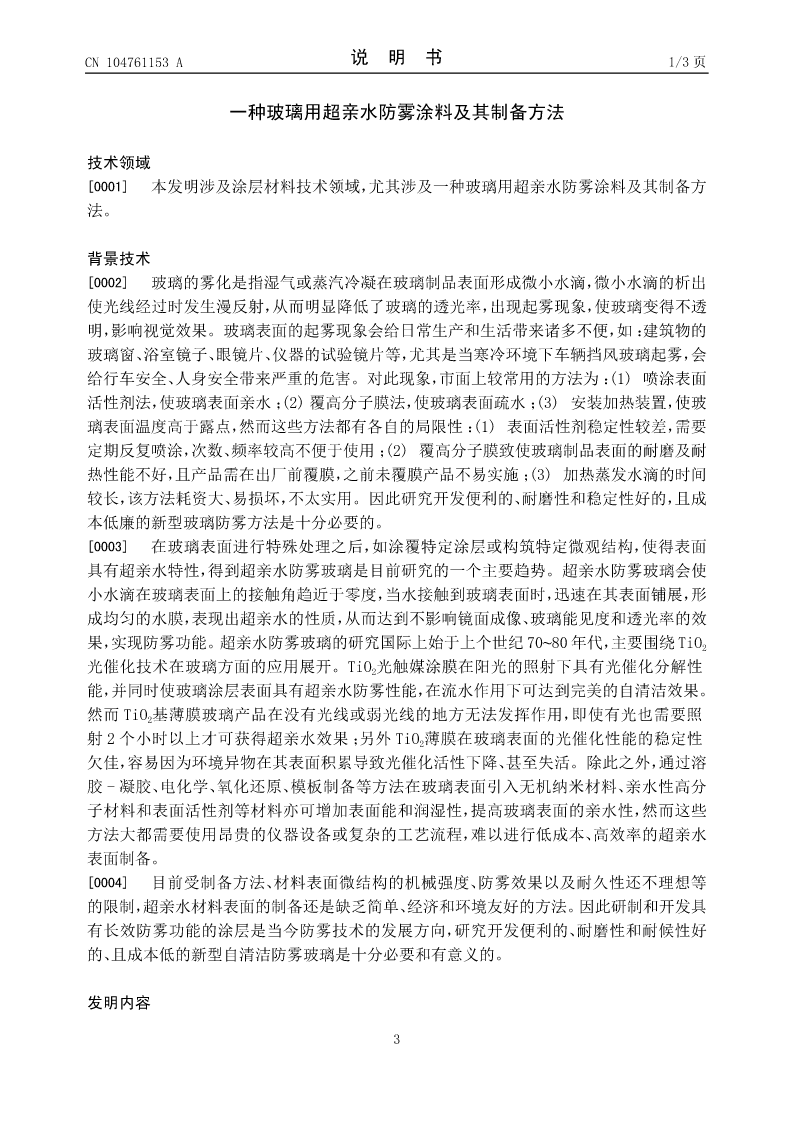

CN104761153A说明书1/3页

一种玻璃用超亲水防雾涂料及其制备方法

技术领域
[0001]本发明涉及涂层材料技术领域,尤其涉及一种玻璃用超亲水防雾涂料及其制备方
法。

背景技术
[0002]玻璃的雾化是指湿气或蒸汽冷凝在玻璃制品表面形成微小水滴,微小水滴的析出
使光线经过时发生漫反射,从而明显降低了玻璃的透光率,出现起雾现象,使玻璃变得不透
明,影响视觉效果。玻璃表面的起雾现象会给日常生产和生活带来诸多不便,如:建筑物的
玻璃窗、浴室镜子、眼镜片、仪器的试验镜片等,尤其是当寒冷环境下车辆挡风玻璃起雾,会
给行车安全、人身安全带来严重的危害。对此现象,市面上较常用的方法为:(1)喷涂表面
活性剂法,使玻璃表面亲水;(2)覆高分子膜法,使玻璃表面疏水;(3)安装加热装置,使玻
璃表面温度高于露点,然而这些方法都有各自的局限性:(1)表面活性剂稳定性较差,需要
定期反复喷涂,次数、频率较高不便于使用;(2)覆高分子膜致使玻璃制品表面的耐磨及耐
热性能不好,且产品需在出厂前覆膜,之前未覆膜产品不易实施;(3)加热蒸发水滴的时间
较长,该方法耗资大、易损坏,不太实用。因此研究开发便利的、耐磨性和稳定性好的,且成
本低廉的新型玻璃防雾方法是十分必要的。
[0003]在玻璃表面进行特殊处理之后,如涂覆特定涂层或构筑特定微观结构,使得表面
具有超亲水特性,得到超亲水防雾玻璃是目前研究的一个主要趋势。超亲水防雾玻璃会使
小水滴在玻璃表面上的接触角趋近于零度,当水接触到玻璃表面时,迅速在其表面铺展,形
成均匀的水膜,表现出超亲水的性质,从而达到不影响镜面成像、玻璃能见度和透光率的效

果,实现防雾功能。超亲水防雾玻璃的研究国际上始于上个世纪70~80年代,主要围绕TiO2

光催化技术在玻璃方面的应用展开。TiO2光触媒涂膜在阳光的照射下具有光催化分解性
能,并同时使玻璃涂层表面具有超亲水防雾性能,在流水作用下可达到完美的自清洁效果。

然而TiO2基薄膜玻璃产品在没有光线或弱光线的地方无法发挥作用,即使有光也需要照

射2个小时以上才可获得超亲水效果;另外TiO2薄膜在玻璃表面的光催化性能的稳定性
欠佳,容易因为环境异物在其表面积累导致光催化活性下降、甚至失活。除此之外,通过溶
胶-凝胶、电化学、氧化还原、模板制备等方法在玻璃表面引入无机纳米材料、亲水性高分
子材料和表面活
查看更多
单篇购买
VIP会员(1亿+VIP文档免费下)

扫码即表示接受《下载须知》

2015101598089一种玻璃用超亲水防雾涂料及其制备方法

文档大小:539KB

限时特价:扫码查看

• 请登录后再进行扫码购买
• 使用微信/支付宝扫码注册及付费下载,详阅 用户协议 隐私政策
• 如已在其他页面进行付款,请刷新当前页面重试
• 付费购买成功后,此文档可永久免费下载
全场最划算
12个月
199.0
¥360.0
限时特惠
3个月
69.9
¥90.0
新人专享
1个月
19.9
¥30.0
24个月
398.0
¥720.0
6个月会员
139.9
¥180.0

6亿VIP文档任选,共次下载特权。

已优惠

微信/支付宝扫码完成支付,可开具发票

VIP尽享专属权益

VIP文档免费下载

赠送VIP文档免费下载次数

阅读免打扰

去除文档详情页间广告

专属身份标识

尊贵的VIP专属身份标识

高级客服

一对一高级客服服务

多端互通

电脑端/手机端权益通用
