(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN108528046B
(45)授权公告日2021.05.18
(21)申请号201810171198.8(51)Int.Cl.
(22)申请日2018.03.01B41J2/01(2006.01)
(65)同一申请的已公布的文献号(56)对比文件
申请公布号CN108528046AUS8523336B2,2013.09.03
EP0916502B1,2003.05.14
(43)申请公布日2018.09.14US2016288523A1,2016.10.06
(30)优先权数据EP2468512A1,2012.06.27
2017-0401562017.03.03JPJP2016013648A,2016.01.28
(73)专利权人精工爱普生株式会社CN102653170A,2012.09.05
地址日本东京JP2012030448A,2012.02.16
US2016031226A1,2016.02.04
(72)发明人中村浩之野泽泉JP3363760B2,2003.01.08
(74)专利代理机构北京金信知识产权代理有限US2011050793A1,2011.03.03
公司11225CN104890369A,2015.09.09
代理人苏萌萌张放审查员李思慧

权利要求书2页说明书13页附图11页
(54)发明名称
液体喷射装置
(57)摘要
本发明提供一种液体喷射装置，其能够对由
于不慎的液体漏出而引起的不良情况进行抑制。
液体喷射装置(1)具备：第一罐(31)，其对向液体
喷射头(20)供给的液体进行贮存；第二罐(32)，
其对未被液体喷射头(20)喷射的液体进行接收；
以及循环路径(33)，其使液体进行循环。第二罐
(32)分别具有与对第二罐(32)进行减压的第二
压力调节部(42B)连通的第一开口(101)以及与
使第二罐(32)在密闭状态和大气开放状态之间
进行切换的第二大气开放阀(41B)连通的第二开
口(102)，第二开口(102)于铅直方向上被配置在
低于第一开口(101)的位置处。
CN108528046B

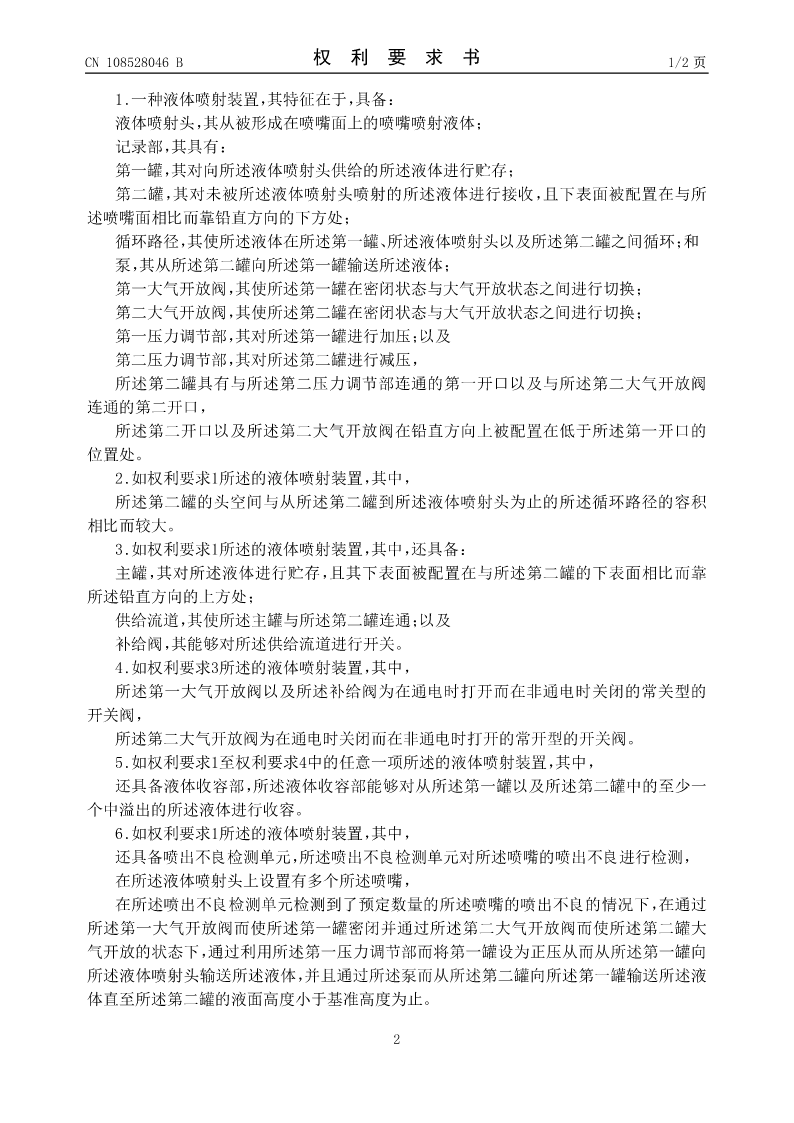

CN108528046B权利要求书1/2页

1.一种液体喷射装置，其特征在于，具备：
液体喷射头，其从被形成在喷嘴面上的喷嘴喷射液体；
记录部，其具有：
第一罐，其对向所述液体喷射头供给的所述液体进行贮存；
第二罐，其对未被所述液体喷射头喷射的所述液体进行接收，且下表面被配置在与所
述喷嘴面相比而靠铅直方向的下方处；
循环路径，其使所述液体在所述第一罐、所述液体喷射头以及所述第二罐之间循环；和
泵，其从所述第二罐向所述第一罐输送所述液体；
第一大气开放阀，其使所述第一罐在密闭状态与大气开放状态之间进行切换；
第二大气开放阀，其使所述第二罐在密闭状态与大气开放状态之间进行切换；
第一压力调节部，其对所述第一罐进行加压；以及
第二压力调节部，其对所述第二罐进行减压，
所述第二罐具有与所述第二压力调节部连通的第一开口以及与所述第二大气开放阀
连通的第二开口，
所述第二开口以及所述第二大气开放阀在铅直方向上被配置在低于所述第一开口的
位置处。
2.如权利要求1所述的液体喷射装置，其中，
所述第二罐的头空间与从所述第二罐到所述液体喷射头为止的所述循环路径的容积
相比而较大。
3.如权利要求1所述的液体喷射装置，其中，还具备：
主罐，其对所述液体进行贮存，且其下表面被配置在与所述第二罐的下表面相比而靠
所述铅直方向的上方处；
供给流道，其使所述主罐与所述第二罐连通；以及
补给阀，其能够对所述供给流道进行开关。
4.如权利要求3所述的液体喷射装置，其中，
所述第一大气开放阀以及所述补给阀为在通电时打开而在非通电时关闭的常关型的
开关阀，
所述第二大气开放阀为在通电时关闭而在非通电时打开的常开型的开关阀。
5.如权利要求1至权利要求4中的任意一项所述的液体喷射装置，其中，
还具备液体收容部，所述液体收容部能够对从所述第一罐以及所述第二罐中的至少一
个中溢出的所述液体进行收容。
6.如权利要求1所述的液体喷射装置，其中，
还具备喷出不良检测单元，所述喷出不良检测单元对所述喷嘴的喷出不良进行检测，
在所述液体喷射头上设置有多个所述喷嘴，
在所述喷出不良检测单元检测到了预定数量的所述喷嘴的喷出不良的情况下，在通过
所述第一大气开放阀而使所述第一罐密闭并通过所述第二大气开放阀而使所述第二罐大
气开放的状态下，通过利用所述第一压力调节部而将第一罐设为正压从而从所述第一罐向
所述液体喷射头输送所述液体，并且通过所述泵而从所述第二罐向所述第一罐输送所述液
体直至所述第二罐的液面高度小于基准高度为止。

2

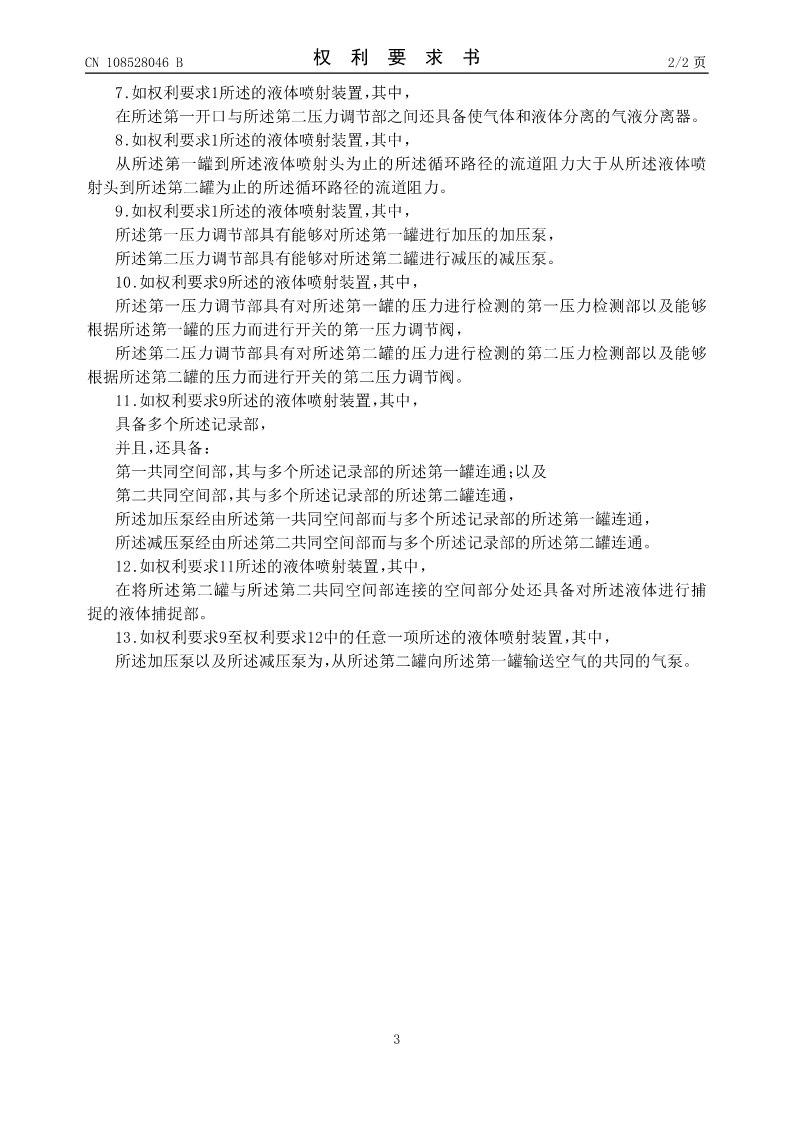

CN108528046B权利要求书
