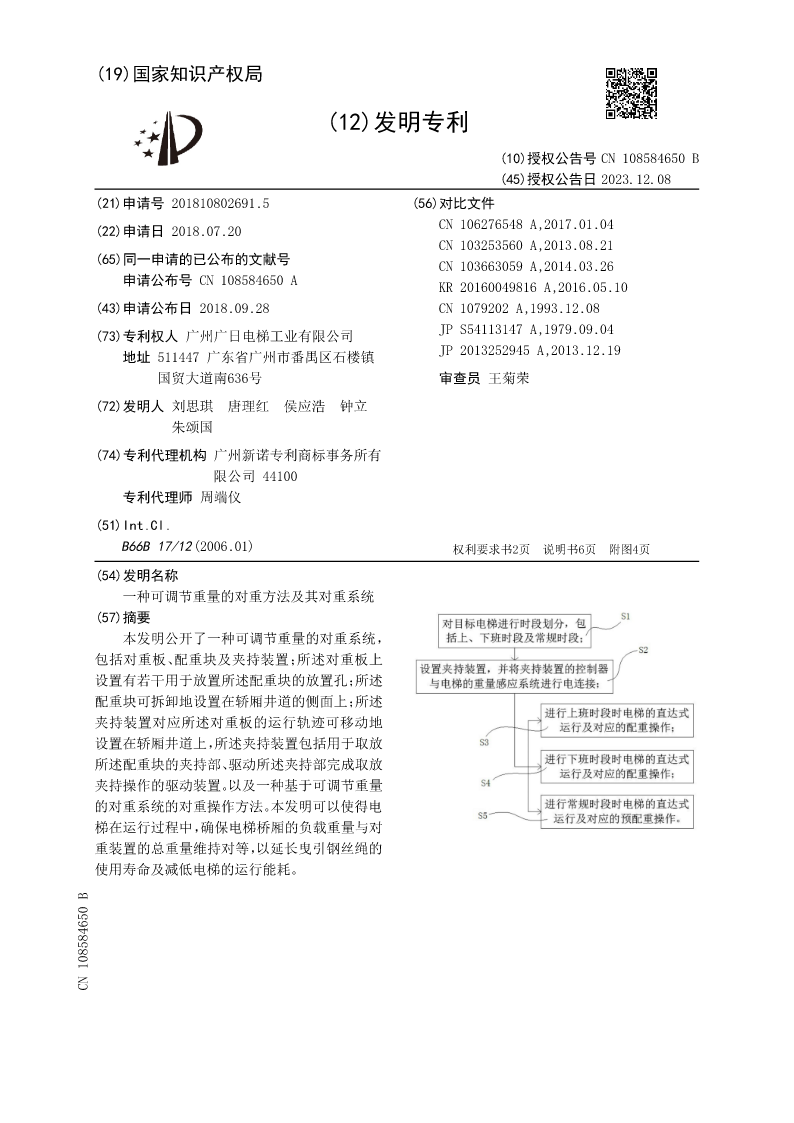

(19)国家知识产权局

(12)发明专利

(10)授权公告号CN108584650B
(45)授权公告日2023.12.08
(21)申请号201810802691.5(56)对比文件
(22)申请日2018.07.20CN106276548A,2017.01.04
CN103253560A,2013.08.21
(65)同一申请的已公布的文献号CN103663059A,2014.03.26
申请公布号CN108584650AKR20160049816A,2016.05.10
(43)申请公布日2018.09.28CN1079202A,1993.12.08
(73)专利权人广州广日电梯工业有限公司JPS54113147A,1979.09.04
地址511447广东省广州市番禺区石楼镇JP2013252945A,2013.12.19
国贸大道南636号审查员王菊荣

(72)发明人刘思琪唐理红侯应浩钟立
朱颂国
(74)专利代理机构广州新诺专利商标事务所有
限公司44100
专利代理师周端仪
(51)Int.Cl.
B66B17/12(2006.01)权利要求书2页说明书6页附图4页
(54)发明名称
一种可调节重量的对重方法及其对重系统
(57)摘要
本发明公开了一种可调节重量的对重系统,
包括对重板、配重块及夹持装置;所述对重板上
设置有若干用于放置所述配重块的放置孔;所述
配重块可拆卸地设置在轿厢井道的侧面上;所述
夹持装置对应所述对重板的运行轨迹可移动地
设置在轿厢井道上,所述夹持装置包括用于取放
所述配重块的夹持部、驱动所述夹持部完成取放
夹持操作的驱动装置。以及一种基于可调节重量
的对重系统的对重操作方法。本发明可以使得电
梯在运行过程中,确保电梯桥厢的负载重量与对
重装置的总重量维持对等,以延长曳引钢丝绳的
使用寿命及减低电梯的运行能耗。
CN108584650B

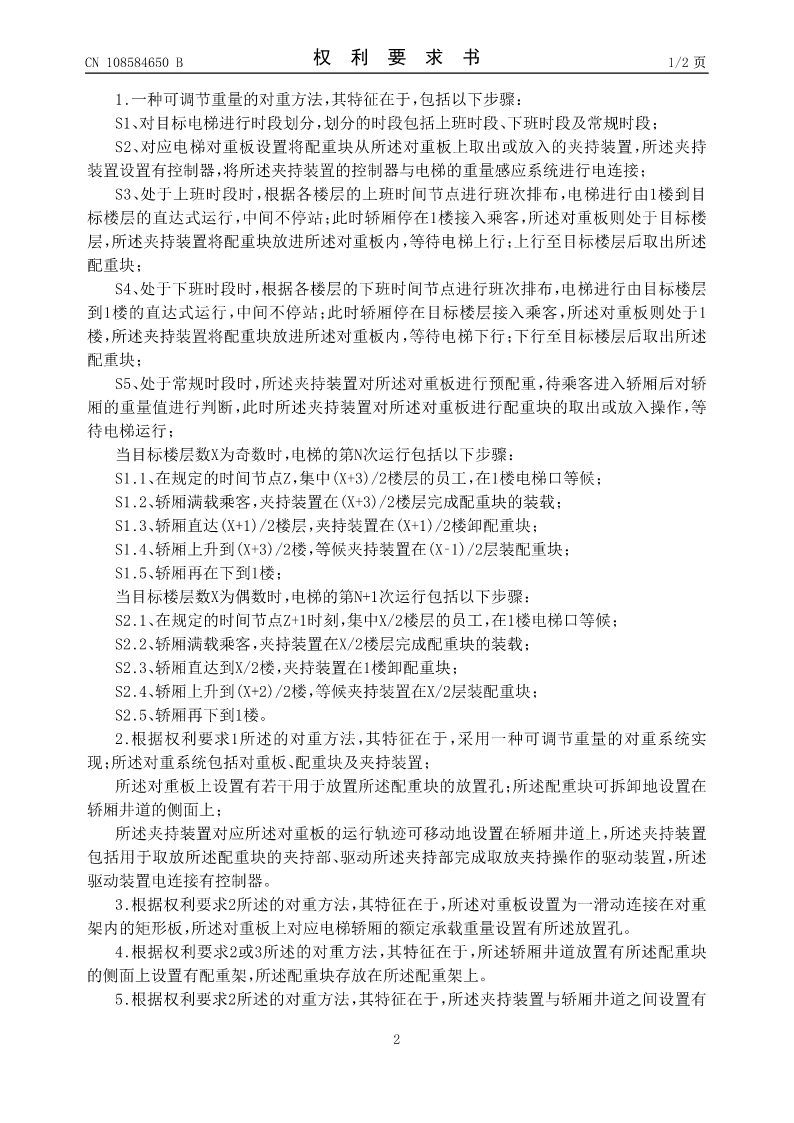

CN108584650B权利要求书1/2页

1.一种可调节重量的对重方法,其特征在于,包括以下步骤:
S1、对目标电梯进行时段划分,划分的时段包括上班时段、下班时段及常规时段;
S2、对应电梯对重板设置将配重块从所述对重板上取出或放入的夹持装置,所述夹持
装置设置有控制器,将所述夹持装置的控制器与电梯的重量感应系统进行电连接;
S3、处于上班时段时,根据各楼层的上班时间节点进行班次排布,电梯进行由1楼到目
标楼层的直达式运行,中间不停站;此时轿厢停在1楼接入乘客,所述对重板则处于目标楼
层,所述夹持装置将配重块放进所述对重板内,等待电梯上行;上行至目标楼层后取出所述
配重块;
S4、处于下班时段时,根据各楼层的下班时间节点进行班次排布,电梯进行由目标楼层
到1楼的直达式运行,中间不停站;此时轿厢停在目标楼层接入乘客,所述对重板则处于1
楼,所述夹持装置将配重块放进所述对重板内,等待电梯下行;下行至目标楼层后取出所述
配重块;
S5、处于常规时段时,所述夹持装置对所述对重板进行预配重,待乘客进入轿厢后对轿
厢的重量值进行判断,此时所述夹持装置对所述对重板进行配重块的取出或放入操作,等
待电梯运行;
当目标楼层数X为奇数时,电梯的第N次运行包括以下步骤:
S1.1、在规定的时间节点Z,集中(X+3)/2楼层的员工,在1楼电梯口等候;
S1.2、轿厢满载乘客,夹持装置在(X+3)/2楼层完成配重块的装载;
S1.3、轿厢直达(X+1)/2楼层,夹持装置在(X+1)/2楼卸配重块;
S1.4、轿厢上升到(X+3)/2楼,等候夹持装置在(X‑1)/2层装配重块;
S1.5、轿厢再在下到1楼;
当目标楼层数X为偶数时,电梯的第N+1次运行包括以下步骤:
S2.1、在规定的时间节点Z+1时刻,集中X/2楼层的员工,在1楼电梯口等候;
S2.2、轿厢满载乘客,夹持装置在X/2楼层完成配重块的装载;
S2.3、轿厢直达到X/2楼,夹持装置在1楼卸配重块;
S2.4、轿厢上升到(X+2)/2楼,等候夹持装置在X/2层装配重块;
S2.5、轿厢再下到1楼。
2.根据权利要求1所述的对重方法,其特征在于,采用一种可调节重量的对重系统实
现;所述对重系统包括对重板、配重块及夹持装置;
所述对重板上设置有若干用于放置所述配重块的放置孔;所述配重块可拆卸地设置在
轿厢井道的侧面上;
所述夹持装置对应所述对重板的运行轨迹可移动地设置在轿厢井道上,所述夹持装置
包括用于取放所述配重块的夹持部、驱动所述夹持部完成取放夹持操作的驱动装置,所述
驱动装置电连接有控制器。
3.根据权利要求2所述的对重方法,其特征在于,所述对重板设置为一滑动连接在对重
架内的矩形板,所述对重板上对应电梯轿厢的额定承载重量设置有所述放置孔。
4.根据权利要求2或3所述的对重方法,其特征在于,所述轿厢井道放置

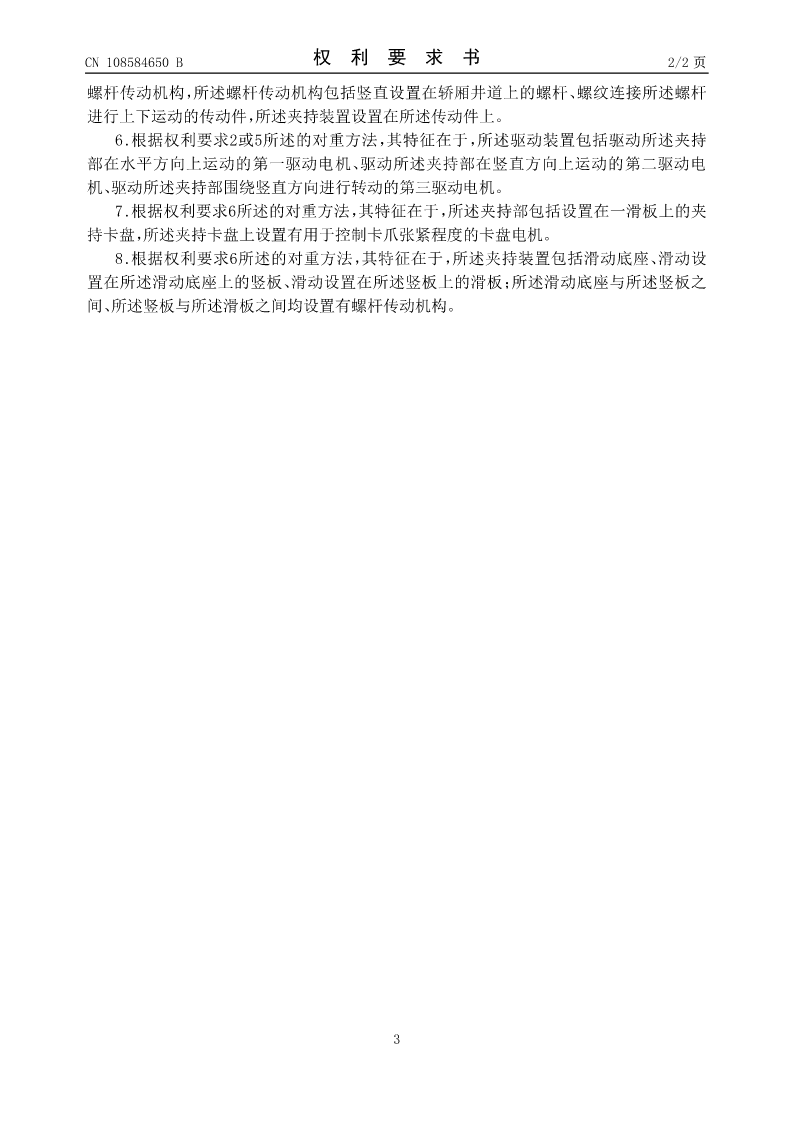

查看更多
