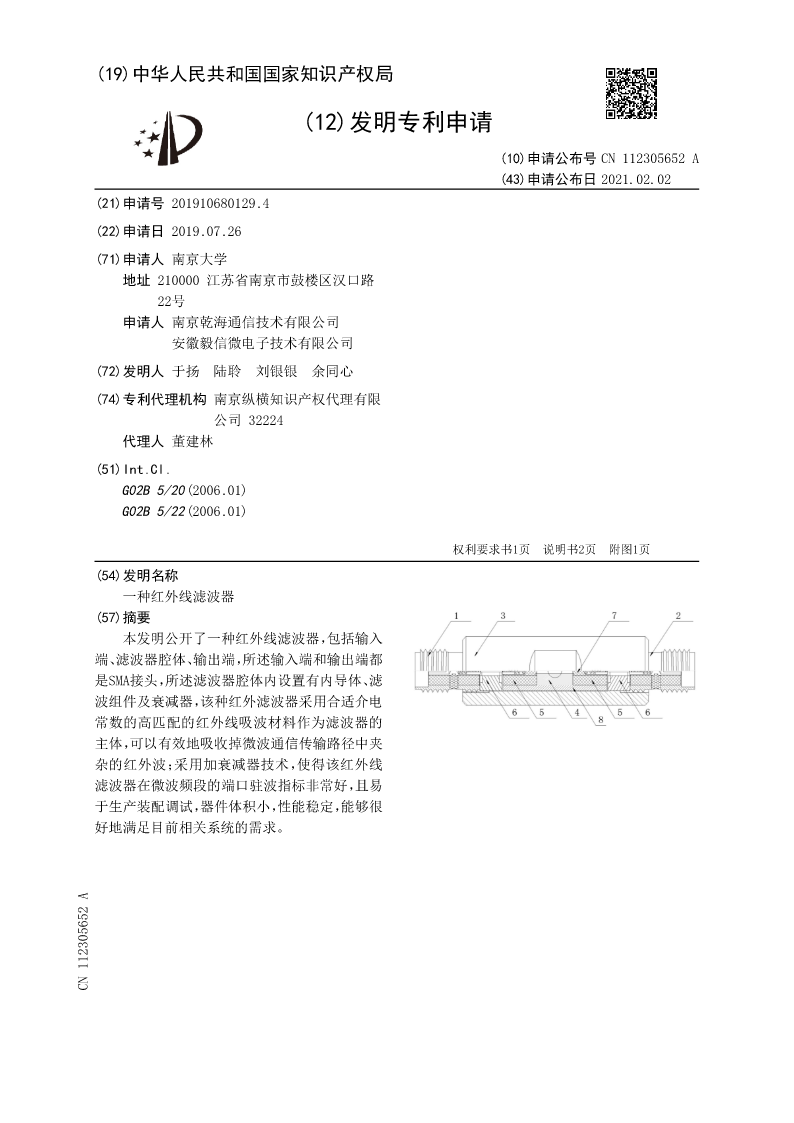

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN112305652A
(43)申请公布日2021.02.02
(21)申请号201910680129.4
(22)申请日2019.07.26
(71)申请人南京大学
地址210000江苏省南京市鼓楼区汉口路
22号
申请人南京乾海通信技术有限公司
安徽毅信微电子技术有限公司
(72)发明人于扬陆聆刘银银余同心
(74)专利代理机构南京纵横知识产权代理有限
公司32224
代理人董建林
(51)Int.Cl.
G02B5/20(2006.01)
G02B5/22(2006.01)


权利要求书1页说明书2页附图1页
(54)发明名称
一种红外线滤波器
(57)摘要
本发明公开了一种红外线滤波器,包括输入
端、滤波器腔体、输出端,所述输入端和输出端都
是SMA接头,所述滤波器腔体内设置有内导体、滤
波组件及衰减器,该种红外滤波器采用合适介电
常数的高匹配的红外线吸波材料作为滤波器的
主体,可以有效地吸收掉微波通信传输路径中夹
杂的红外波;采用加衰减器技术,使得该红外线
滤波器在微波频段的端口驻波指标非常好,且易
于生产装配调试,器件体积小,性能稳定,能够很
好地满足目前相关系统的需求。
CN112305652A
CN112305652A权利要求书1/1页

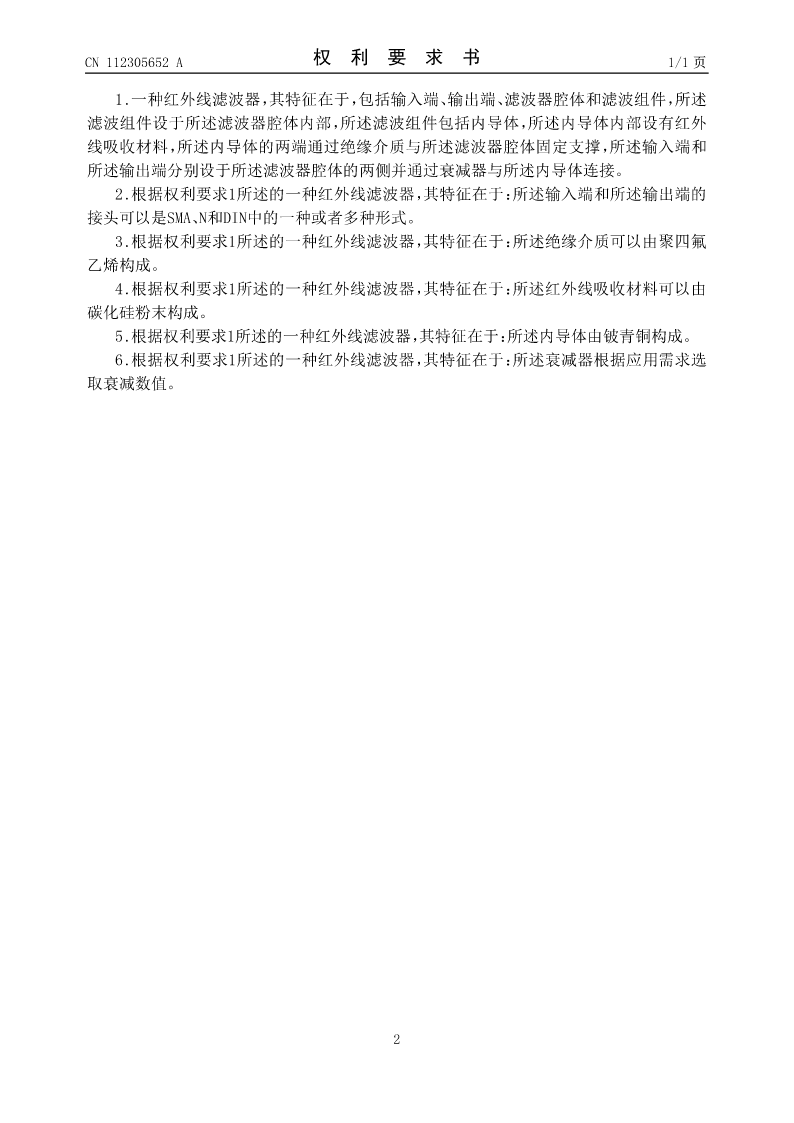

1.一种红外线滤波器,其特征在于,包括输入端、输出端、滤波器腔体和滤波组件,所述
滤波组件设于所述滤波器腔体内部,所述滤波组件包括内导体,所述内导体内部设有红外
线吸收材料,所述内导体的两端通过绝缘介质与所述滤波器腔体固定支撑,所述输入端和
所述输出端分别设于所述滤波器腔体的两侧并通过衰减器与所述内导体连接。
2.根据权利要求1所述的一种红外线滤波器,其特征在于:所述输入端和所述输出端的
接头可以是SMA、N和DIN中的一种或者多种形式。
3.根据权利要求1所述的一种红外线滤波器,其特征在于:所述绝缘介质可以由聚四氟
乙烯构成。
4.根据权利要求1所述的一种红外线滤波器,其特征在于:所述红外线吸收材料可以由
碳化硅粉末构成。
5.根据权利要求1所述的一种红外线滤波器,其特征在于:所述内导体由铍青铜构成。
6.根据权利要求1所述的一种红外线滤波器,其特征在于:所述衰减器根据应用需求选
取衰减数值。


2
CN112305652A说明书1/2页

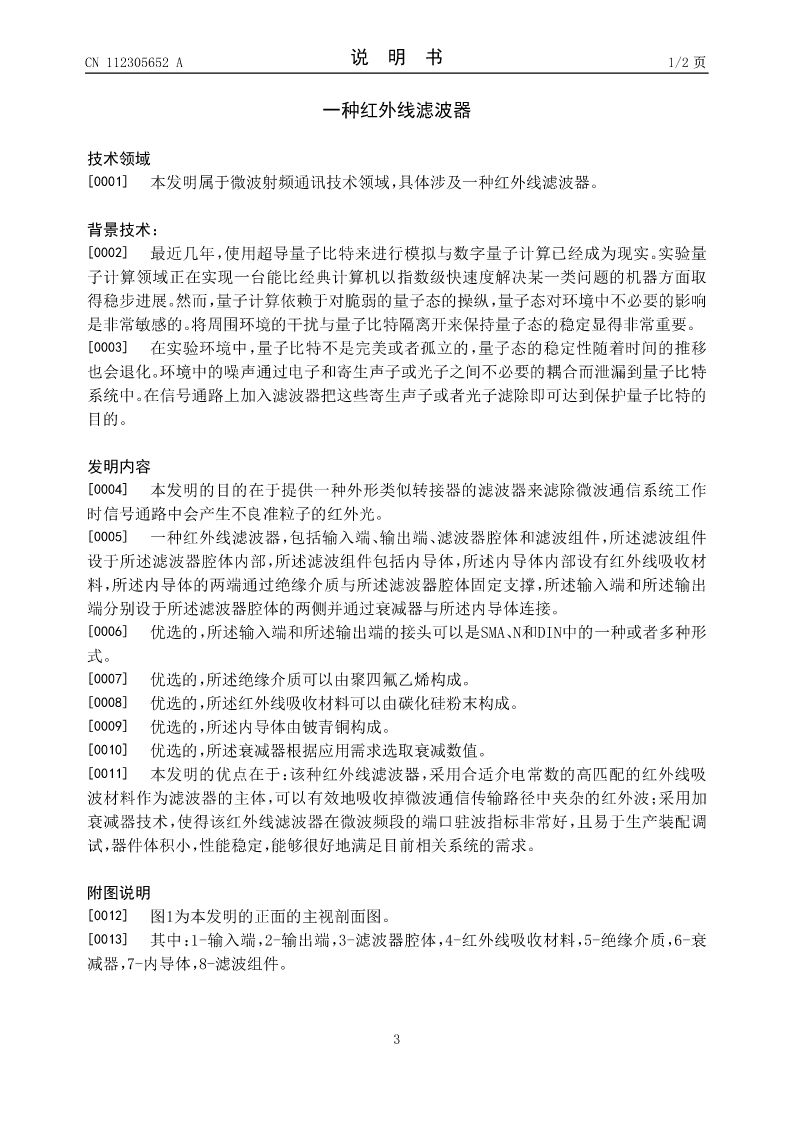

一种红外线滤波器

技术领域
[0001]本发明属于微波射频通讯技术领域,具体涉及一种红外线滤波器。

背景技术:
[0002]最近几年,使用超导量子比特来进行模拟与数字量子计算已经成为现实。实验量
子计算领域正在实现一台能比经典计算机以指数级快速度解决某一类问题的机器方面取
得稳步进展。然而,量子计算依赖于对脆弱的量子态的操纵,量子态对环境中不必要的影响
是非常敏感的。将周围环境的干扰与量子比特隔离开来保持量子态的稳定显得非常重要。
[0003]在实验环境中,量子比特不是完美或者孤立的,量子态的稳定性随着时间的推移
也会退化。环境中的噪声通过电子和寄生声子或光子之间不必要的耦合而泄漏到量子比特
系统中。在信号通路上加入滤波器把这些寄生声子或者光子滤除即可达到保护量子比特的
目的。

发明内容
[0004]本发明的目的在于提供一种外形类似转接器的滤波器来滤除微波通信系统工作
时信号通路中会产生不良准粒子的红外光。
[0005]一种红外线滤波器,包括输入端、输出端、滤波器腔体和滤波组件,所述滤波组件
设于所述滤波器腔体内部,所述滤波组件包括内导体,所述内导体内部设有红外线吸收材
料,所述内导体的两端通过绝缘介质与所述滤波器腔体固定支撑,所述输入端和所述输出
端分别设于所述滤波器腔体的两侧并通过衰减器与所述内导体连接。
[0006]优选的,所述输入端和所述输出端的接头可以是SMA、N和DIN中的一种或者多种形
式。
[0007]优选的,所述绝缘介质可以由聚四氟乙烯构成。
[0008]优选的,所述红外线吸收材料可以由碳化硅粉末构成。
[0009]优选的,所述内导体由铍青铜构成。
[0010]优选的,所述衰减器根据应用需求选取衰减数值。
[0011]本发明的优点在于:该种红外线滤波器,采用合适介电常数的高匹配的红外线吸
波材料作为滤波器的主体,可以有效地吸收掉微波通信传输路径中夹杂的红外波;采用加
衰减器技术,使得该红外线滤波器在微波频段的端口驻波指标非常好,且易于生产装配调
试,器件体积小,性能稳定,能够很好地满足目前相关系统的需求。

附图说明
[0012]图1为本发明的正面的主视剖面图。
[0013]其中:1-输入端,2-输出端,3-滤波器腔体,4-红外线吸收材料,5-绝缘介质,6-衰
减器,7-内导体,8-滤波组件。


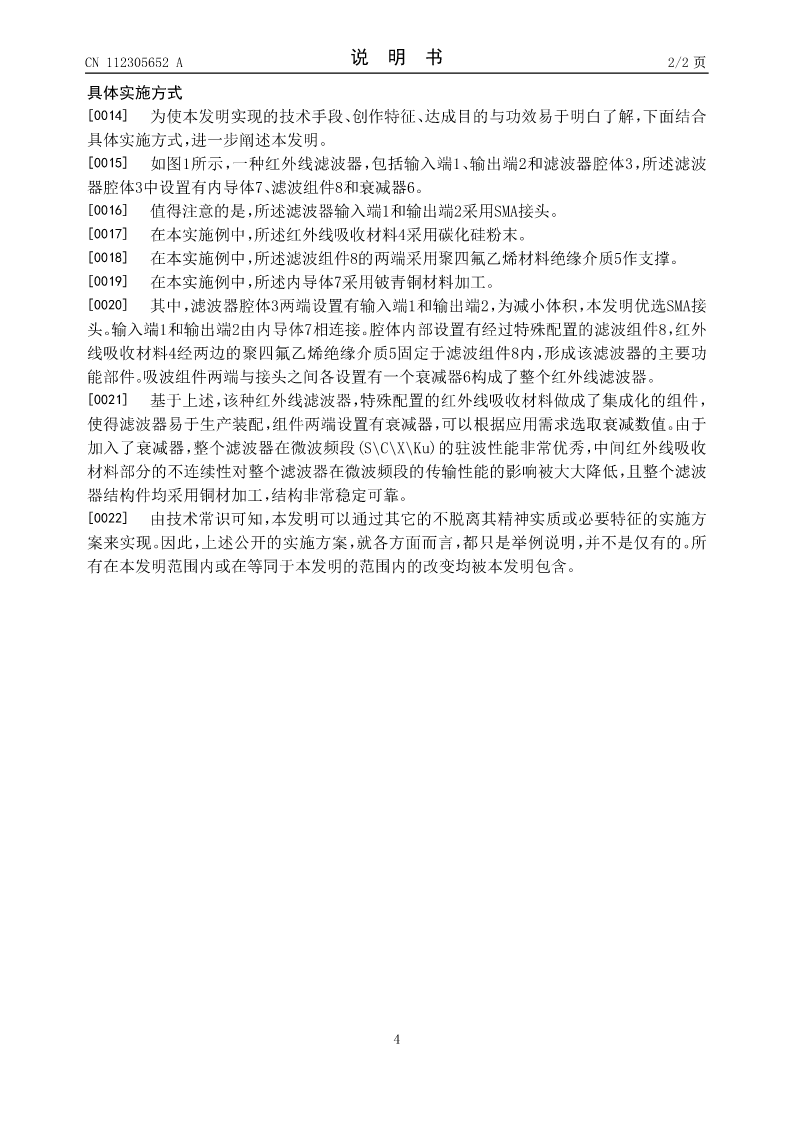

3
