2019112294916一种丙烯醛水合制备3-羟基丙醛的催化剂,其制法及应用.pdf

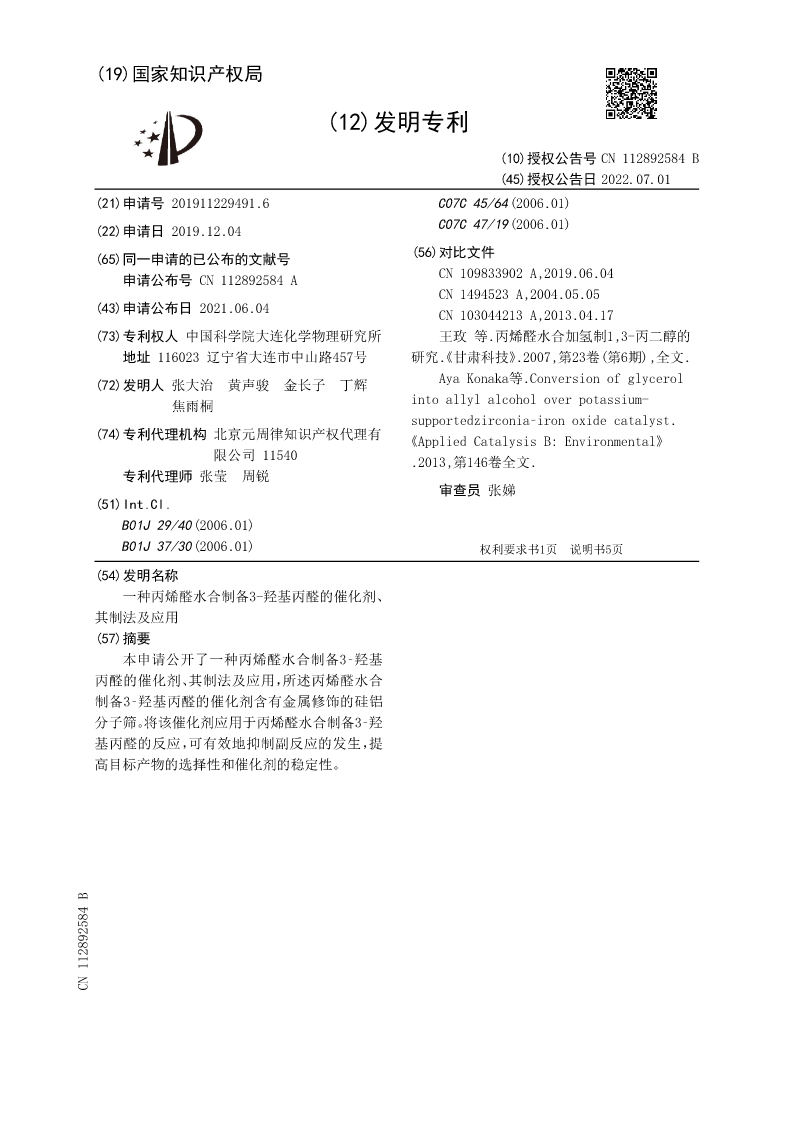

(19)国家知识产权局

(12)发明专利

(10)授权公告号CN112892584B
(45)授权公告日2022.07.01
(21)申请号201911229491.6C07C45/64(2006.01)
(22)申请日2019.12.04C07C47/19(2006.01)
(65)同一申请的已公布的文献号(56)对比文件
申请公布号CN112892584ACN109833902A,2019.06.04
CN1494523A,2004.05.05
(43)申请公布日2021.06.04CN103044213A,2013.04.17
(73)专利权人中国科学院大连化学物理研究所王玫等.丙烯醛水合加氢制1,3-丙二醇的
地址116023辽宁省大连市中山路457号研究《.甘肃科技》.2007,第23卷(第6期),全文.
(72)发明人张大治黄声骏金长子丁辉AyaKonaka等.Conversionofglycerol
焦雨桐intoallylalcoholoverpotassium-
supportedzirconia–ironoxidecatalyst.
(74)专利代理机构北京元周律知识产权代理有《AppliedCatalysisB:Environmental》
限公司11540.2013,第146卷全文.
专利代理师张莹周锐
审查员张娣
(51)Int.Cl.

B01J29/40(2006.01)
B01J37/30(2006.01)权利要求书1页说明书5页
(54)发明名称
一种丙烯醛水合制备3-羟基丙醛的催化剂、
其制法及应用
(57)摘要
本申请公开了一种丙烯醛水合制备3‑羟基
丙醛的催化剂、其制法及应用，所述丙烯醛水合
制备3‑羟基丙醛的催化剂含有金属修饰的硅铝
分子筛。将该催化剂应用于丙烯醛水合制备3‑羟
基丙醛的反应，可有效地抑制副反应的发生，提
高目标产物的选择性和催化剂的稳定性。
CN112892584B

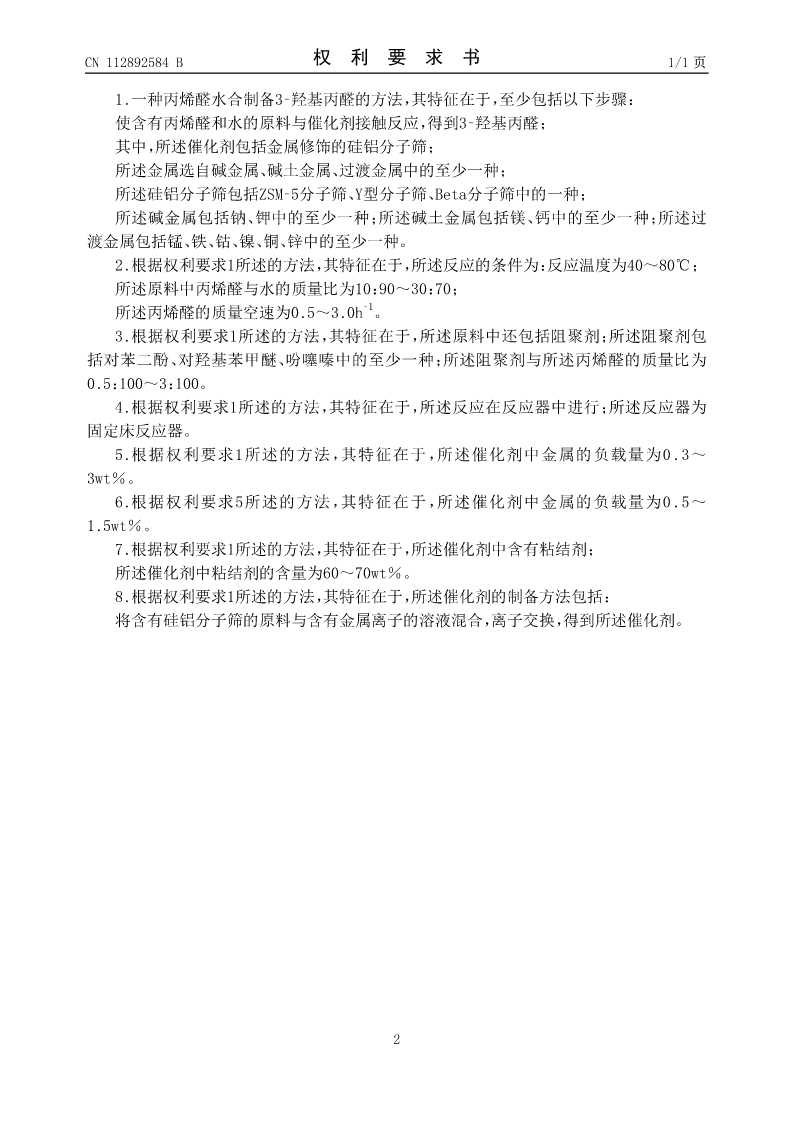

CN112892584B权利要求书1/1页

1.一种丙烯醛水合制备3‑羟基丙醛的方法，其特征在于，至少包括以下步骤：
使含有丙烯醛和水的原料与催化剂接触反应，得到3‑羟基丙醛；
其中，所述催化剂包括金属修饰的硅铝分子筛；
所述金属选自碱金属、碱土金属、过渡金属中的至少一种；
所述硅铝分子筛包括ZSM‑5分子筛、Y型分子筛、Beta分子筛中的一种；
所述碱金属包括钠、钾中的至少一种；所述碱土金属包括镁、钙中的至少一种；所述过
渡金属包括锰、铁、钴、镍、铜、锌中的至少一种。
2.根据权利要求1所述的方法，其特征在于，所述反应的条件为：反应温度为40～80℃；
所述原料中丙烯醛与水的质量比为10：90～30：70；
所述丙烯醛的质量空速为0.5～3.0h‑1。
3.根据权利要求1所述的方法，其特征在于，所述原料中还包括阻聚剂；所述阻聚剂包
括对苯二酚、对羟基苯甲醚、吩噻嗪中的至少一种；所述阻聚剂与所述丙烯醛的质量比为
0.5：100～3：100。
4.根据权利要求1所述的方法，其特征在于，所述反应在反应器中进行；所述反应器为
固定床反应器。
5.根据权利要求1所述的方法，其特征在于，所述催化剂中金属的负载量为0.3～
3wt％。
6.根据权利要求5所述的方法，其特征在于，所述催化剂中金属的负载量为0.5～
1.5wt％。
7.根据权利要求1所述的方法，其特征在于，所述催化剂中含有粘结剂；
所述催化剂中粘结剂的含量为60～70wt％。
8.根据权利要求1所述的方法，其特征在于，所述催化剂的制备方法包括：
将含有硅铝分子筛的原料与含有金属离子的溶液混合，离子交换，得到所述催化剂。

2

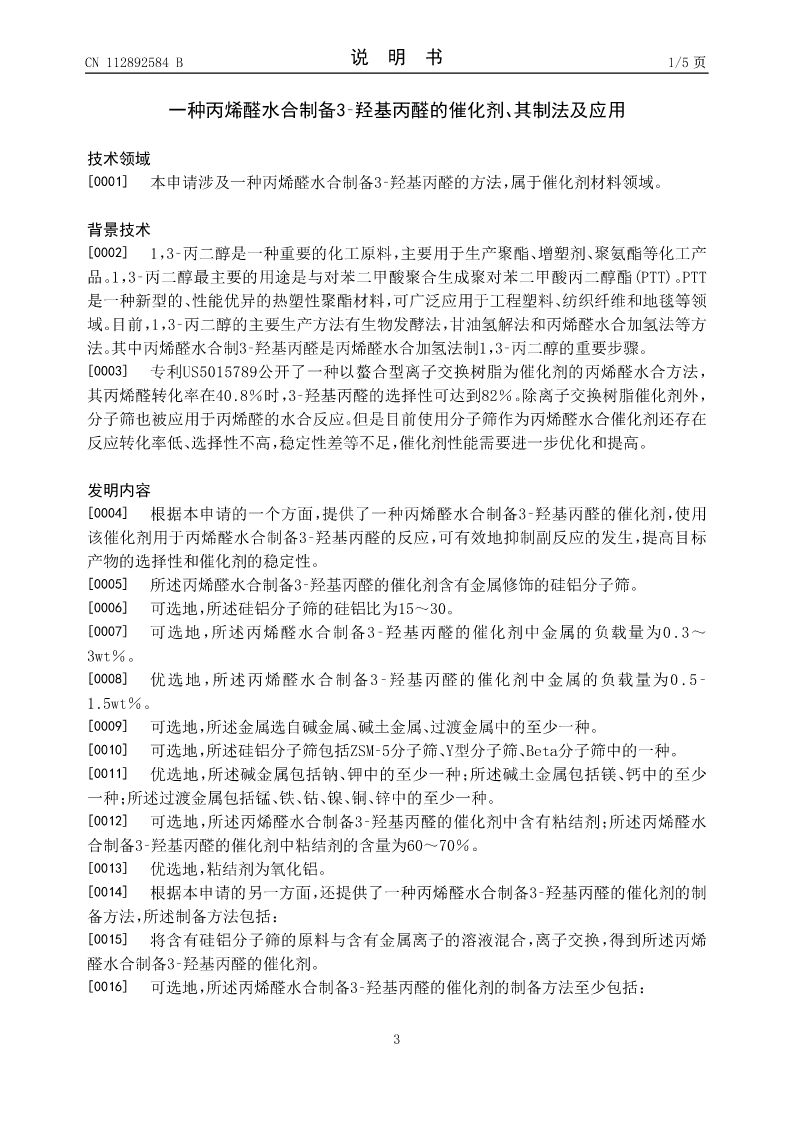

CN112892584B说明书1/5页

一种丙烯醛水合制备3‑羟基丙醛的催化剂、其制法及应用

技术领域
[0001]本申请涉及一种丙烯醛水合制备3‑羟基丙醛的方法，属于催化剂材料领域。

背景技术
[0002]1，3‑丙二醇是一种重要的化工原料，主要用于生产聚酯、增塑剂、聚氨酯等化工产
品。1，3‑丙二醇最主要的用途是与对苯二甲酸聚合生成聚对苯二甲酸丙二醇酯(PTT)。PTT
是一种新型的、性能优异的热塑性聚酯材料，可广泛应用于工程塑料、纺织纤维和地毯等领
域。目前，1，3‑丙二醇的主要生产方法有生物发酵法，甘油氢解法和丙烯醛水合加氢法等方
法。其中丙烯醛水合制3‑羟基丙醛是丙烯醛水合加氢法制1，3‑丙二醇的重要步骤。
[0003]专利US5015789公开了一种以螯合型离子交换树脂为催化剂的丙烯醛水合方法，
其丙烯醛转化率在40.8％时，3‑羟基丙醛的选择性可达到82％。除离子交换树脂催化剂外，
分子筛也被应用于丙烯醛的水合反应。但是目前使用分子筛作为丙烯醛水合催化剂还存在
反应转化率低、选择性不高，稳定性差等不足
