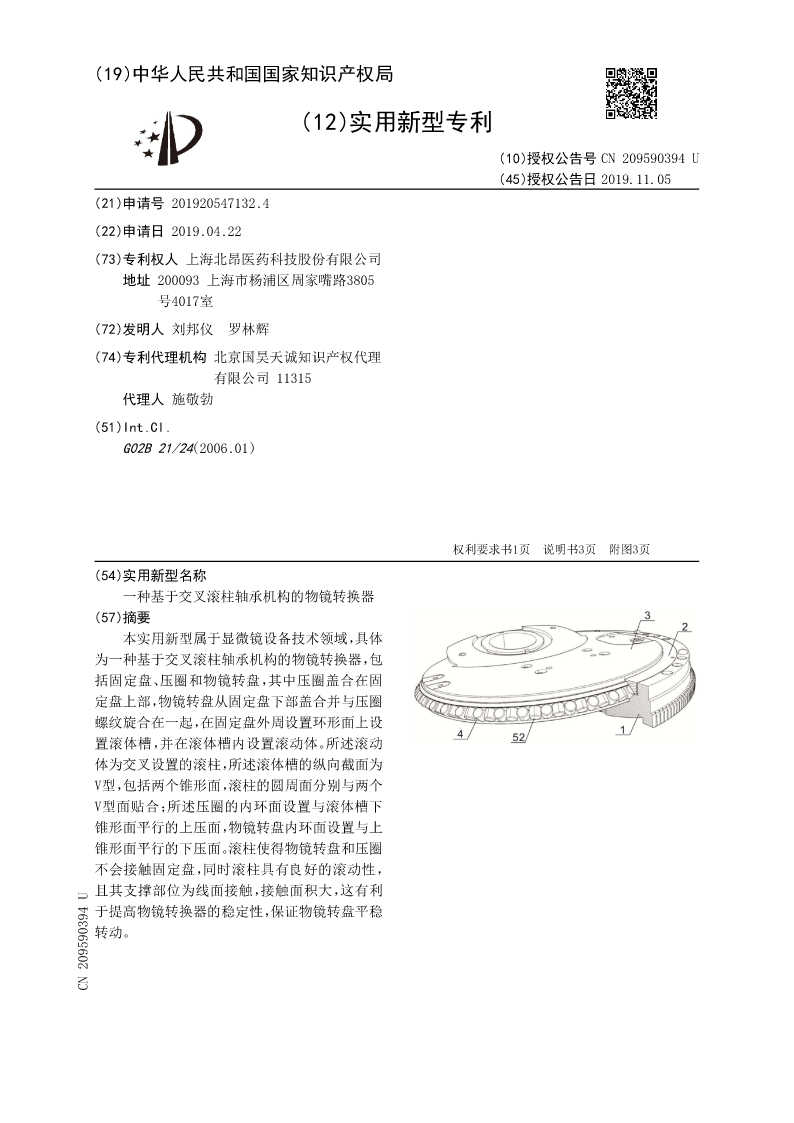

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN209590394U
(45)授权公告日2019.11.05
(21)申请号201920547132.4
(22)申请日2019.04.22
(73)专利权人上海北昂医药科技股份有限公司
地址200093上海市杨浦区周家嘴路3805
号4017室
(72)发明人刘邦仪罗林辉
(74)专利代理机构北京国昊天诚知识产权代理
有限公司11315
代理人施敬勃
(51)Int.Cl.
G02B21/24(2006.01)

权利要求书1页说明书3页附图3页
(54)实用新型名称
一种基于交叉滚柱轴承机构的物镜转换器
(57)摘要
本实用新型属于显微镜设备技术领域，具体
为一种基于交叉滚柱轴承机构的物镜转换器，包
括固定盘、压圈和物镜转盘，其中压圈盖合在固
定盘上部，物镜转盘从固定盘下部盖合并与压圈
螺纹旋合在一起，在固定盘外周设置环形面上设
置滚体槽，并在滚体槽内设置滚动体。所述滚动
体为交叉设置的滚柱，所述滚体槽的纵向截面为
V型，包括两个锥形面，滚柱的圆周面分别与两个
V型面贴合；所述压圈的内环面设置与滚体槽下
锥形面平行的上压面，物镜转盘内环面设置与上
锥形面平行的下压面。滚柱使得物镜转盘和压圈
不会接触固定盘，同时滚柱具有良好的滚动性，
且其支撑部位为线面接触，接触面积大，这有利
于提高物镜转换器的稳定性，保证物镜转盘平稳
转动。
CN209590394U

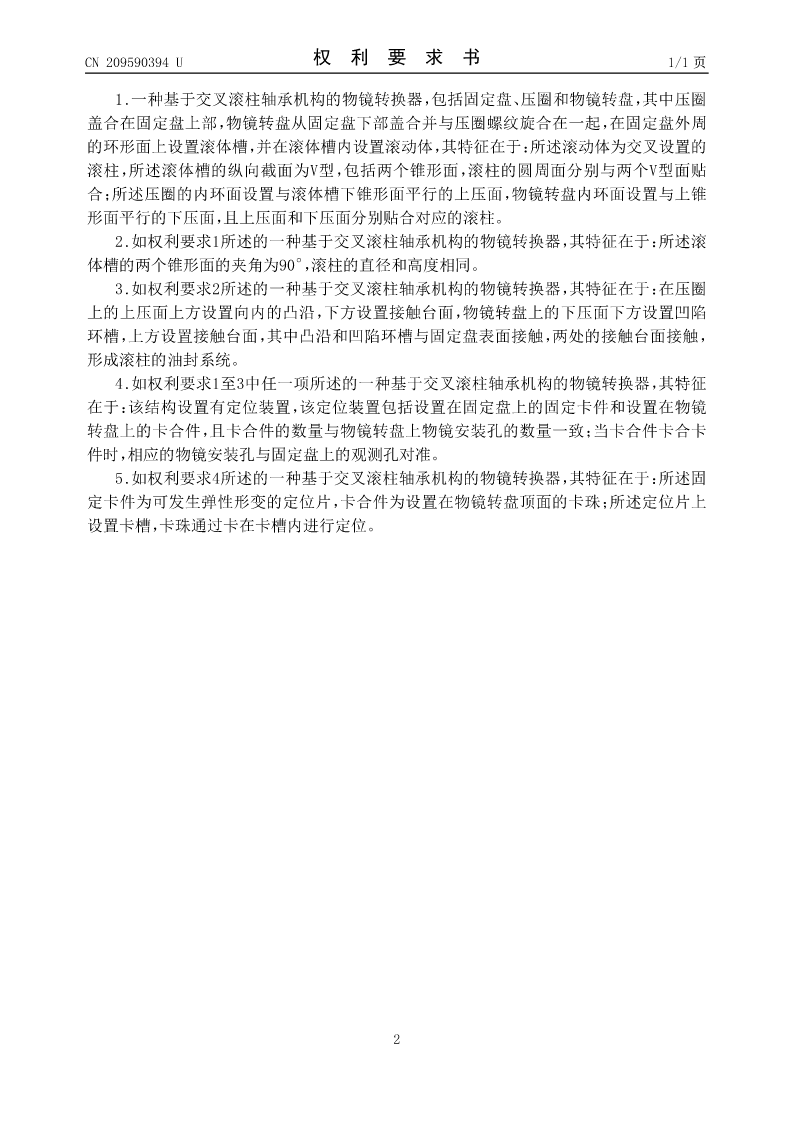

CN209590394U权利要求书1/1页

1.一种基于交叉滚柱轴承机构的物镜转换器，包括固定盘、压圈和物镜转盘，其中压圈
盖合在固定盘上部，物镜转盘从固定盘下部盖合并与压圈螺纹旋合在一起，在固定盘外周
的环形面上设置滚体槽，并在滚体槽内设置滚动体，其特征在于：所述滚动体为交叉设置的
滚柱，所述滚体槽的纵向截面为V型，包括两个锥形面，滚柱的圆周面分别与两个V型面贴
合；所述压圈的内环面设置与滚体槽下锥形面平行的上压面，物镜转盘内环面设置与上锥
形面平行的下压面，且上压面和下压面分别贴合对应的滚柱。
2.如权利要求1所述的一种基于交叉滚柱轴承机构的物镜转换器，其特征在于：所述滚
体槽的两个锥形面的夹角为90°，滚柱的直径和高度相同。
3.如权利要求2所述的一种基于交叉滚柱轴承机构的物镜转换器，其特征在于：在压圈
上的上压面上方设置向内的凸沿，下方设置接触台面，物镜转盘上的下压面下方设置凹陷
环槽，上方设置接触台面，其中凸沿和凹陷环槽与固定盘表面接触，两处的接触台面接触，
形成滚柱的油封系统。
4.如权利要求1至3中任一项所述的一种基于交叉滚柱轴承机构的物镜转换器，其特征
在于：该结构设置有定位装置，该定位装置包括设置在固定盘上的固定卡件和设置在物镜
转盘上的卡合件，且卡合件的数量与物镜转盘上物镜安装孔的数量一致；当卡合件卡合卡
件时，相应的物镜安装孔与固定盘上的观测孔对准。
5.如权利要求4所述的一种基于交叉滚柱轴承机构的物镜转换器，其特征在于：所述固
定卡件为可发生弹性形变的定位片，卡合件为设置在物镜转盘顶面的卡珠；所述定位片上
设置卡槽，卡珠通过卡在卡槽内进行定位。

2

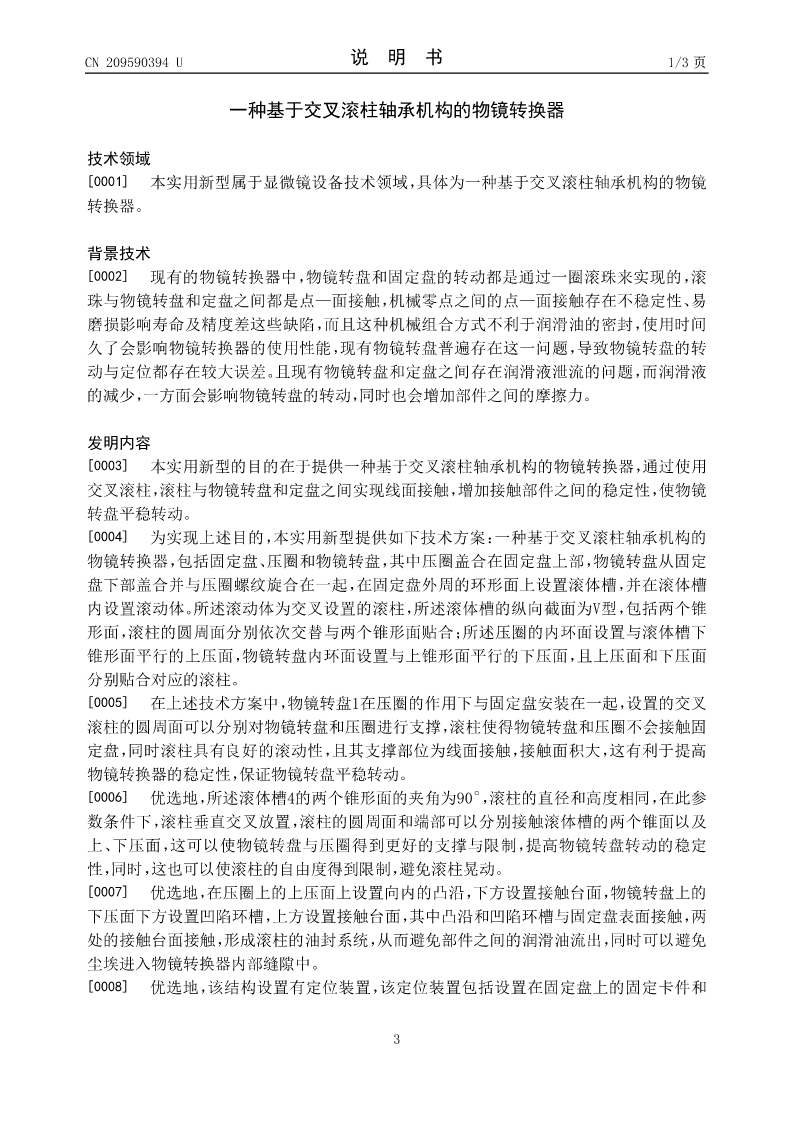

CN209590394U说明书1/3页

一种基于交叉滚柱轴承机构的物镜转换器

技术领域
[0001]本实用新型属于显微镜设备技术领域，具体为一种基于交叉滚柱轴承机构的物镜
转换器。

背景技术
[0002]现有的物镜转换器中，物镜转盘和固定盘的转动都是通过一圈滚珠来实现的，滚
珠与物镜转盘和定盘之间都是点—面接触，机械零点之间的点—面接触存在不稳定性、易
磨损影响寿命及精度差这些缺陷，而且这种机械组合方式不利于润滑油的密封，使用时间
久了会影响物镜转换器的使用性能，现有物镜转盘普遍存在这一问题，导致物镜转盘的转
动与定位都存在较大误差。且现有物镜转盘和定盘之间存在润滑液泄流的问题，而润滑液
的减少，一方面会影响物镜转盘的转动，同时也会增加部件之间的摩擦力。

发明内容
[0003]本实用新型的目的在于提供一种基于交叉滚柱轴承机构的物镜转换器，通过使用
交叉滚柱，滚柱与物镜转盘和定盘之间实现线面接触，增加接触部件之间的稳定性，使物镜
转盘平稳转动。
[0004]为实现上述目的，本实用新型提供如下技术方案：一种基于交叉滚柱轴承机构的
物镜转换器，包括固定盘、压圈和物镜转盘，其中压圈盖合在固定盘上部，物镜转盘从固定
盘下部盖合并与压圈螺纹旋合在一起，在固定盘外周的环形面上设置滚体槽，并在滚体槽
内设置滚动体。所述滚动体为交叉设置的滚柱，所述滚体槽的纵向截面为V型，包括两个锥
形面，滚柱的圆周面分别依次交替与两个锥形面贴合；所述压圈的内环面设置与滚体槽下
锥形面平行的上压面，物镜转盘内环面设置与上锥形面平行的
