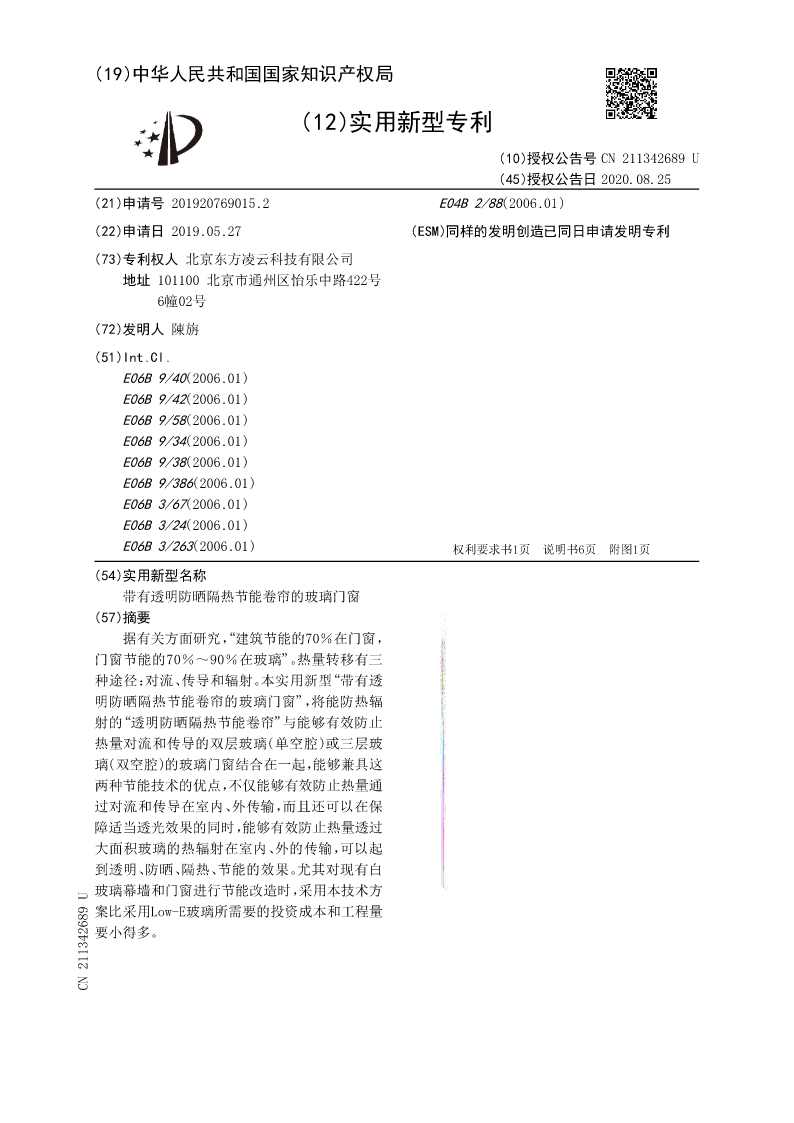

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN211342689U
(45)授权公告日2020.08.25
(21)申请号201920769015.2E04B2/88(2006.01)
(22)申请日2019.05.27(ESM)同样的发明创造已同日申请发明专利

(73)专利权人北京东方凌云科技有限公司
地址101100北京市通州区怡乐中路422号
6幢02号
(72)发明人陳旃
(51)Int.Cl.
E06B9/40(2006.01)
E06B9/42(2006.01)
E06B9/58(2006.01)
E06B9/34(2006.01)
E06B9/38(2006.01)
E06B9/386(2006.01)
E06B3/67(2006.01)
E06B3/24(2006.01)
E06B3/263(2006.01)权利要求书1页说明书6页附图1页
(54)实用新型名称
带有透明防晒隔热节能卷帘的玻璃门窗
(57)摘要
据有关方面研究，“建筑节能的70％在门窗，
门窗节能的70％～90％在玻璃”。热量转移有三
种途径：对流、传导和辐射。本实用新型“带有透
明防晒隔热节能卷帘的玻璃门窗”，将能防热辐
射的“透明防晒隔热节能卷帘”与能够有效防止
热量对流和传导的双层玻璃(单空腔)或三层玻
璃(双空腔)的玻璃门窗结合在一起，能够兼具这
两种节能技术的优点，不仅能够有效防止热量通
过对流和传导在室内、外传输，而且还可以在保
障适当透光效果的同时，能够有效防止热量透过
大面积玻璃的热辐射在室内、外的传输，可以起
到透明、防晒、隔热、节能的效果。尤其对现有白
玻璃幕墙和门窗进行节能改造时，采用本技术方
案比采用Low-E玻璃所需要的投资成本和工程量
要小得多。
CN211342689U

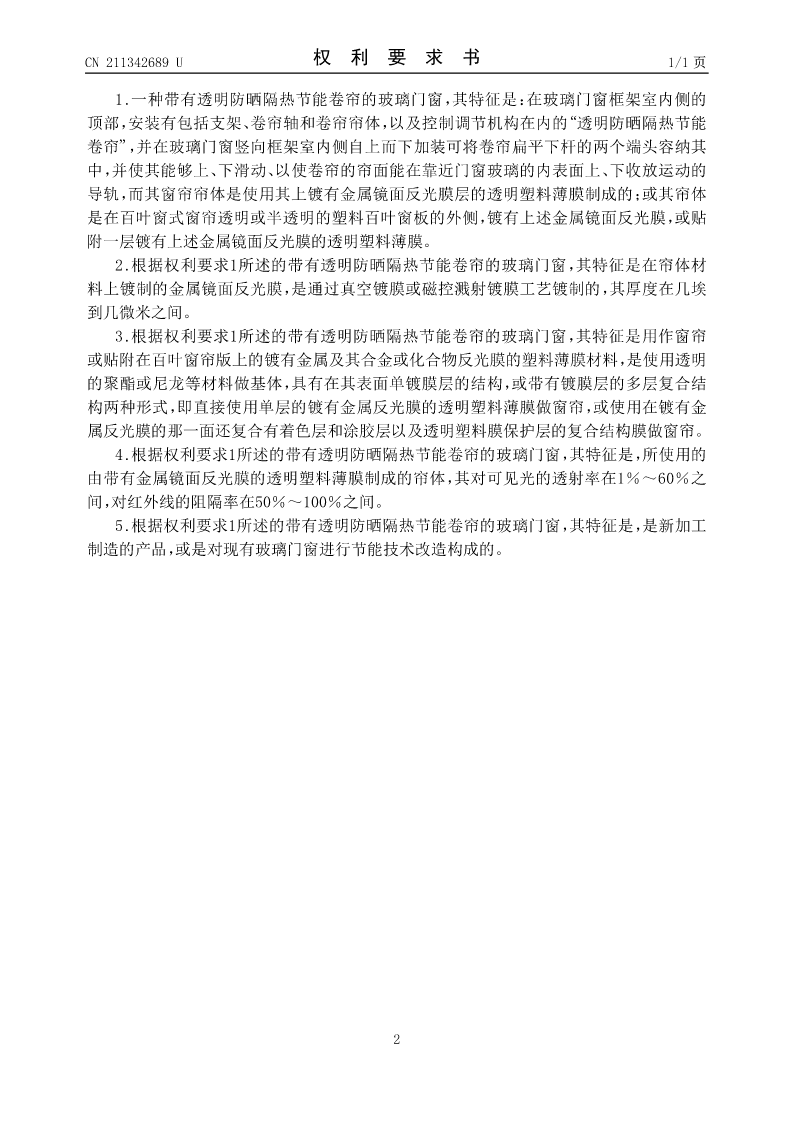

CN211342689U权利要求书1/1页

1.一种带有透明防晒隔热节能卷帘的玻璃门窗，其特征是：在玻璃门窗框架室内侧的
顶部，安装有包括支架、卷帘轴和卷帘帘体，以及控制调节机构在内的“透明防晒隔热节能
卷帘”，并在玻璃门窗竖向框架室内侧自上而下加装可将卷帘扁平下杆的两个端头容纳其
中，并使其能够上、下滑动、以使卷帘的帘面能在靠近门窗玻璃的内表面上、下收放运动的
导轨，而其窗帘帘体是使用其上镀有金属镜面反光膜层的透明塑料薄膜制成的；或其帘体
是在百叶窗式窗帘透明或半透明的塑料百叶窗板的外侧，镀有上述金属镜面反光膜，或贴
附一层镀有上述金属镜面反光膜的透明塑料薄膜。
2.根据权利要求1所述的带有透明防晒隔热节能卷帘的玻璃门窗，其特征是在帘体材
料上镀制的金属镜面反光膜，是通过真空镀膜或磁控溅射镀膜工艺镀制的，其厚度在几埃
到几微米之间。
3.根据权利要求1所述的带有透明防晒隔热节能卷帘的玻璃门窗，其特征是用作窗帘
或贴附在百叶窗帘版上的镀有金属及其合金或化合物反光膜的塑料薄膜材料，是使用透明
的聚酯或尼龙等材料做基体，具有在其表面单镀膜层的结构，或带有镀膜层的多层复合结
构两种形式，即直接使用单层的镀有金属反光膜的透明塑料薄膜做窗帘，或使用在镀有金
属反光膜的那一面还复合有着色层和涂胶层以及透明塑料膜保护层的复合结构膜做窗帘。
4.根据权利要求1所述的带有透明防晒隔热节能卷帘的玻璃门窗，其特征是，所使用的
由带有金属镜面反光膜的透明塑料薄膜制成的帘体，其对可见光的透射率在1％～60％之
间，对红外线的阻隔率在50％～100％之间。
5.根据权利要求1所述的带有透明防晒隔热节能卷帘的玻璃门窗，其特征是，是新加工
制造的产品，或是对现有玻璃门窗进行节能技术改造构成的。

2

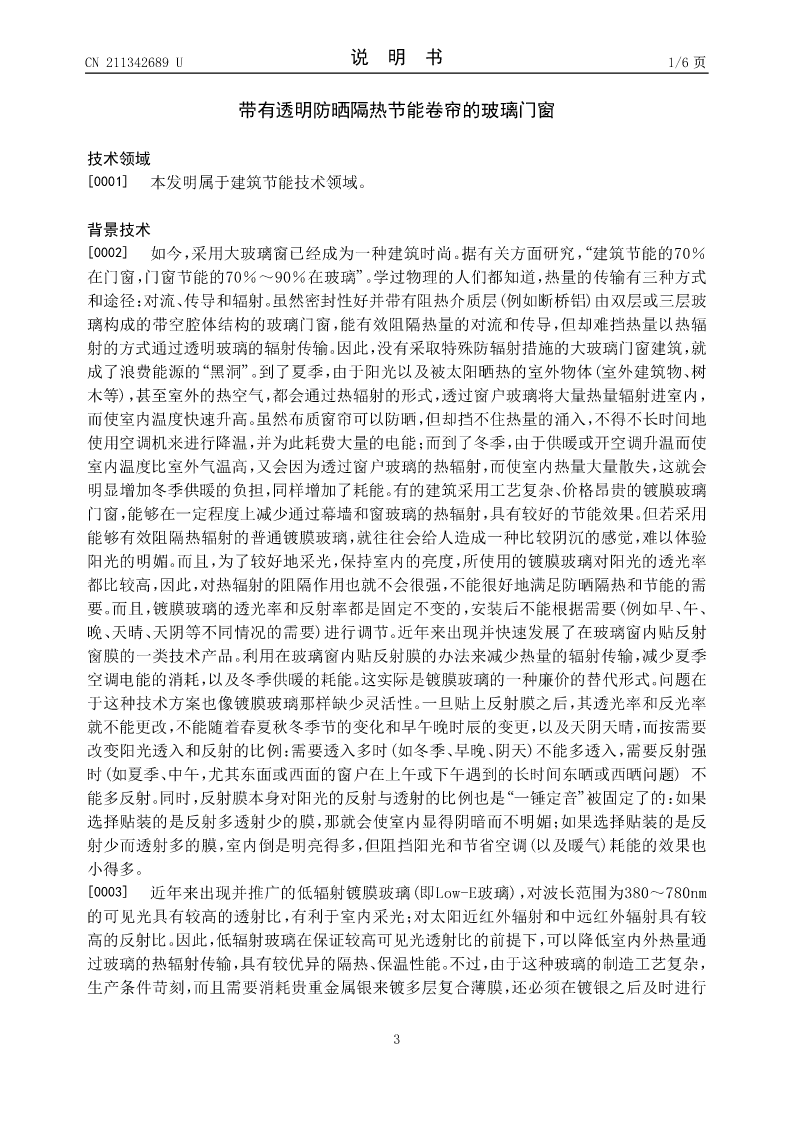

CN211342689U说明书1/6页

带有透明防晒隔热节能卷帘的玻璃门窗

技术领域
[0001]本发明属于建筑节能技术领域。

背景技术
[0002]如今，采用大玻璃窗已经成为一种建筑时尚。据有关方面研究，“建筑节能的70％
在门窗，门窗节能的70％～90％在玻璃”。学过物理的人们都知道，热量的传输有三种方式
和途径：对流、传导和辐射。虽然密封性好并带有阻热介质层(例如断桥铝)由双层或三层玻
璃构成的带空腔体结构的玻璃门窗，能有效阻隔热量的对流和传导，但却难挡热量以热辐
射的方式通过透明玻璃的辐射传输。因此，没有采取特殊防辐射措施的大玻璃门窗建筑，就
成了浪费能源的“黑洞”。到了夏季，由于阳光以及被太阳晒热的室外物体(室外建筑物、树
木等)，甚至室外的热空气，都会通过热辐射的形式，透过窗户玻璃将大量热量辐射进室内，
而使室内温度快速升高。虽然布质窗帘可以防晒，但却挡不住热量的涌入，不得不长时间地
使用空调机来进行降温，并为此耗费大量的电能；而到了冬季，由于供暖或开空调升温而使
室内温度比室外气温高，又会因为透过窗户玻璃的热辐射，
