2020108016889一种连接铜排表面涂敷用绝缘粉末涂料及其制备方法.pdf 立即下载
2024-08-17
约9.2千字
约10页
0
1.2MB
举报 版权申诉
预览加载中,请您耐心等待几秒...

2020108016889一种连接铜排表面涂敷用绝缘粉末涂料及其制备方法.pdf

2020108016889一种连接铜排表面涂敷用绝缘粉末涂料及其制备方法.pdf

预览

免费试读已结束,剩余 5 页请下载文档后查看

10 金币

下载文档

如果您无法下载资料,请参考说明:

1、部分资料下载需要金币,请确保您的账户上有足够的金币

2、已购买过的文档,再次下载不重复扣费

3、资料包下载后请先用软件解压,在使用对应软件打开

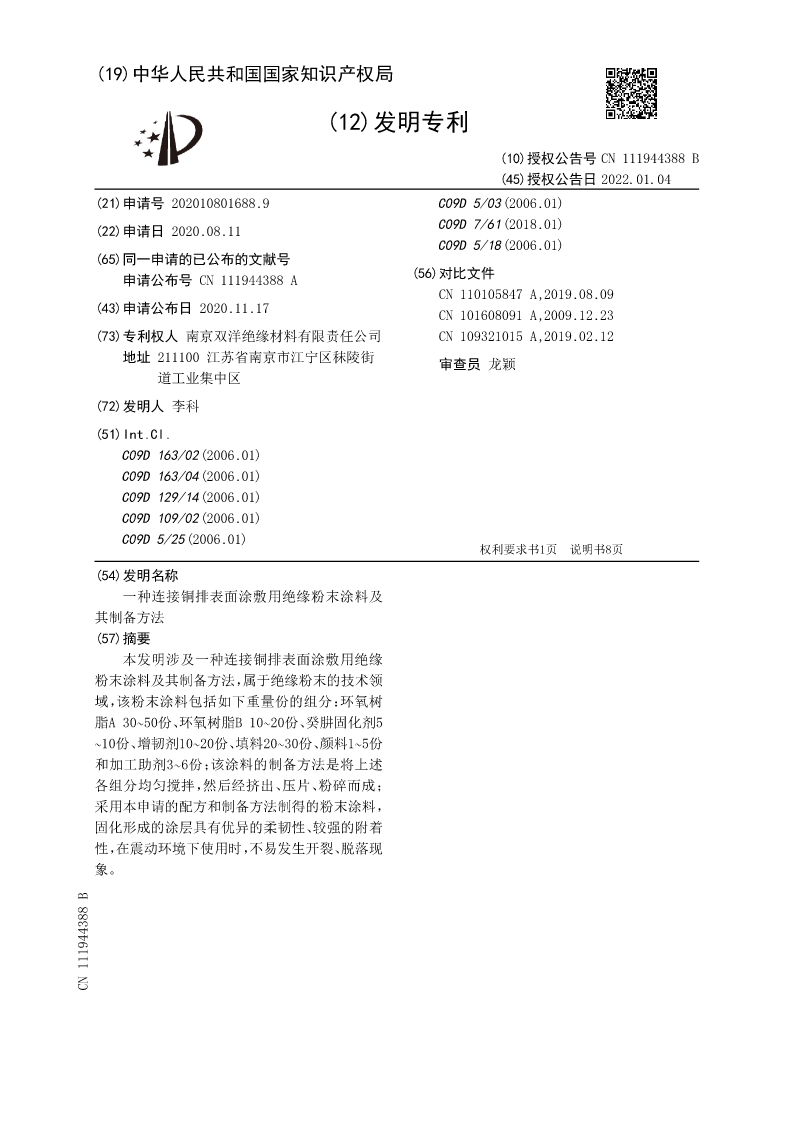

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN111944388B
(45)授权公告日2022.01.04
(21)申请号202010801688.9C09D5/03(2006.01)
(22)申请日2020.08.11C09D7/61(2018.01)
C09D5/18(2006.01)
(65)同一申请的已公布的文献号
申请公布号CN111944388A(56)对比文件
CN110105847A,2019.08.09
(43)申请公布日2020.11.17CN101608091A,2009.12.23
(73)专利权人南京双洋绝缘材料有限责任公司CN109321015A,2019.02.12
地址211100江苏省南京市江宁区秣陵街审查员龙颖
道工业集中区

(72)发明人李科
(51)Int.Cl.
C09D163/02(2006.01)
C09D163/04(2006.01)
C09D129/14(2006.01)
C09D109/02(2006.01)
C09D5/25(2006.01)
权利要求书1页说明书8页
(54)发明名称
一种连接铜排表面涂敷用绝缘粉末涂料及
其制备方法
(57)摘要
本发明涉及一种连接铜排表面涂敷用绝缘
粉末涂料及其制备方法,属于绝缘粉末的技术领
域,该粉末涂料包括如下重量份的组分:环氧树
脂A30~50份、环氧树脂B10~20份、癸肼固化剂5
~10份、增韧剂10~20份、填料20~30份、颜料1~5份
和加工助剂3~6份;该涂料的制备方法是将上述
各组分均匀搅拌,然后经挤出、压片、粉碎而成;
采用本申请的配方和制备方法制得的粉末涂料,
固化形成的涂层具有优异的柔韧性、较强的附着
性,在震动环境下使用时,不易发生开裂、脱落现
象。
CN111944388B

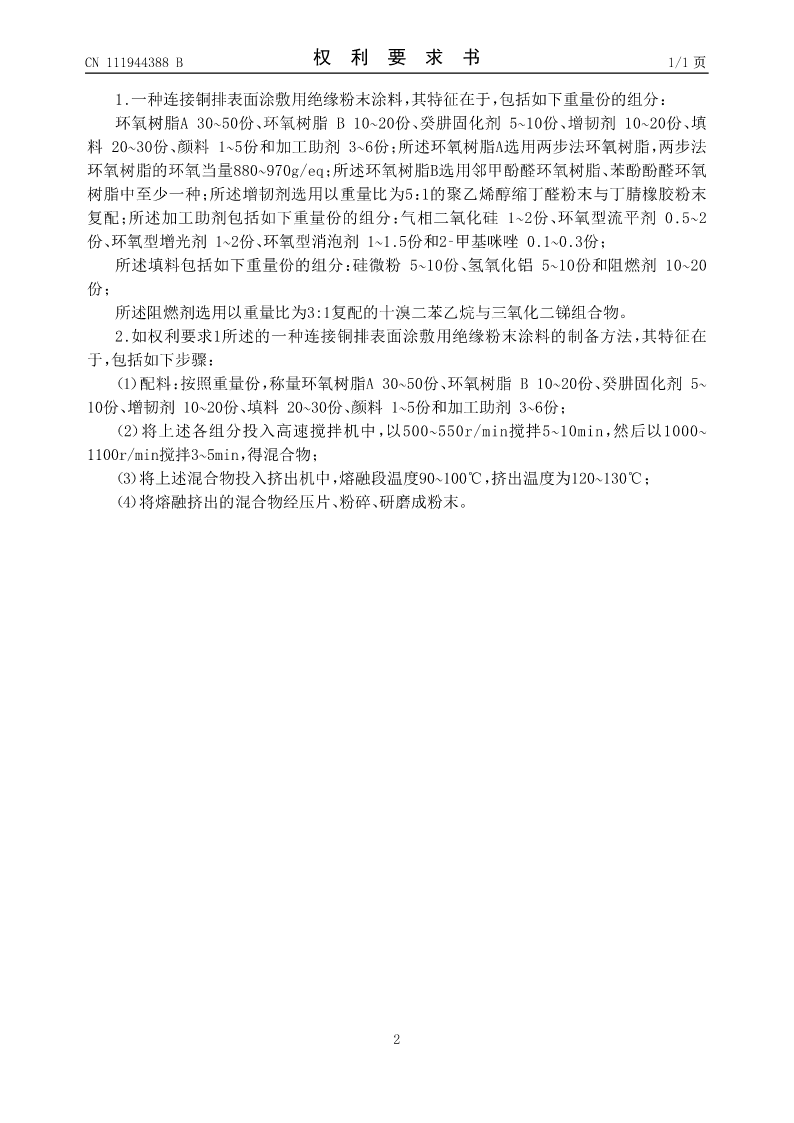

CN111944388B权利要求书1/1页

1.一种连接铜排表面涂敷用绝缘粉末涂料,其特征在于,包括如下重量份的组分:
环氧树脂A30~50份、环氧树脂B10~20份、癸肼固化剂5~10份、增韧剂10~20份、填
料20~30份、颜料1~5份和加工助剂3~6份;所述环氧树脂A选用两步法环氧树脂,两步法
环氧树脂的环氧当量880~970g/eq;所述环氧树脂B选用邻甲酚醛环氧树脂、苯酚酚醛环氧
树脂中至少一种;所述增韧剂选用以重量比为5:1的聚乙烯醇缩丁醛粉末与丁腈橡胶粉末
复配;所述加工助剂包括如下重量份的组分:气相二氧化硅1~2份、环氧型流平剂0.5~2
份、环氧型增光剂1~2份、环氧型消泡剂1~1.5份和2‑甲基咪唑0.1~0.3份;
所述填料包括如下重量份的组分:硅微粉5~10份、氢氧化铝5~10份和阻燃剂10~20
份;
所述阻燃剂选用以重量比为3:1复配的十溴二苯乙烷与三氧化二锑组合物。
2.如权利要求1所述的一种连接铜排表面涂敷用绝缘粉末涂料的制备方法,其特征在
于,包括如下步骤:
(1)配料:按照重量份,称量环氧树脂A30~50份、环氧树脂B10~20份、癸肼固化剂5~
10份、增韧剂10~20份、填料20~30份、颜料1~5份和加工助剂3~6份;
(2)将上述各组分投入高速搅拌机中,以500~550r/min搅拌5~10min,然后以1000~
1100r/min搅拌3~5min,得混合物;
(3)将上述混合物投入挤出机中,熔融段温度90~100℃,挤出温度为120~130℃;
(4)将熔融挤出的混合物经压片、粉碎、研磨成粉末。


2

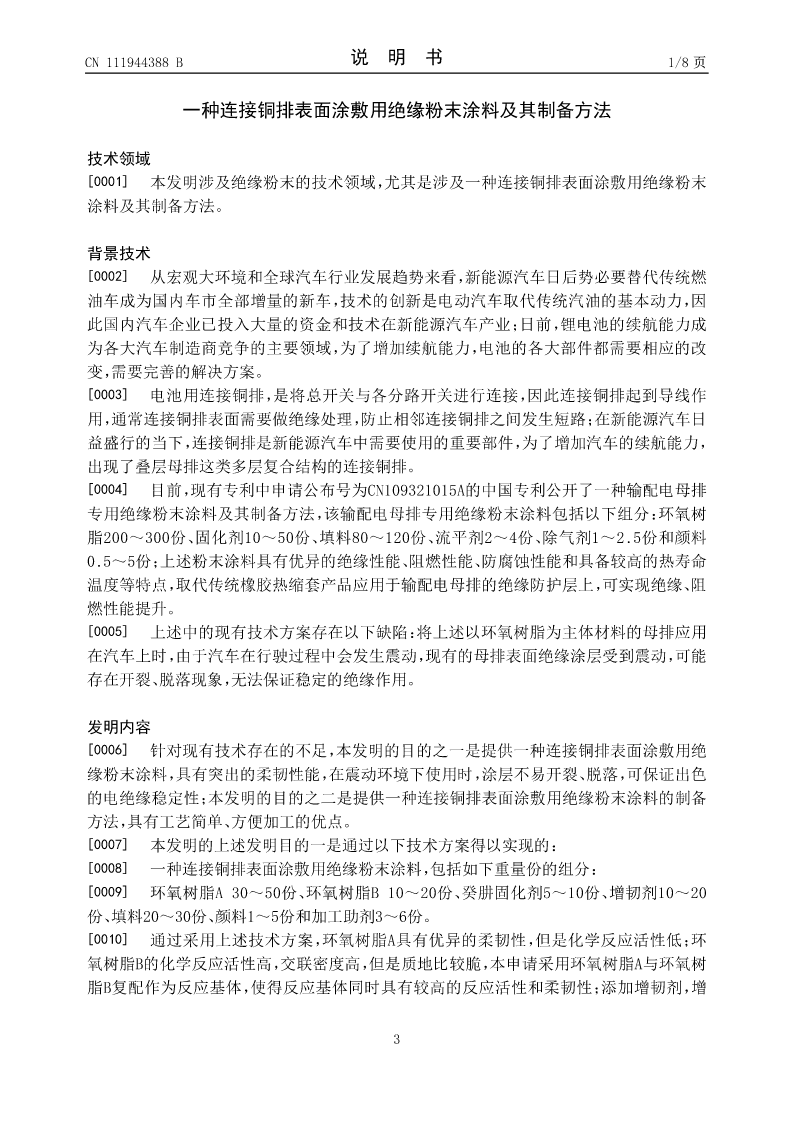

CN111944388B说明书1/8页

一种连接铜排表面涂敷用绝缘粉末涂料及其制备方法

技术领域
[0001]本发明涉及绝缘粉末的技术领域,尤其是涉及一种连接铜排表面涂敷用绝缘粉末
涂料及其制备方法。

背景技术
[0002]从宏观大环境和全球汽车行业发展趋势来看,新能源汽车日后势必要替代传统燃
油车成为国内车市全部增量的新车,技术的创新是电动汽车取代传统汽油的基本动力,因
此国内汽车企业已投入大量的资金和技术在新能源汽车产业;日前,锂电池的续航能力成
为各大汽车制造商竞争的主要领域,为了增加续航能力,电池的各大部件都需要相应的改
变,需要完善的解决方案。
[0003]电池用连接铜排,是将总开关与各分路开关进行连接,因此连接铜排起到导线作
用,通常连接铜排表面需要做绝缘处理,防止相邻连接铜排之间发生短路;在新能源汽车日
益盛行的当下,连接铜排是新能源汽车中需要使用的重要部件,为了增加汽车的续航能力,
出现了叠层母排这类多层复合结构的连接铜排。
[0004]目前,现有专利中申请公布号为CN109321015A的中国专利公开了一种输配电母排
专用绝缘粉末涂料及其制备方法,该输配电母排专用绝缘粉末涂料包括以下组分:环氧树
脂200~300份、固化
查看更多
单篇购买
VIP会员(1亿+VIP文档免费下)

扫码即表示接受《下载须知》

2020108016889一种连接铜排表面涂敷用绝缘粉末涂料及其制备方法

文档大小:1.2MB

限时特价:扫码查看

• 请登录后再进行扫码购买
• 使用微信/支付宝扫码注册及付费下载,详阅 用户协议 隐私政策
• 如已在其他页面进行付款,请刷新当前页面重试
• 付费购买成功后,此文档可永久免费下载
全场最划算
12个月
199.0
¥360.0
限时特惠
3个月
69.9
¥90.0
新人专享
1个月
19.9
¥30.0
24个月
398.0
¥720.0
6个月会员
139.9
¥180.0

6亿VIP文档任选,共次下载特权。

已优惠

微信/支付宝扫码完成支付,可开具发票

VIP尽享专属权益

VIP文档免费下载

赠送VIP文档免费下载次数

阅读免打扰

去除文档详情页间广告

专属身份标识

尊贵的VIP专属身份标识

高级客服

一对一高级客服服务

多端互通

电脑端/手机端权益通用
