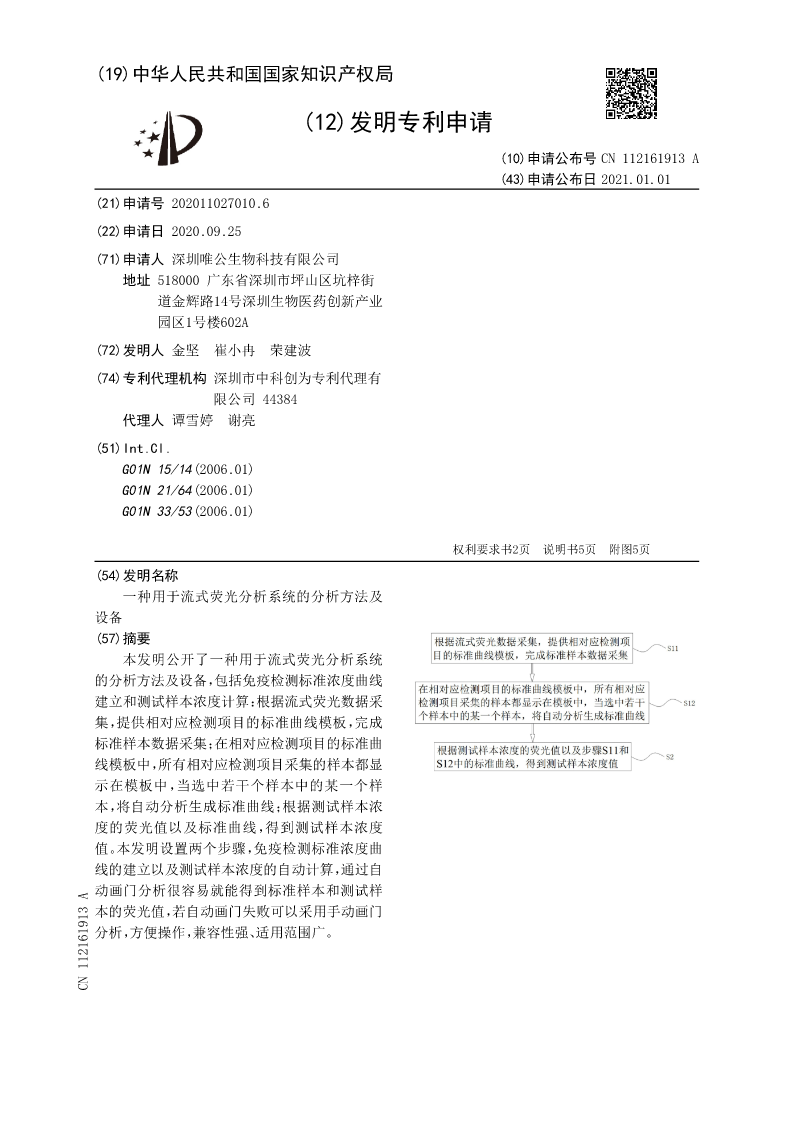

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN112161913A
(43)申请公布日2021.01.01
(21)申请号202011027010.6
(22)申请日2020.09.25
(71)申请人深圳唯公生物科技有限公司
地址518000广东省深圳市坪山区坑梓街
道金辉路14号深圳生物医药创新产业
园区1号楼602A
(72)发明人金坚崔小冉荣建波
(74)专利代理机构深圳市中科创为专利代理有
限公司44384
代理人谭雪婷谢亮
(51)Int.Cl.
G01N15/14(2006.01)
G01N21/64(2006.01)
G01N33/53(2006.01)

权利要求书2页说明书5页附图5页
(54)发明名称
一种用于流式荧光分析系统的分析方法及
设备
(57)摘要
本发明公开了一种用于流式荧光分析系统
的分析方法及设备，包括免疫检测标准浓度曲线
建立和测试样本浓度计算：根据流式荧光数据采
集，提供相对应检测项目的标准曲线模板，完成
标准样本数据采集；在相对应检测项目的标准曲
线模板中，所有相对应检测项目采集的样本都显
示在模板中，当选中若干个样本中的某一个样
本，将自动分析生成标准曲线；根据测试样本浓
度的荧光值以及标准曲线，得到测试样本浓度
值。本发明设置两个步骤，免疫检测标准浓度曲
线的建立以及测试样本浓度的自动计算，通过自
动画门分析很容易就能得到标准样本和测试样
本的荧光值，若自动画门失败可以采用手动画门
分析，方便操作，兼容性强、适用范围广。
CN112161913A

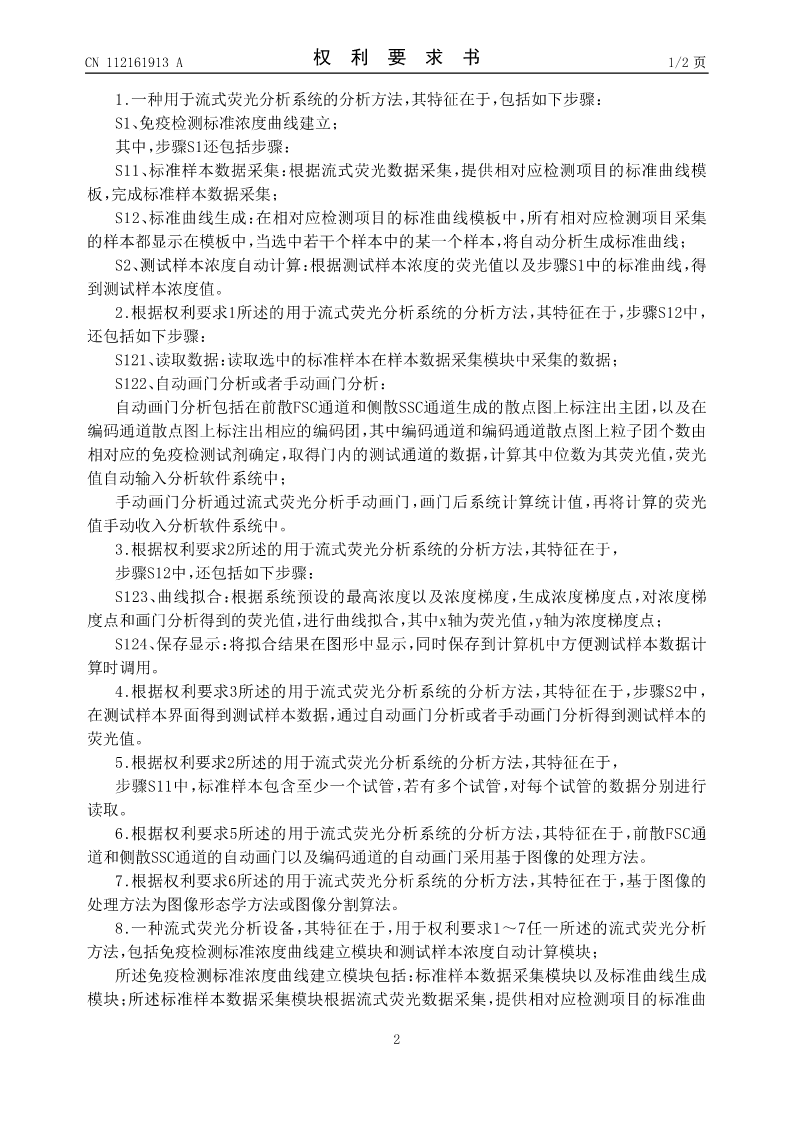

CN112161913A权利要求书1/2页

1.一种用于流式荧光分析系统的分析方法，其特征在于，包括如下步骤：
S1、免疫检测标准浓度曲线建立；
其中，步骤S1还包括步骤：
S11、标准样本数据采集：根据流式荧光数据采集，提供相对应检测项目的标准曲线模
板，完成标准样本数据采集；
S12、标准曲线生成：在相对应检测项目的标准曲线模板中，所有相对应检测项目采集
的样本都显示在模板中，当选中若干个样本中的某一个样本，将自动分析生成标准曲线；
S2、测试样本浓度自动计算：根据测试样本浓度的荧光值以及步骤S1中的标准曲线，得
到测试样本浓度值。
2.根据权利要求1所述的用于流式荧光分析系统的分析方法，其特征在于，步骤S12中，
还包括如下步骤：
S121、读取数据：读取选中的标准样本在样本数据采集模块中采集的数据；
S122、自动画门分析或者手动画门分析：
自动画门分析包括在前散FSC通道和侧散SSC通道生成的散点图上标注出主团，以及在
编码通道散点图上标注出相应的编码团，其中编码通道和编码通道散点图上粒子团个数由
相对应的免疫检测试剂确定，取得门内的测试通道的数据，计算其中位数为其荧光值，荧光
值自动输入分析软件系统中；
手动画门分析通过流式荧光分析手动画门，画门后系统计算统计值，再将计算的荧光
值手动收入分析软件系统中。
3.根据权利要求2所述的用于流式荧光分析系统的分析方法，其特征在于，
步骤S12中，还包括如下步骤：
S123、曲线拟合：根据系统预设的最高浓度以及浓度梯度，生成浓度梯度点，对浓度梯
度点和画门分析得到的荧光值，进行曲线拟合，其中x轴为荧光值，y轴为浓度梯度点；
S124、保存显示：将拟合结果在图形中显示，同时保存到计算机中方便测试样本数据计
算时调用。
4.根据权利要求3所述的用于流式荧光分析系统的分析方法，其特征在于，步骤S2中，
在测试样本界面得到测试样本数据，通过自动画门分析或者手动画门分析得到测试样本的
荧光值。
5.根据权利要求2所述的用于流式荧光分析系统的分析方法，其特征在于，
步骤S11中，标准样本包含至少一个试管，若有多个试管，对每个试管的数据分别进行
读取。
6.根据权利要求5所述的用于流式荧光分析系统的分析方法，其特征在于，前散FSC通
道和侧散SSC通道的自动画门以及编码通道的自动画门采用基于图像的处理方法。
7.根据权利要求6所述的用于流式荧光分析系统的分析方法，其特征在于，基于图像的
处理方法为图像形态学方法或图像分割算法。
8.一种流式荧光分析设备，其特征在于，用于权利要求1～7任一所述的流式荧光分析
方法，包括免疫检测标准浓度曲线建立模块和测试样本浓度自动计算模块；
所述免疫检测标准浓度曲线建立模块包括：标准样本数据采集模块以及标准曲线生成
模块；所述标准样本数据采集模块根据流式荧光数据采集，提供相对应检测项目的标准曲

2

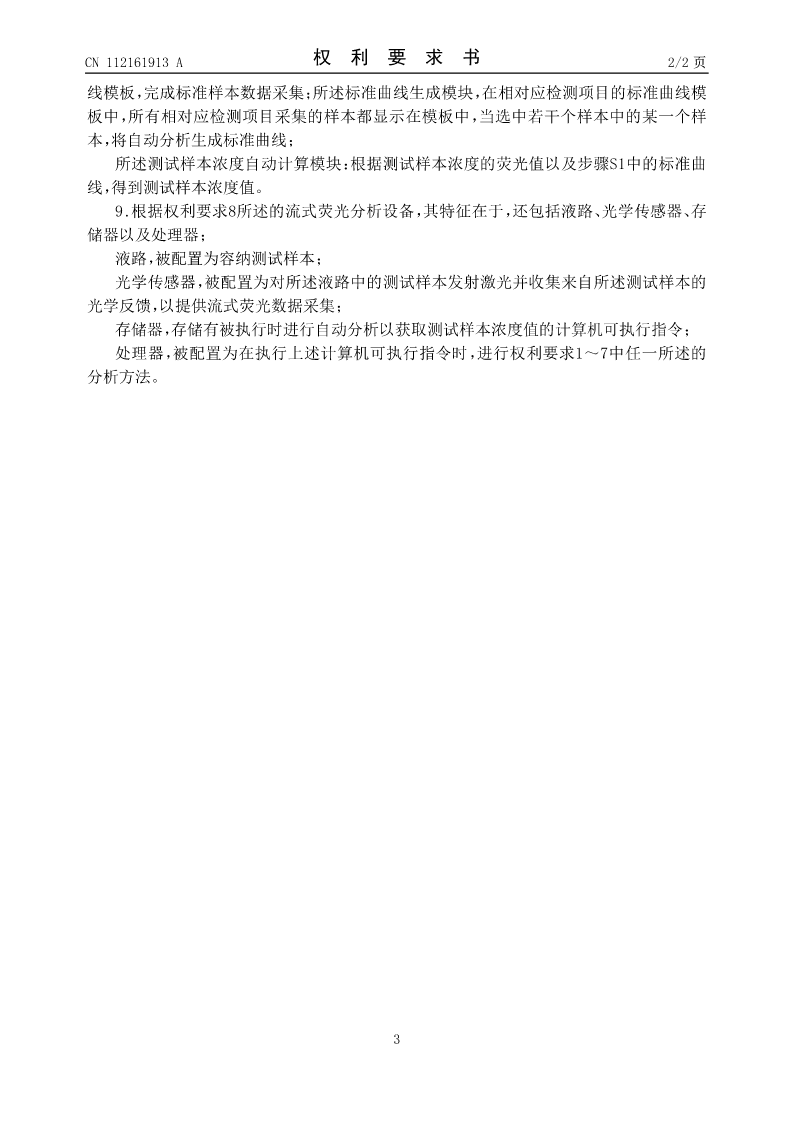

CN112161913A权利要求书2/2页
线模板，完成标准样本数据采集；所述标准曲线生成模块，在相对应检测项目的标准曲线模
板中，所有相对应检测项目采集的样本都显示在模板中，当选中若干个样本中的某一个样
本，将自动分析生
