(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN213055334U
(45)授权公告日2021.04.27
(21)申请号202020911628.8B28B3/02(2006.01)
(22)申请日2020.05.27B28B13/02(2006.01)

(73)专利权人福州美佳环保资源开发有限公司
地址350000福建省福州市晋安区寿山乡
岭头街38号
(72)发明人许新华
(74)专利代理机构福州市鼓楼区年盛知识产权
代理事务所(普通合伙)
35254
代理人吴小波
(51)Int.Cl.
B28B15/00(2006.01)
B28B17/02(2006.01)
B28B17/04(2006.01)
B28B11/24(2006.01)
权利要求书2页说明书4页附图6页
(54)实用新型名称
一种垃圾焚烧炉渣制砖液压制砖机
(57)摘要
本实用新型公开了一种垃圾焚烧炉渣制砖
液压制砖机，包括基座、液压机主体、活动立架、
传送装置、磨球箱、搅拌室和干燥机，所述基座的
一侧构造有供液压机主体安装的安装槽，且基座
的另一侧设置有磨球箱和搅拌室，所述磨球箱的
底面高于搅拌室的顶端，且磨球箱底面构造为向
搅拌室方向倾斜的面，所述磨球箱的底端外侧斜
向连接有出料管件，且出料管件向搅拌室的上方
延伸，所述磨球箱的上方设置有集尘罩，且传送
装置为三段式结构，且首端与尾端高度不一并平
行设置，所述传送装置下设置有多组支撑杆件，
且传送装置内设置有传送带。该垃圾焚烧炉渣制
砖液压制砖机，结构合理，制砖紧密，且能回收金
属材质并预防砖块生锈，具有较高的实用价值。
CN213055334U

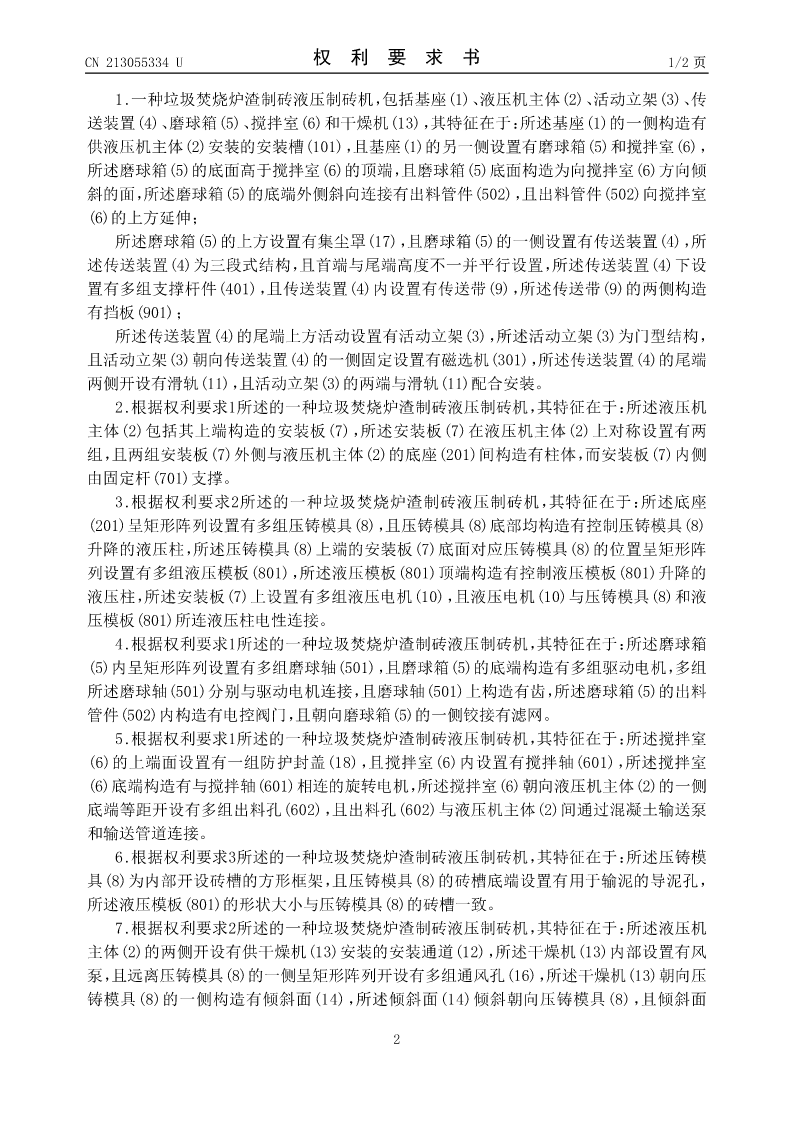

CN213055334U权利要求书1/2页

1.一种垃圾焚烧炉渣制砖液压制砖机，包括基座(1)、液压机主体(2)、活动立架(3)、传
送装置(4)、磨球箱(5)、搅拌室(6)和干燥机(13)，其特征在于：所述基座(1)的一侧构造有
供液压机主体(2)安装的安装槽(101)，且基座(1)的另一侧设置有磨球箱(5)和搅拌室(6)，
所述磨球箱(5)的底面高于搅拌室(6)的顶端，且磨球箱(5)底面构造为向搅拌室(6)方向倾
斜的面，所述磨球箱(5)的底端外侧斜向连接有出料管件(502)，且出料管件(502)向搅拌室
(6)的上方延伸；
所述磨球箱(5)的上方设置有集尘罩(17)，且磨球箱(5)的一侧设置有传送装置(4)，所
述传送装置(4)为三段式结构，且首端与尾端高度不一并平行设置，所述传送装置(4)下设
置有多组支撑杆件(401)，且传送装置(4)内设置有传送带(9)，所述传送带(9)的两侧构造
有挡板(901)；
所述传送装置(4)的尾端上方活动设置有活动立架(3)，所述活动立架(3)为门型结构，
且活动立架(3)朝向传送装置(4)的一侧固定设置有磁选机(301)，所述传送装置(4)的尾端
两侧开设有滑轨(11)，且活动立架(3)的两端与滑轨(11)配合安装。
2.根据权利要求1所述的一种垃圾焚烧炉渣制砖液压制砖机，其特征在于：所述液压机
主体(2)包括其上端构造的安装板(7)，所述安装板(7)在液压机主体(2)上对称设置有两
组，且两组安装板(7)外侧与液压机主体(2)的底座(201)间构造有柱体，而安装板(7)内侧
由固定杆(701)支撑。
3.根据权利要求2所述的一种垃圾焚烧炉渣制砖液压制砖机，其特征在于：所述底座
(201)呈矩形阵列设置有多组压铸模具(8)，且压铸模具(8)底部均构造有控制压铸模具(8)
升降的液压柱，所述压铸模具(8)上端的安装板(7)底面对应压铸模具(8)的位置呈矩形阵
列设置有多组液压模板(801)，所述液压模板(801)顶端构造有控制液压模板(801)升降的
液压柱，所述安装板(7)上设置有多组液压电机(10)，且液压电机(10)与压铸模具(8)和液
压模板(801)所连液压柱电性连接。
4.根据权利要求1所述的一种垃圾焚烧炉渣制砖液压制砖机，其特征在于：所述磨球箱
(5)内呈矩形阵列设置有多组磨球轴(501)，且磨球箱(5)的底端构造有多组驱动电机，多组
所述磨球轴(501)分别与驱动电机连接，且磨球轴(501)上构造有齿，所述磨球箱(5)的出料
管件(502)内构造有电控阀门，且朝向磨球箱(5)的一侧铰接有滤网。
5.根据权利要求1所述的一种垃圾焚烧炉渣制砖液压制砖机，其特征在于：所述搅拌室
(6)的上端面设置有一组防护封盖(18)，且搅拌室(6)内设置有搅拌轴(601)，所述搅拌室
(6)底端构造有与搅拌轴(601)相连的旋转电机，所述搅拌室(6)朝向液压机主体(2)的一侧
底端等距开设有多组出料孔(602)，且出料孔(602)与液压机主体(2)间通过混凝土输送泵
和输送
