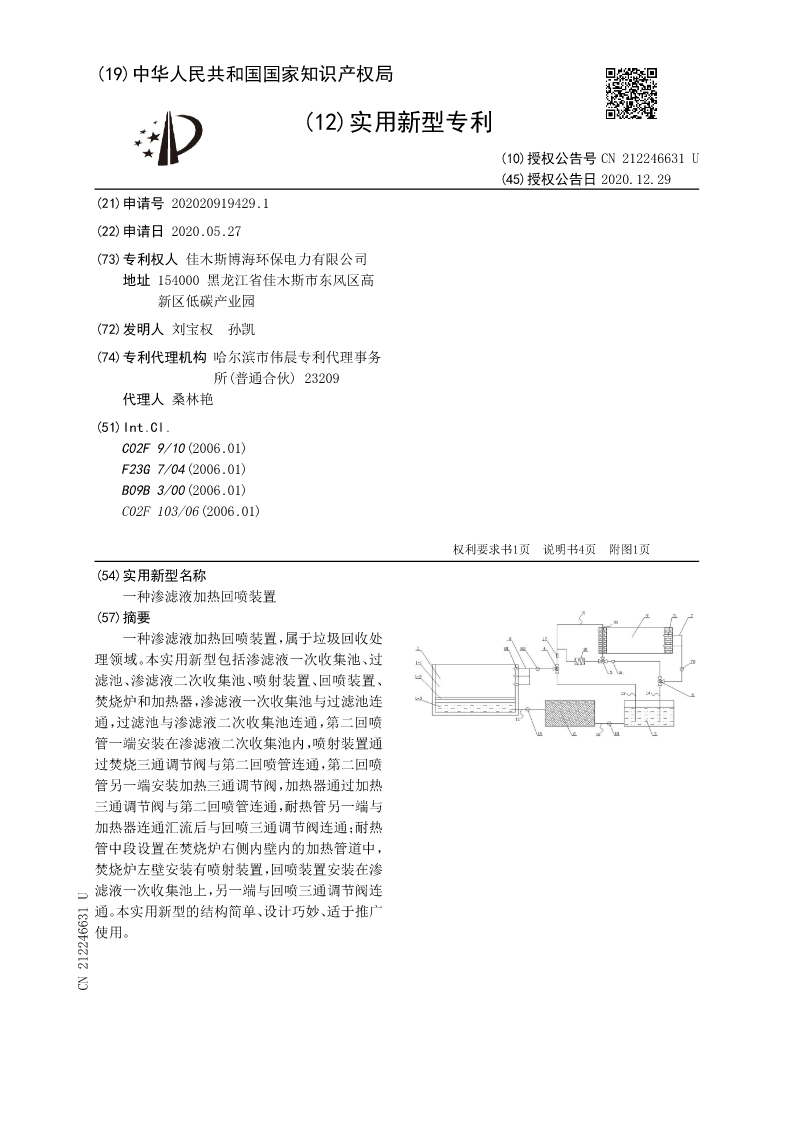

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN212246631U
(45)授权公告日2020.12.29
(21)申请号202020919429.1
(22)申请日2020.05.27
(73)专利权人佳木斯博海环保电力有限公司
地址154000黑龙江省佳木斯市东风区高
新区低碳产业园
(72)发明人刘宝权孙凯
(74)专利代理机构哈尔滨市伟晨专利代理事务
所(普通合伙)23209
代理人桑林艳
(51)Int.Cl.
C02F9/10(2006.01)
F23G7/04(2006.01)
B09B3/00(2006.01)
C02F103/06(2006.01)


权利要求书1页说明书4页附图1页
(54)实用新型名称
一种渗滤液加热回喷装置
(57)摘要
一种渗滤液加热回喷装置,属于垃圾回收处
理领域。本实用新型包括渗滤液一次收集池、过
滤池、渗滤液二次收集池、喷射装置、回喷装置、
焚烧炉和加热器,渗滤液一次收集池与过滤池连
通,过滤池与渗滤液二次收集池连通,第二回喷
管一端安装在渗滤液二次收集池内,喷射装置通
过焚烧三通调节阀与第二回喷管连通,第二回喷
管另一端安装加热三通调节阀,加热器通过加热
三通调节阀与第二回喷管连通,耐热管另一端与
加热器连通汇流后与回喷三通调节阀连通;耐热
管中段设置在焚烧炉右侧内壁内的加热管道中,
焚烧炉左壁安装有喷射装置,回喷装置安装在渗
滤液一次收集池上,另一端与回喷三通调节阀连
通。本实用新型的结构简单、设计巧妙、适于推广
使用。
CN212246631U

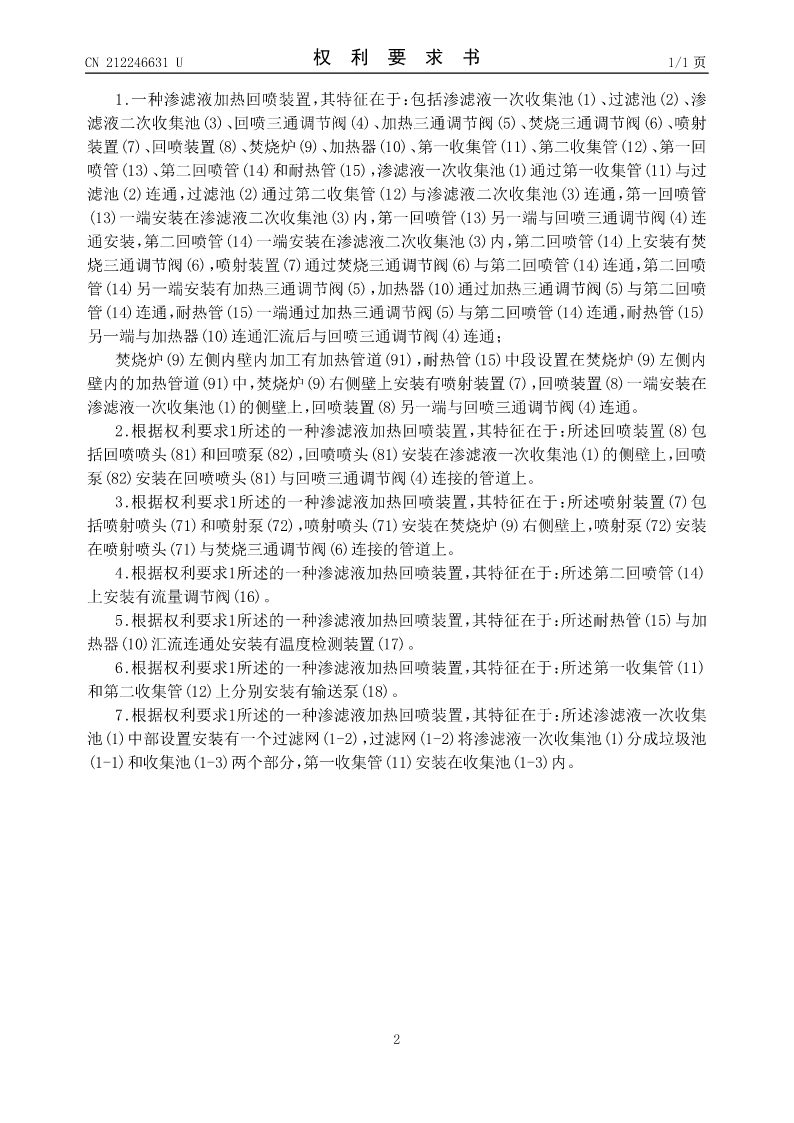

CN212246631U权利要求书1/1页

1.一种渗滤液加热回喷装置,其特征在于:包括渗滤液一次收集池(1)、过滤池(2)、渗
滤液二次收集池(3)、回喷三通调节阀(4)、加热三通调节阀(5)、焚烧三通调节阀(6)、喷射
装置(7)、回喷装置(8)、焚烧炉(9)、加热器(10)、第一收集管(11)、第二收集管(12)、第一回
喷管(13)、第二回喷管(14)和耐热管(15),渗滤液一次收集池(1)通过第一收集管(11)与过
滤池(2)连通,过滤池(2)通过第二收集管(12)与渗滤液二次收集池(3)连通,第一回喷管
(13)一端安装在渗滤液二次收集池(3)内,第一回喷管(13)另一端与回喷三通调节阀(4)连
通安装,第二回喷管(14)一端安装在渗滤液二次收集池(3)内,第二回喷管(14)上安装有焚
烧三通调节阀(6),喷射装置(7)通过焚烧三通调节阀(6)与第二回喷管(14)连通,第二回喷
管(14)另一端安装有加热三通调节阀(5),加热器(10)通过加热三通调节阀(5)与第二回喷
管(14)连通,耐热管(15)一端通过加热三通调节阀(5)与第二回喷管(14)连通,耐热管(15)
另一端与加热器(10)连通汇流后与回喷三通调节阀(4)连通;
焚烧炉(9)左侧内壁内加工有加热管道(91),耐热管(15)中段设置在焚烧炉(9)左侧内
壁内的加热管道(91)中,焚烧炉(9)右侧壁上安装有喷射装置(7),回喷装置(8)一端安装在
渗滤液一次收集池(1)的侧壁上,回喷装置(8)另一端与回喷三通调节阀(4)连通。
2.根据权利要求1所述的一种渗滤液加热回喷装置,其特征在于:所述回喷装置(8)包
括回喷喷头(81)和回喷泵(82),回喷喷头(81)安装在渗滤液一次收集池(1)的侧壁上,回喷
泵(82)安装在回喷喷头(81)与回喷三通调节阀(4)连接的管道上。
3.根据权利要求1所述的一种渗滤液加热回喷装置,其特征在于:所述喷射装置(7)包
括喷射喷头(71)和喷射泵(72),喷射喷头(71)安装在焚烧炉(9)右侧壁上,喷射泵(72)安装
在喷射喷头(71)与焚烧三通调节阀(6)连接的管道上。
4.根据权利要求1所述的一种渗滤液加热回喷装置,其特征在于:所述第二回喷管(14)
上安装有流量调节阀(16)。
5.根据权利要求1所述的一种渗滤液加热回喷装置,其特征在于:所述耐热管(15)与加
热器(10)汇流连通处安装有温度检测装置(17)。
6.根据权利要求1所述的一种渗滤液加热回喷装置,其特征在于:所述第一收集管(11)
和第二收集管(12)上分别安装有输送泵(18)。
7.根据权利要求1所述的一种渗滤液加热回喷装置,其特征在于:所述渗滤液一次收集
池(1)中部设置安装有一个过滤网(1-2),过滤网(1-2)将渗滤液一次收集池(1)分成垃圾池
(1-1)和收集池(1-3)两个部分,第一收集管(11)安装在收集池(1-3)内。


2
CN212246631U说明书1/4页

一种渗滤液加热回喷装置

技术领域
[0001]本实用新型涉及一种渗滤液加热回喷装置,属于垃圾回收处理领域。

背景技术
[00
