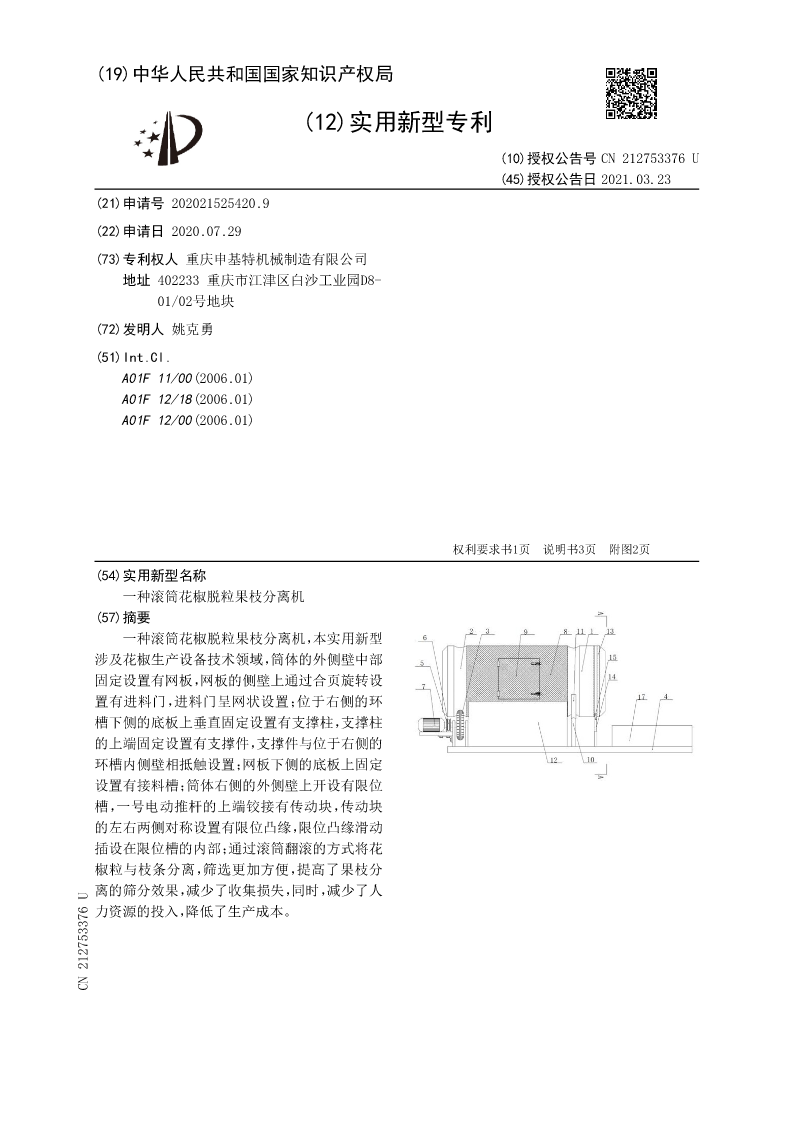

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN212753376U
(45)授权公告日2021.03.23
(21)申请号202021525420.9
(22)申请日2020.07.29
(73)专利权人重庆申基特机械制造有限公司
地址402233重庆市江津区白沙工业园D8-
01/02号地块
(72)发明人姚克勇
(51)Int.Cl.
A01F11/00(2006.01)
A01F12/18(2006.01)
A01F12/00(2006.01)




权利要求书1页说明书3页附图2页
(54)实用新型名称
一种滚筒花椒脱粒果枝分离机
(57)摘要
一种滚筒花椒脱粒果枝分离机,本实用新型
涉及花椒生产设备技术领域,筒体的外侧壁中部
固定设置有网板,网板的侧壁上通过合页旋转设
置有进料门,进料门呈网状设置;位于右侧的环
槽下侧的底板上垂直固定设置有支撑柱,支撑柱
的上端固定设置有支撑件,支撑件与位于右侧的
环槽内侧壁相抵触设置;网板下侧的底板上固定
设置有接料槽;筒体右侧的外侧壁上开设有限位
槽,一号电动推杆的上端铰接有传动块,传动块
的左右两侧对称设置有限位凸缘,限位凸缘滑动
插设在限位槽的内部;通过滚筒翻滚的方式将花
椒粒与枝条分离,筛选更加方便,提高了果枝分
离的筛分效果,减少了收集损失,同时,减少了人
力资源的投入,降低了生产成本。
CN212753376U

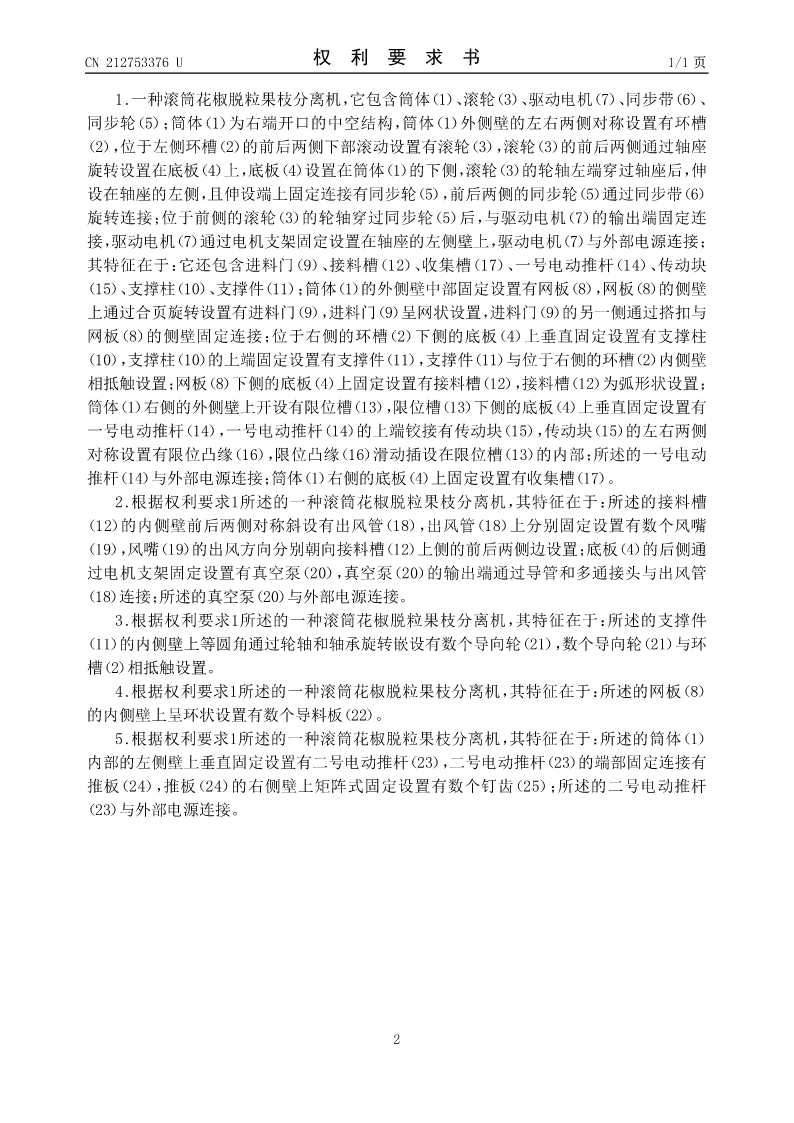

CN212753376U权利要求书1/1页

1.一种滚筒花椒脱粒果枝分离机,它包含筒体(1)、滚轮(3)、驱动电机(7)、同步带(6)、
同步轮(5);筒体(1)为右端开口的中空结构,筒体(1)外侧壁的左右两侧对称设置有环槽
(2),位于左侧环槽(2)的前后两侧下部滚动设置有滚轮(3),滚轮(3)的前后两侧通过轴座
旋转设置在底板(4)上,底板(4)设置在筒体(1)的下侧,滚轮(3)的轮轴左端穿过轴座后,伸
设在轴座的左侧,且伸设端上固定连接有同步轮(5),前后两侧的同步轮(5)通过同步带(6)
旋转连接;位于前侧的滚轮(3)的轮轴穿过同步轮(5)后,与驱动电机(7)的输出端固定连
接,驱动电机(7)通过电机支架固定设置在轴座的左侧壁上,驱动电机(7)与外部电源连接;
其特征在于:它还包含进料门(9)、接料槽(12)、收集槽(17)、一号电动推杆(14)、传动块
(15)、支撑柱(10)、支撑件(11);筒体(1)的外侧壁中部固定设置有网板(8),网板(8)的侧壁
上通过合页旋转设置有进料门(9),进料门(9)呈网状设置,进料门(9)的另一侧通过搭扣与
网板(8)的侧壁固定连接;位于右侧的环槽(2)下侧的底板(4)上垂直固定设置有支撑柱
(10),支撑柱(10)的上端固定设置有支撑件(11),支撑件(11)与位于右侧的环槽(2)内侧壁
相抵触设置;网板(8)下侧的底板(4)上固定设置有接料槽(12),接料槽(12)为弧形状设置;
筒体(1)右侧的外侧壁上开设有限位槽(13),限位槽(13)下侧的底板(4)上垂直固定设置有
一号电动推杆(14),一号电动推杆(14)的上端铰接有传动块(15),传动块(15)的左右两侧
对称设置有限位凸缘(16),限位凸缘(16)滑动插设在限位槽(13)的内部;所述的一号电动
推杆(14)与外部电源连接;筒体(1)右侧的底板(4)上固定设置有收集槽(17)。
2.根据权利要求1所述的一种滚筒花椒脱粒果枝分离机,其特征在于:所述的接料槽
(12)的内侧壁前后两侧对称斜设有出风管(18),出风管(18)上分别固定设置有数个风嘴
(19),风嘴(19)的出风方向分别朝向接料槽(12)上侧的前后两侧边设置;底板(4)的后侧通
过电机支架固定设置有真空泵(20),真空泵(20)的输出端通过导管和多通接头与出风管
(18)连接;所述的真空泵(20)与外部电源连接。
3.根据权利要求1所述的一种滚筒花椒脱粒果枝分离机,其特征在于:所述的支撑件
(11)的内侧壁上等圆角通过轮轴和轴承旋转嵌设有数个导向轮(21),数个导向轮(21)与环
槽(2)相抵触设置。
4.根据权利要求1所述的一种滚筒花椒脱粒果枝分离机,其特征在于:所述的网板(8)
的内侧壁上呈环状设置有数个导料板(22)。
5.根据权利要求1所述的一种滚筒花椒脱粒果枝分离机,其特征在于:所述的筒体(1)
内部的左侧壁上垂直固定设置有二号电动推杆(23),二号电动推杆(23)的端部固定连接有
推板(24),推板(24)的右侧壁上矩阵式固定设置有数个钉齿(25);所述的二号电动推杆
(23)与外部电源连接。


2

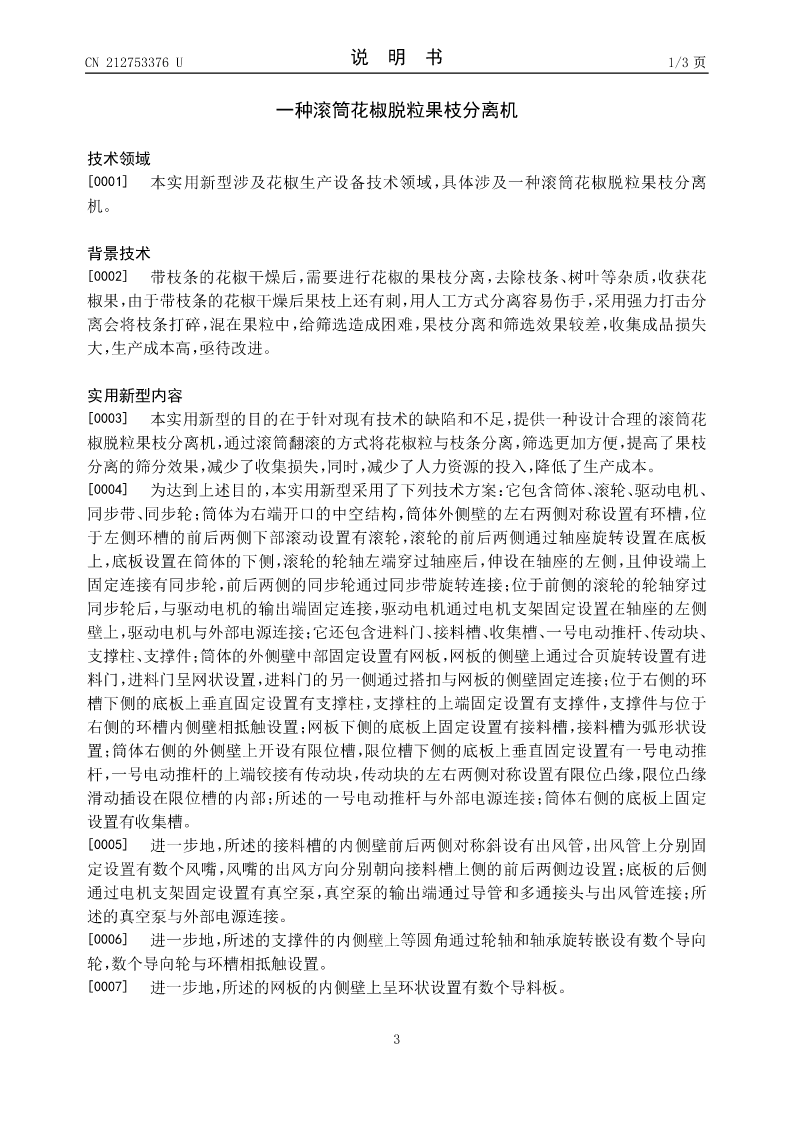

CN212753376U说明书1/3页

一种滚筒花椒脱粒果枝分离机

技术领域
[0001]本实用新型涉及花椒生产设备技术领域,具体
