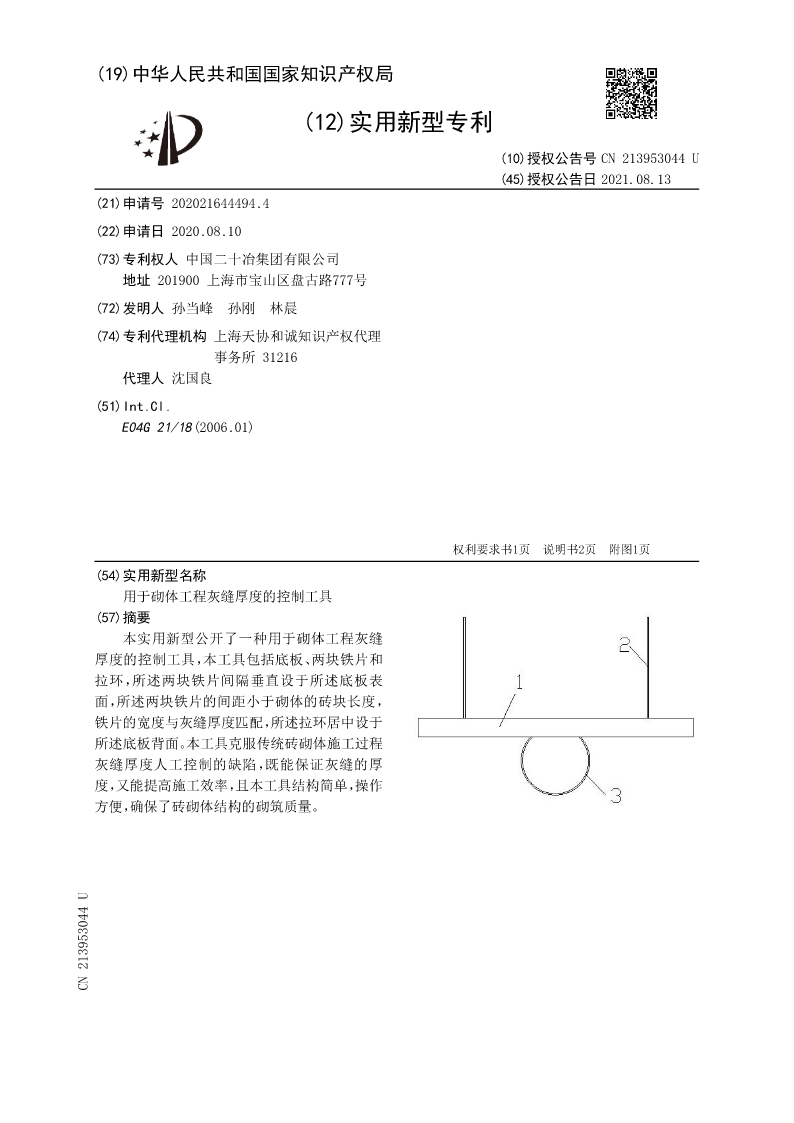

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN213953044U
(45)授权公告日2021.08.13
(21)申请号202021644494.4
(22)申请日2020.08.10
(73)专利权人中国二十冶集团有限公司
地址201900上海市宝山区盘古路777号
(72)发明人孙当峰孙刚林晨
(74)专利代理机构上海天协和诚知识产权代理
事务所31216
代理人沈国良
(51)Int.Cl.
E04G21/18(2006.01)

权利要求书1页说明书2页附图1页
(54)实用新型名称
用于砌体工程灰缝厚度的控制工具
(57)摘要
本实用新型公开了一种用于砌体工程灰缝
厚度的控制工具，本工具包括底板、两块铁片和
拉环，所述两块铁片间隔垂直设于所述底板表
面，所述两块铁片的间距小于砌体的砖块长度，
铁片的宽度与灰缝厚度匹配，所述拉环居中设于
所述底板背面。本工具克服传统砖砌体施工过程
灰缝厚度人工控制的缺陷，既能保证灰缝的厚
度，又能提高施工效率，且本工具结构简单，操作
方便，确保了砖砌体结构的砌筑质量。
CN213953044U

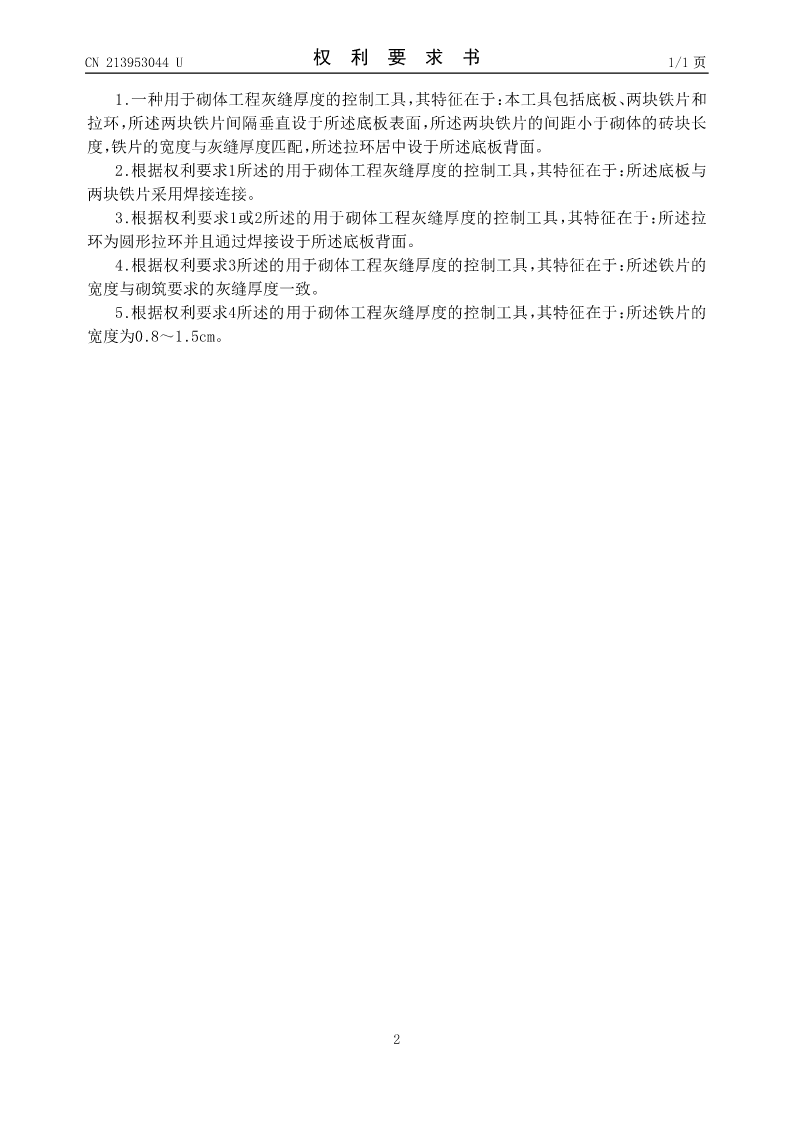

CN213953044U权利要求书1/1页

1.一种用于砌体工程灰缝厚度的控制工具，其特征在于：本工具包括底板、两块铁片和
拉环，所述两块铁片间隔垂直设于所述底板表面，所述两块铁片的间距小于砌体的砖块长
度，铁片的宽度与灰缝厚度匹配，所述拉环居中设于所述底板背面。
2.根据权利要求1所述的用于砌体工程灰缝厚度的控制工具，其特征在于：所述底板与
两块铁片采用焊接连接。
3.根据权利要求1或2所述的用于砌体工程灰缝厚度的控制工具，其特征在于：所述拉
环为圆形拉环并且通过焊接设于所述底板背面。
4.根据权利要求3所述的用于砌体工程灰缝厚度的控制工具，其特征在于：所述铁片的
宽度与砌筑要求的灰缝厚度一致。
5.根据权利要求4所述的用于砌体工程灰缝厚度的控制工具，其特征在于：所述铁片的
宽度为0.8～1.5cm。

2

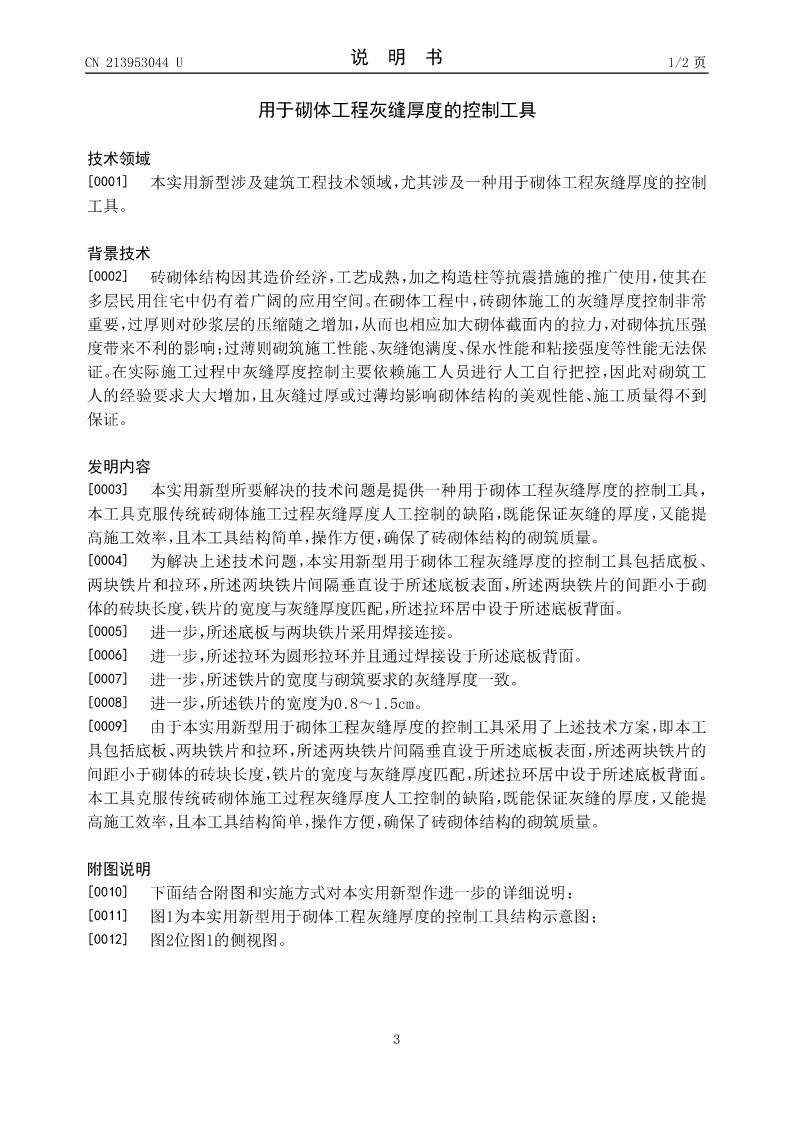

CN213953044U说明书1/2页

用于砌体工程灰缝厚度的控制工具

技术领域
[0001]本实用新型涉及建筑工程技术领域，尤其涉及一种用于砌体工程灰缝厚度的控制
工具。

背景技术
[0002]砖砌体结构因其造价经济，工艺成熟，加之构造柱等抗震措施的推广使用，使其在
多层民用住宅中仍有着广阔的应用空间。在砌体工程中，砖砌体施工的灰缝厚度控制非常
重要，过厚则对砂浆层的压缩随之增加，从而也相应加大砌体截面内的拉力，对砌体抗压强
度带来不利的影响；过薄则砌筑施工性能、灰缝饱满度、保水性能和粘接强度等性能无法保
证。在实际施工过程中灰缝厚度控制主要依赖施工人员进行人工自行把控，因此对砌筑工
人的经验要求大大增加，且灰缝过厚或过薄均影响砌体结构的美观性能、施工质量得不到
保证。

发明内容
[0003]本实用新型所要解决的技术问题是提供一种用于砌体工程灰缝厚度的控制工具，
本工具克服传统砖砌体施工过程灰缝厚度人工控制的缺陷，既能保证灰缝的厚度，又能提
高施工效率，且本工具结构简单，操作方便，确保了砖砌体结构的砌筑质量。
[0004]为解决上述技术问题，本实用新型用于砌体工程灰缝厚度的控制工具包括底板、
两块铁片和拉环，所述两块铁片间隔垂直设于所述底板表面，所述两块铁片的间距小于砌
体的砖块长度，铁片的宽度与灰缝厚度匹配，所述拉环居中设于所述底板背面。
[0005]进一步，所述底板与两块铁片采用焊接连接。
[0006]进一步，所述拉环为圆形拉环并且通过焊接设于所述底板背面。
[0007]进一步，所述铁片的宽度与砌筑要求的灰缝厚度一致。
[0008]进一步，所述铁片的宽度为0.8～1.5cm。
[0009]由于本实用新型用于砌体工程灰缝厚度的控制工具采用了上述技术方案，即本工
具包括底板、两块铁片和拉环，所述两块铁片间隔垂直设于所述底板表面，所述两块铁片的
间距小于砌体的砖块长度，铁片的宽度与灰缝厚度匹配，所述拉环居中设于所述底板背面。
本工具克服传统砖砌体施工过程灰缝厚度人工控制的缺陷，既能保证灰缝的厚度，又能提
高施工效率，且本工具结构简单，操作方便，确保了砖砌体结构的砌筑质量。

附图说明
[0010]下面结合附图和实施方式对本实用新型作进一步的详细说明：

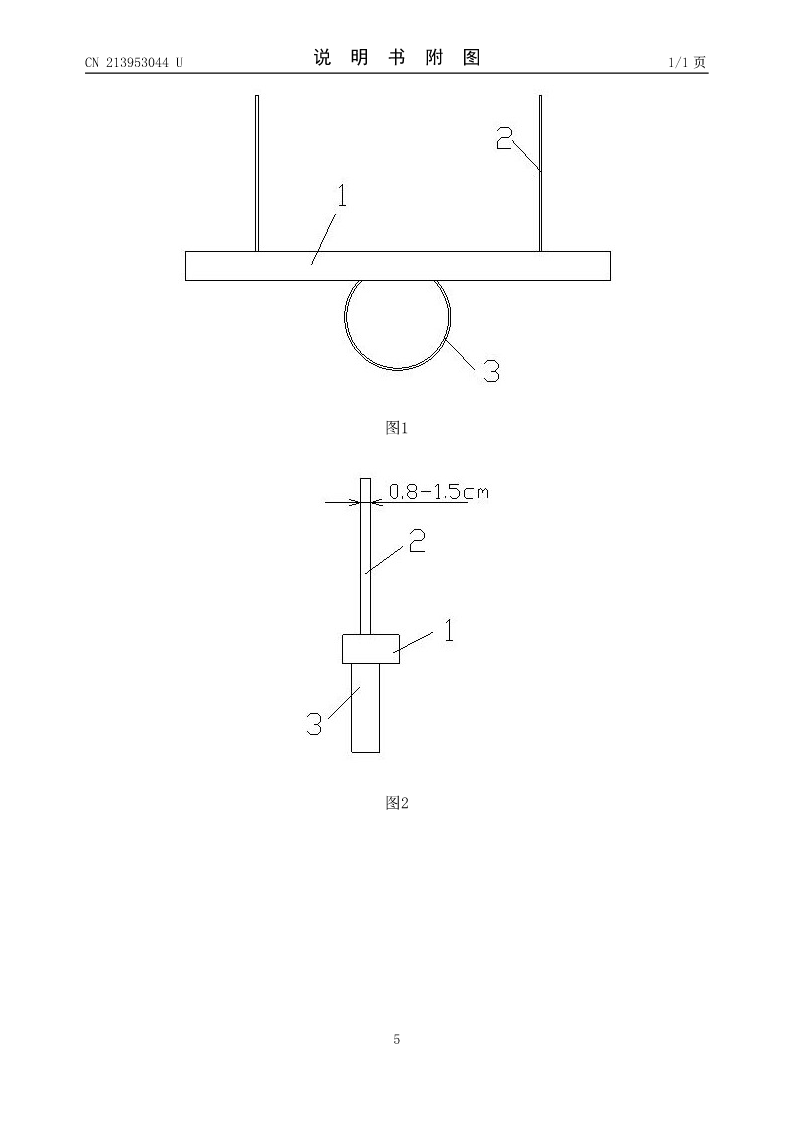

[0011]图1为本实用新型用于砌体工程灰缝厚度的控制工具结构示意图；
[0012]图2位图1的侧视图。

3

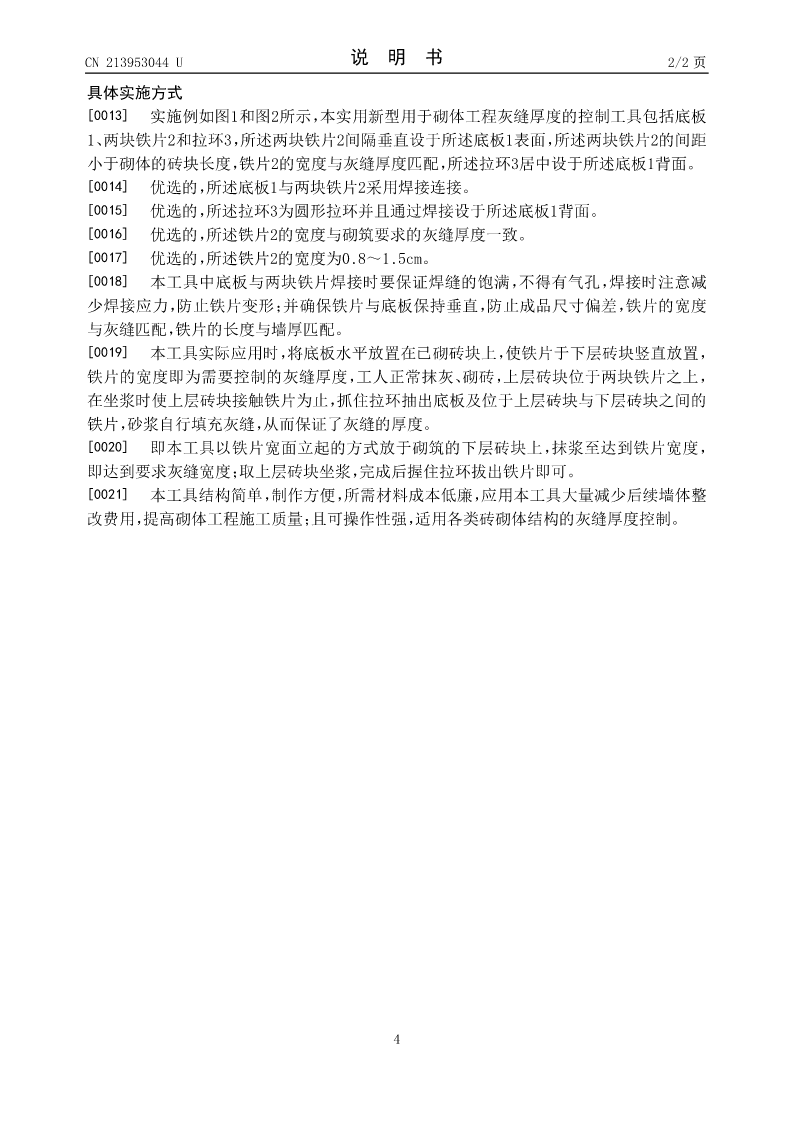

CN213953044U说明书2/2页
具体实施方式
[0013]实施例如图1和图2所示，本实用新型用于砌体工程灰缝厚度的控制工具包括底板
1、两块铁片2和拉环3，所述两块铁片2间隔垂直设于所述底板1表面，所述两块铁片2的间距
小于砌体的砖块长度，铁片2的宽度与灰缝
