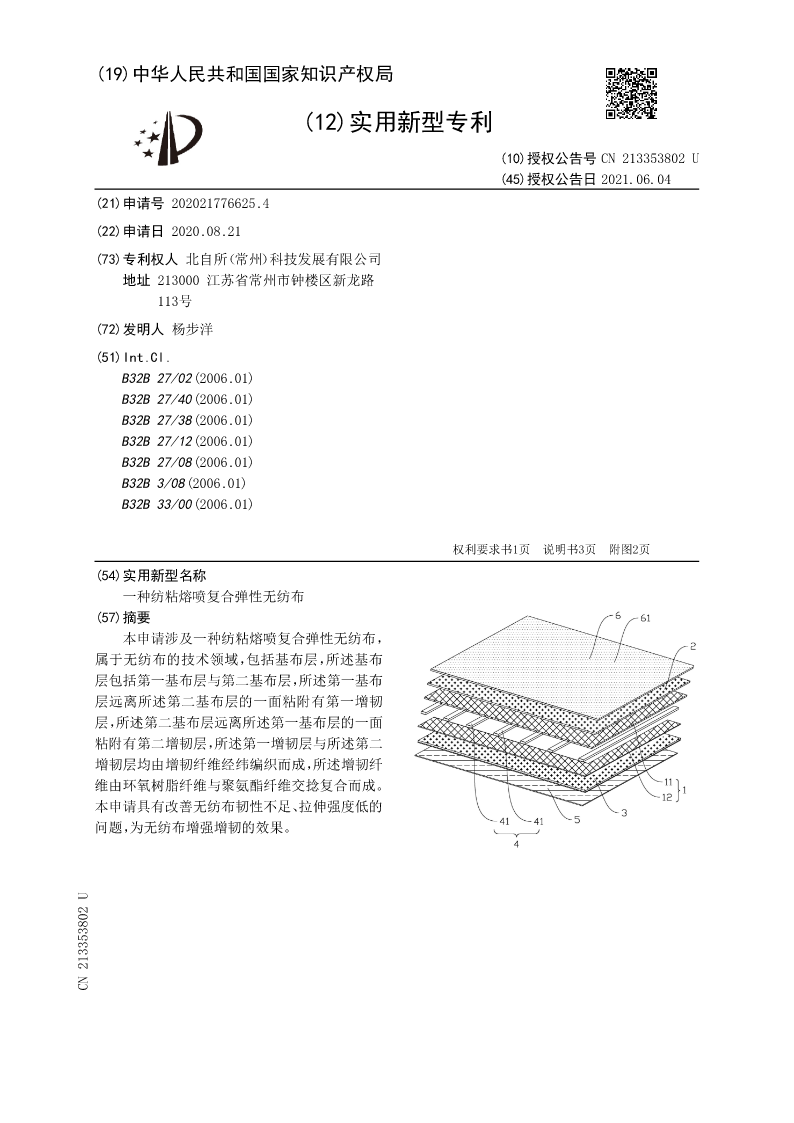

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN213353802U
(45)授权公告日2021.06.04
(21)申请号202021776625.4
(22)申请日2020.08.21
(73)专利权人北自所（常州）科技发展有限公司
地址213000江苏省常州市钟楼区新龙路
113号
(72)发明人杨步洋
(51)Int.Cl.
B32B27/02(2006.01)
B32B27/40(2006.01)
B32B27/38(2006.01)
B32B27/12(2006.01)
B32B27/08(2006.01)
B32B3/08(2006.01)
B32B33/00(2006.01)

权利要求书1页说明书3页附图2页
(54)实用新型名称
一种纺粘熔喷复合弹性无纺布
(57)摘要
本申请涉及一种纺粘熔喷复合弹性无纺布，
属于无纺布的技术领域，包括基布层，所述基布
层包括第一基布层与第二基布层，所述第一基布
层远离所述第二基布层的一面粘附有第一增韧
层，所述第二基布层远离所述第一基布层的一面
粘附有第二增韧层，所述第一增韧层与所述第二
增韧层均由增韧纤维经纬编织而成，所述增韧纤
维由环氧树脂纤维与聚氨酯纤维交捻复合而成。
本申请具有改善无纺布韧性不足、拉伸强度低的
问题，为无纺布增强增韧的效果。
CN213353802U

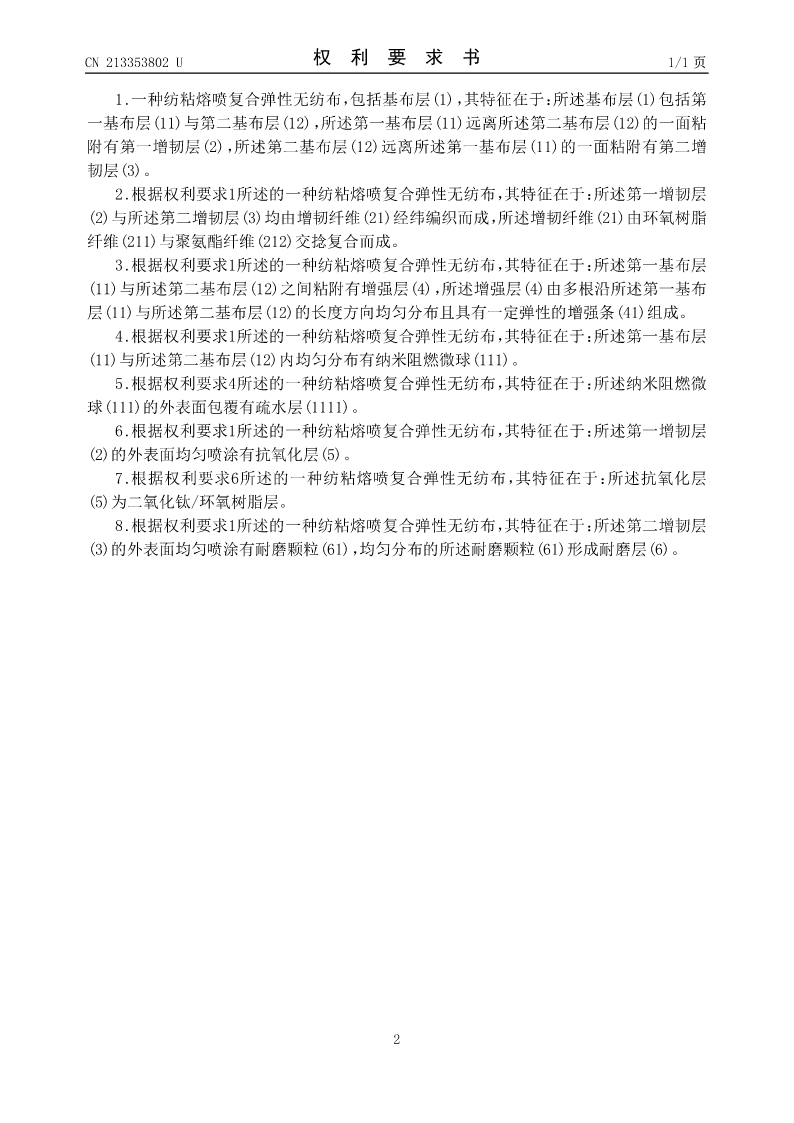

CN213353802U权利要求书1/1页

1.一种纺粘熔喷复合弹性无纺布，包括基布层(1)，其特征在于：所述基布层(1)包括第
一基布层(11)与第二基布层(12)，所述第一基布层(11)远离所述第二基布层(12)的一面粘
附有第一增韧层(2)，所述第二基布层(12)远离所述第一基布层(11)的一面粘附有第二增
韧层(3)。
2.根据权利要求1所述的一种纺粘熔喷复合弹性无纺布，其特征在于：所述第一增韧层
(2)与所述第二增韧层(3)均由增韧纤维(21)经纬编织而成，所述增韧纤维(21)由环氧树脂
纤维(211)与聚氨酯纤维(212)交捻复合而成。
3.根据权利要求1所述的一种纺粘熔喷复合弹性无纺布，其特征在于：所述第一基布层
(11)与所述第二基布层(12)之间粘附有增强层(4)，所述增强层(4)由多根沿所述第一基布
层(11)与所述第二基布层(12)的长度方向均匀分布且具有一定弹性的增强条(41)组成。
4.根据权利要求1所述的一种纺粘熔喷复合弹性无纺布，其特征在于：所述第一基布层
(11)与所述第二基布层(12)内均匀分布有纳米阻燃微球(111)。
5.根据权利要求4所述的一种纺粘熔喷复合弹性无纺布，其特征在于：所述纳米阻燃微
球(111)的外表面包覆有疏水层(1111)。
6.根据权利要求1所述的一种纺粘熔喷复合弹性无纺布，其特征在于：所述第一增韧层
(2)的外表面均匀喷涂有抗氧化层(5)。
7.根据权利要求6所述的一种纺粘熔喷复合弹性无纺布，其特征在于：所述抗氧化层
(5)为二氧化钛/环氧树脂层。
8.根据权利要求1所述的一种纺粘熔喷复合弹性无纺布，其特征在于：所述第二增韧层
(3)的外表面均匀喷涂有耐磨颗粒(61)，均匀分布的所述耐磨颗粒(61)形成耐磨层(6)。

2

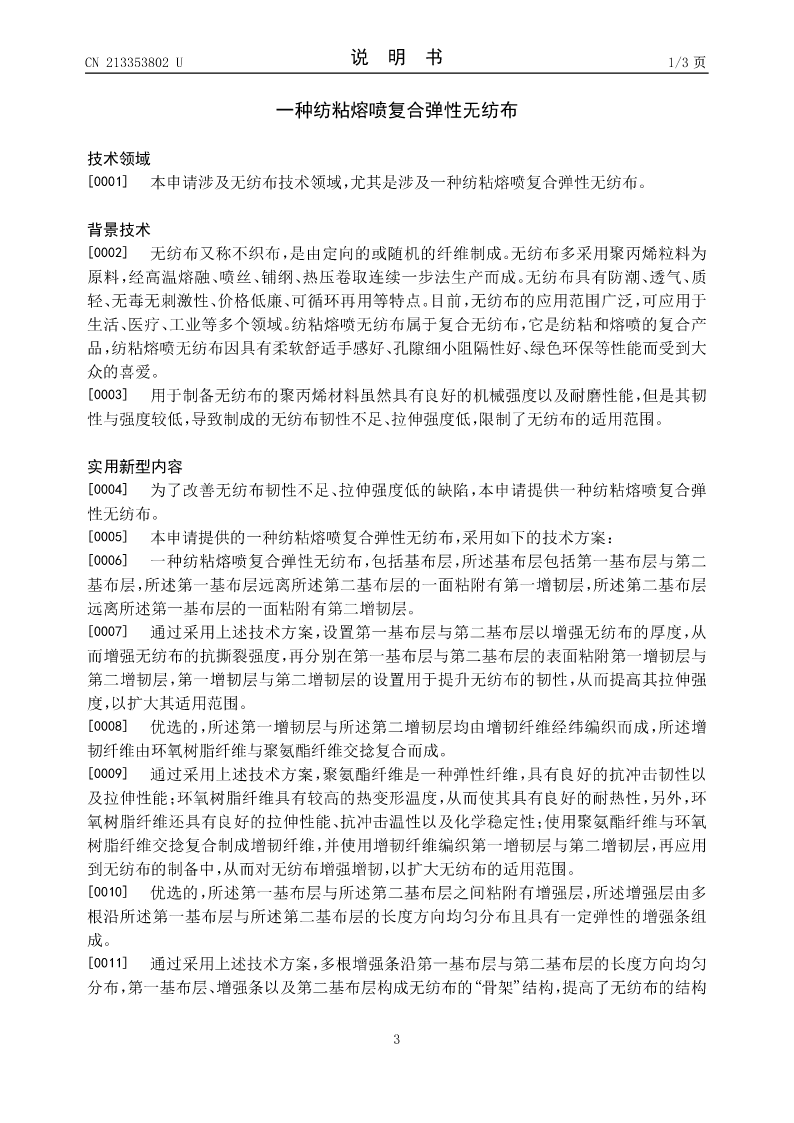

CN213353802U说明书1/3页

一种纺粘熔喷复合弹性无纺布

技术领域
[0001]本申请涉及无纺布技术领域，尤其是涉及一种纺粘熔喷复合弹性无纺布。

背景技术
[0002]无纺布又称不织布，是由定向的或随机的纤维制成。无纺布多采用聚丙烯粒料为
原料，经高温熔融、喷丝、铺纲、热压卷取连续一步法生产而成。无纺布具有防潮、透气、质
轻、无毒无刺激性、价格低廉、可循环再用等特点。目前，无纺布的应用范围广泛，可应用于
生活、医疗、工业等多个领域。纺粘熔喷无纺布属于复合无纺布，它是纺粘和熔喷的复合产
品，纺粘熔喷无纺布因具有柔软舒适手感好、孔隙细小阻隔性好、绿色环保等性能而受到大
众的喜爱。
[0003]用于制备无纺布的聚丙烯材料虽然具有良好的机械强度以及耐磨性能，但是其韧
性与强度较低，导致制成的无纺布韧性不足、拉伸强度低，限制了无纺布的适用范围。

实用新型内容
[0004]为了改善无纺布韧性不足、拉伸强度低的缺陷，本申请提供一种纺粘熔喷复合弹
性无纺布。
[0005]本申请提供的一种纺粘熔喷复合弹性无纺布，采用如下的技术方案：
[0006]一种纺粘熔喷复合弹性无纺布，包括基布层，所述基布层包括第一基布层与第二
基布层，所述第一基布层远离所述第二基布层的一面粘附有第一增韧层，所述第二基布层
远离所述第一基布层的一面粘附有第二增韧层。
[0007]通过采用上述技术方案，设置第一基布层与第二基布层以增强无纺布的厚度，从
而增强无纺布的抗撕裂强度，再分别在第一基布层与第二基布层
