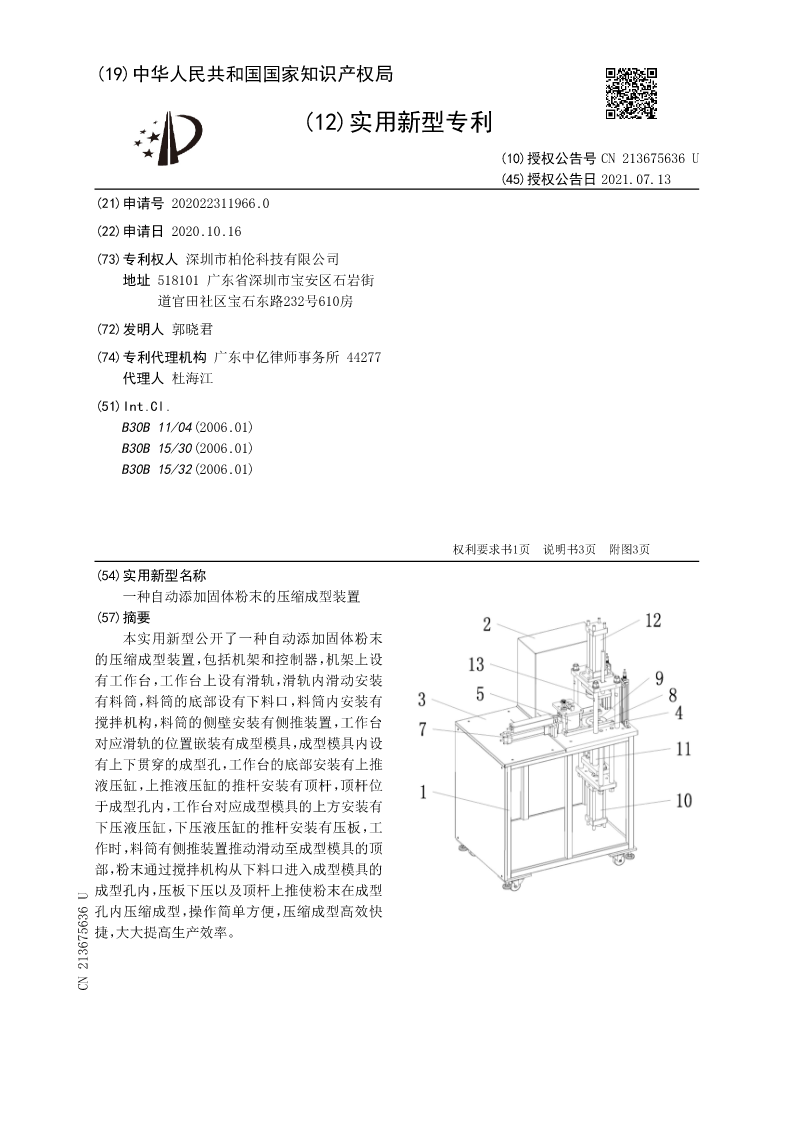

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN213675636U
(45)授权公告日2021.07.13
(21)申请号202022311966.0
(22)申请日2020.10.16
(73)专利权人深圳市柏伦科技有限公司
地址518101广东省深圳市宝安区石岩街
道官田社区宝石东路232号610房
(72)发明人郭晓君
(74)专利代理机构广东中亿律师事务所44277
代理人杜海江
(51)Int.Cl.
B30B11/04(2006.01)
B30B15/30(2006.01)
B30B15/32(2006.01)




权利要求书1页说明书3页附图3页
(54)实用新型名称
一种自动添加固体粉末的压缩成型装置
(57)摘要
本实用新型公开了一种自动添加固体粉末
的压缩成型装置,包括机架和控制器,机架上设
有工作台,工作台上设有滑轨,滑轨内滑动安装
有料筒,料筒的底部设有下料口,料筒内安装有
搅拌机构,料筒的侧壁安装有侧推装置,工作台
对应滑轨的位置嵌装有成型模具,成型模具内设
有上下贯穿的成型孔,工作台的底部安装有上推
液压缸,上推液压缸的推杆安装有顶杆,顶杆位
于成型孔内,工作台对应成型模具的上方安装有
下压液压缸,下压液压缸的推杆安装有压板,工
作时,料筒有侧推装置推动滑动至成型模具的顶
部,粉末通过搅拌机构从下料口进入成型模具的
成型孔内,压板下压以及顶杆上推使粉末在成型
孔内压缩成型,操作简单方便,压缩成型高效快
捷,大大提高生产效率。
CN213675636U

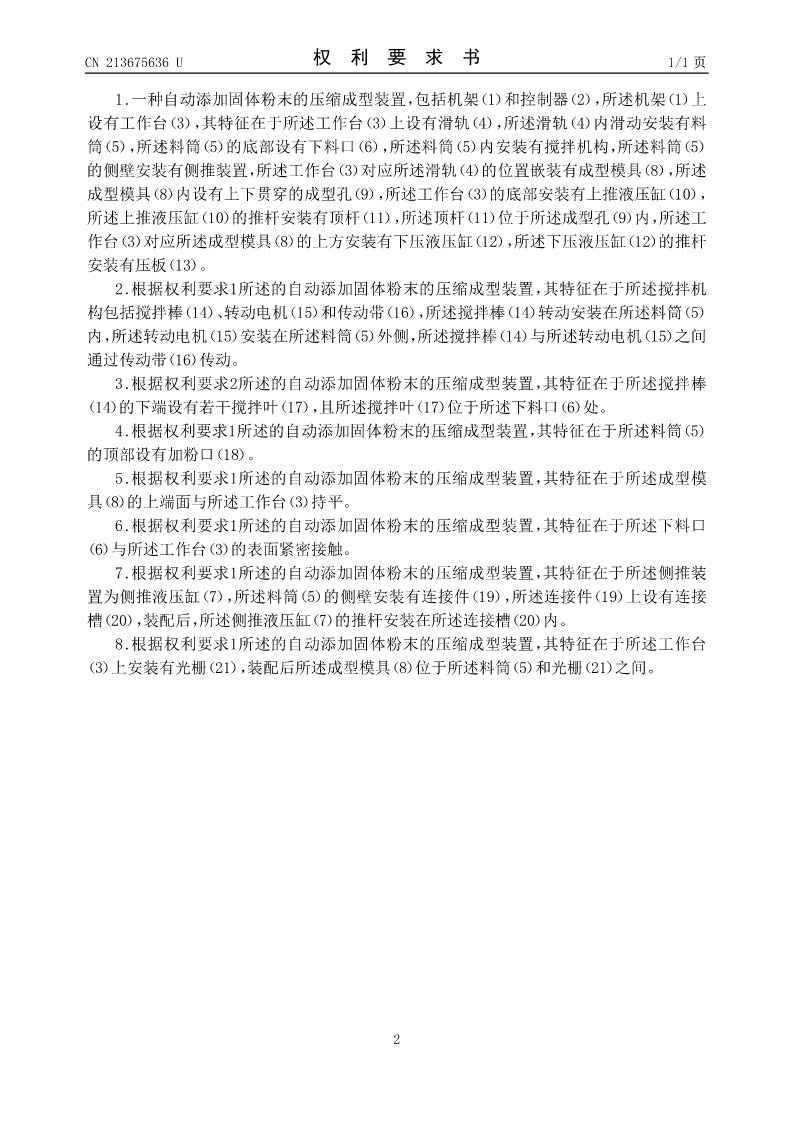

CN213675636U权利要求书1/1页

1.一种自动添加固体粉末的压缩成型装置,包括机架(1)和控制器(2),所述机架(1)上
设有工作台(3),其特征在于所述工作台(3)上设有滑轨(4),所述滑轨(4)内滑动安装有料
筒(5),所述料筒(5)的底部设有下料口(6),所述料筒(5)内安装有搅拌机构,所述料筒(5)
的侧壁安装有侧推装置,所述工作台(3)对应所述滑轨(4)的位置嵌装有成型模具(8),所述
成型模具(8)内设有上下贯穿的成型孔(9),所述工作台(3)的底部安装有上推液压缸(10),
所述上推液压缸(10)的推杆安装有顶杆(11),所述顶杆(11)位于所述成型孔(9)内,所述工
作台(3)对应所述成型模具(8)的上方安装有下压液压缸(12),所述下压液压缸(12)的推杆
安装有压板(13)。
2.根据权利要求1所述的自动添加固体粉末的压缩成型装置,其特征在于所述搅拌机
构包括搅拌棒(14)、转动电机(15)和传动带(16),所述搅拌棒(14)转动安装在所述料筒(5)
内,所述转动电机(15)安装在所述料筒(5)外侧,所述搅拌棒(14)与所述转动电机(15)之间
通过传动带(16)传动。
3.根据权利要求2所述的自动添加固体粉末的压缩成型装置,其特征在于所述搅拌棒
(14)的下端设有若干搅拌叶(17),且所述搅拌叶(17)位于所述下料口(6)处。
4.根据权利要求1所述的自动添加固体粉末的压缩成型装置,其特征在于所述料筒(5)
的顶部设有加粉口(18)。
5.根据权利要求1所述的自动添加固体粉末的压缩成型装置,其特征在于所述成型模
具(8)的上端面与所述工作台(3)持平。
6.根据权利要求1所述的自动添加固体粉末的压缩成型装置,其特征在于所述下料口
(6)与所述工作台(3)的表面紧密接触。
7.根据权利要求1所述的自动添加固体粉末的压缩成型装置,其特征在于所述侧推装
置为侧推液压缸(7),所述料筒(5)的侧壁安装有连接件(19),所述连接件(19)上设有连接
槽(20),装配后,所述侧推液压缸(7)的推杆安装在所述连接槽(20)内。
8.根据权利要求1所述的自动添加固体粉末的压缩成型装置,其特征在于所述工作台
(3)上安装有光栅(21),装配后所述成型模具(8)位于所述料筒(5)和光栅(21)之间。


2

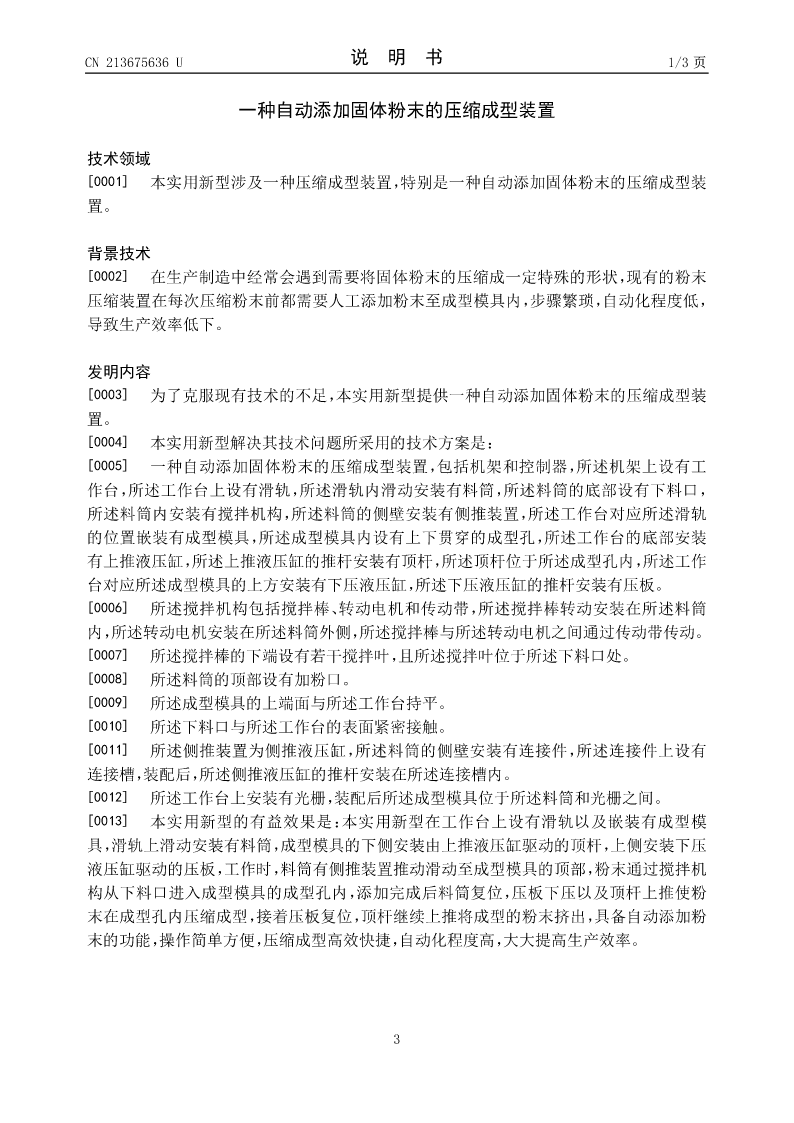

CN213675636U说明书1/3页

一种自动添加固体粉末的压缩成型装置

技术领域
[0001]本实用新型涉及一种压缩成型装置,特别是一种自动添加固体粉末的压缩成型装
置。

背景技术
[0002]在生产制造中经常会遇到需要将固体粉末的压缩成一定特殊的形状,现有的粉末
压缩装置在每次压缩粉末前都需要人工添加粉末至成型模具内,步骤繁琐,自动化程度低,
导致生产效率低下。

发明内容
[0003]为了克服现有技术的不足,本实用新型提供一种自动添加固体粉末的压缩成型装
置。
[0004]本实用新型解决其技术问题所采用的技术方案是:
[0005]一种自动添加固体粉末的压缩成型装置,包括机架和控制器,所述机架上设有工
作台,所述工作台上设有滑轨,所述滑轨内滑动安装有料筒,所述料筒的底部设有下
