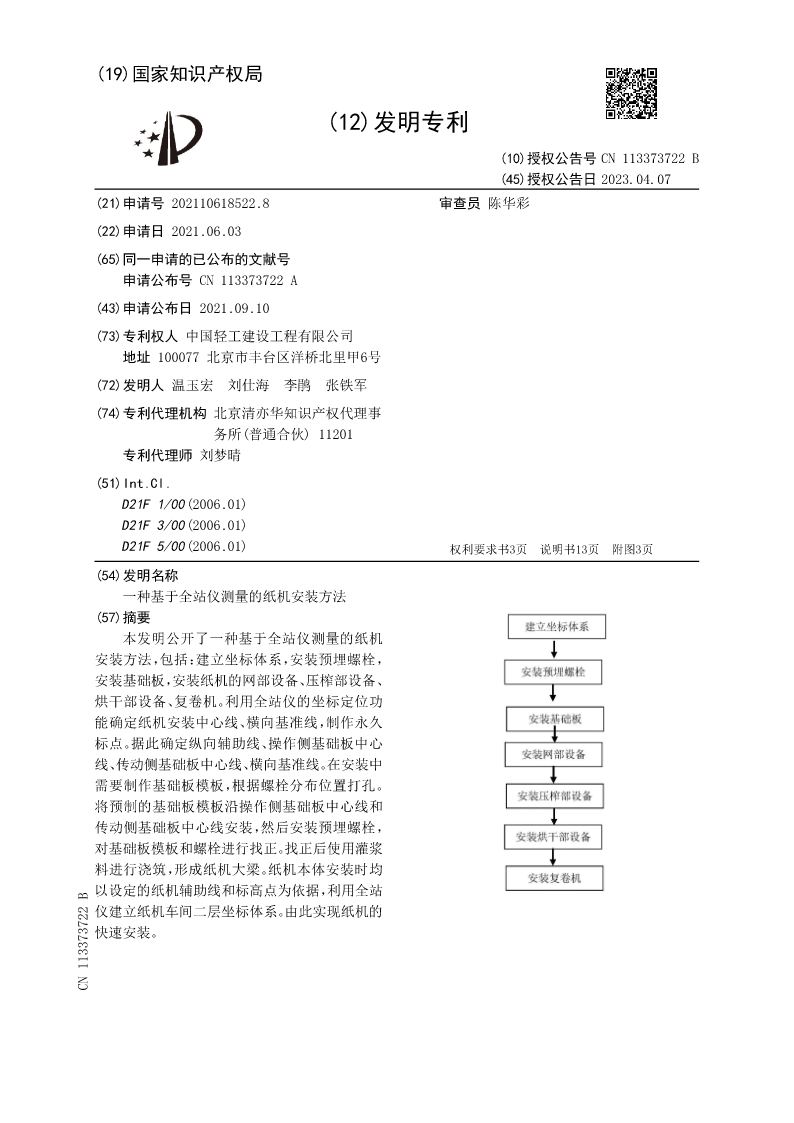

(19)国家知识产权局

(12)发明专利

(10)授权公告号CN113373722B
(45)授权公告日2023.04.07
(21)申请号202110618522.8审查员陈华彩

(22)申请日2021.06.03
(65)同一申请的已公布的文献号
申请公布号CN113373722A
(43)申请公布日2021.09.10
(73)专利权人中国轻工建设工程有限公司
地址100077北京市丰台区洋桥北里甲6号
(72)发明人温玉宏刘仕海李鹃张铁军
(74)专利代理机构北京清亦华知识产权代理事
务所(普通合伙)11201
专利代理师刘梦晴
(51)Int.Cl.
D21F1/00(2006.01)
D21F3/00(2006.01)
D21F5/00(2006.01)权利要求书3页说明书13页附图3页
(54)发明名称
一种基于全站仪测量的纸机安装方法
(57)摘要
本发明公开了一种基于全站仪测量的纸机
安装方法,包括:建立坐标体系,安装预埋螺栓,
安装基础板,安装纸机的网部设备、压榨部设备、
烘干部设备、复卷机。利用全站仪的坐标定位功
能确定纸机安装中心线、横向基准线,制作永久
标点。据此确定纵向辅助线、操作侧基础板中心
线、传动侧基础板中心线、横向基准线。在安装中
需要制作基础板模板,根据螺栓分布位置打孔。
将预制的基础板模板沿操作侧基础板中心线和
传动侧基础板中心线安装,然后安装预埋螺栓,
对基础板模板和螺栓进行找正。找正后使用灌浆
料进行浇筑,形成纸机大梁。纸机本体安装时均
以设定的纸机辅助线和标高点为依据,利用全站
仪建立纸机车间二层坐标体系。由此实现纸机的
快速安装。
CN113373722B

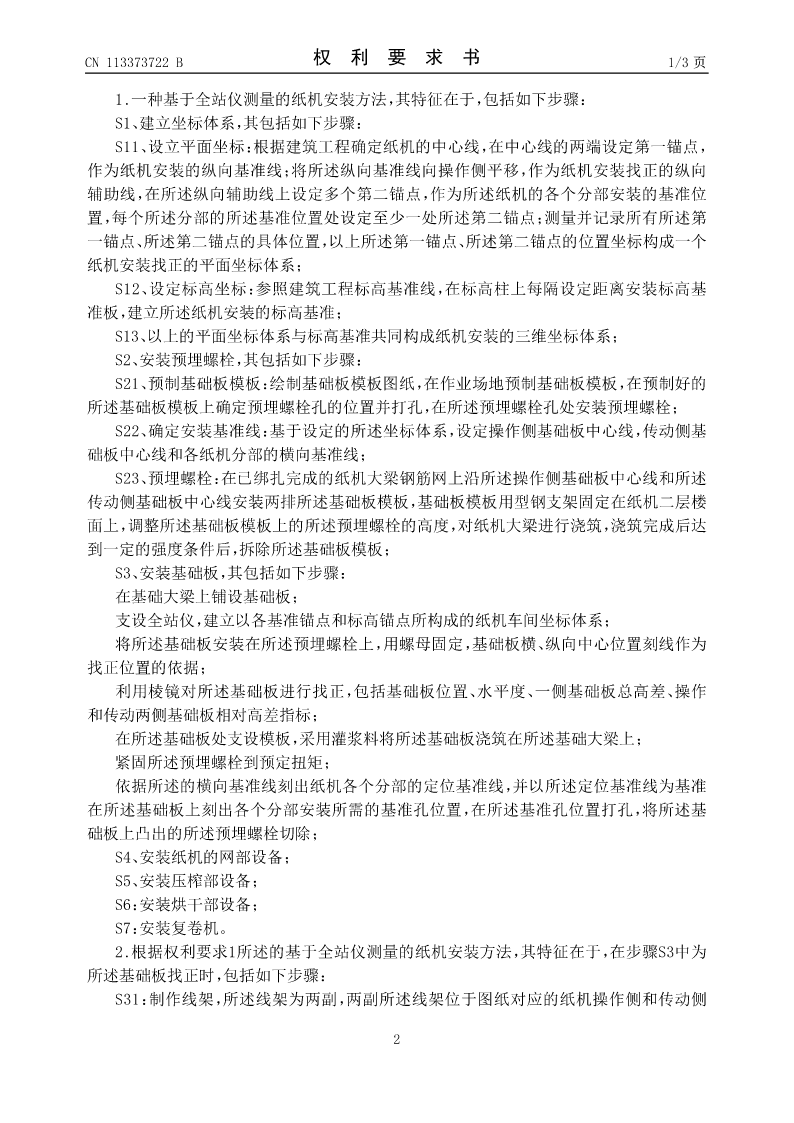

CN113373722B权利要求书1/3页

1.一种基于全站仪测量的纸机安装方法,其特征在于,包括如下步骤:
S1、建立坐标体系,其包括如下步骤:
S11、设立平面坐标:根据建筑工程确定纸机的中心线,在中心线的两端设定第一锚点,
作为纸机安装的纵向基准线;将所述纵向基准线向操作侧平移,作为纸机安装找正的纵向
辅助线,在所述纵向辅助线上设定多个第二锚点,作为所述纸机的各个分部安装的基准位
置,每个所述分部的所述基准位置处设定至少一处所述第二锚点;测量并记录所有所述第
一锚点、所述第二锚点的具体位置,以上所述第一锚点、所述第二锚点的位置坐标构成一个
纸机安装找正的平面坐标体系;
S12、设定标高坐标:参照建筑工程标高基准线,在标高柱上每隔设定距离安装标高基
准板,建立所述纸机安装的标高基准;
S13、以上的平面坐标体系与标高基准共同构成纸机安装的三维坐标体系;
S2、安装预埋螺栓,其包括如下步骤:
S21、预制基础板模板:绘制基础板模板图纸,在作业场地预制基础板模板,在预制好的
所述基础板模板上确定预埋螺栓孔的位置并打孔,在所述预埋螺栓孔处安装预埋螺栓;
S22、确定安装基准线:基于设定的所述坐标体系,设定操作侧基础板中心线,传动侧基
础板中心线和各纸机分部的横向基准线;
S23、预埋螺栓:在已绑扎完成的纸机大梁钢筋网上沿所述操作侧基础板中心线和所述
传动侧基础板中心线安装两排所述基础板模板,基础板模板用型钢支架固定在纸机二层楼
面上,调整所述基础板模板上的所述预埋螺栓的高度,对纸机大梁进行浇筑,浇筑完成后达
到一定的强度条件后,拆除所述基础板模板;
S3、安装基础板,其包括如下步骤:
在基础大梁上铺设基础板;
支设全站仪,建立以各基准锚点和标高锚点所构成的纸机车间坐标体系;
将所述基础板安装在所述预埋螺栓上,用螺母固定,基础板横、纵向中心位置刻线作为
找正位置的依据;
利用棱镜对所述基础板进行找正,包括基础板位置、水平度、一侧基础板总高差、操作
和传动两侧基础板相对高差指标;
在所述基础板处支设模板,采用灌浆料将所述基础板浇筑在所述基础大梁上;
紧固所述预埋螺栓到预定扭矩;
依据所述的横向基准线刻出纸机各个分部的定位基准线,并以所述定位基准线为基准
在所述基础板上刻出各个分部安装所需的基准孔位置,在所述基准孔位置打孔,将所述基
础板上凸出的所述预埋螺栓切除;
S4、安装纸机的网部设备;
S5、安装压榨部设备;
S6:安装烘干部设备;
S7:安装复卷机。
2.根据权利要求1所述的基于全站仪测量的纸机安装方法,其特征在于,在步骤S3中为
所述基础板找正时,包括如下步骤:
S31:制作线架,所述线架为两副,两副所述线架位于图纸对应的纸机操作侧和传动侧

2

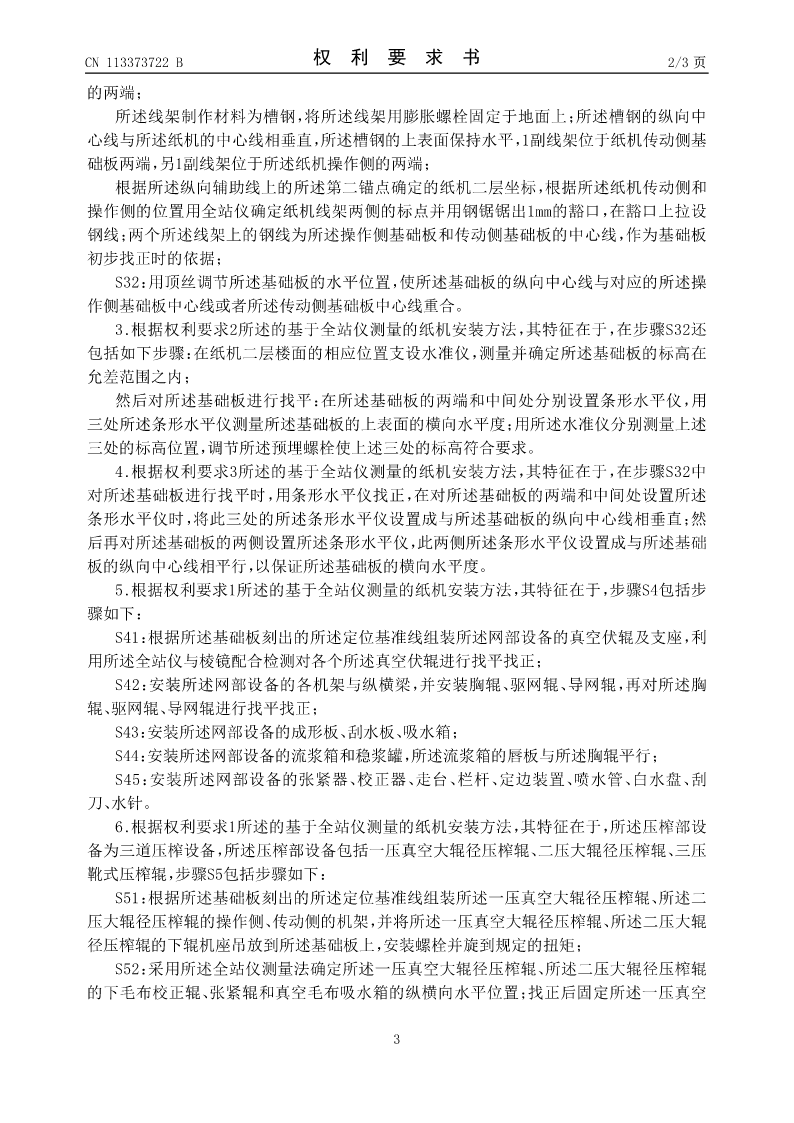

CN113373722B权利要求书2/3页
的两端;
所述线架制作材料为槽钢,将所述线架用膨胀螺栓固定于地面上;所述槽钢的纵向中
心线与所述纸机的中心线相垂直,所述槽钢的上表面保持水平,1副线架位于纸机传动侧基
础板两端,另1副线架位于所述纸机操作侧的两端;
根据所述纵
