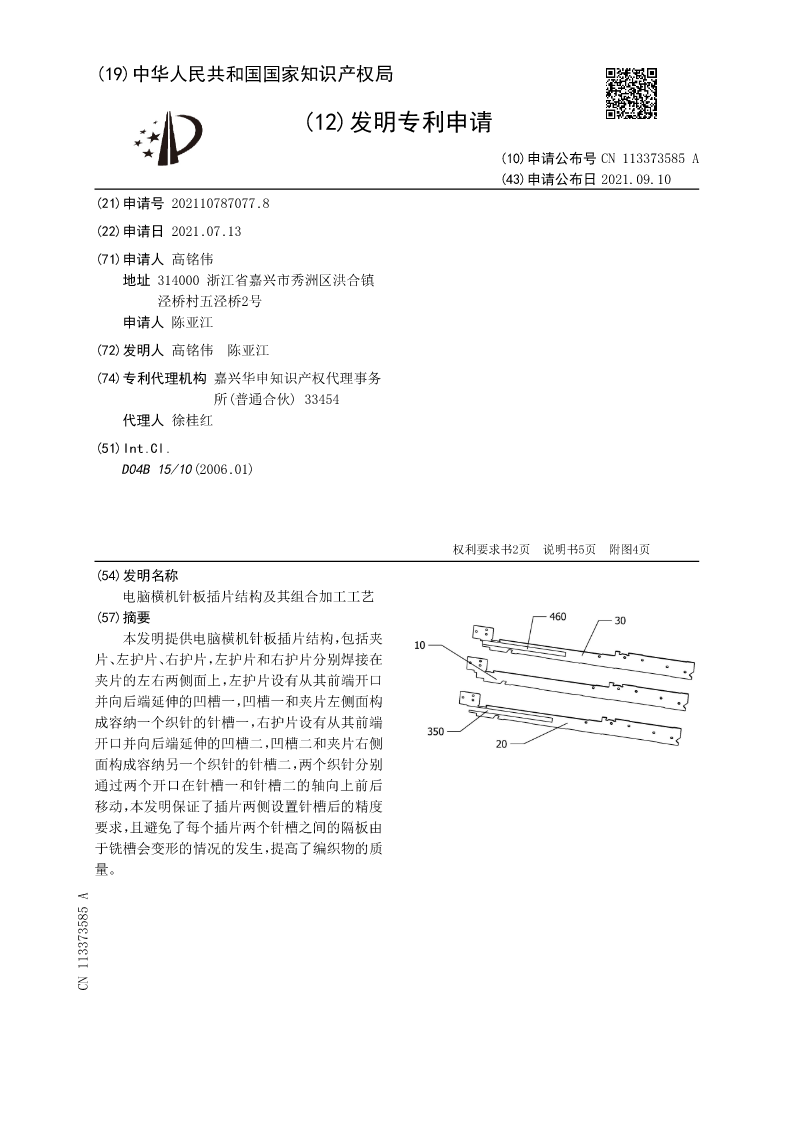

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN113373585A
(43)申请公布日2021.09.10
(21)申请号202110787077.8
(22)申请日2021.07.13
(71)申请人高铭伟
地址314000浙江省嘉兴市秀洲区洪合镇
泾桥村五泾桥2号
申请人陈亚江
(72)发明人高铭伟陈亚江
(74)专利代理机构嘉兴华申知识产权代理事务
所(普通合伙)33454
代理人徐桂红
(51)Int.Cl.
D04B15/10(2006.01)




权利要求书2页说明书5页附图4页
(54)发明名称
电脑横机针板插片结构及其组合加工工艺
(57)摘要
本发明提供电脑横机针板插片结构,包括夹
片、左护片、右护片,左护片和右护片分别焊接在
夹片的左右两侧面上,左护片设有从其前端开口
并向后端延伸的凹槽一,凹槽一和夹片左侧面构
成容纳一个织针的针槽一,右护片设有从其前端
开口并向后端延伸的凹槽二,凹槽二和夹片右侧
面构成容纳另一个织针的针槽二,两个织针分别
通过两个开口在针槽一和针槽二的轴向上前后
移动,本发明保证了插片两侧设置针槽后的精度
要求,且避免了每个插片两个针槽之间的隔板由
于铣槽会变形的情况的发生,提高了编织物的质
量。
CN113373585A

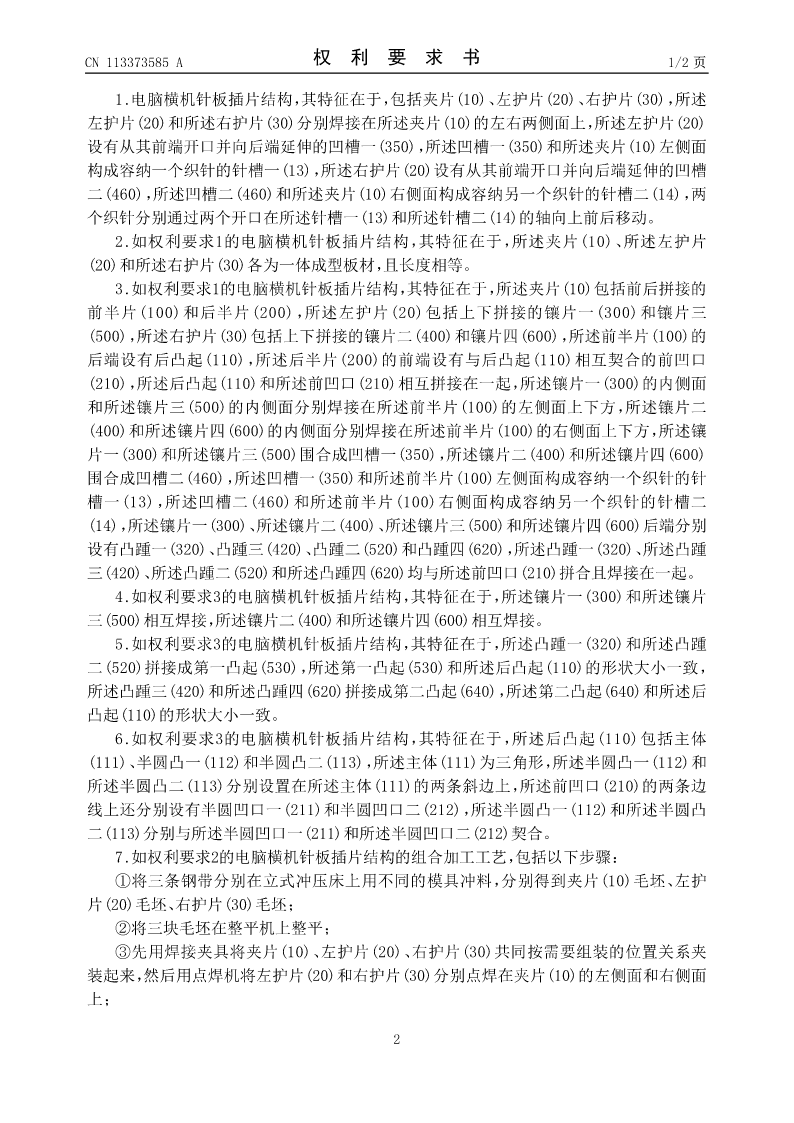

CN113373585A权利要求书1/2页

1.电脑横机针板插片结构,其特征在于,包括夹片(10)、左护片(20)、右护片(30),所述
左护片(20)和所述右护片(30)分别焊接在所述夹片(10)的左右两侧面上,所述左护片(20)
设有从其前端开口并向后端延伸的凹槽一(350),所述凹槽一(350)和所述夹片(10)左侧面
构成容纳一个织针的针槽一(13),所述右护片(20)设有从其前端开口并向后端延伸的凹槽
二(460),所述凹槽二(460)和所述夹片(10)右侧面构成容纳另一个织针的针槽二(14),两
个织针分别通过两个开口在所述针槽一(13)和所述针槽二(14)的轴向上前后移动。
2.如权利要求1的电脑横机针板插片结构,其特征在于,所述夹片(10)、所述左护片
(20)和所述右护片(30)各为一体成型板材,且长度相等。
3.如权利要求1的电脑横机针板插片结构,其特征在于,所述夹片(10)包括前后拼接的
前半片(100)和后半片(200),所述左护片(20)包括上下拼接的镶片一(300)和镶片三
(500),所述右护片(30)包括上下拼接的镶片二(400)和镶片四(600),所述前半片(100)的
后端设有后凸起(110),所述后半片(200)的前端设有与后凸起(110)相互契合的前凹口
(210),所述后凸起(110)和所述前凹口(210)相互拼接在一起,所述镶片一(300)的内侧面
和所述镶片三(500)的内侧面分别焊接在所述前半片(100)的左侧面上下方,所述镶片二
(400)和所述镶片四(600)的内侧面分别焊接在所述前半片(100)的右侧面上下方,所述镶
片一(300)和所述镶片三(500)围合成凹槽一(350),所述镶片二(400)和所述镶片四(600)
围合成凹槽二(460),所述凹槽一(350)和所述前半片(100)左侧面构成容纳一个织针的针
槽一(13),所述凹槽二(460)和所述前半片(100)右侧面构成容纳另一个织针的针槽二
(14),所述镶片一(300)、所述镶片二(400)、所述镶片三(500)和所述镶片四(600)后端分别
设有凸踵一(320)、凸踵三(420)、凸踵二(520)和凸踵四(620),所述凸踵一(320)、所述凸踵
三(420)、所述凸踵二(520)和所述凸踵四(620)均与所述前凹口(210)拼合且焊接在一起。
4.如权利要求3的电脑横机针板插片结构,其特征在于,所述镶片一(300)和所述镶片
三(500)相互焊接,所述镶片二(400)和所述镶片四(600)相互焊接。
5.如权利要求3的电脑横机针板插片结构,其特征在于,所述凸踵一(320)和所述凸踵
二(520)拼接成第一凸起(530),所述第一凸起(530)和所述后凸起(110)的形状大小一致,
所述凸踵三(420)和所述凸踵四(620)拼接成第二凸起(640),所述第二凸起(640)和所述后
凸起(110)的形状大小一致。
6.如权利要求3的电脑横机针板插片结构,其特征在于,所述后凸起(110)包括主体
(111)、半圆凸一(112)和半圆凸二(113),所述主体(111)为三角形,所述半圆凸一(112)和
所述半圆凸二(113)分别设置在所述主体(111)的两条斜边上,所述前凹口(210)的两条边
线上还分别设有半圆凹口一(211)和半圆凹口二(212),所述半圆凸一(112)和所述半圆凸
二(113)分别与所述半
