2021115364693B1级阻燃连续板用组合聚醚,聚氨酯材料及其制备方法.pdf

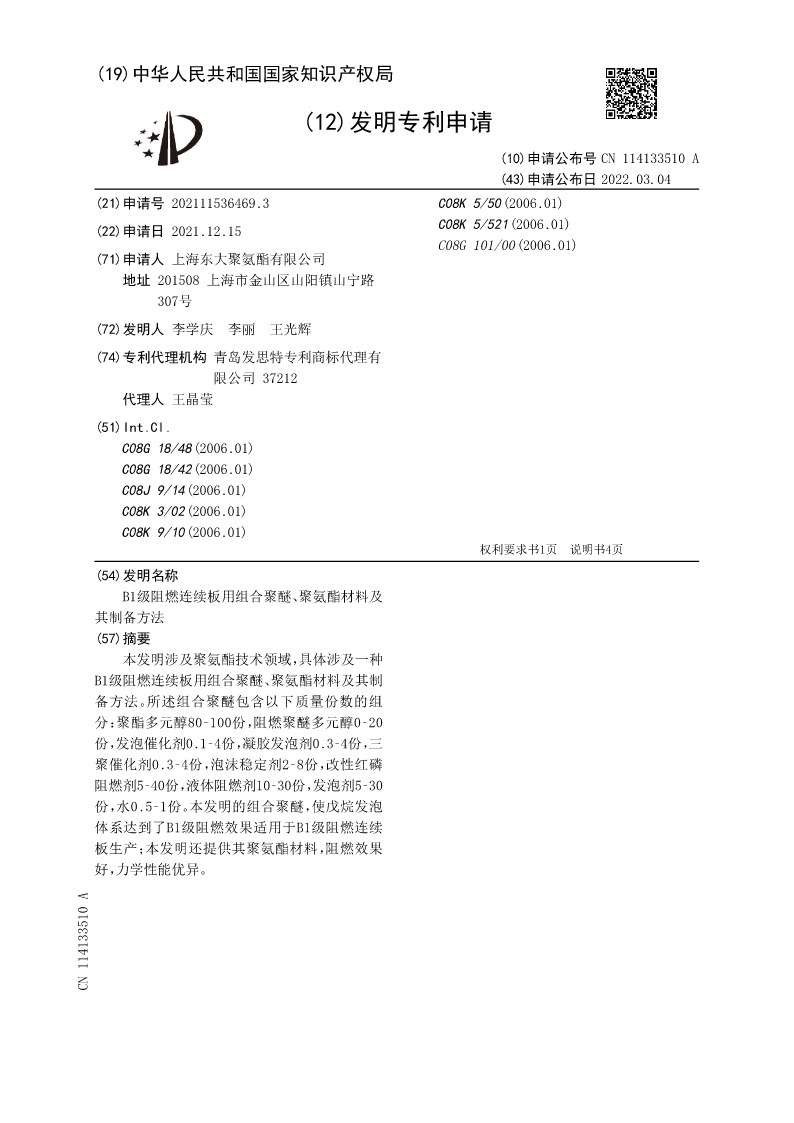

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN114133510A
(43)申请公布日2022.03.04
(21)申请号202111536469.3C08K5/50(2006.01)
(22)申请日2021.12.15C08K5/521(2006.01)
C08G101/00(2006.01)
(71)申请人上海东大聚氨酯有限公司

地址201508上海市金山区山阳镇山宁路
307号
(72)发明人李学庆李丽王光辉
(74)专利代理机构青岛发思特专利商标代理有
限公司37212
代理人王晶莹
(51)Int.Cl.
C08G18/48(2006.01)
C08G18/42(2006.01)
C08J9/14(2006.01)
C08K3/02(2006.01)
C08K9/10(2006.01)
权利要求书1页说明书4页
(54)发明名称
B1级阻燃连续板用组合聚醚、聚氨酯材料及
其制备方法
(57)摘要
本发明涉及聚氨酯技术领域，具体涉及一种
B1级阻燃连续板用组合聚醚、聚氨酯材料及其制
备方法。所述组合聚醚包含以下质量份数的组
分：聚酯多元醇80‑100份，阻燃聚醚多元醇0‑20
份，发泡催化剂0.1‑4份，凝胶发泡剂0.3‑4份，三
聚催化剂0.3‑4份，泡沫稳定剂2‑8份，改性红磷
阻燃剂5‑40份，液体阻燃剂10‑30份，发泡剂5‑30
份，水0.5‑1份。本发明的组合聚醚，使戊烷发泡
体系达到了B1级阻燃效果适用于B1级阻燃连续
板生产；本发明还提供其聚氨酯材料，阻燃效果
好，力学性能优异。
CN114133510A
CN114133510A权利要求书1/1页

1.一种B1级阻燃连续板用组合聚醚，其特征在于：包含以下质量份数的组分：

聚酯多元醇和阻燃聚醚多元醇的质量份数之和为100份；
聚酯多元醇的官能度为2，羟值为260‑350mgKOH/g；
阻燃聚醚多元醇的官能度为2，羟值为160‑180mgKOH/g。
2.根据权利要求要求1所述的B1级阻燃连续板用组合聚醚，其特征在于：聚酯多元醇为
AK7004、AK4003、PS2352、PS3158、PS2412中的至少一种。
3.根据权利要求要求1所述的B1级阻燃连续板用组合聚醚，其特征在于：阻燃聚醚多元
醇为DonolFR‑912。
4.根据权利要求要求1所述的B1级阻燃连续板用组合聚醚，其特征在于：发泡催化剂为
PC5或A‑1，凝胶催化剂为PC8或A33，三聚催化剂为K15或TMR‑2。
5.根据权利要求要求1所述的B1级阻燃连续板用组合聚醚，其特征在于：液体阻燃剂为
TCPP、TEP、TCEP中的一种或多种。
6.根据权利要求要求1所述的B1级阻燃连续板用组合聚醚，其特征在于：泡沫稳定剂为
B8545、B84813、B8872中的一种或两种组合。
7.根据权利要求要求1所述的B1级阻燃连续板用组合聚醚，其特征在于：物理发泡剂为
正戊烷、异戊烷、环戊烷中的一种或多种。
8.一种权利要求要求1‑7任一项所述的B1级阻燃连续板用组合聚醚的制备方法，其特
征在于：将组合聚醚的各组分混合均匀即得。
9.一种B1级阻燃连续板用聚氨酯材料，其特征在于：由权利要求1‑7任一项所述的组合
聚醚和异氰酸酯按质量比1:(1.4‑2.0)混合得到。
10.一种权利要求9所述的B1级阻燃连续板用聚氨酯材料的制备方法，其特征在于：将
所述组合聚醚使用高压发泡机与PAPI进行混合，然后通过布料头喷到钢板上，经过50‑60℃
烘道压模，即得到用于B1级阻燃连续板的聚氨酯材料。

2

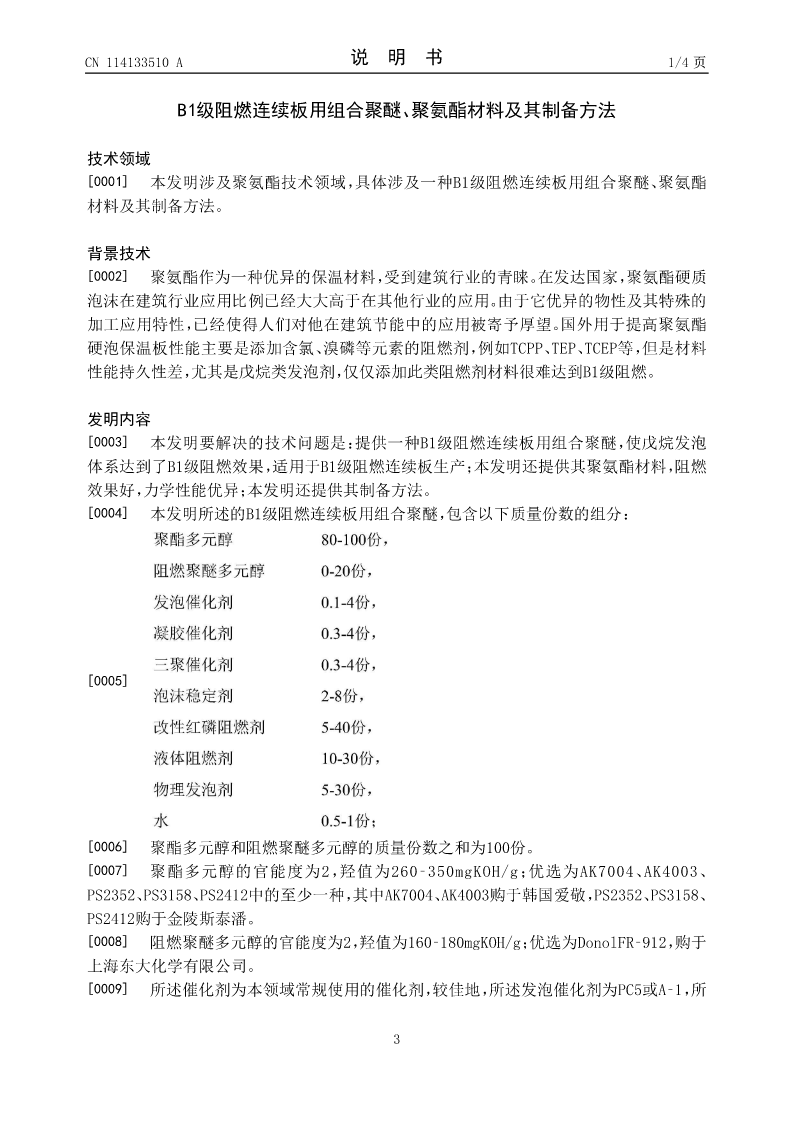

CN114133510A说明书1/4页

B1级阻燃连续板用组合聚醚、聚氨酯材料及其制备方法

技术领域
[0001]本发明涉及聚氨酯技术领域，具体涉及一种B1级阻燃连续板用组合聚醚、聚氨酯
材料及其制备方法。

背景技术
[0002]聚氨酯作为一种优异的保温材料，受到建筑行业的青睐。在发达国家，聚氨酯硬质
泡沫在建筑行业应用比例已经大大高于在其他行业的应用。由于它优异的物性及其特殊的
加工应用特性，已经使得人们对他在建筑节能中的应用被寄予厚望。国外用于提高聚氨酯
硬泡保温板性能主要是添加含氯、溴磷等元素的阻燃剂，例如TCPP、TEP、TCEP等，但是材料
性能持久性差，尤其是戊烷类发泡剂，仅仅添加此类阻燃剂材料很难达到B1级阻燃。

发明内容
[0003]本发明要解决的技术问题是：提供一种B1级阻燃连续板用组合聚醚，使戊烷发泡
体系达到了B1级阻燃效果，适用于B1级阻燃连续板生产；本发明还提供其聚氨酯材料，阻燃
效果好，力学性能优异；本发明还提供其制备方法。
[0004]本发明所述的B1级阻燃连续板用组合聚醚，包含以下质量份数的组分：

[0005]
