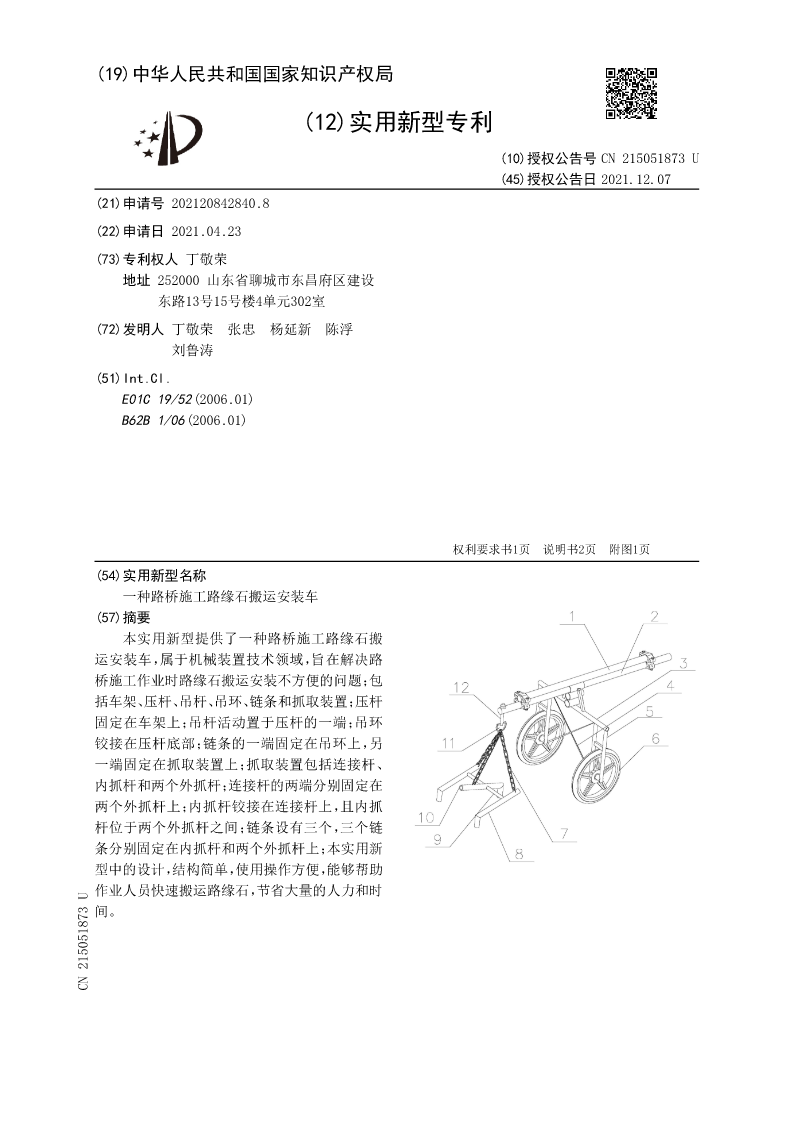

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN215051873U
(45)授权公告日2021.12.07
(21)申请号202120842840.8
(22)申请日2021.04.23
(73)专利权人丁敬荣
地址252000山东省聊城市东昌府区建设
东路13号15号楼4单元302室
(72)发明人丁敬荣张忠杨延新陈浮
刘鲁涛
(51)Int.Cl.
E01C19/52(2006.01)
B62B1/06(2006.01)

权利要求书1页说明书2页附图1页
(54)实用新型名称
一种路桥施工路缘石搬运安装车
(57)摘要
本实用新型提供了一种路桥施工路缘石搬
运安装车，属于机械装置技术领域，旨在解决路
桥施工作业时路缘石搬运安装不方便的问题；包
括车架、压杆、吊杆、吊环、链条和抓取装置；压杆
固定在车架上；吊杆活动置于压杆的一端；吊环
铰接在压杆底部；链条的一端固定在吊环上，另
一端固定在抓取装置上；抓取装置包括连接杆、
内抓杆和两个外抓杆；连接杆的两端分别固定在
两个外抓杆上；内抓杆铰接在连接杆上，且内抓
杆位于两个外抓杆之间；链条设有三个，三个链
条分别固定在内抓杆和两个外抓杆上；本实用新
型中的设计，结构简单，使用操作方便，能够帮助
作业人员快速搬运路缘石，节省大量的人力和时
间。
CN215051873U

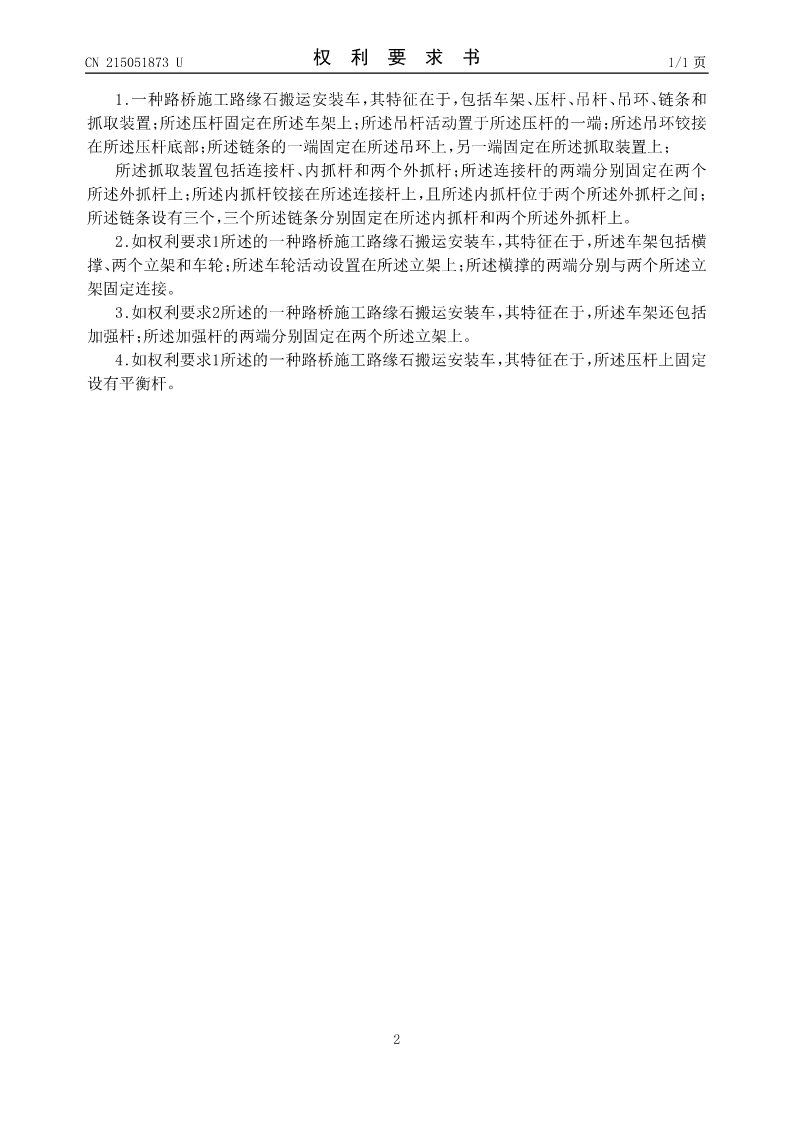

CN215051873U权利要求书1/1页

1.一种路桥施工路缘石搬运安装车，其特征在于，包括车架、压杆、吊杆、吊环、链条和
抓取装置；所述压杆固定在所述车架上；所述吊杆活动置于所述压杆的一端；所述吊环铰接
在所述压杆底部；所述链条的一端固定在所述吊环上，另一端固定在所述抓取装置上；
所述抓取装置包括连接杆、内抓杆和两个外抓杆；所述连接杆的两端分别固定在两个
所述外抓杆上；所述内抓杆铰接在所述连接杆上，且所述内抓杆位于两个所述外抓杆之间；
所述链条设有三个，三个所述链条分别固定在所述内抓杆和两个所述外抓杆上。
2.如权利要求1所述的一种路桥施工路缘石搬运安装车，其特征在于，所述车架包括横
撑、两个立架和车轮；所述车轮活动设置在所述立架上；所述横撑的两端分别与两个所述立
架固定连接。
3.如权利要求2所述的一种路桥施工路缘石搬运安装车，其特征在于，所述车架还包括
加强杆；所述加强杆的两端分别固定在两个所述立架上。
4.如权利要求1所述的一种路桥施工路缘石搬运安装车，其特征在于，所述压杆上固定
设有平衡杆。

2

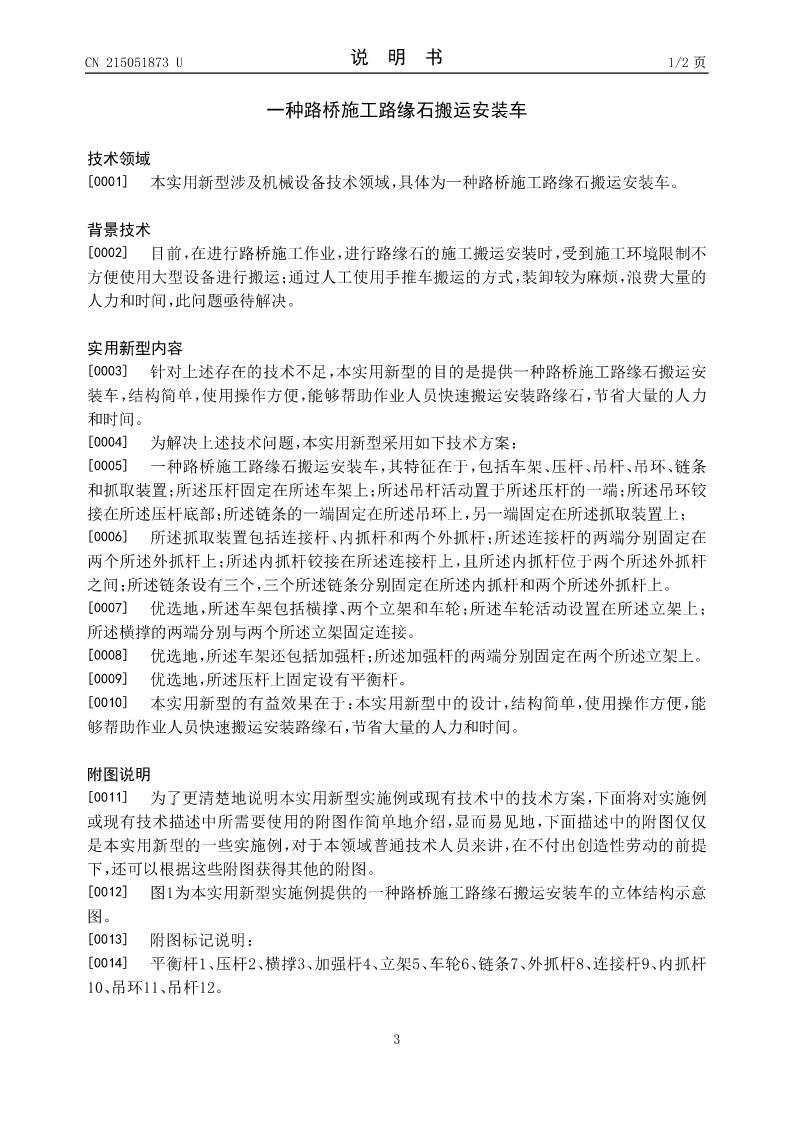

CN215051873U说明书1/2页

一种路桥施工路缘石搬运安装车

技术领域
[0001]本实用新型涉及机械设备技术领域，具体为一种路桥施工路缘石搬运安装车。

背景技术
[0002]目前，在进行路桥施工作业，进行路缘石的施工搬运安装时，受到施工环境限制不
方便使用大型设备进行搬运；通过人工使用手推车搬运的方式，装卸较为麻烦，浪费大量的
人力和时间，此问题亟待解决。

实用新型内容
[0003]针对上述存在的技术不足，本实用新型的目的是提供一种路桥施工路缘石搬运安
装车，结构简单，使用操作方便，能够帮助作业人员快速搬运安装路缘石，节省大量的人力
和时间。
[0004]为解决上述技术问题，本实用新型采用如下技术方案：
[0005]一种路桥施工路缘石搬运安装车，其特征在于，包括车架、压杆、吊杆、吊环、链条
和抓取装置；所述压杆固定在所述车架上；所述吊杆活动置于所述压杆的一端；所述吊环铰
接在所述压杆底部；所述链条的一端固定在所述吊环上，另一端固定在所述抓取装置上；
[0006]所述抓取装置包括连接杆、内抓杆和两个外抓杆；所述连接杆的两端分别固定在
两个所述外抓杆上；所述内抓杆铰接在所述连接杆上，且所述内抓杆位于两个所述外抓杆
之间；所述链条设有三个，三个所述链条分别固定在所述内抓杆和两个所述外抓杆上。
[0007]优选地，所述车架包括横撑、两个立架和车轮；所述车轮活动设置在所述立架上；
所述横撑的两端分别与两个所述立架固定连接。
[0008]优选地，所述车架还包括加强杆；所述加强杆的两端分别固定在两个所述立架上。
[0009]优选地，所述压杆上固定设有平衡杆。
[0010]本实用新型的有益效果在于：本实用新型中的设计，结构简单，使用操作方便，能
够帮助作业人员快速搬运安装路缘石，节省大量的人力和时间。

附图说明
[0011]为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例
或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅
是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提
下，还可以根据这些附图获得其他的附图。

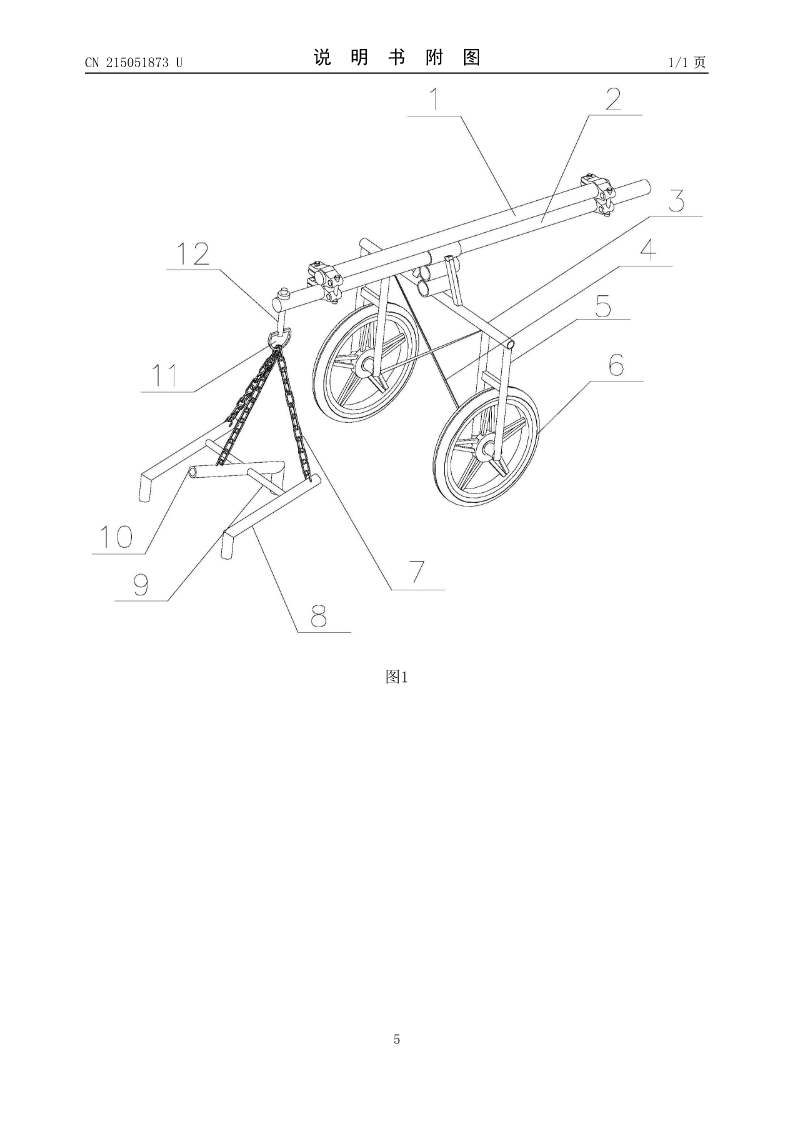

[0012]图1为本实用新型实施例提供的一种路桥施工路缘石搬
