2021234537725一种橡胶圈撑开装置.pdf

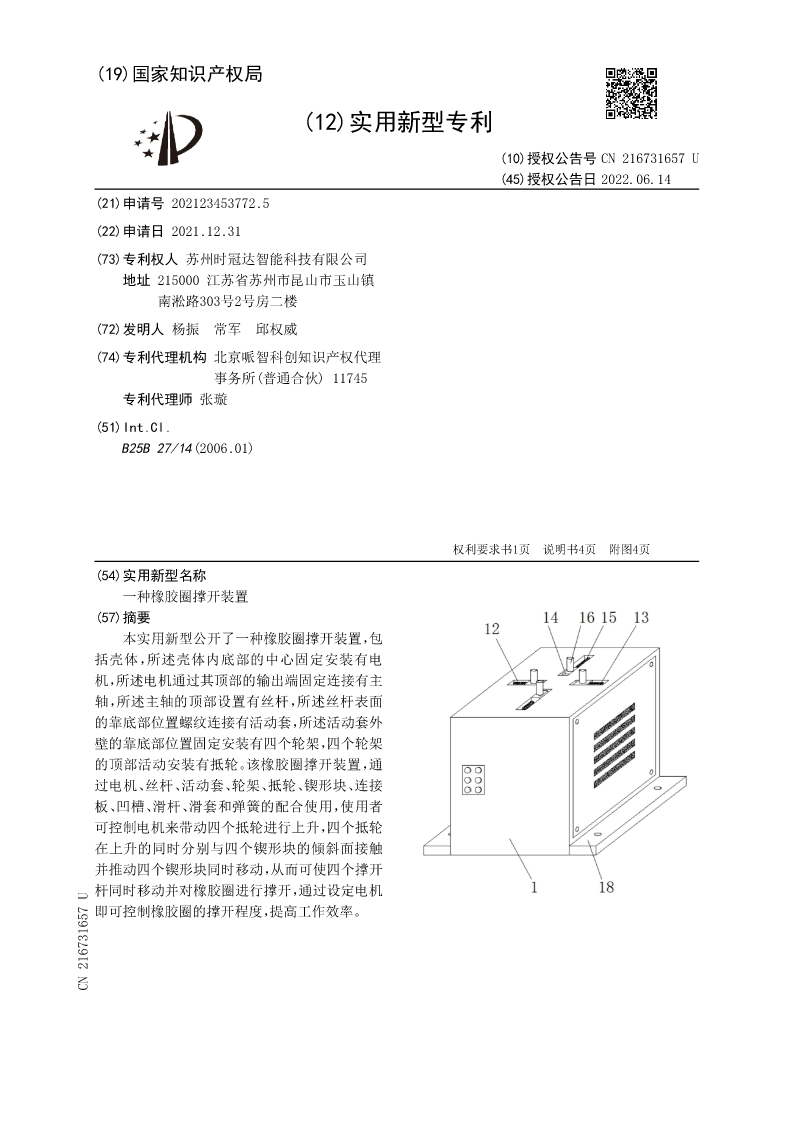

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN216731657U
(45)授权公告日2022.06.14
(21)申请号202123453772.5
(22)申请日2021.12.31
(73)专利权人苏州时冠达智能科技有限公司
地址215000江苏省苏州市昆山市玉山镇
南淞路303号2号房二楼
(72)发明人杨振常军邱权威
(74)专利代理机构北京哌智科创知识产权代理
事务所(普通合伙)11745
专利代理师张璇
(51)Int.Cl.
B25B27/14(2006.01)

权利要求书1页说明书4页附图4页
(54)实用新型名称
一种橡胶圈撑开装置
(57)摘要
本实用新型公开了一种橡胶圈撑开装置，包
括壳体，所述壳体内底部的中心固定安装有电
机，所述电机通过其顶部的输出端固定连接有主
轴，所述主轴的顶部设置有丝杆，所述丝杆表面
的靠底部位置螺纹连接有活动套，所述活动套外
壁的靠底部位置固定安装有四个轮架，四个轮架
的顶部活动安装有抵轮。该橡胶圈撑开装置，通
过电机、丝杆、活动套、轮架、抵轮、锲形块、连接
板、凹槽、滑杆、滑套和弹簧的配合使用，使用者
可控制电机来带动四个抵轮进行上升，四个抵轮
在上升的同时分别与四个锲形块的倾斜面接触
并推动四个锲形块同时移动，从而可使四个撑开
杆同时移动并对橡胶圈进行撑开，通过设定电机
即可控制橡胶圈的撑开程度，提高工作效率。
CN216731657U

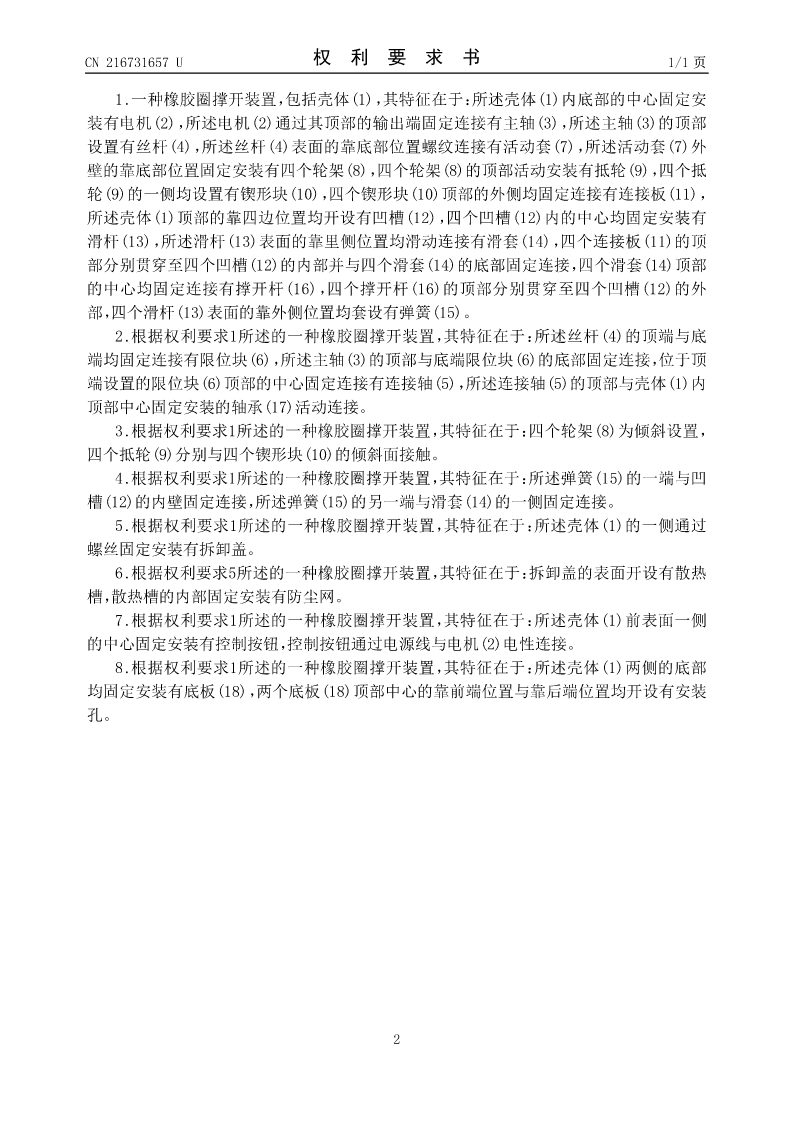

CN216731657U权利要求书1/1页

1.一种橡胶圈撑开装置，包括壳体(1)，其特征在于：所述壳体(1)内底部的中心固定安
装有电机(2)，所述电机(2)通过其顶部的输出端固定连接有主轴(3)，所述主轴(3)的顶部
设置有丝杆(4)，所述丝杆(4)表面的靠底部位置螺纹连接有活动套(7)，所述活动套(7)外
壁的靠底部位置固定安装有四个轮架(8)，四个轮架(8)的顶部活动安装有抵轮(9)，四个抵
轮(9)的一侧均设置有锲形块(10)，四个锲形块(10)顶部的外侧均固定连接有连接板(11)，
所述壳体(1)顶部的靠四边位置均开设有凹槽(12)，四个凹槽(12)内的中心均固定安装有
滑杆(13)，所述滑杆(13)表面的靠里侧位置均滑动连接有滑套(14)，四个连接板(11)的顶
部分别贯穿至四个凹槽(12)的内部并与四个滑套(14)的底部固定连接，四个滑套(14)顶部
的中心均固定连接有撑开杆(16)，四个撑开杆(16)的顶部分别贯穿至四个凹槽(12)的外
部，四个滑杆(13)表面的靠外侧位置均套设有弹簧(15)。
2.根据权利要求1所述的一种橡胶圈撑开装置，其特征在于：所述丝杆(4)的顶端与底
端均固定连接有限位块(6)，所述主轴(3)的顶部与底端限位块(6)的底部固定连接，位于顶
端设置的限位块(6)顶部的中心固定连接有连接轴(5)，所述连接轴(5)的顶部与壳体(1)内
顶部中心固定安装的轴承(17)活动连接。
3.根据权利要求1所述的一种橡胶圈撑开装置，其特征在于：四个轮架(8)为倾斜设置，
四个抵轮(9)分别与四个锲形块(10)的倾斜面接触。
4.根据权利要求1所述的一种橡胶圈撑开装置，其特征在于：所述弹簧(15)的一端与凹
槽(12)的内壁固定连接，所述弹簧(15)的另一端与滑套(14)的一侧固定连接。
5.根据权利要求1所述的一种橡胶圈撑开装置，其特征在于：所述壳体(1)的一侧通过
螺丝固定安装有拆卸盖。
6.根据权利要求5所述的一种橡胶圈撑开装置，其特征在于：拆卸盖的表面开设有散热
槽，散热槽的内部固定安装有防尘网。
7.根据权利要求1所述的一种橡胶圈撑开装置，其特征在于：所述壳体(1)前表面一侧
的中心固定安装有控制按钮，控制按钮通过电源线与电机(2)电性连接。
8.根据权利要求1所述的一种橡胶圈撑开装置，其特征在于：所述壳体(1)两侧的底部
均固定安装有底板(18)，两个底板(18)顶部中心的靠前端位置与靠后端位置均开设有安装
孔。

2

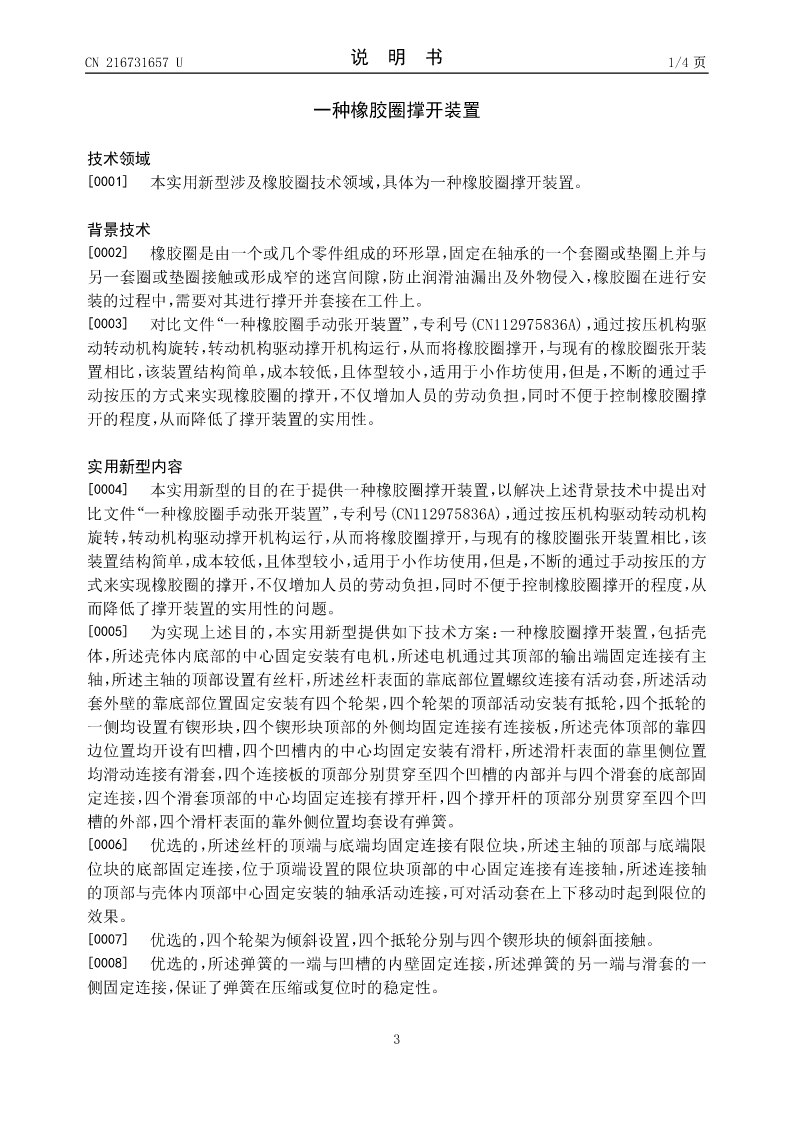

CN216731657U说明书1/4页

一种橡胶圈撑开装置

技术领域
[0001]本实用新型涉及橡胶圈技术领域，具体为一种橡胶圈撑开装置。

背景技术
[0002]橡胶圈是由一个或几个零件组成的环形罩，固定在轴承的一个套圈或垫圈上并与
另一套圈或垫圈接触或形成窄的迷宫间隙，防止润滑油漏出及外物侵入，橡胶圈在进行安
装的过程中，需要对其进行撑开并套接在工件上。
[0003]对比文件“一种橡胶圈手动张开装置”，专利号(CN112975836A)，通过按压机构驱
动转动机构旋转，转动机构驱动撑开机构运行，从而将橡胶圈撑开，与现有的橡胶圈张开装
置相比，该装置结构简单，成本较低，且体型较小，适用于小作坊使用，但是，不断的通过手
动按压的方式来实现橡胶
