2022116882567一种环氧型丙烯酸粉末涂料树脂及其制备方法和应用.pdf

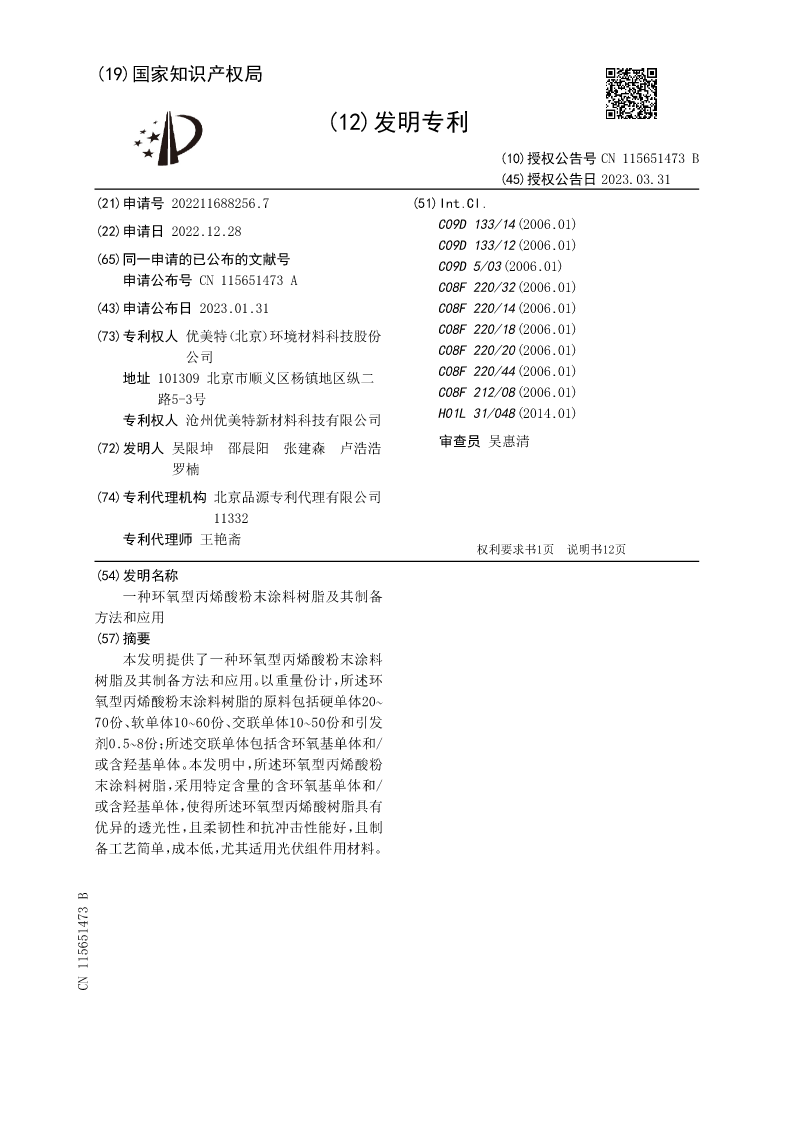

(19)国家知识产权局

(12)发明专利

(10)授权公告号CN115651473B
(45)授权公告日2023.03.31
(21)申请号202211688256.7(51)Int.Cl.
(22)申请日2022.12.28C09D133/14(2006.01)
C09D133/12(2006.01)
(65)同一申请的已公布的文献号C09D5/03(2006.01)
申请公布号CN115651473AC08F220/32(2006.01)
(43)申请公布日2023.01.31C08F220/14(2006.01)
(73)专利权人优美特（北京）环境材料科技股份C08F220/18(2006.01)
公司C08F220/20(2006.01)
地址101309北京市顺义区杨镇地区纵二C08F220/44(2006.01)
路5-3号C08F212/08(2006.01)
专利权人沧州优美特新材料科技有限公司H01L31/048(2014.01)
(72)发明人吴限坤邵晨阳张建森卢浩浩审查员吴惠清
罗楠
(74)专利代理机构北京品源专利代理有限公司
11332
专利代理师王艳斋
权利要求书1页说明书12页
(54)发明名称
一种环氧型丙烯酸粉末涂料树脂及其制备
方法和应用
(57)摘要
本发明提供了一种环氧型丙烯酸粉末涂料
树脂及其制备方法和应用。以重量份计，所述环
氧型丙烯酸粉末涂料树脂的原料包括硬单体20~
70份、软单体10~60份、交联单体10~50份和引发
剂0.5~8份；所述交联单体包括含环氧基单体和/
或含羟基单体。本发明中，所述环氧型丙烯酸粉
末涂料树脂，采用特定含量的含环氧基单体和/
或含羟基单体，使得所述环氧型丙烯酸树脂具有
优异的透光性，且柔韧性和抗冲击性能好，且制
备工艺简单，成本低，尤其适用光伏组件用材料。
CN115651473B

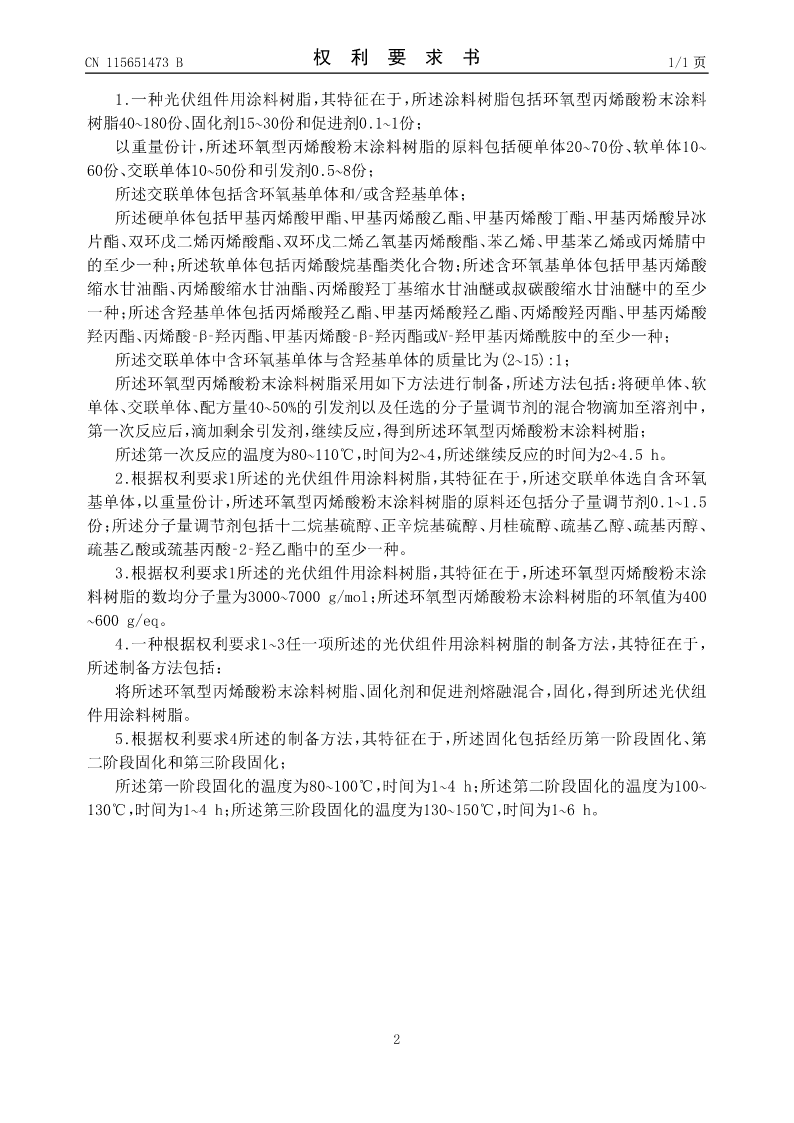

CN115651473B权利要求书1/1页

1.一种光伏组件用涂料树脂，其特征在于，所述涂料树脂包括环氧型丙烯酸粉末涂料
树脂40~180份、固化剂15~30份和促进剂0.1~1份；
以重量份计，所述环氧型丙烯酸粉末涂料树脂的原料包括硬单体20~70份、软单体10~
60份、交联单体10~50份和引发剂0.5~8份；
所述交联单体包括含环氧基单体和/或含羟基单体；
所述硬单体包括甲基丙烯酸甲酯、甲基丙烯酸乙酯、甲基丙烯酸丁酯、甲基丙烯酸异冰
片酯、双环戊二烯丙烯酸酯、双环戊二烯乙氧基丙烯酸酯、苯乙烯、甲基苯乙烯或丙烯腈中
的至少一种；所述软单体包括丙烯酸烷基酯类化合物；所述含环氧基单体包括甲基丙烯酸
缩水甘油酯、丙烯酸缩水甘油酯、丙烯酸羟丁基缩水甘油醚或叔碳酸缩水甘油醚中的至少
一种；所述含羟基单体包括丙烯酸羟乙酯、甲基丙烯酸羟乙酯、丙烯酸羟丙酯、甲基丙烯酸
羟丙酯、丙烯酸‑β‑羟丙酯、甲基丙烯酸‑β‑羟丙酯或N‑羟甲基丙烯酰胺中的至少一种；
所述交联单体中含环氧基单体与含羟基单体的质量比为(2~15):1；
所述环氧型丙烯酸粉末涂料树脂采用如下方法进行制备，所述方法包括：将硬单体、软
单体、交联单体、配方量40~50%的引发剂以及任选的分子量调节剂的混合物滴加至溶剂中，
第一次反应后，滴加剩余引发剂，继续反应，得到所述环氧型丙烯酸粉末涂料树脂；
所述第一次反应的温度为80~110℃，时间为2~4，所述继续反应的时间为2~4.5h。
2.根据权利要求1所述的光伏组件用涂料树脂，其特征在于，所述交联单体选自含环氧
基单体，以重量份计，所述环氧型丙烯酸粉末涂料树脂的原料还包括分子量调节剂0.1~1.5
份；所述分子量调节剂包括十二烷基硫醇、正辛烷基硫醇、月桂硫醇、疏基乙醇、疏基丙醇、
疏基乙酸或巯基丙酸‑2‑羟乙酯中的至少一种。
3.根据权利要求1所述的光伏组件用涂料树脂，其特征在于，所述环氧型丙烯酸粉末涂
料树脂的数均分子量为3000~7000g/mol；所述环氧型丙烯酸粉末涂料树脂的环氧值为400
~600g/eq。
4.一种根据权利要求1~3任一项所述的光伏组件用涂料树脂的制备方法，其特征在于，
所述制备方法包括：
将所述环氧型丙烯酸粉末涂料树脂、固化剂和促进剂熔融混合，固化，得到所述光伏组
件用涂料树脂。
5.根据权利要求4所述的制备方法，其特征在于，所述固化包括经历第一阶段固化、第
二阶段固化和第三阶段固化；
所述第一阶段固化的温度为80~100℃，时间为1~4h；所述第二阶段固化的温度为100~
130℃，时间为1~4h；所述第三阶段固化的温度为130~150℃，时间为1~6h。

2

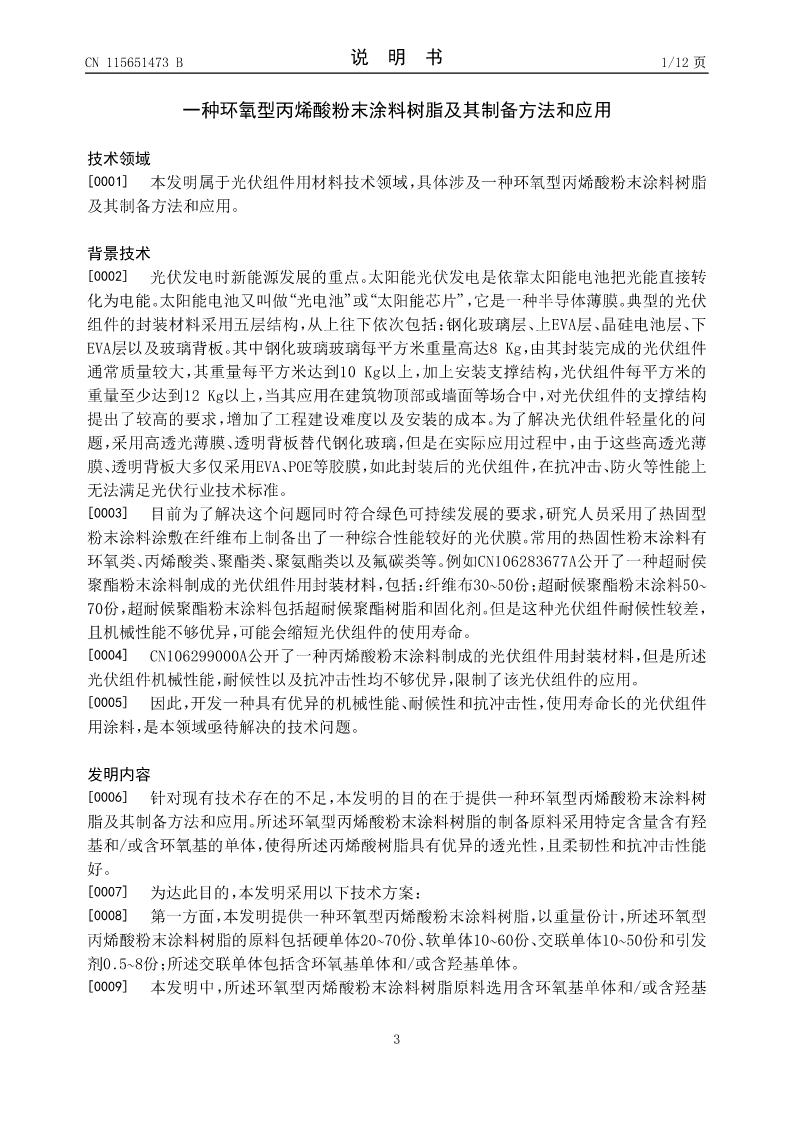

CN115651473B说明书1/12页

一种环氧型丙烯酸粉末涂料树脂及其制备方法和应用

技术领域
[0001]本发明属于光伏组件用材料技术领域，具体涉及一种环氧
