2022218490289液压支架拆解系统.pdf

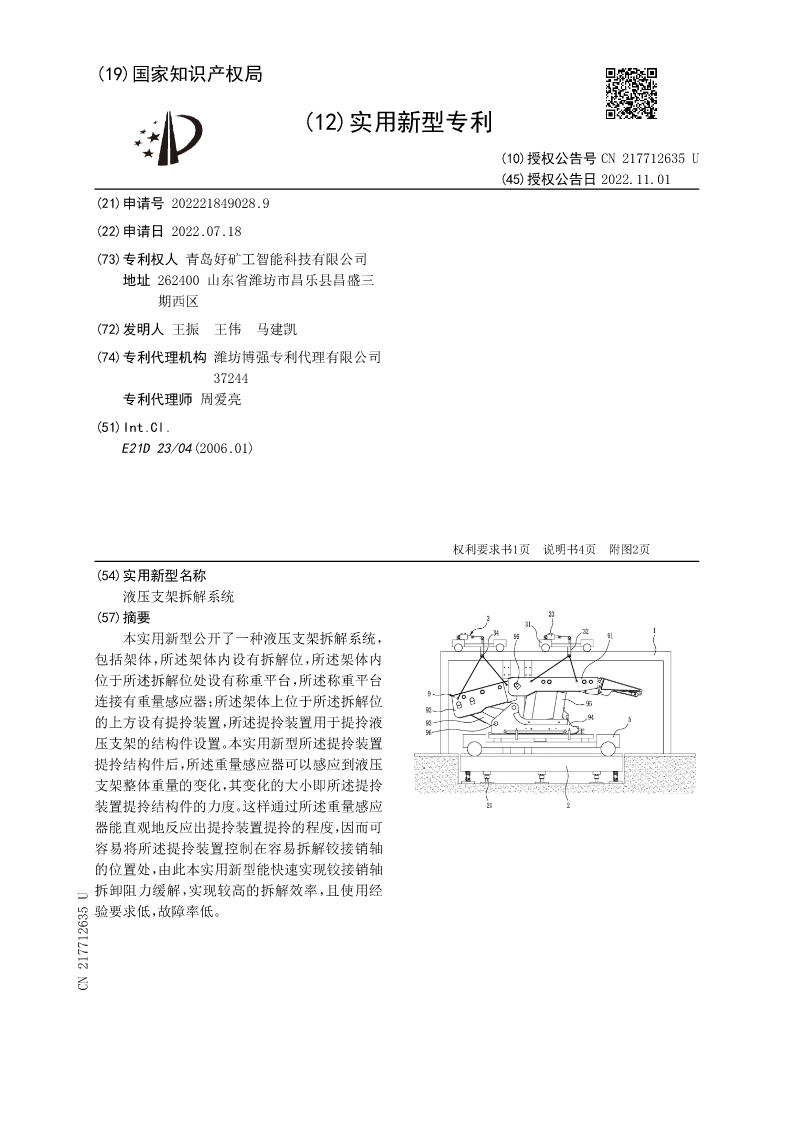

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN217712635U
(45)授权公告日2022.11.01
(21)申请号202221849028.9
(22)申请日2022.07.18
(73)专利权人青岛好矿工智能科技有限公司
地址262400山东省潍坊市昌乐县昌盛三
期西区
(72)发明人王振王伟马建凯
(74)专利代理机构潍坊博强专利代理有限公司
37244
专利代理师周爱亮
(51)Int.Cl.
E21D23/04(2006.01)

权利要求书1页说明书4页附图2页
(54)实用新型名称
液压支架拆解系统
(57)摘要
本实用新型公开了一种液压支架拆解系统，
包括架体，所述架体内设有拆解位，所述架体内
位于所述拆解位处设有称重平台，所述称重平台
连接有重量感应器；所述架体上位于所述拆解位
的上方设有提拎装置，所述提拎装置用于提拎液
压支架的结构件设置。本实用新型所述提拎装置
提拎结构件后，所述重量感应器可以感应到液压
支架整体重量的变化，其变化的大小即所述提拎
装置提拎结构件的力度。这样通过所述重量感应
器能直观地反应出提拎装置提拎的程度，因而可
容易将所述提拎装置控制在容易拆解铰接销轴
的位置处，由此本实用新型能快速实现铰接销轴
拆卸阻力缓解，实现较高的拆解效率，且使用经
验要求低，故障率低。
CN217712635U

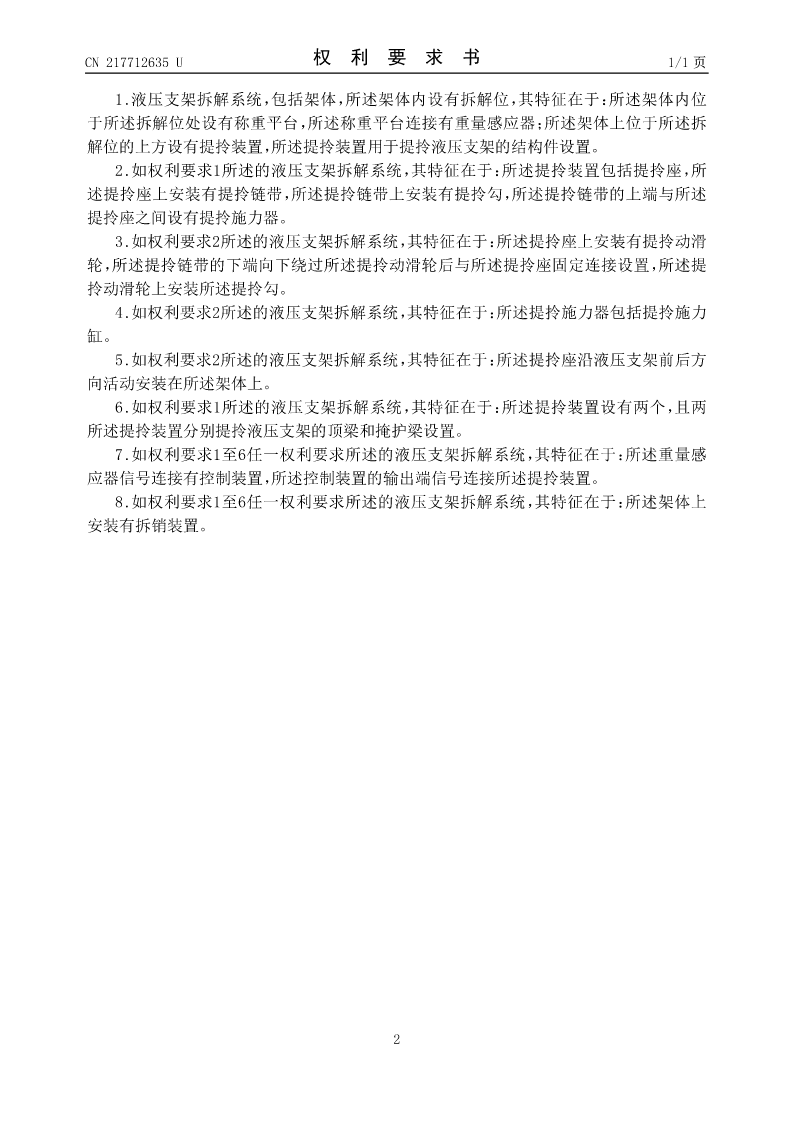

CN217712635U权利要求书1/1页

1.液压支架拆解系统，包括架体，所述架体内设有拆解位，其特征在于：所述架体内位
于所述拆解位处设有称重平台，所述称重平台连接有重量感应器；所述架体上位于所述拆
解位的上方设有提拎装置，所述提拎装置用于提拎液压支架的结构件设置。
2.如权利要求1所述的液压支架拆解系统，其特征在于：所述提拎装置包括提拎座，所
述提拎座上安装有提拎链带，所述提拎链带上安装有提拎勾，所述提拎链带的上端与所述
提拎座之间设有提拎施力器。
3.如权利要求2所述的液压支架拆解系统，其特征在于：所述提拎座上安装有提拎动滑
轮，所述提拎链带的下端向下绕过所述提拎动滑轮后与所述提拎座固定连接设置，所述提
拎动滑轮上安装所述提拎勾。
4.如权利要求2所述的液压支架拆解系统，其特征在于：所述提拎施力器包括提拎施力
缸。
5.如权利要求2所述的液压支架拆解系统，其特征在于：所述提拎座沿液压支架前后方
向活动安装在所述架体上。
6.如权利要求1所述的液压支架拆解系统，其特征在于：所述提拎装置设有两个，且两
所述提拎装置分别提拎液压支架的顶梁和掩护梁设置。
7.如权利要求1至6任一权利要求所述的液压支架拆解系统，其特征在于：所述重量感
应器信号连接有控制装置，所述控制装置的输出端信号连接所述提拎装置。
8.如权利要求1至6任一权利要求所述的液压支架拆解系统，其特征在于：所述架体上
安装有拆销装置。

2

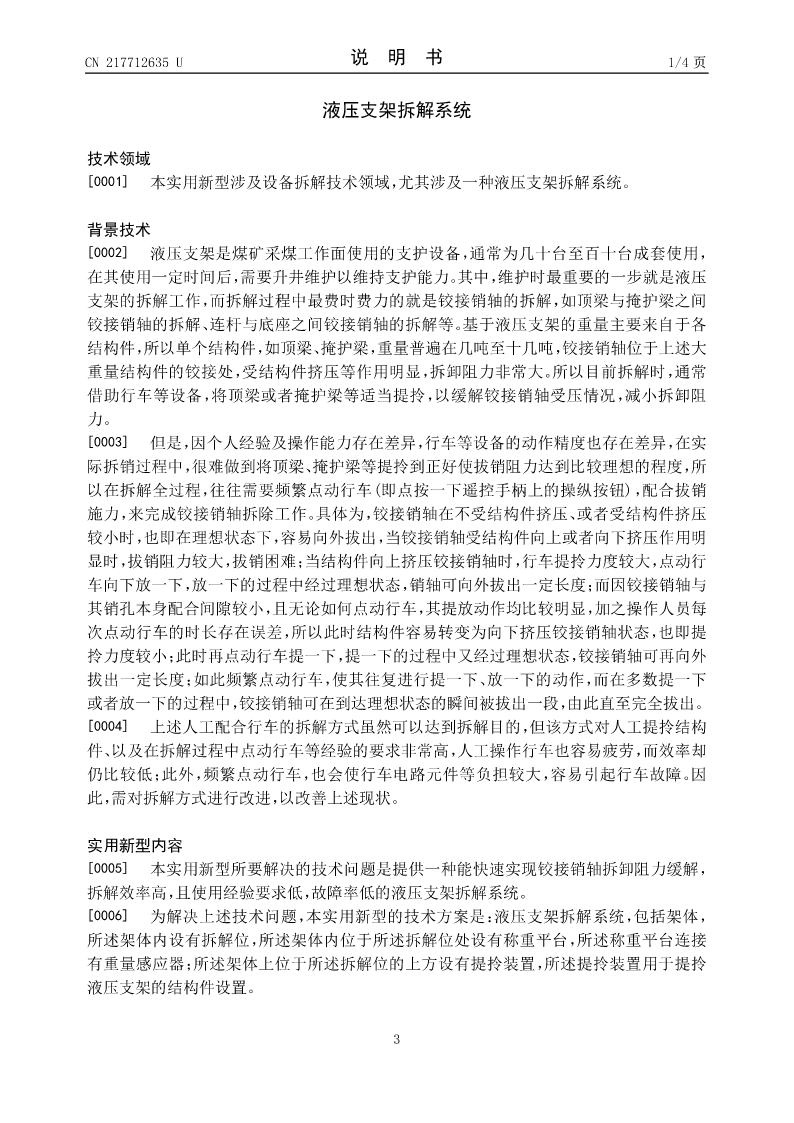

CN217712635U说明书1/4页

液压支架拆解系统

技术领域
[0001]本实用新型涉及设备拆解技术领域，尤其涉及一种液压支架拆解系统。

背景技术
[0002]液压支架是煤矿采煤工作面使用的支护设备，通常为几十台至百十台成套使用，
在其使用一定时间后，需要升井维护以维持支护能力。其中，维护时最重要的一步就是液压
支架的拆解工作，而拆解过程中最费时费力的就是铰接销轴的拆解，如顶梁与掩护梁之间
铰接销轴的拆解、连杆与底座之间铰接销轴的拆解等。基于液压支架的重量主要来自于各
结构件，所以单个结构件，如顶梁、掩护梁，重量普遍在几吨至十几吨，铰接销轴位于上述大
重量结构件的铰接处，受结构件挤压等作用明显，拆卸阻力非常大。所以目前拆解时，通常
借助行车等设备，将顶梁或者掩护梁等适当提拎，以缓解铰接销轴受压情况，减小拆卸阻
力。
[0003]但是，因个人经验及操作能力存在差异，行车等设备的动作精度也存在差异，在实
际拆销过程中，很难做到将顶梁、掩护梁等提拎到正好使拔销阻力达到比较理想的程度，所
以在拆解全过程，往往需要频繁点动行车(即点按一下遥控手柄上的操纵按钮)，配合拔销
施力，来完成铰接销轴拆除工作。具体为，铰接销轴在不受结构件挤压、或者受结构件挤压
较小时，也即在理想状态下，容易向外拔出，当铰接销轴受结构件向上或者向下挤压作用明
显时，拔销阻力较大，拔销困难；当结构件向上挤压铰接销轴时，行车提拎力度较大，点动行
车向下放一下，放一下的过程中经过理想状态，销轴可向外拔出一定长度；而因铰接销轴与
其销孔本身配合间隙较小，且无论如何点动行车，其提放动作均比较明显，加之操作人员每
次点动行车的时长存在误差，所以此时结构件容易转变为向下挤压铰接销轴状态，也即提
拎力度较小；此时再点动行车提一下，提一下的过程中又经过理想状态，铰接销轴可再向外
拔出一定长度；如此频繁
