(54)实用新型名称
一种软拉硬撑式连墙件系统

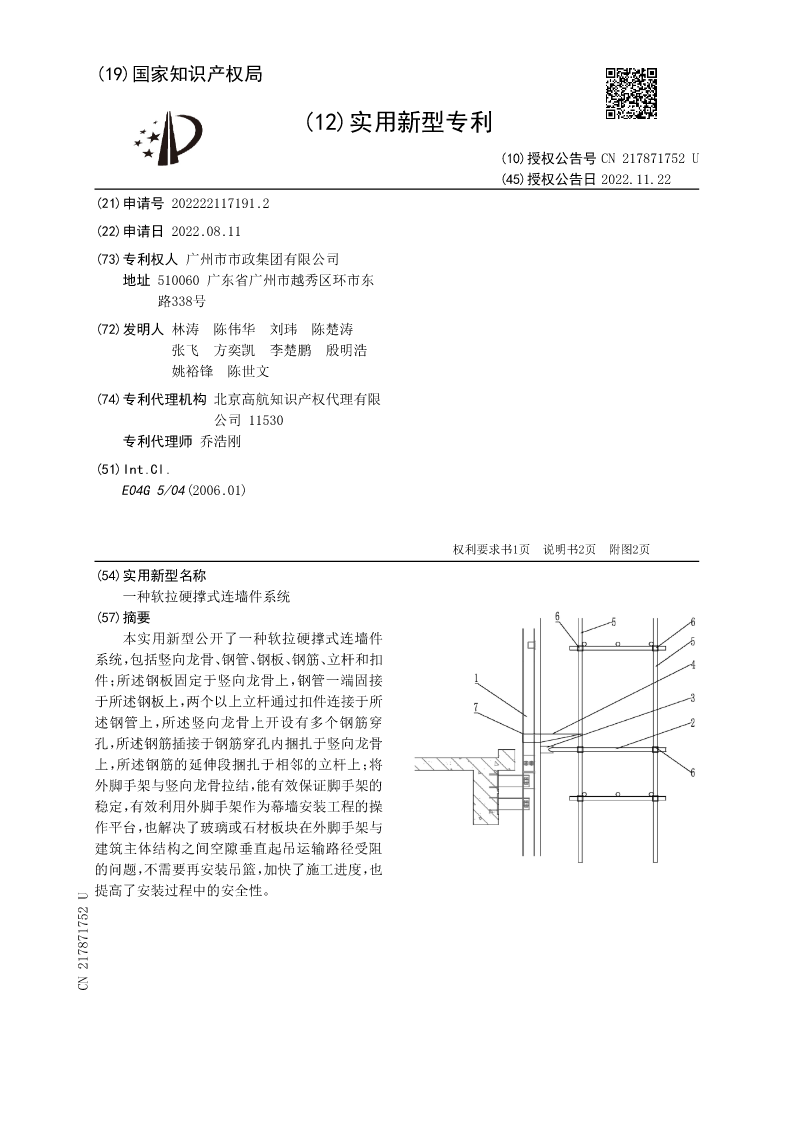

(57)摘要
本实用新型公开了一种软拉硬撑式连墙件
系统，包括竖向龙骨、钢管、钢板、钢筋、立杆和扣
件；所述钢板固定于竖向龙骨上，钢管一端固接
于所述钢板上，两个以上立杆通过扣件连接于所
述钢管上，所述竖向龙骨上开设有多个钢筋穿
孔，所述钢筋插接于钢筋穿孔内捆扎于竖向龙骨
上，所述钢筋的延伸段捆扎于相邻的立杆上；将
外脚手架与竖向龙骨拉结，能有效保证脚手架的
稳定，有效利用外脚手架作为幕墙安装工程的操
作平台，也解决了玻璃或石材板块在外脚手架与
建筑主体结构之间空隙垂直起吊运输路径受阻
的问题，不需要再安装吊篮，加快了施工进度，也
提高了安装过程中的安全性。
CN217871752U
CN217871752U权利要求书1/1页

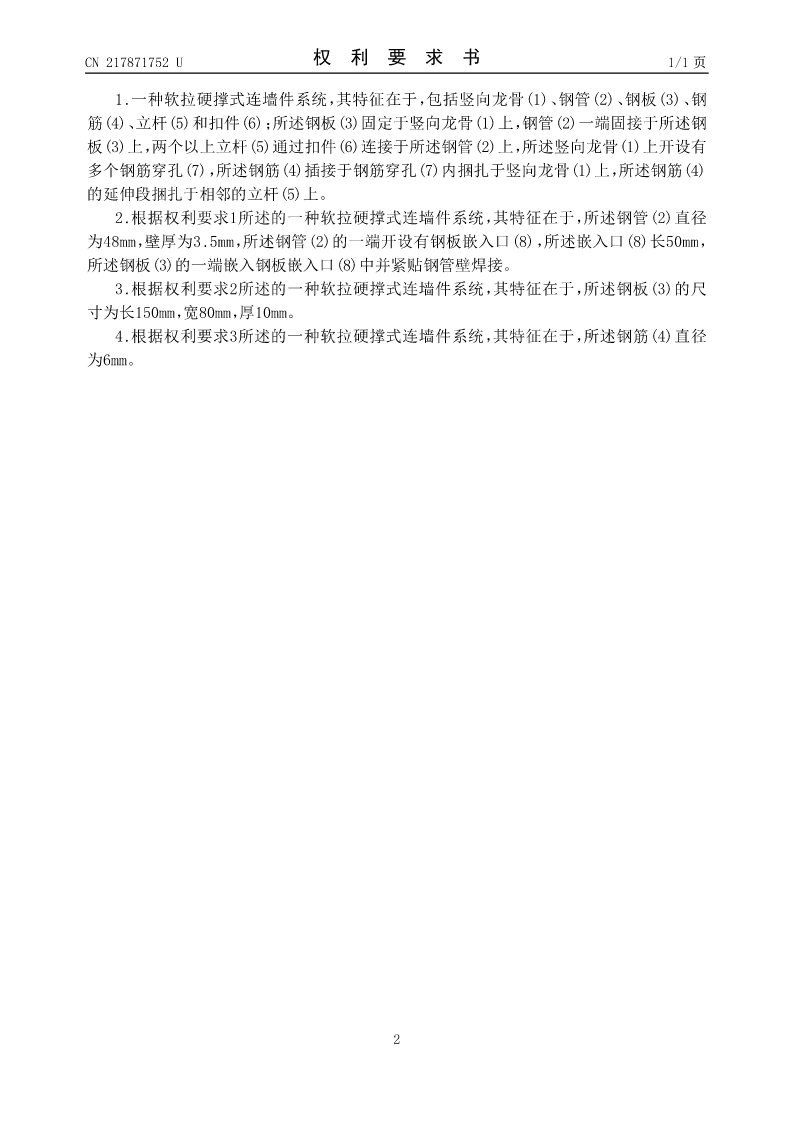

1.一种软拉硬撑式连墙件系统，其特征在于，包括竖向龙骨(1)、钢管(2)、钢板(3)、钢
筋(4)、立杆(5)和扣件(6)；所述钢板(3)固定于竖向龙骨(1)上，钢管(2)一端固接于所述钢
板(3)上，两个以上立杆(5)通过扣件(6)连接于所述钢管(2)上，所述竖向龙骨(1)上开设有
多个钢筋穿孔(7)，所述钢筋(4)插接于钢筋穿孔(7)内捆扎于竖向龙骨(1)上，所述钢筋(4)
的延伸段捆扎于相邻的立杆(5)上。
2.根据权利要求1所述的一种软拉硬撑式连墙件系统，其特征在于，所述钢管(2)直径
为48mm，壁厚为3.5mm，所述钢管(2)的一端开设有钢板嵌入口(8)，所述嵌入口(8)长50mm，
所述钢板(3)的一端嵌入钢板嵌入口(8)中并紧贴钢管壁焊接。
3.根据权利要求2所述的一种软拉硬撑式连墙件系统，其特征在于，所述钢板(3)的尺
寸为长150mm，宽80mm，厚10mm。
4.根据权利要求3所述的一种软拉硬撑式连墙件系统，其特征在于，所述钢筋(4)直径
为6mm。

2
CN217871752U说明书1/2页

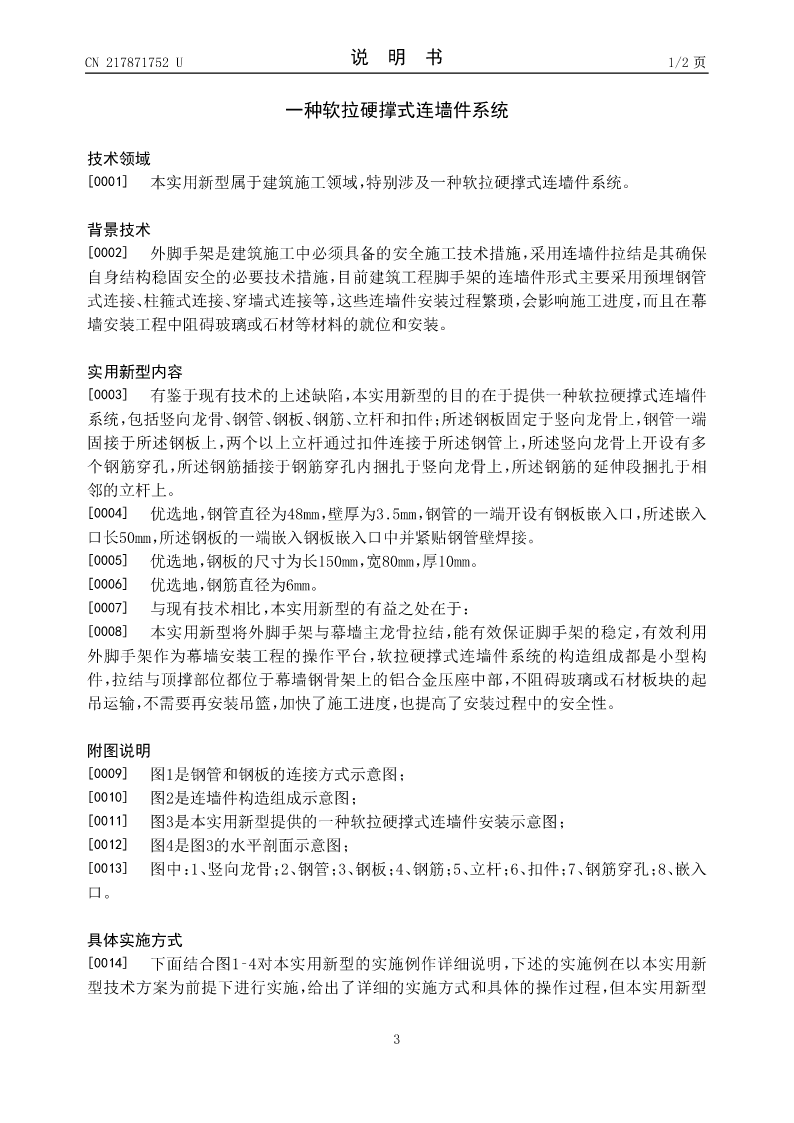

一种软拉硬撑式连墙件系统

技术领域
[0001]本实用新型属于建筑施工领域，特别涉及一种软拉硬撑式连墙件系统。

背景技术
[0002]外脚手架是建筑施工中必须具备的安全施工技术措施，采用连墙件拉结是其确保
自身结构稳固安全的必要技术措施，目前建筑工程脚手架的连墙件形式主要采用预埋钢管
式连接、柱箍式连接、穿墙式连接等，这些连墙件安装过程繁琐，会影响施工进度，而且在幕
墙安装工程中阻碍玻璃或石材等材料的就位和安装。

实用新型内容
[0003]有鉴于现有技术的上述缺陷，本实用新型的目的在于提供一种软拉硬撑式连墙件
系统，包括竖向龙骨、钢管、钢板、钢筋、立杆和扣件；所述钢板固定于竖向龙骨上，钢管一端
固接于所述钢板上，两个以上立杆通过扣件连接于所述钢管上，所述竖向龙骨上开设有多
个钢筋穿孔，所述钢筋插接于钢筋穿孔内捆扎于竖向龙骨上，所述钢筋的延伸段捆扎于相
邻的立杆上。
[0004]优选地，钢管直径为48mm，壁厚为3.5mm，钢管的一端开设有钢板嵌入口，所述嵌入
口长50mm，所述钢板的一端嵌入钢板嵌入口中并紧贴钢管壁焊接。
[0005]优选地，钢板的尺寸为长150mm，宽80mm，厚10mm。
[0006]优选地，钢筋直径为6mm。
[0007]与现有技术相比，本实用新型的有益之处在于：
[0008]本实用新型将外脚手架与幕墙主龙骨拉结，能有效保证脚手架的稳定，有效利用
外脚手架作为幕墙安装工程的操作平台，软拉硬撑式连墙件系统的构造组成都是小型构
件，拉结与顶撑部位都位于幕墙钢骨架上的铝合金压座中部，不阻碍玻璃或石材板块的起
吊运输，不需要再安装吊篮，加快了施工进度，也提高了安装过程中的安全性。

附图说明

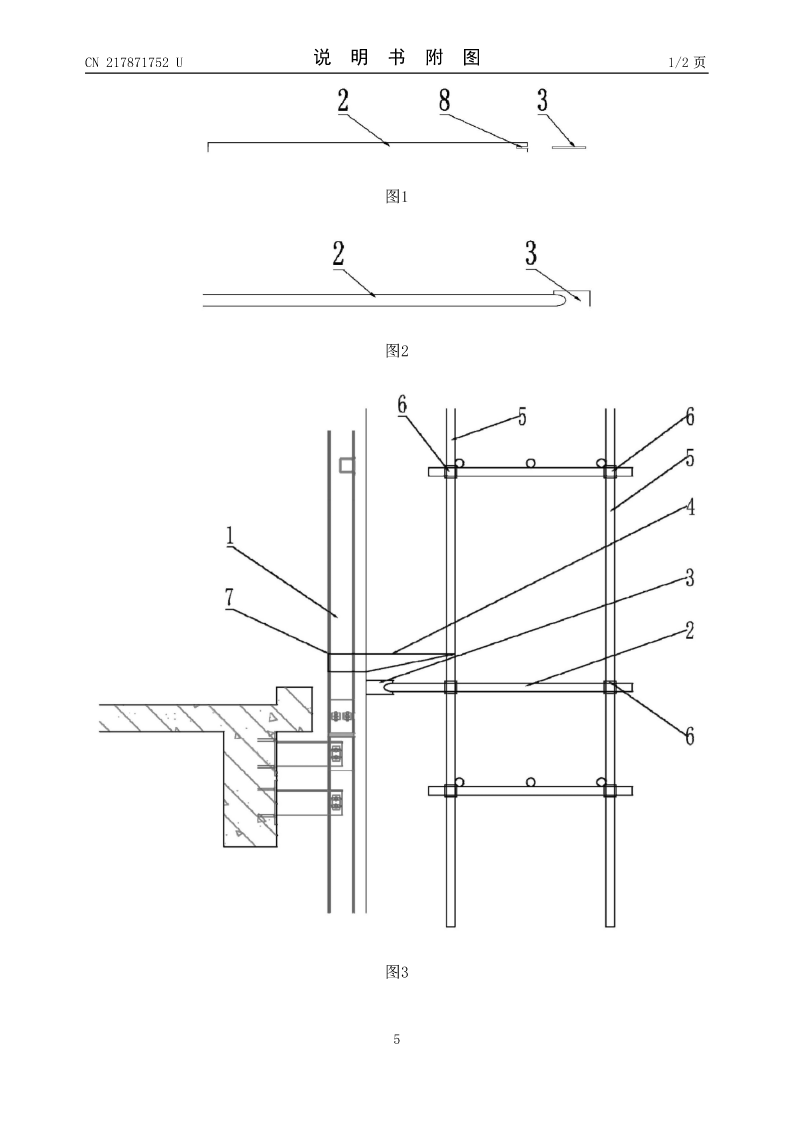

[0009]图1是钢管和钢板的连接方式示意图；
[0010]图2是连墙件构造组成示意图；
[0011]图3是本实用新型提供的一种软拉硬撑式连墙件安装示意图；
[0012]图4是图3的水平剖面示意图；
[0013]图中：1、竖向龙骨；2、钢管；3、钢板；4、钢筋；5、立杆；6、扣件；7、钢筋穿孔；8、嵌入
口。

具体实施方式

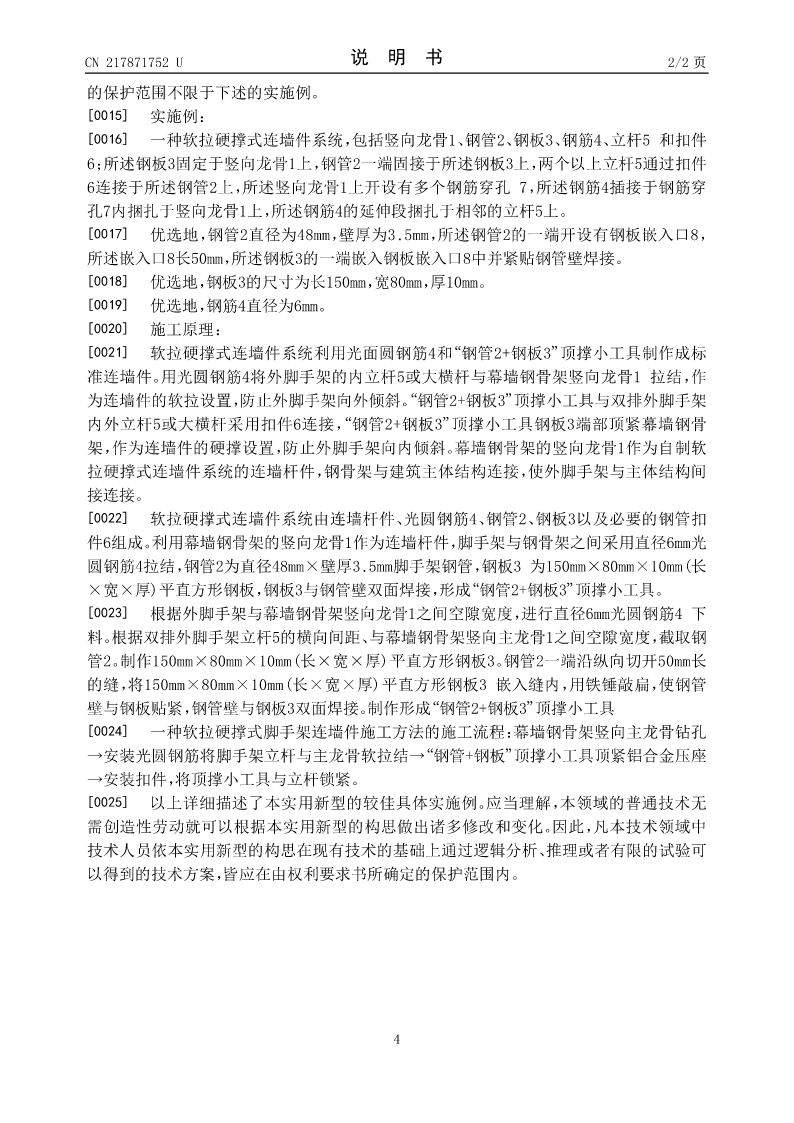

[0014]下面结合图1‑4对本实用新型的实施例
