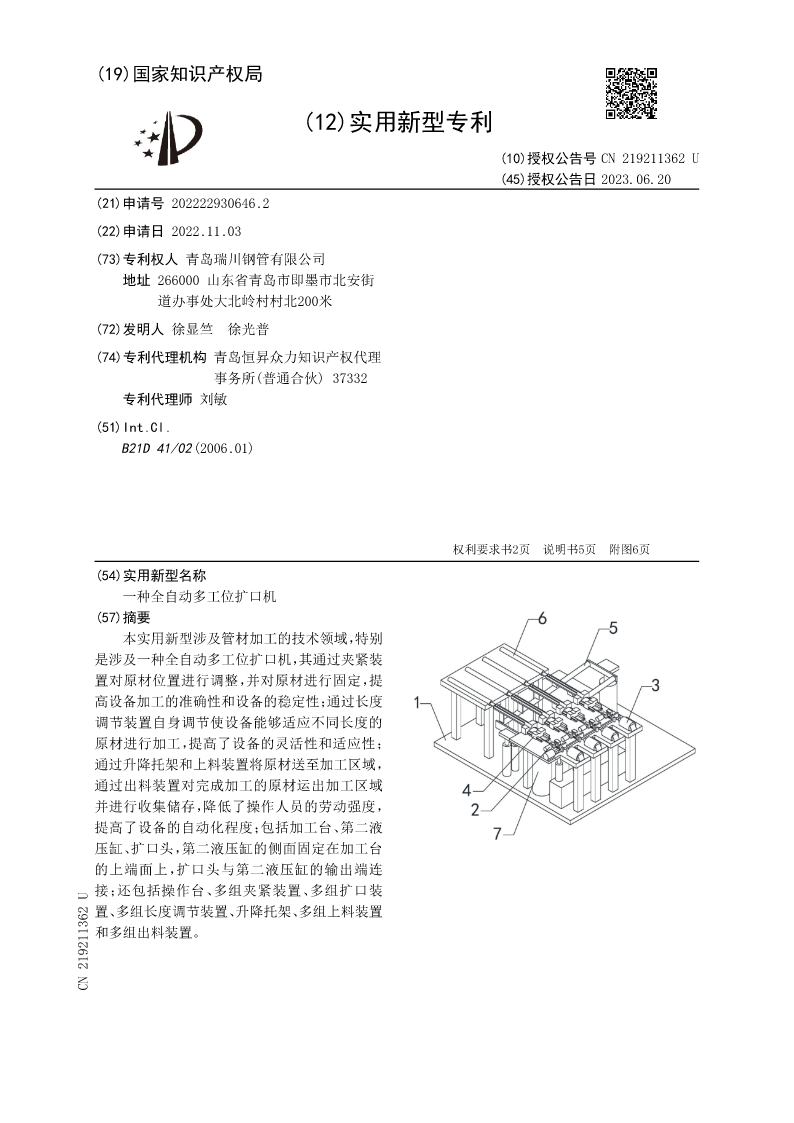

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN219211362U
(45)授权公告日2023.06.20
(21)申请号202222930646.2
(22)申请日2022.11.03
(73)专利权人青岛瑞川钢管有限公司
地址266000山东省青岛市即墨市北安街
道办事处大北岭村村北200米
(72)发明人徐显竺徐光普
(74)专利代理机构青岛恒昇众力知识产权代理
事务所(普通合伙)37332
专利代理师刘敏
(51)Int.Cl.
B21D41/02(2006.01)




权利要求书2页说明书5页附图6页
(54)实用新型名称
一种全自动多工位扩口机
(57)摘要
本实用新型涉及管材加工的技术领域,特别
是涉及一种全自动多工位扩口机,其通过夹紧装
置对原材位置进行调整,并对原材进行固定,提
高设备加工的准确性和设备的稳定性;通过长度
调节装置自身调节使设备能够适应不同长度的
原材进行加工,提高了设备的灵活性和适应性;
通过升降托架和上料装置将原材送至加工区域,
通过出料装置对完成加工的原材运出加工区域
并进行收集储存,降低了操作人员的劳动强度,
提高了设备的自动化程度;包括加工台、第二液
压缸、扩口头,第二液压缸的侧面固定在加工台
的上端面上,扩口头与第二液压缸的输出端连
接;还包括操作台、多组夹紧装置、多组扩口装
置、多组长度调节装置、升降托架、多组上料装置
和多组出料装置。
CN219211362U

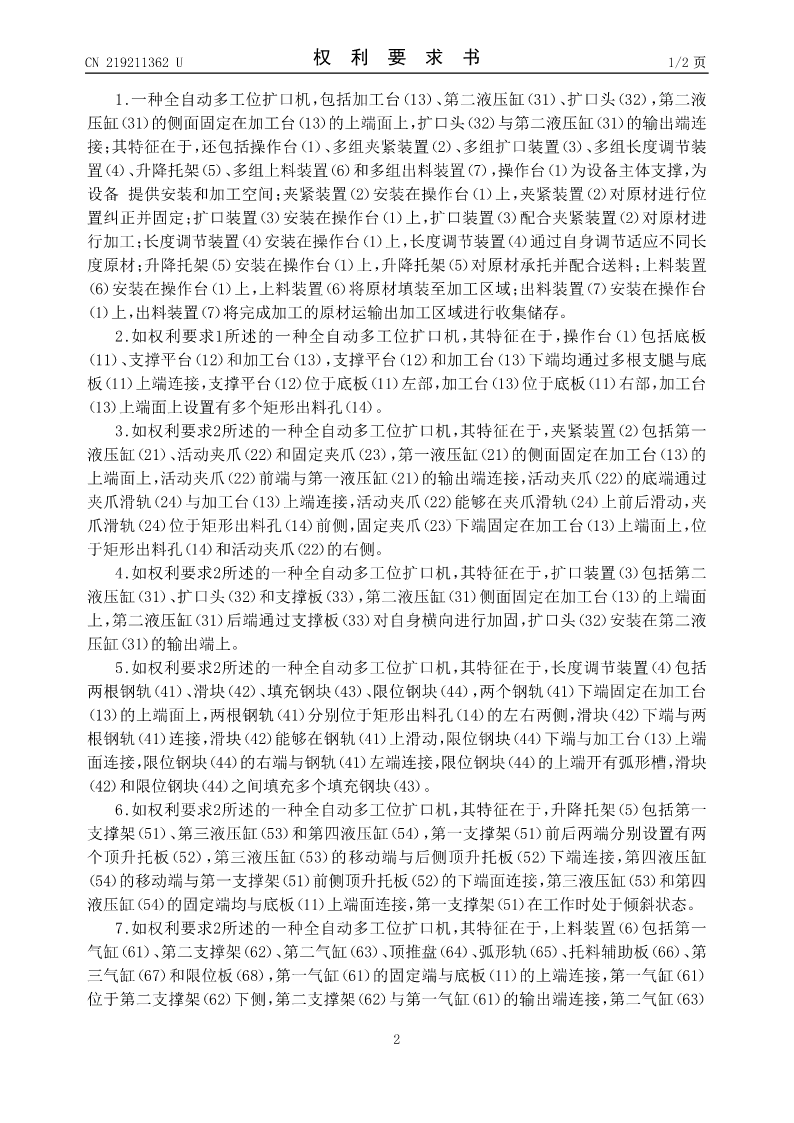

CN219211362U权利要求书1/2页

1.一种全自动多工位扩口机,包括加工台(13)、第二液压缸(31)、扩口头(32),第二液
压缸(31)的侧面固定在加工台(13)的上端面上,扩口头(32)与第二液压缸(31)的输出端连
接;其特征在于,还包括操作台(1)、多组夹紧装置(2)、多组扩口装置(3)、多组长度调节装
置(4)、升降托架(5)、多组上料装置(6)和多组出料装置(7),操作台(1)为设备主体支撑,为
设备提供安装和加工空间;夹紧装置(2)安装在操作台(1)上,夹紧装置(2)对原材进行位
置纠正并固定;扩口装置(3)安装在操作台(1)上,扩口装置(3)配合夹紧装置(2)对原材进
行加工;长度调节装置(4)安装在操作台(1)上,长度调节装置(4)通过自身调节适应不同长
度原材;升降托架(5)安装在操作台(1)上,升降托架(5)对原材承托并配合送料;上料装置
(6)安装在操作台(1)上,上料装置(6)将原材填装至加工区域;出料装置(7)安装在操作台
(1)上,出料装置(7)将完成加工的原材运输出加工区域进行收集储存。
2.如权利要求1所述的一种全自动多工位扩口机,其特征在于,操作台(1)包括底板
(11)、支撑平台(12)和加工台(13),支撑平台(12)和加工台(13)下端均通过多根支腿与底
板(11)上端连接,支撑平台(12)位于底板(11)左部,加工台(13)位于底板(11)右部,加工台
(13)上端面上设置有多个矩形出料孔(14)。
3.如权利要求2所述的一种全自动多工位扩口机,其特征在于,夹紧装置(2)包括第一
液压缸(21)、活动夹爪(22)和固定夹爪(23),第一液压缸(21)的侧面固定在加工台(13)的
上端面上,活动夹爪(22)前端与第一液压缸(21)的输出端连接,活动夹爪(22)的底端通过
夹爪滑轨(24)与加工台(13)上端连接,活动夹爪(22)能够在夹爪滑轨(24)上前后滑动,夹
爪滑轨(24)位于矩形出料孔(14)前侧,固定夹爪(23)下端固定在加工台(13)上端面上,位
于矩形出料孔(14)和活动夹爪(22)的右侧。
4.如权利要求2所述的一种全自动多工位扩口机,其特征在于,扩口装置(3)包括第二
液压缸(31)、扩口头(32)和支撑板(33),第二液压缸(31)侧面固定在加工台(13)的上端面
上,第二液压缸(31)后端通过支撑板(33)对自身横向进行加固,扩口头(32)安装在第二液
压缸(31)的输出端上。
5.如权利要求2所述的一种全自动多工位扩口机,其特征在于,长度调节装置(4)包括
两根钢轨(41)、滑块(42)、填充钢块(43)、限位钢块(44),两个钢轨(41)下端固定在加工台
(13)的上端面上,两根钢轨(41)分别位于矩形出料孔(14)的左右两侧,滑块(42)下端与两
根钢轨(41)连接,滑块(42)能够在钢轨(41)上滑动,限位钢块(44)下端与加工台(13)上端
面连接,限位钢块(44)的右端与钢轨(41)左端连接,限位钢块(44)的上端开有弧形槽,滑块
(42)和限位钢块(44)之间填充多个填充钢块(43)。
6.如权利要求2所述的一种全自动多工位扩口机,其特征在于,升降托架(5)包括第一
支撑架(51)、第三液压缸(53)
