(19)国家知识产权局

(12)发明专利申请

(10)申请公布号CN117650113A
(43)申请公布日2024.03.05
(21)申请号202311522385.3(51)Int.Cl.
(22)申请日2023.11.15H01L23/473(2006.01)
H01L23/467(2006.01)
(71)申请人中国船舶集团有限公司第七一九研

究所
地址430205湖北省武汉市江夏区藏龙岛
开发区杨桥湖大道19号
(72)发明人杨文铁全晓军江伟斌廖博文
耿攀徐林张平唐清波
周诗颖邵自民左超余定峰
王建勋王作帅杨帅肖涵琛
郑攀峰周彤陈盟张彦敏
李子圆
(74)专利代理机构北京律谱知识产权代理有限
公司11457
专利代理师孙红颖
权利要求书2页说明书6页附图2页
(54)发明名称
一种基于特斯拉阀的具有单向功能的水冷
板流道结构

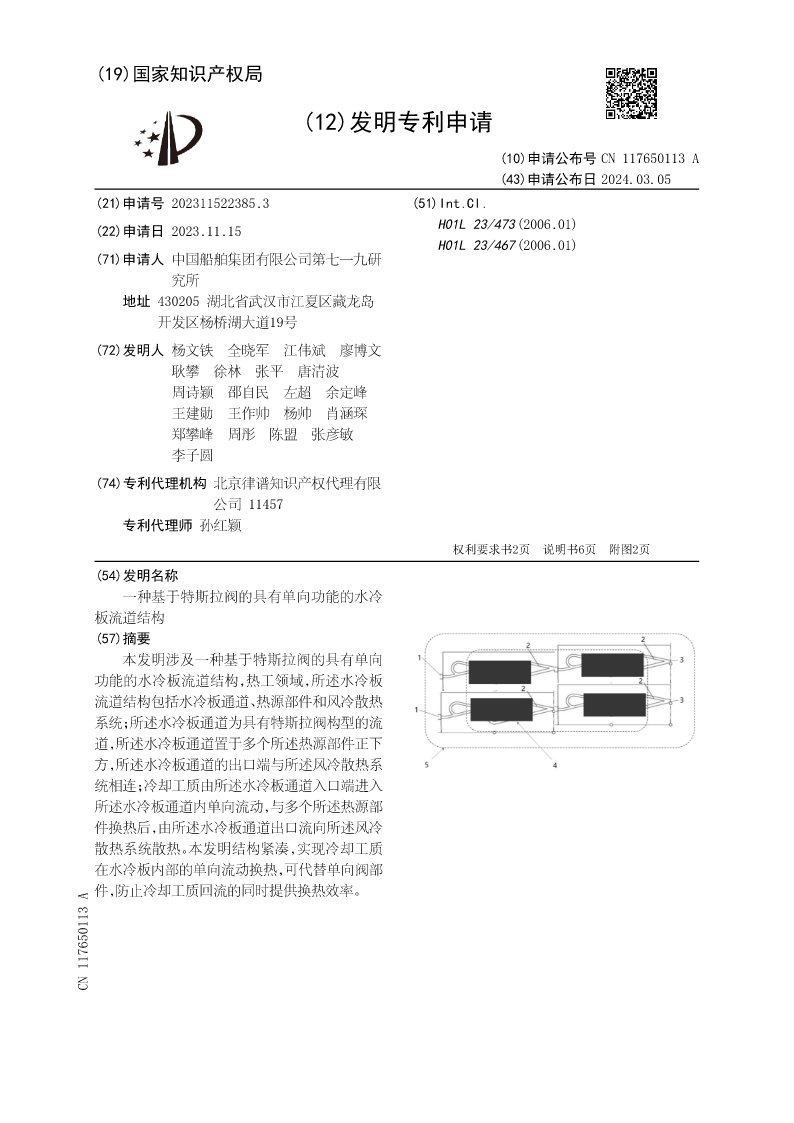

(57)摘要
本发明涉及一种基于特斯拉阀的具有单向
功能的水冷板流道结构,热工领域,所述水冷板
流道结构包括水冷板通道、热源部件和风冷散热
系统;所述水冷板通道为具有特斯拉阀构型的流
道,所述水冷板通道置于多个所述热源部件正下
方,所述水冷板通道的出口端与所述风冷散热系
统相连;冷却工质由所述水冷板通道入口端进入
所述水冷板通道内单向流动,与多个所述热源部
件换热后,由所述水冷板通道出口流向所述风冷
散热系统散热。本发明结构紧凑,实现冷却工质
在水冷板内部的单向流动换热,可代替单向阀部
件,防止冷却工质回流的同时提供换热效率。
CN117650113A
CN117650113A权利要求书1/2页

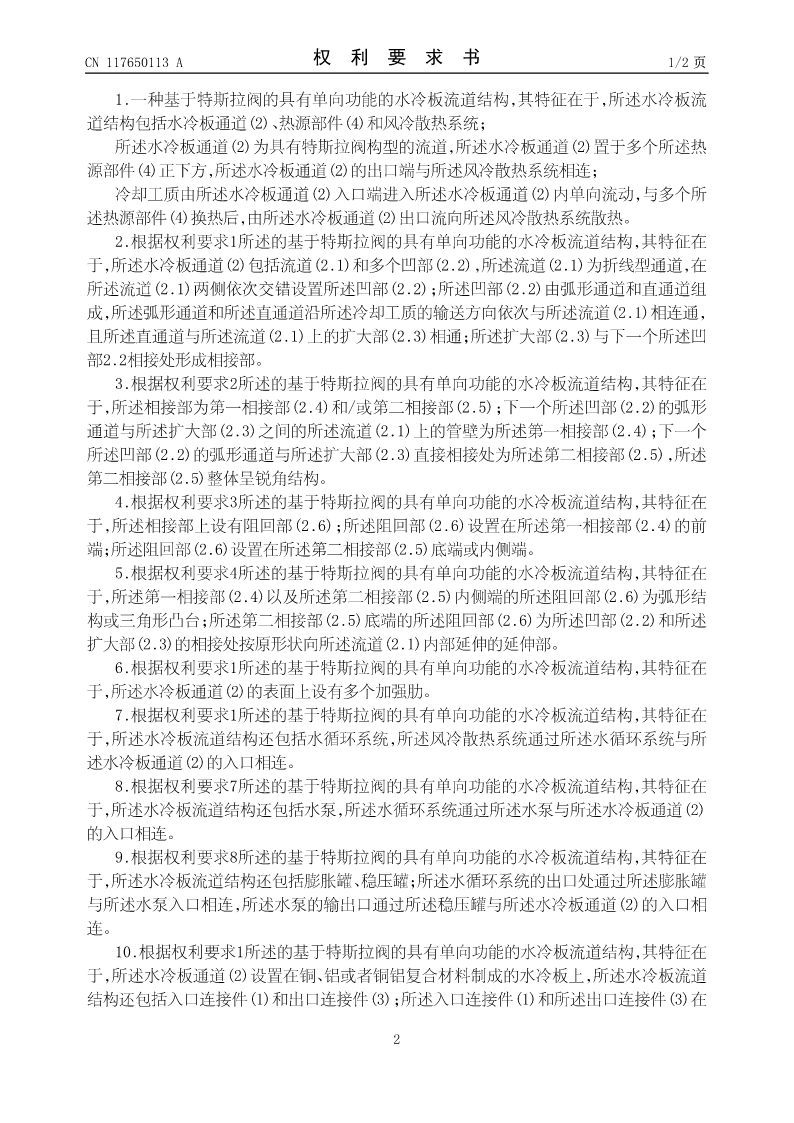

1.一种基于特斯拉阀的具有单向功能的水冷板流道结构,其特征在于,所述水冷板流
道结构包括水冷板通道(2)、热源部件(4)和风冷散热系统;
所述水冷板通道(2)为具有特斯拉阀构型的流道,所述水冷板通道(2)置于多个所述热
源部件(4)正下方,所述水冷板通道(2)的出口端与所述风冷散热系统相连;
冷却工质由所述水冷板通道(2)入口端进入所述水冷板通道(2)内单向流动,与多个所
述热源部件(4)换热后,由所述水冷板通道(2)出口流向所述风冷散热系统散热。
2.根据权利要求1所述的基于特斯拉阀的具有单向功能的水冷板流道结构,其特征在
于,所述水冷板通道(2)包括流道(2.1)和多个凹部(2.2),所述流道(2.1)为折线型通道,在
所述流道(2.1)两侧依次交错设置所述凹部(2.2);所述凹部(2.2)由弧形通道和直通道组
成,所述弧形通道和所述直通道沿所述冷却工质的输送方向依次与所述流道(2.1)相连通,
且所述直通道与所述流道(2.1)上的扩大部(2.3)相通;所述扩大部(2.3)与下一个所述凹
部2.2相接处形成相接部。
3.根据权利要求2所述的基于特斯拉阀的具有单向功能的水冷板流道结构,其特征在
于,所述相接部为第一相接部(2.4)和/或第二相接部(2.5);下一个所述凹部(2.2)的弧形
通道与所述扩大部(2.3)之间的所述流道(2.1)上的管壁为所述第一相接部(2.4);下一个
所述凹部(2.2)的弧形通道与所述扩大部(2.3)直接相接处为所述第二相接部(2.5),所述
第二相接部(2.5)整体呈锐角结构。
4.根据权利要求3所述的基于特斯拉阀的具有单向功能的水冷板流道结构,其特征在
于,所述相接部上设有阻回部(2.6);所述阻回部(2.6)设置在所述第一相接部(2.4)的前
端;所述阻回部(2.6)设置在所述第二相接部(2.5)底端或内侧端。
5.根据权利要求4所述的基于特斯拉阀的具有单向功能的水冷板流道结构,其特征在
于,所述第一相接部(2.4)以及所述第二相接部(2.5)内侧端的所述阻回部(2.6)为弧形结
构或三角形凸台;所述第二相接部(2.5)底端的所述阻回部(2.6)为所述凹部(2.2)和所述
扩大部(2.3)的相接处按原形状向所述流道(2.1)内部延伸的延伸部。
6.根据权利要求1所述的基于特斯拉阀的具有单向功能的水冷板流道结构,其特征在
于,所述水冷板通道(2)的表面上设有多个加强肋。
7.根据权利要求1所述的基于特斯拉阀的具有单向功能的水冷板流道结构,其特征在
于,所述水冷板流道结构还包括水循环系统,所述风冷散热系统通过所述水循环系统与所
述水冷板通道(2)的入口相连。
8.根据权利要求7所述的基于特斯拉阀的具有单向功能的水冷板流道结构,其特征在
于,所述水冷板流道结构还包括水泵,所述水循环系统通过所述水泵与所述水冷板通道(2)
的入口相连。
9.根据权利要求8所述的基于特斯拉阀的具有单向功能的水冷板流道结构,其特征在
于,所述水冷板流道结构还包括膨胀罐、稳压罐;所述水循环系统的出口处通过所述膨胀罐
与所述水泵入口相连,所述水泵的输出口通过所述稳压罐与所述水冷板通道(2
