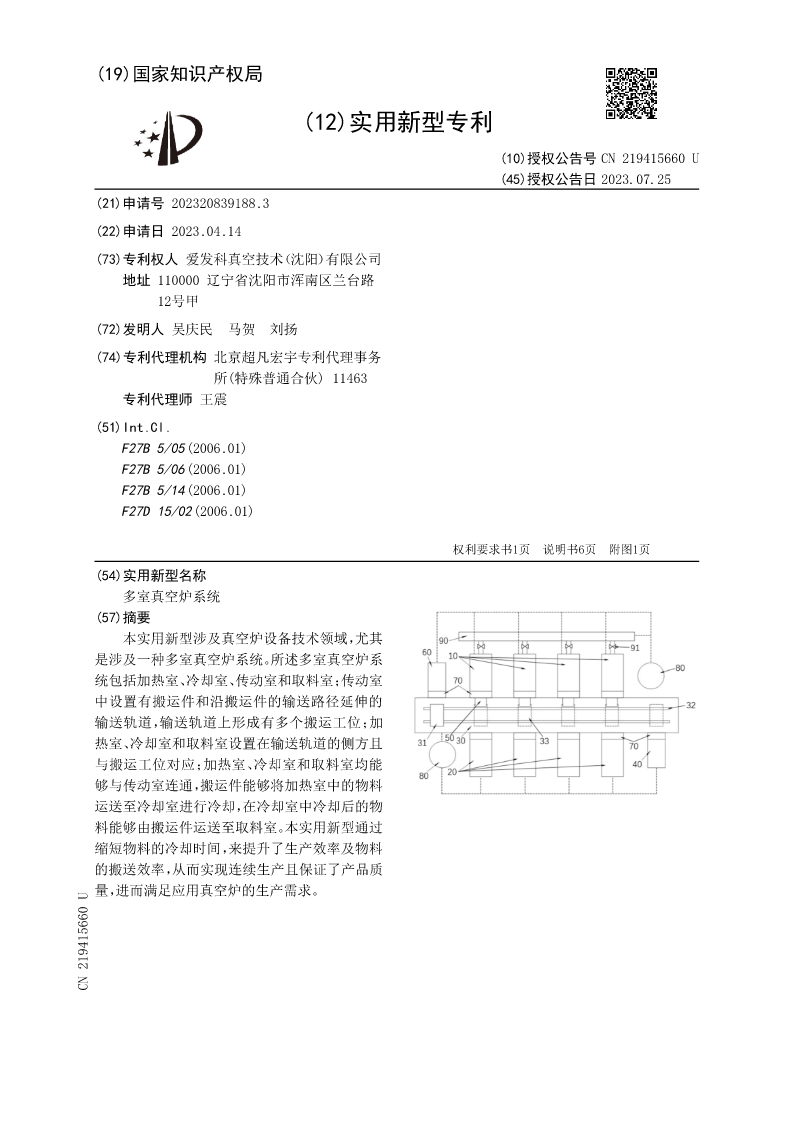

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN219415660U
(45)授权公告日2023.07.25
(21)申请号202320839188.3
(22)申请日2023.04.14
(73)专利权人爱发科真空技术（沈阳）有限公司
地址110000辽宁省沈阳市浑南区兰台路
12号甲
(72)发明人吴庆民马贺刘扬
(74)专利代理机构北京超凡宏宇专利代理事务
所(特殊普通合伙)11463
专利代理师王震
(51)Int.Cl.
F27B5/05(2006.01)
F27B5/06(2006.01)
F27B5/14(2006.01)
F27D15/02(2006.01)

权利要求书1页说明书6页附图1页
(54)实用新型名称
多室真空炉系统
(57)摘要
本实用新型涉及真空炉设备技术领域，尤其
是涉及一种多室真空炉系统。所述多室真空炉系
统包括加热室、冷却室、传动室和取料室；传动室
中设置有搬运件和沿搬运件的输送路径延伸的
输送轨道，输送轨道上形成有多个搬运工位；加
热室、冷却室和取料室设置在输送轨道的侧方且
与搬运工位对应；加热室、冷却室和取料室均能
够与传动室连通，搬运件能够将加热室中的物料
运送至冷却室进行冷却，在冷却室中冷却后的物
料能够由搬运件运送至取料室。本实用新型通过
缩短物料的冷却时间，来提升了生产效率及物料
的搬送效率，从而实现连续生产且保证了产品质
量，进而满足应用真空炉的生产需求。
CN219415660U

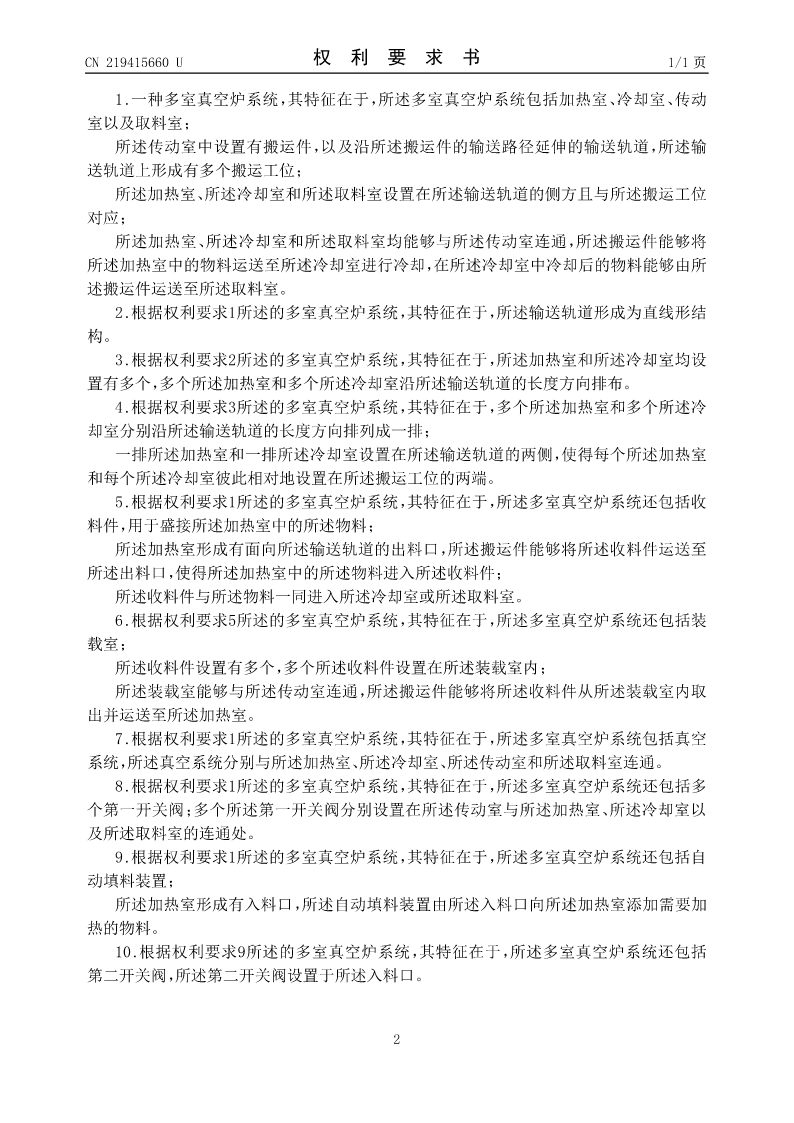

CN219415660U权利要求书1/1页

1.一种多室真空炉系统，其特征在于，所述多室真空炉系统包括加热室、冷却室、传动
室以及取料室；
所述传动室中设置有搬运件，以及沿所述搬运件的输送路径延伸的输送轨道，所述输
送轨道上形成有多个搬运工位；
所述加热室、所述冷却室和所述取料室设置在所述输送轨道的侧方且与所述搬运工位
对应；
所述加热室、所述冷却室和所述取料室均能够与所述传动室连通，所述搬运件能够将
所述加热室中的物料运送至所述冷却室进行冷却，在所述冷却室中冷却后的物料能够由所
述搬运件运送至所述取料室。
2.根据权利要求1所述的多室真空炉系统，其特征在于，所述输送轨道形成为直线形结
构。
3.根据权利要求2所述的多室真空炉系统，其特征在于，所述加热室和所述冷却室均设
置有多个，多个所述加热室和多个所述冷却室沿所述输送轨道的长度方向排布。
4.根据权利要求3所述的多室真空炉系统，其特征在于，多个所述加热室和多个所述冷
却室分别沿所述输送轨道的长度方向排列成一排；
一排所述加热室和一排所述冷却室设置在所述输送轨道的两侧，使得每个所述加热室
和每个所述冷却室彼此相对地设置在所述搬运工位的两端。
5.根据权利要求1所述的多室真空炉系统，其特征在于，所述多室真空炉系统还包括收
料件，用于盛接所述加热室中的所述物料；
所述加热室形成有面向所述输送轨道的出料口，所述搬运件能够将所述收料件运送至
所述出料口，使得所述加热室中的所述物料进入所述收料件；
所述收料件与所述物料一同进入所述冷却室或所述取料室。
6.根据权利要求5所述的多室真空炉系统，其特征在于，所述多室真空炉系统还包括装
载室；
所述收料件设置有多个，多个所述收料件设置在所述装载室内；
所述装载室能够与所述传动室连通，所述搬运件能够将所述收料件从所述装载室内取
出并运送至所述加热室。
7.根据权利要求1所述的多室真空炉系统，其特征在于，所述多室真空炉系统包括真空
系统，所述真空系统分别与所述加热室、所述冷却室、所述传动室和所述取料室连通。
8.根据权利要求1所述的多室真空炉系统，其特征在于，所述多室真空炉系统还包括多
个第一开关阀；多个所述第一开关阀分别设置在所述传动室与所述加热室、所述冷却室以
及所述取料室的连通处。
9.根据权利要求1所述的多室真空炉系统，其特征在于，所述多室真空炉系统还包括自
动填料装置；
所述加热室形成有入料口，所述自动填料装置由所述入料口向所述加热室添加需要加
热的物料。
10.根据权利要求9所述的多室真空炉系统，其特征在于，所述多室真空炉系统还包括
第二开关阀，所述第二开关阀设置于所述入料口。

2

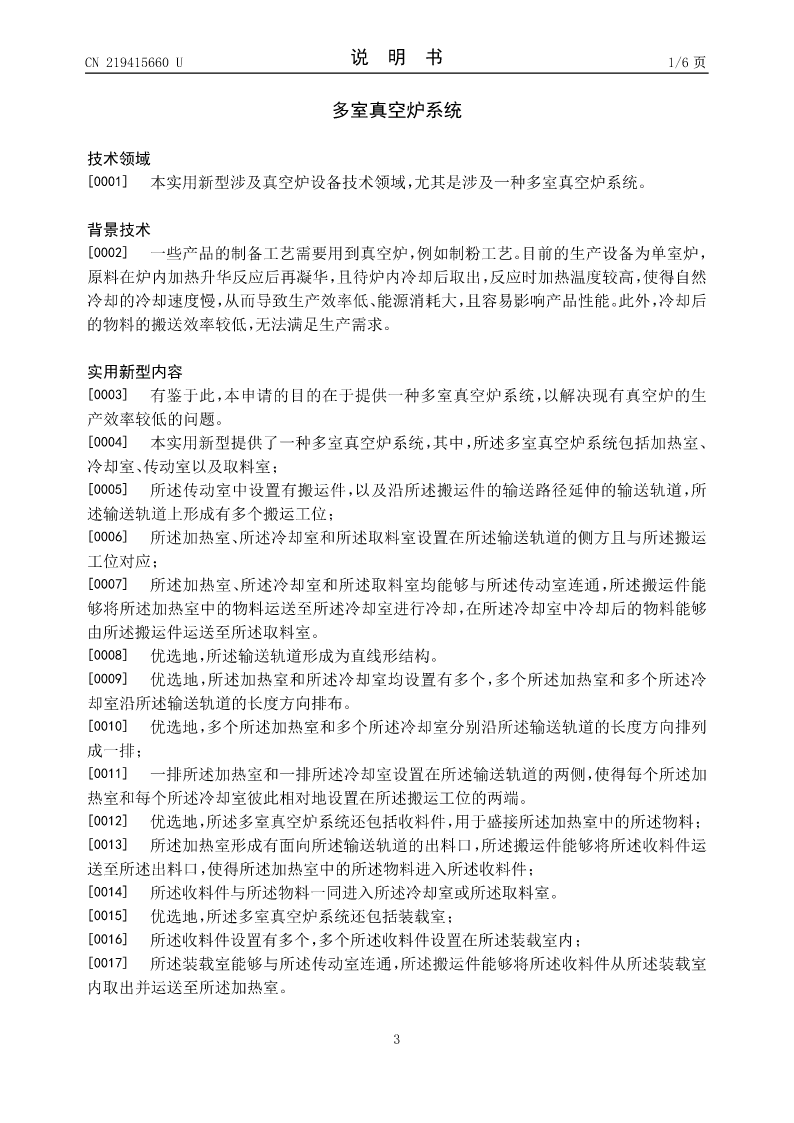

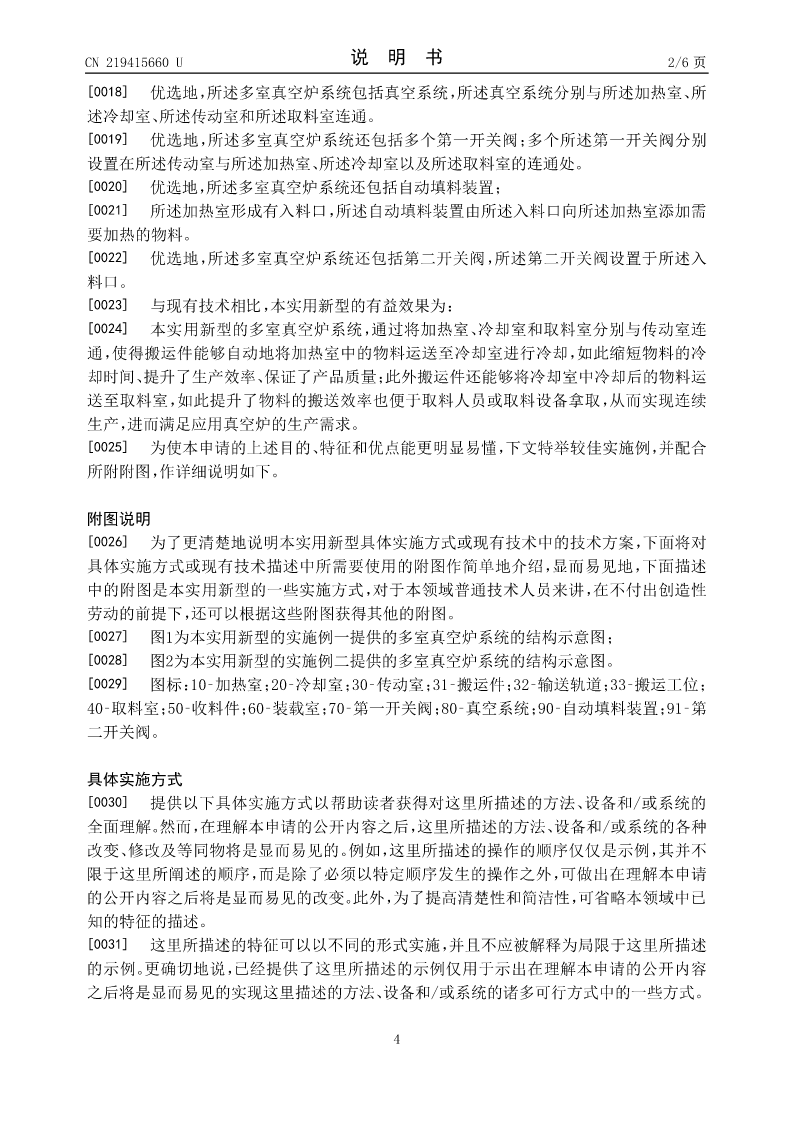

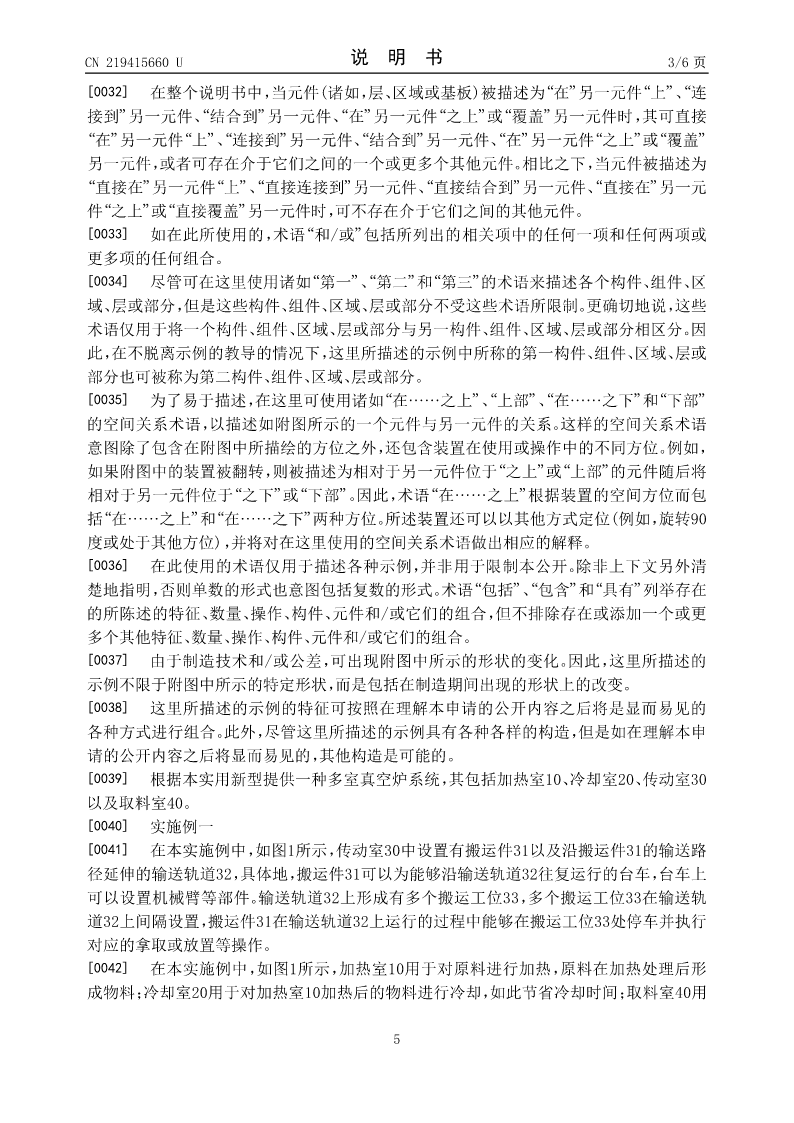

CN219415660U说明书1/6页

多室真空炉系统

技术领域
[0001]本实用新型涉及真空炉设备技术领域，尤其是涉及一种多室真空炉系统。

背景技术
[0002]一些产品的制备工艺需要用到真空炉，例如制粉工艺。目前的生产设备为单室炉，
原料在炉内加热升华反应后再凝华，且待炉内冷却后取出，反应时加热温度较高，使得自然
冷却的冷却速度慢，从而导致生产效率低、能源消耗大，且容易影响产品性能。此外，冷却后
的物料的搬送效率较低，无法满足生产需求。

实用新型内容
[0003]有鉴于此，本
