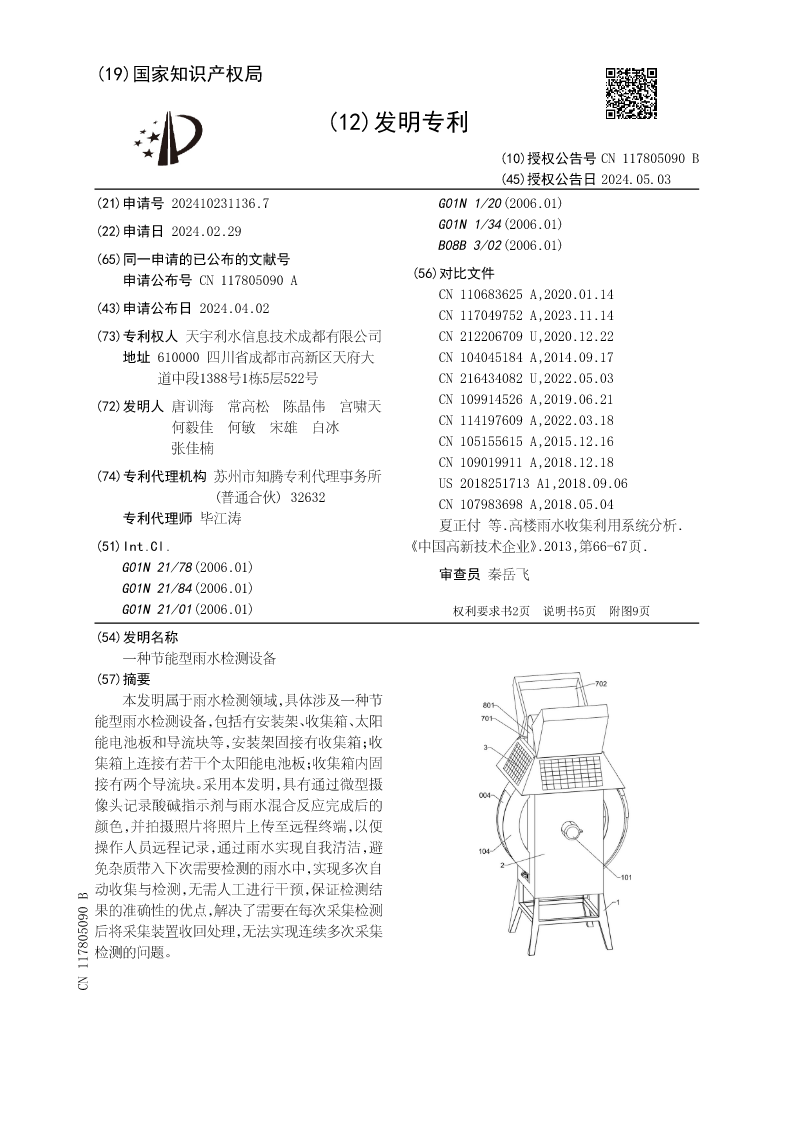

(19)国家知识产权局

(12)发明专利

(10)授权公告号CN117805090B
(45)授权公告日2024.05.03
(21)申请号202410231136.7G01N1/20(2006.01)
(22)申请日2024.02.29G01N1/34(2006.01)
B08B3/02(2006.01)
(65)同一申请的已公布的文献号
申请公布号CN117805090A(56)对比文件
CN110683625A,2020.01.14
(43)申请公布日2024.04.02CN117049752A,2023.11.14
(73)专利权人天宇利水信息技术成都有限公司CN212206709U,2020.12.22
地址610000四川省成都市高新区天府大CN104045184A,2014.09.17
道中段1388号1栋5层522号CN216434082U,2022.05.03
CN109914526A,2019.06.21
(72)发明人唐训海常高松陈晶伟宫啸天
CN114197609A,2022.03.18
何毅佳何敏宋雄白冰
CN105155615A,2015.12.16
张佳楠
CN109019911A,2018.12.18
(74)专利代理机构苏州市知腾专利代理事务所US2018251713A1,2018.09.06
(普通合伙)32632CN107983698A,2018.05.04
专利代理师
毕江涛夏正付等.高楼雨水收集利用系统分析.
(51)Int.Cl.《中国高新技术企业》.2013,第66-67页.
G01N21/78(2006.01)
审查员秦岳飞
G01N21/84(2006.01)

G01N21/01(2006.01)权利要求书2页说明书5页附图9页
(54)发明名称
一种节能型雨水检测设备
(57)摘要
本发明属于雨水检测领域，具体涉及一种节
能型雨水检测设备，包括有安装架、收集箱、太阳
能电池板和导流块等，安装架固接有收集箱；收
集箱上连接有若干个太阳能电池板；收集箱内固
接有两个导流块。采用本发明，具有通过微型摄
像头记录酸碱指示剂与雨水混合反应完成后的
颜色，并拍摄照片将照片上传至远程终端，以便
操作人员远程记录，通过雨水实现自我清洁，避
免杂质带入下次需要检测的雨水中，实现多次自
动收集与检测，无需人工进行干预，保证检测结
果的准确性的优点，解决了需要在每次采集检测
后将采集装置收回处理，无法实现连续多次采集
检测的问题。
CN117805090B

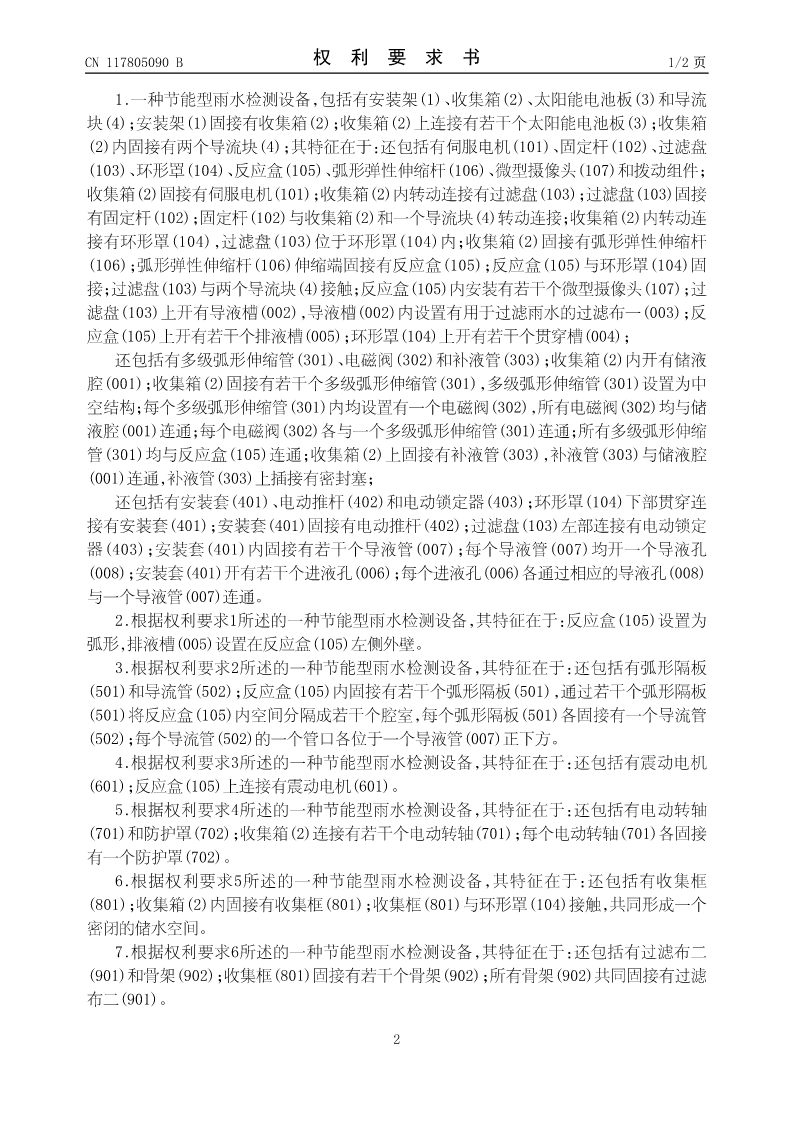

CN117805090B权利要求书1/2页

1.一种节能型雨水检测设备，包括有安装架（1）、收集箱（2）、太阳能电池板（3）和导流
块（4）；安装架（1）固接有收集箱（2）；收集箱（2）上连接有若干个太阳能电池板（3）；收集箱
（2）内固接有两个导流块（4）；其特征在于：还包括有伺服电机（101）、固定杆（102）、过滤盘
（103）、环形罩（104）、反应盒（105）、弧形弹性伸缩杆（106）、微型摄像头（107）和拨动组件；
收集箱（2）固接有伺服电机（101）；收集箱（2）内转动连接有过滤盘（103）；过滤盘（103）固接
有固定杆（102）；固定杆（102）与收集箱（2）和一个导流块（4）转动连接；收集箱（2）内转动连
接有环形罩（104），过滤盘（103）位于环形罩（104）内；收集箱（2）固接有弧形弹性伸缩杆
（106）；弧形弹性伸缩杆（106）伸缩端固接有反应盒（105）；反应盒（105）与环形罩（104）固
接；过滤盘（103）与两个导流块（4）接触；反应盒（105）内安装有若干个微型摄像头（107）；过
滤盘（103）上开有导液槽（002），导液槽（002）内设置有用于过滤雨水的过滤布一（003）；反
应盒（105）上开有若干个排液槽（005）；环形罩（104）上开有若干个贯穿槽（004）；
还包括有多级弧形伸缩管（301）、电磁阀（302）和补液管（303）；收集箱（2）内开有储液
腔（001）；收集箱（2）固接有若干个多级弧形伸缩管（301），多级弧形伸缩管（301）设置为中
空结构；每个多级弧形伸缩管（301）内均设置有一个电磁阀（302），所有电磁阀（302）均与储
液腔（001）连通；每个电磁阀（302）各与一个多级弧形伸缩管（301）连通；所有多级弧形伸缩
管（301）均与反应盒（105）连通；收集箱（2）上固接有补液管（303），补液管（303）与储液腔
（001）连通，补液管（303）上插接有密封塞；
还包括有安装套（401）、电动推杆（402）和电动锁定器（403）；环形罩（104）下部贯穿连
接有安装套（401）；安装套（401）固接有电动推杆（402）；过滤盘（103）左部连接有电动锁定
器（4
