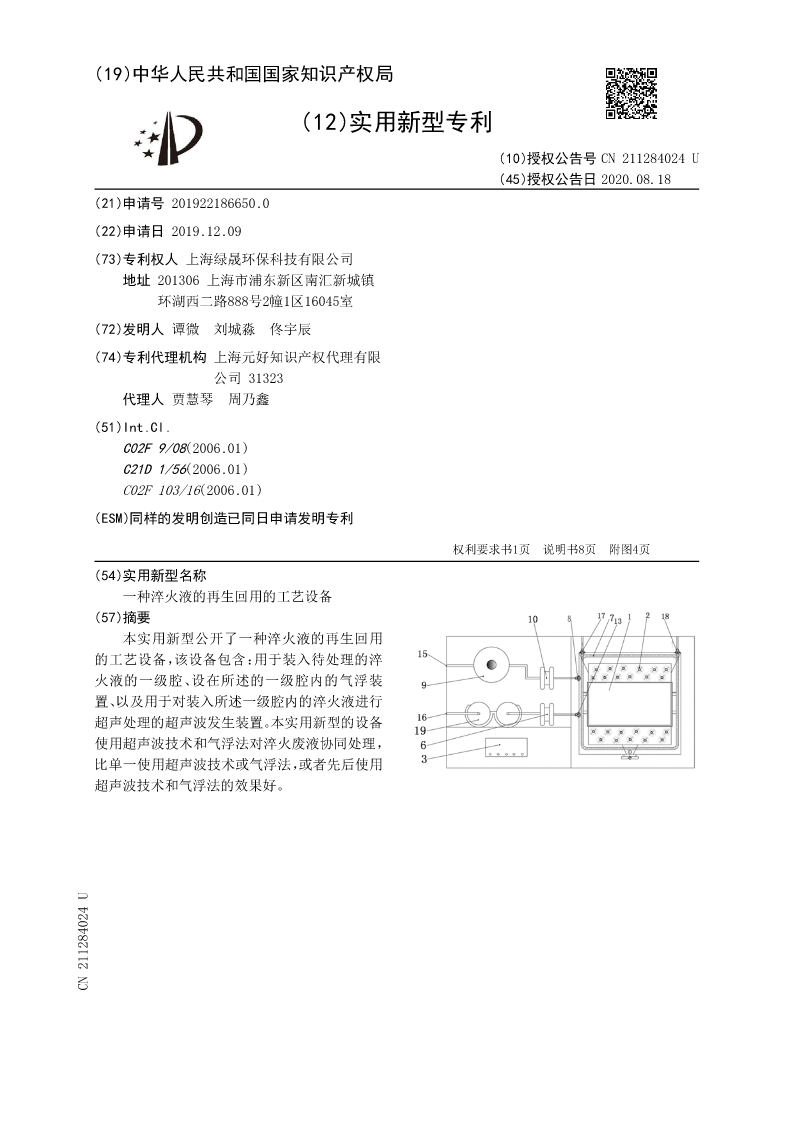

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN211284024U
(45)授权公告日2020.08.18
(21)申请号201922186650.0
(22)申请日2019.12.09
(73)专利权人上海绿晟环保科技有限公司
地址201306上海市浦东新区南汇新城镇
环湖西二路888号2幢1区16045室
(72)发明人谭微刘城淼佟宇辰
(74)专利代理机构上海元好知识产权代理有限
公司31323
代理人贾慧琴周乃鑫
(51)Int.Cl.
C02F9/08(2006.01)
C21D1/56(2006.01)
C02F103/16(2006.01)
(ESM)同样的发明创造已同日申请发明专利

权利要求书1页说明书8页附图4页
(54)实用新型名称
一种淬火液的再生回用的工艺设备
(57)摘要
本实用新型公开了一种淬火液的再生回用
的工艺设备，该设备包含：用于装入待处理的淬
火液的一级腔、设在所述的一级腔内的气浮装
置、以及用于对装入所述一级腔内的淬火液进行
超声处理的超声波发生装置。本实用新型的设备
使用超声波技术和气浮法对淬火废液协同处理，
比单一使用超声波技术或气浮法，或者先后使用
超声波技术和气浮法的效果好。
CN211284024U

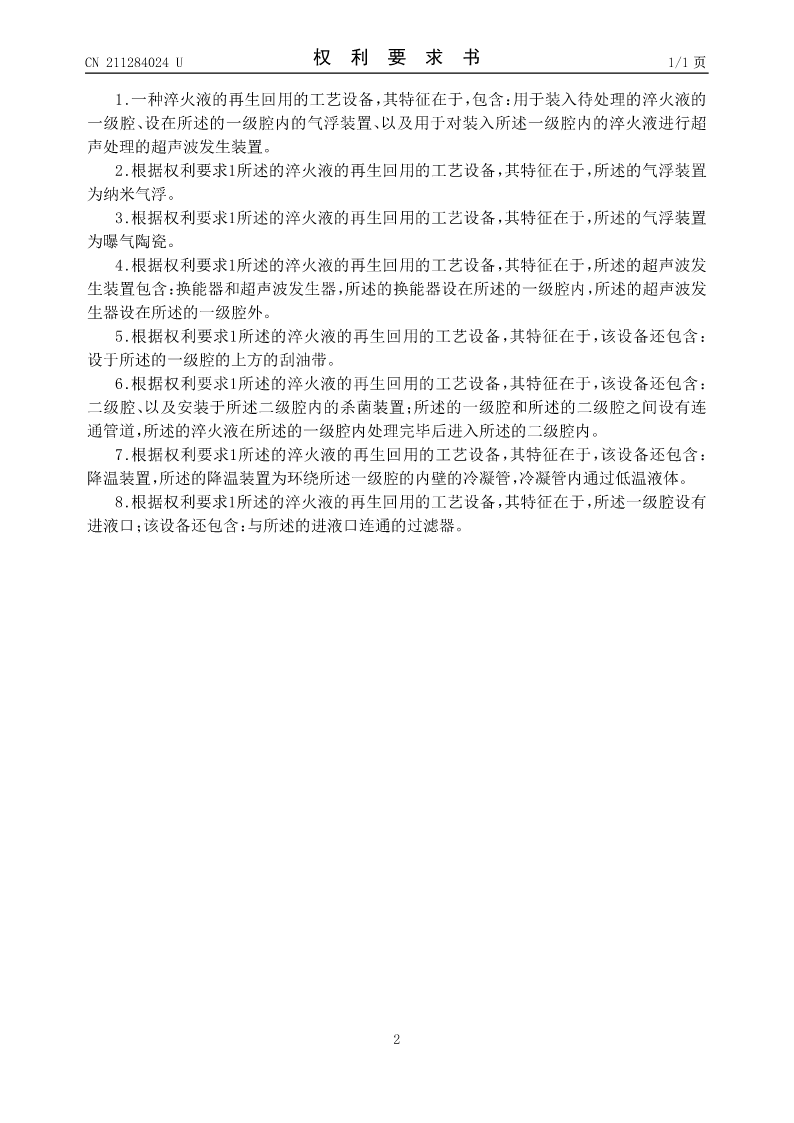

CN211284024U权利要求书1/1页

1.一种淬火液的再生回用的工艺设备，其特征在于，包含：用于装入待处理的淬火液的
一级腔、设在所述的一级腔内的气浮装置、以及用于对装入所述一级腔内的淬火液进行超
声处理的超声波发生装置。
2.根据权利要求1所述的淬火液的再生回用的工艺设备，其特征在于，所述的气浮装置
为纳米气浮。
3.根据权利要求1所述的淬火液的再生回用的工艺设备，其特征在于，所述的气浮装置
为曝气陶瓷。
4.根据权利要求1所述的淬火液的再生回用的工艺设备，其特征在于，所述的超声波发
生装置包含：换能器和超声波发生器，所述的换能器设在所述的一级腔内，所述的超声波发
生器设在所述的一级腔外。
5.根据权利要求1所述的淬火液的再生回用的工艺设备，其特征在于，该设备还包含：
设于所述的一级腔的上方的刮油带。
6.根据权利要求1所述的淬火液的再生回用的工艺设备，其特征在于，该设备还包含：
二级腔、以及安装于所述二级腔内的杀菌装置；所述的一级腔和所述的二级腔之间设有连
通管道，所述的淬火液在所述的一级腔内处理完毕后进入所述的二级腔内。
7.根据权利要求1所述的淬火液的再生回用的工艺设备，其特征在于，该设备还包含：
降温装置，所述的降温装置为环绕所述一级腔的内壁的冷凝管，冷凝管内通过低温液体。
8.根据权利要求1所述的淬火液的再生回用的工艺设备，其特征在于，所述一级腔设有
进液口；该设备还包含：与所述的进液口连通的过滤器。

2

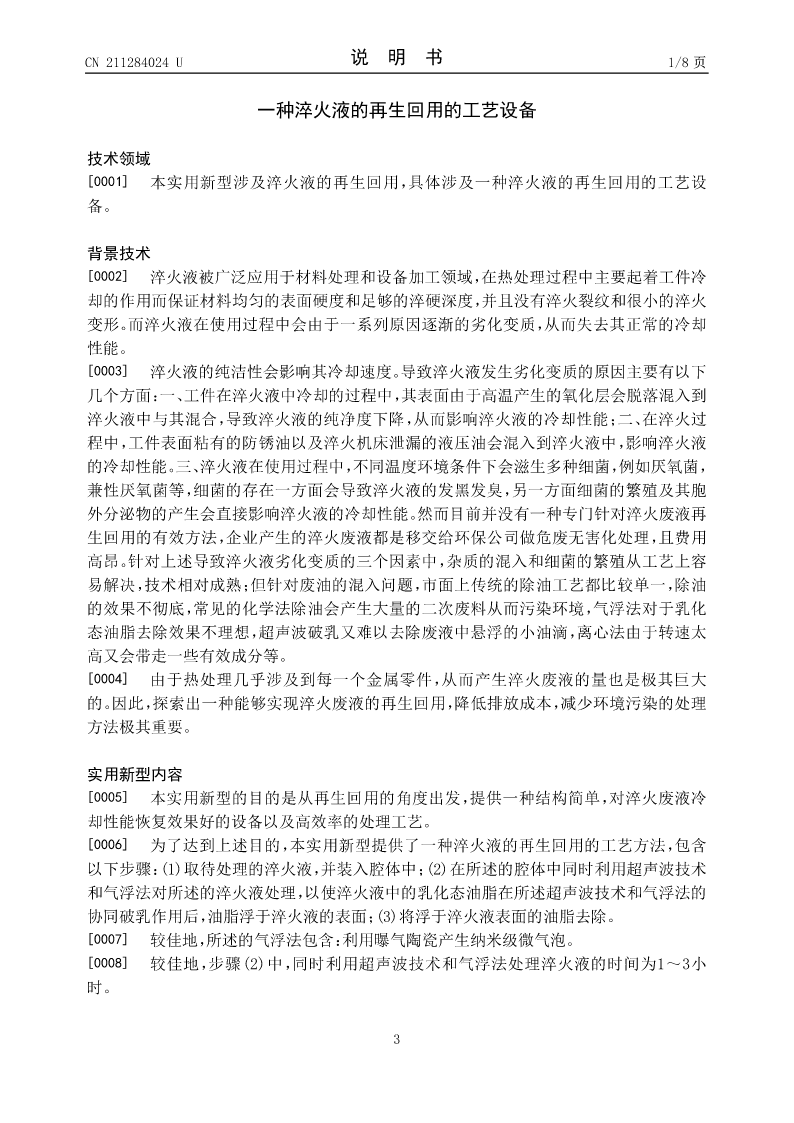

CN211284024U说明书1/8页

一种淬火液的再生回用的工艺设备

技术领域
[0001]本实用新型涉及淬火液的再生回用，具体涉及一种淬火液的再生回用的工艺设
备。

背景技术
[0002]淬火液被广泛应用于材料处理和设备加工领域，在热处理过程中主要起着工件冷
却的作用而保证材料均匀的表面硬度和足够的淬硬深度，并且没有淬火裂纹和很小的淬火
变形。而淬火液在使用过程中会由于一系列原因逐渐的劣化变质，从而失去其正常的冷却
性能。
[0003]淬火液的纯洁性会影响其冷却速度。导致淬火液发生劣化变质的原因主要有以下
几个方面：一、工件在淬火液中冷却的过程中，其表面由于高温产生的氧化层会脱落混入到
淬火液中与其混合，导致淬火液的纯净度下降，从而影响淬火液的冷却性能；二、在淬火过
程中，工件表面粘有的防锈油以及淬火机床泄漏的液压油会混入到淬火液中，影响淬火液
的冷却性能。三、淬火液在使用过程中，不同温度环境条件下会滋生多种细菌，例如厌氧菌，
兼性厌氧菌等，细菌的存在一方面会导致淬火液的发黑发臭，另一方面细菌的繁殖及其胞
外分泌物的产生会直接影响淬火液的冷却性能。然而目前并没有一种专门针对淬火废液再
生回用的有效方法，企业产生的淬火废液都是移交给环保公司做危废无害化处理，且费用
高昂。针对上述导致淬火液劣化变质的三个因素中，杂质的混入和细菌的繁殖从工艺上容
易解决，技术相对成熟；但针对废油的混入问题，市面上传统的除油工艺都比较单一，除油
的效果不彻底，常见的化学法除油会产生大量的二次废料从而污染环境，气浮法对于乳化
态油脂去除效果不理想，超声波破乳又难以去除废液中悬浮的小油滴，离心法由于转速太
高又会带走一些有效成分等。
[0004]由于热处理几乎涉及到每一个金属零件，从而产生淬火废液的量也是极其巨大
的。因此，探索出一种能够实现淬火废液的再生回用，降低排放成本，减少环境污染的处理
方法极其重要。

实用新型内容

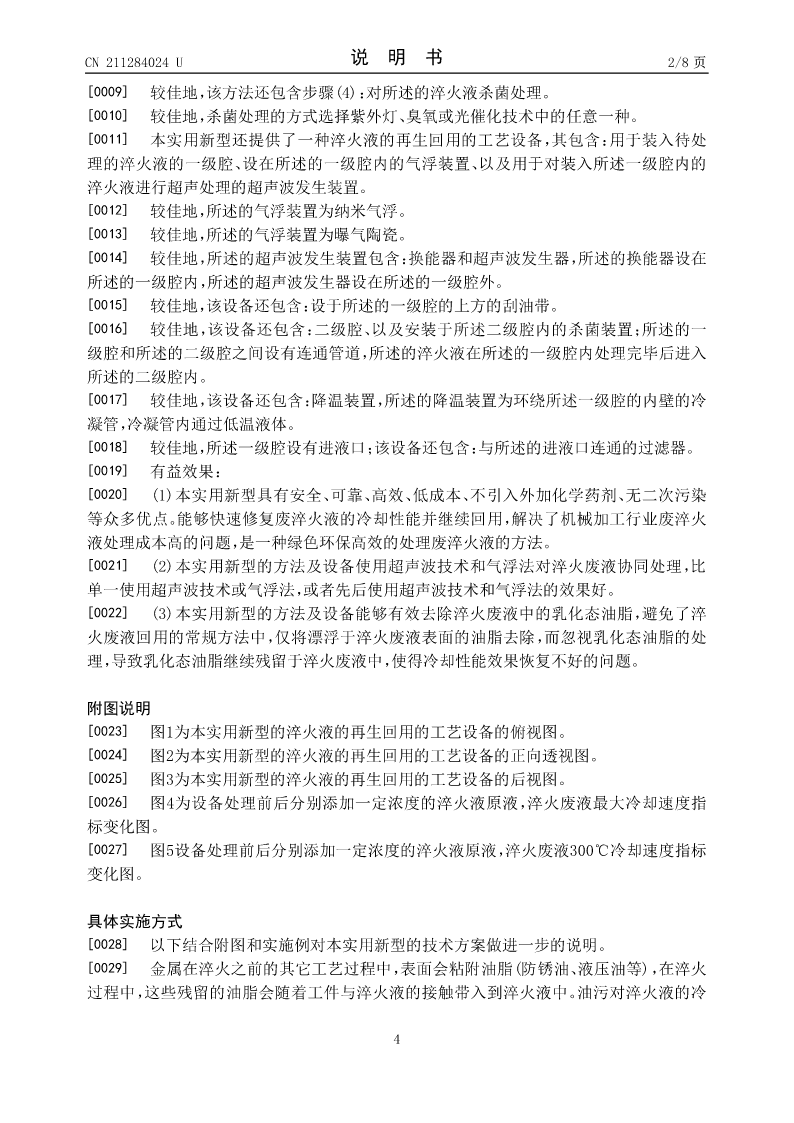

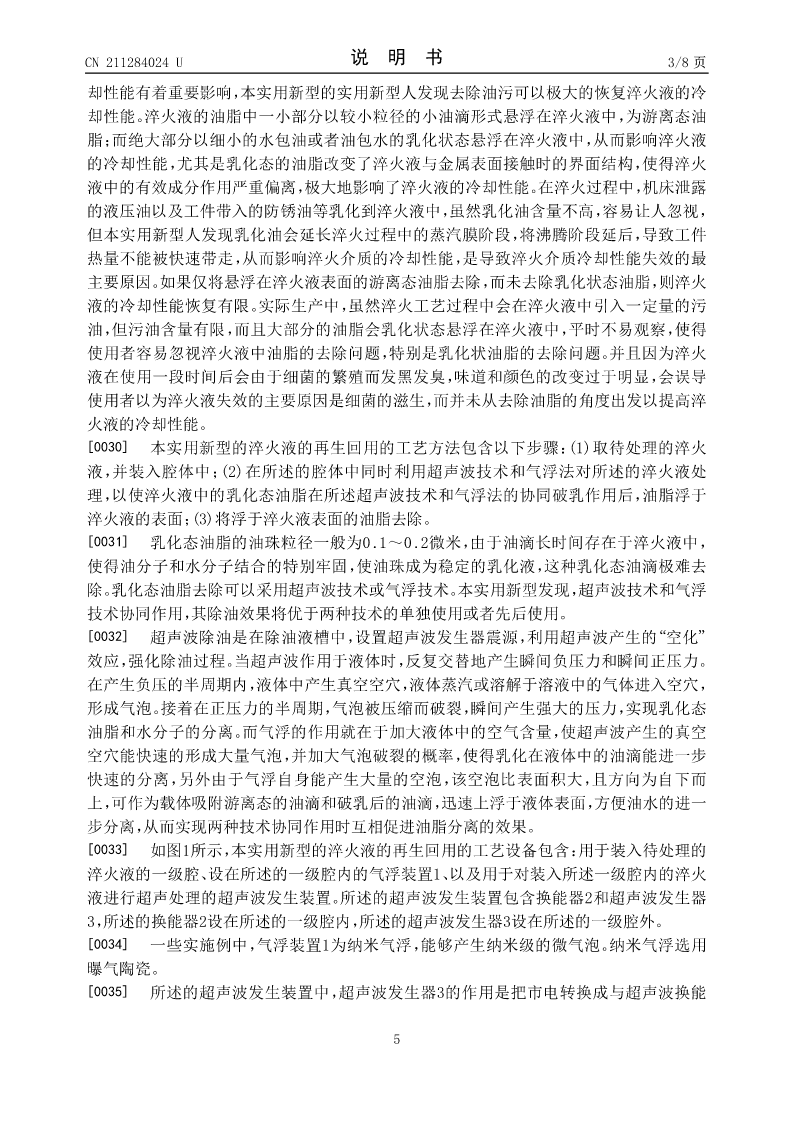

[0
