202111614164X可快速溶解的生物修复冻干敷料及其制备方法.pdf

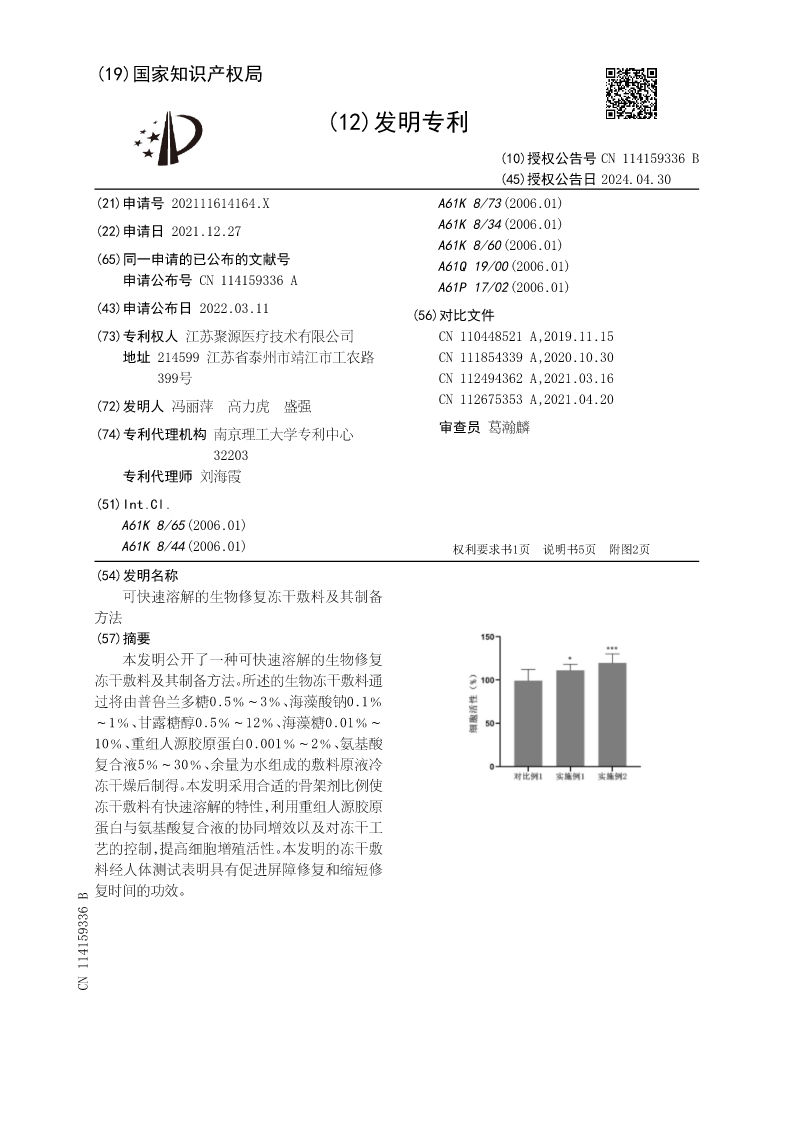

(19)国家知识产权局

(12)发明专利

(10)授权公告号CN114159336B
(45)授权公告日2024.04.30
(21)申请号202111614164.XA61K8/73(2006.01)
(22)申请日2021.12.27A61K8/34(2006.01)
A61K8/60(2006.01)
(65)同一申请的已公布的文献号A61Q19/00(2006.01)
申请公布号CN114159336AA61P17/02(2006.01)
(43)申请公布日2022.03.11(56)对比文件
(73)专利权人江苏聚源医疗技术有限公司CN110448521A,2019.11.15
地址214599江苏省泰州市靖江市工农路CN111854339A,2020.10.30
399号CN112494362A,2021.03.16
CN112675353A,2021.04.20
(72)发明人冯丽萍高力虎盛强
审查员
(74)专利代理机构南京理工大学专利中心葛瀚麟
32203
专利代理师刘海霞
(51)Int.Cl.
A61K8/65(2006.01)
A61K8/44(2006.01)权利要求书1页说明书5页附图2页
(54)发明名称
可快速溶解的生物修复冻干敷料及其制备
方法
(57)摘要
本发明公开了一种可快速溶解的生物修复
冻干敷料及其制备方法。所述的生物冻干敷料通
过将由普鲁兰多糖0.5％～3％、海藻酸钠0.1％
～1％、甘露糖醇0.5％～12％、海藻糖0.01％～
10％、重组人源胶原蛋白0.001％～2％、氨基酸
复合液5％～30％、余量为水组成的敷料原液冷
冻干燥后制得。本发明采用合适的骨架剂比例使
冻干敷料有快速溶解的特性，利用重组人源胶原
蛋白与氨基酸复合液的协同增效以及对冻干工
艺的控制，提高细胞增殖活性。本发明的冻干敷
料经人体测试表明具有促进屏障修复和缩短修
复时间的功效。
CN114159336B

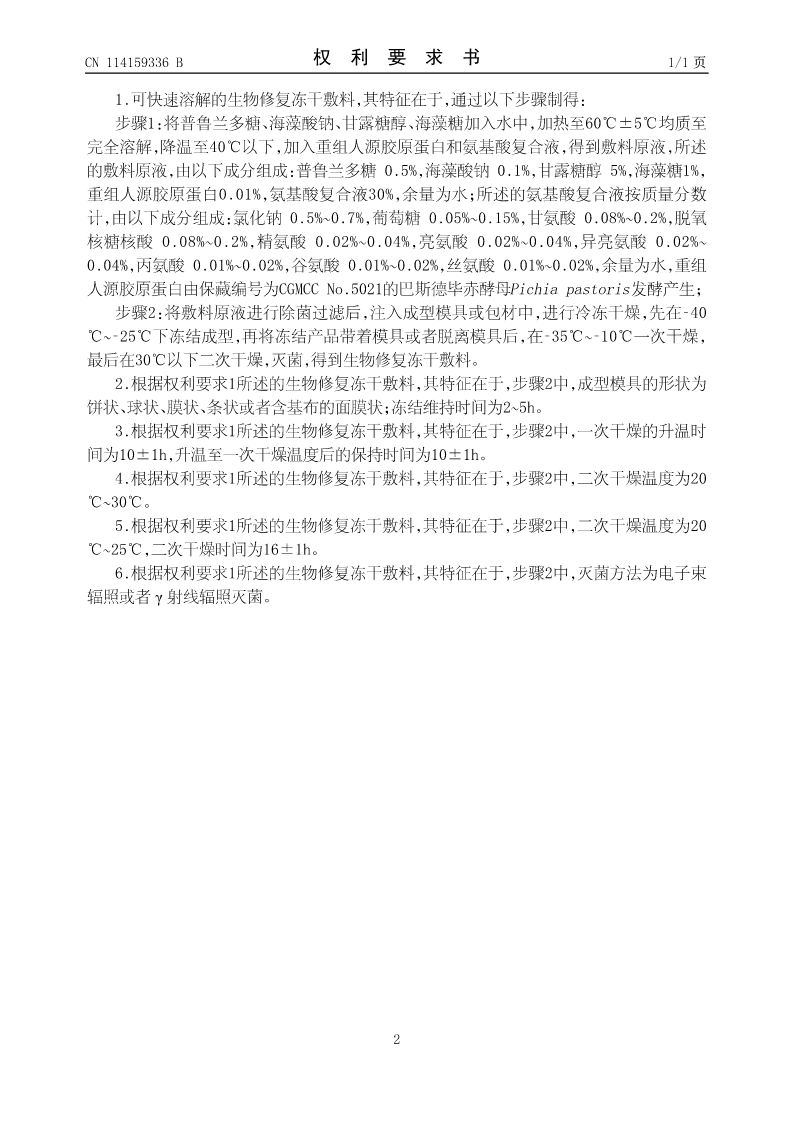

CN114159336B权利要求书1/1页

1.可快速溶解的生物修复冻干敷料，其特征在于，通过以下步骤制得：
步骤1：将普鲁兰多糖、海藻酸钠、甘露糖醇、海藻糖加入水中，加热至60℃±5℃均质至
完全溶解，降温至40℃以下，加入重组人源胶原蛋白和氨基酸复合液，得到敷料原液，所述
的敷料原液，由以下成分组成：普鲁兰多糖0.5%，海藻酸钠0.1%，甘露糖醇5%，海藻糖1%，
重组人源胶原蛋白0.01%，氨基酸复合液30%，余量为水；所述的氨基酸复合液按质量分数
计，由以下成分组成：氯化钠0.5%~0.7%，葡萄糖0.05%~0.15%，甘氨酸0.08%~0.2%，脱氧
核糖核酸0.08%~0.2%，精氨酸0.02%~0.04%，亮氨酸0.02%~0.04%，异亮氨酸0.02%~
0.04%，丙氨酸0.01%~0.02%，谷氨酸0.01%~0.02%，丝氨酸0.01%~0.02%，余量为水，重组
人源胶原蛋白由保藏编号为CGMCCNo.5021的巴斯德毕赤酵母Pichiapastoris发酵产生；
步骤2：将敷料原液进行除菌过滤后，注入成型模具或包材中，进行冷冻干燥，先在‑40
℃~‑25℃下冻结成型，再将冻结产品带着模具或者脱离模具后，在‑35℃~‑10℃一次干燥，
最后在30℃以下二次干燥，灭菌，得到生物修复冻干敷料。
2.根据权利要求1所述的生物修复冻干敷料，其特征在于，步骤2中，成型模具的形状为
饼状、球状、膜状、条状或者含基布的面膜状；冻结维持时间为2~5h。
3.根据权利要求1所述的生物修复冻干敷料，其特征在于，步骤2中，一次干燥的升温时
间为10±1h，升温至一次干燥温度后的保持时间为10±1h。
4.根据权利要求1所述的生物修复冻干敷料，其特征在于，步骤2中，二次干燥温度为20
℃~30℃。
5.根据权利要求1所述的生物修复冻干敷料，其特征在于，步骤2中，二次干燥温度为20
℃~25℃，二次干燥时间为16±1h。
6.根据权利要求1所述的生物修复冻干敷料，其特征在于，步骤2中，灭菌方法为电子束
辐照或者γ射线辐照灭菌。

2

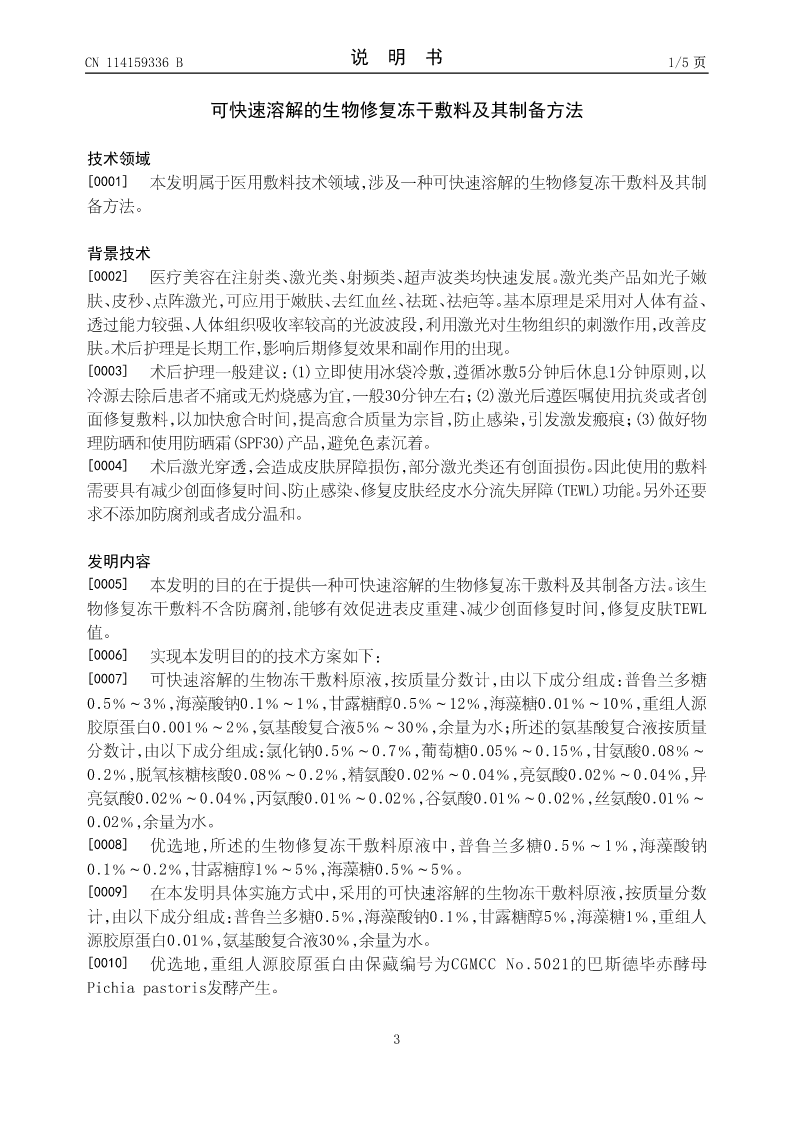

CN114159336B说明书1/5页

可快速溶解的生物修复冻干敷料及其制备方法

技术领域
[0001]本发明属于医用敷料技术领域，涉及一种可快速溶解的生物修复冻干敷料及其制
备方法。

背景技术
[0002]医疗美容在注射类、激光类、射频类、超声波类均快速发展。激光类产品如光子嫩
肤、皮秒、点阵激光，可应用于嫩肤、去红血丝、祛斑、祛疤等。基本原理是采用对人体有益、
透过能力较强、人体组织吸收率较高的光波波段，利用激光对生物组织的刺激作用，改善皮
肤。术后护理是长期工作，影响后期修复效果和副作用的出现。
[0003]术后护理一般建议：(1)立即使用冰袋冷敷，遵循
