(19)国家知识产权局

(12)发明专利

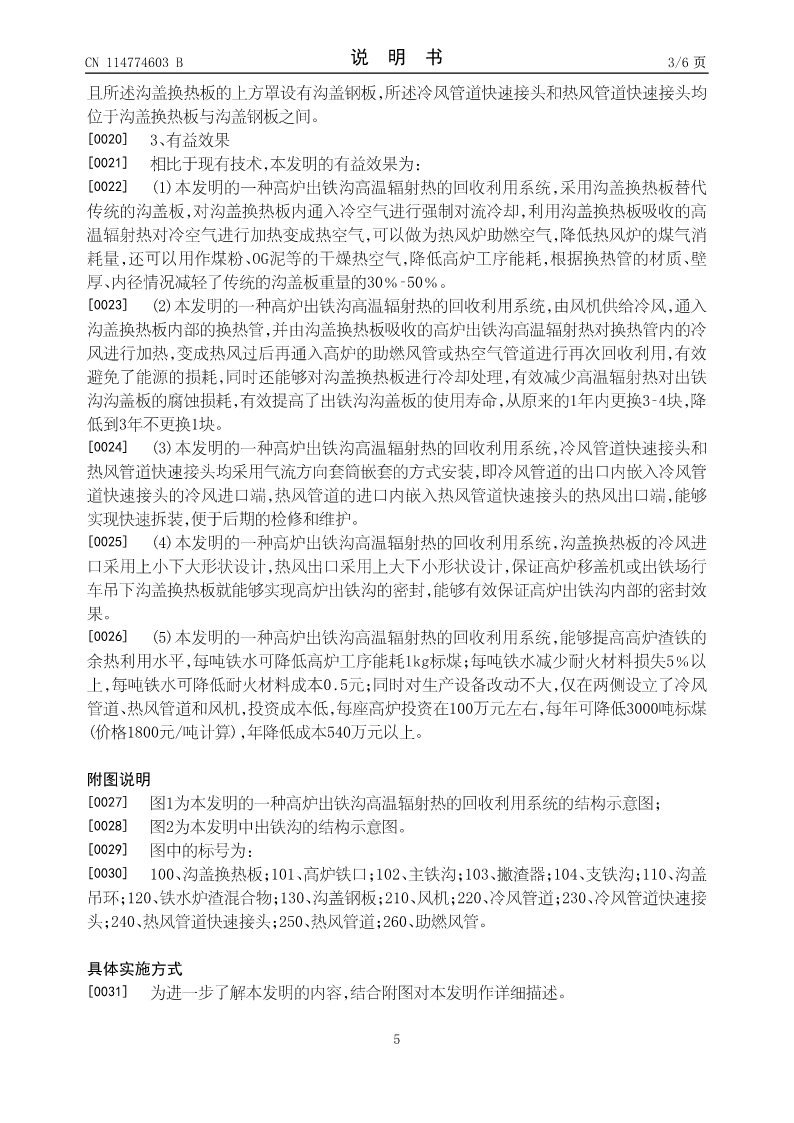

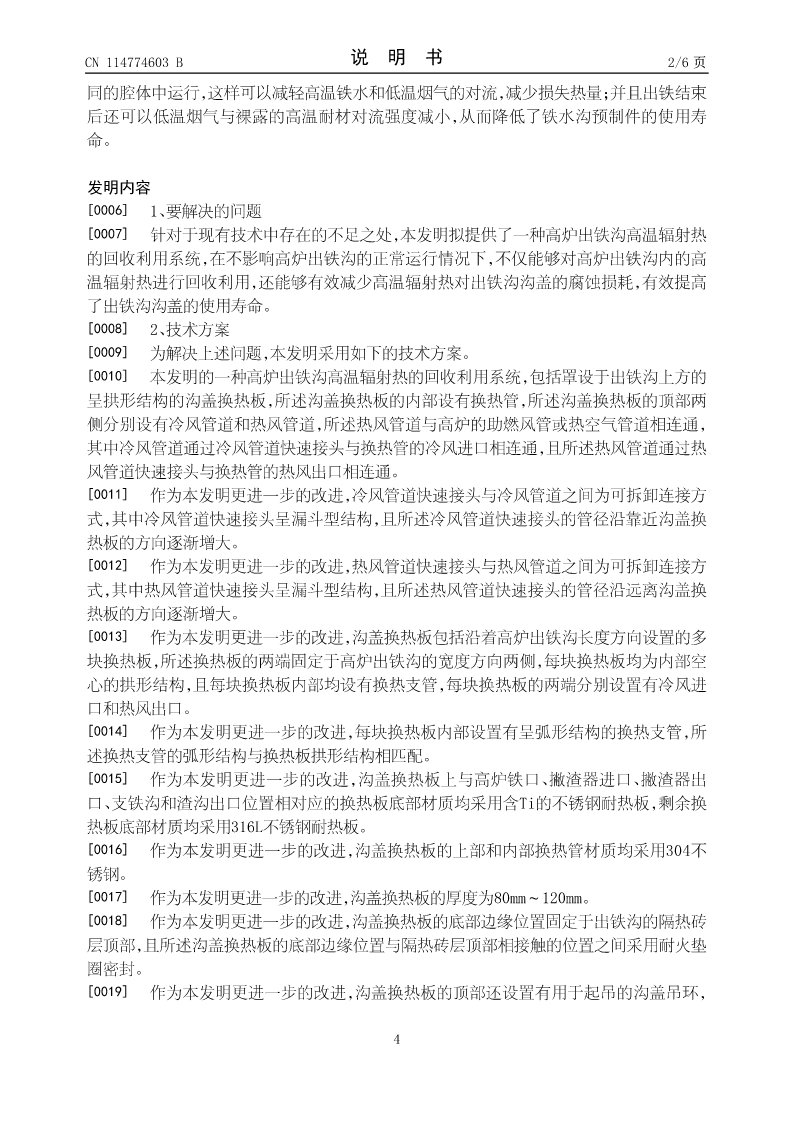

(10)授权公告号CN114774603B
(45)授权公告日2024.01.30
(21)申请号202210465304.X(56)对比文件
(22)申请日2022.04.29CN102899428A,2013.01.30
CN103484580A,2014.01.01
(65)同一申请的已公布的文献号CN104748571A,2015.07.01
申请公布号CN114774603ACN113624019A,2021.11.09
(43)申请公布日2022.07.22CN202925034U,2013.05.08
CN212566917U,2021.02.19
(73)专利权人马鞍山钢铁股份有限公司
CN215103348U,2021.12.10
地址243000安徽省马鞍山市九华西路8号
WO2010063157A1,2010.06.10
(72)发明人陈东峰张晓萍王思维李帮平WO2019174287A1,2019.09.19
饶磊黄世来朱增龙尤石
审查员
彭鹏郭洁琼

(74)专利代理机构安徽知问律师事务所34134
专利代理师王亚军
(51)Int.Cl.
C21B7/14(2006.01)
F27D17/00(2006.01)权利要求书1页说明书6页附图1页

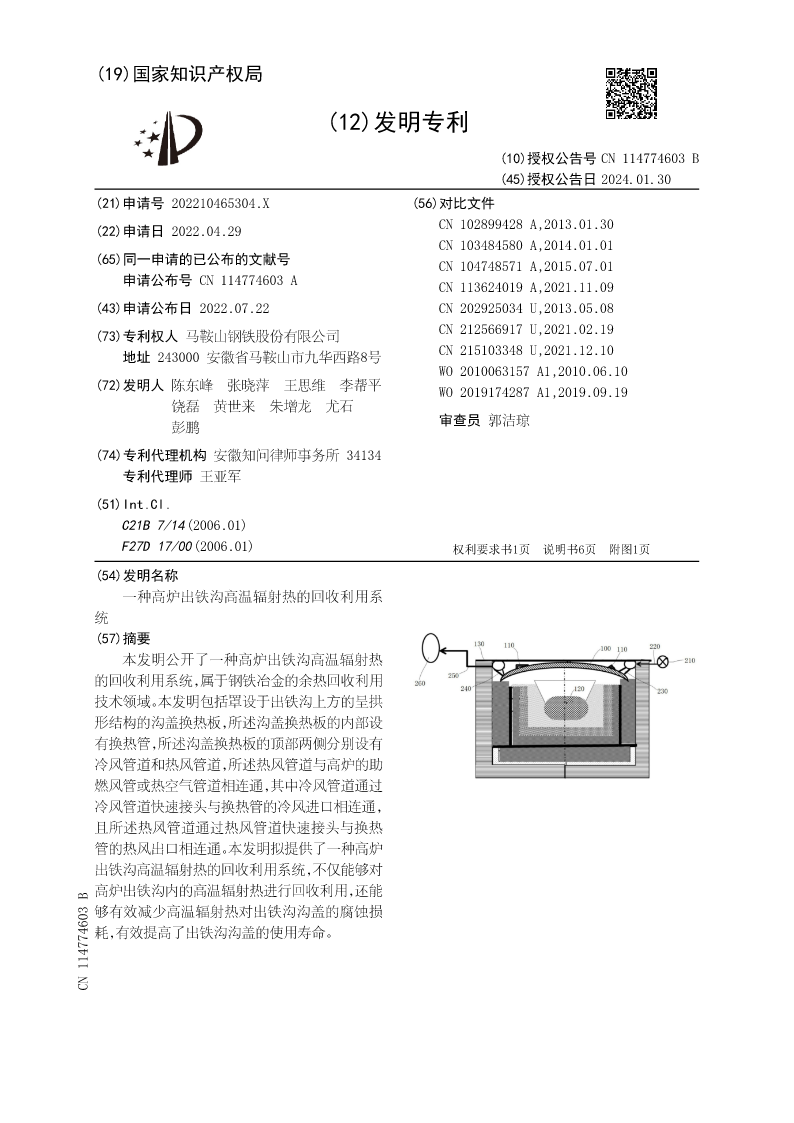

(54)发明名称
一种高炉出铁沟高温辐射热的回收利用系
统
(57)摘要
本发明公开了一种高炉出铁沟高温辐射热
的回收利用系统,属于钢铁冶金的余热回收利用
技术领域。本发明包括罩设于出铁沟上方的呈拱
形结构的沟盖换热板,所述沟盖换热板的内部设
有换热管,所述沟盖换热板的顶部两侧分别设有
冷风管道和热风管道,所述热风管道与高炉的助
燃风管或热空气管道相连通,其中冷风管道通过
冷风管道快速接头与换热管的冷风进口相连通,
且所述热风管道通过热风管道快速接头与换热
管的热风出口相连通。本发明拟提供了一种高炉
出铁沟高温辐射热的回收利用系统,不仅能够对
高炉出铁沟内的高温辐射热进行回收利用,还能
够有效减少高温辐射热对出铁沟沟盖的腐蚀损
耗,有效提高了出铁沟沟盖的使用寿命。
CN114774603B
CN114774603B权利要求书1/1页

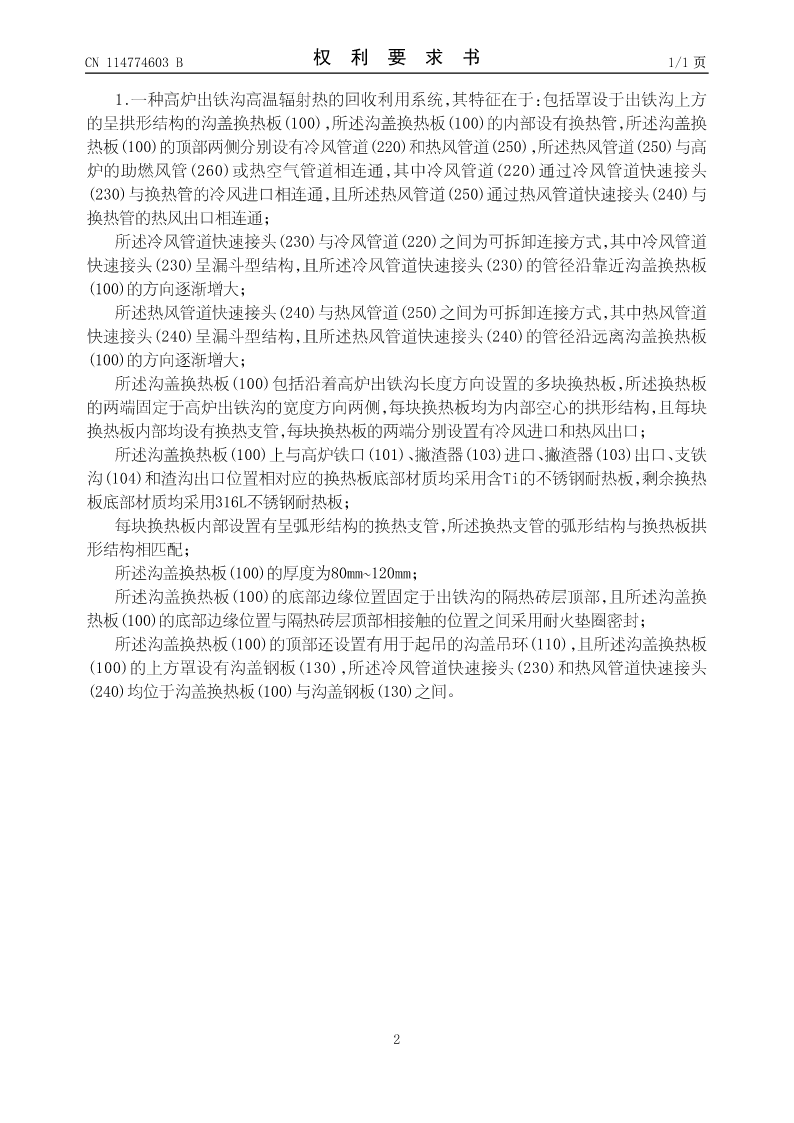

1.一种高炉出铁沟高温辐射热的回收利用系统,其特征在于:包括罩设于出铁沟上方
的呈拱形结构的沟盖换热板(100),所述沟盖换热板(100)的内部设有换热管,所述沟盖换
热板(100)的顶部两侧分别设有冷风管道(220)和热风管道(250),所述热风管道(250)与高
炉的助燃风管(260)或热空气管道相连通,其中冷风管道(220)通过冷风管道快速接头
(230)与换热管的冷风进口相连通,且所述热风管道(250)通过热风管道快速接头(240)与
换热管的热风出口相连通;
所述冷风管道快速接头(230)与冷风管道(220)之间为可拆卸连接方式,其中冷风管道
快速接头(230)呈漏斗型结构,且所述冷风管道快速接头(230)的管径沿靠近沟盖换热板
(100)的方向逐渐增大;
所述热风管道快速接头(240)与热风管道(250)之间为可拆卸连接方式,其中热风管道
快速接头(240)呈漏斗型结构,且所述热风管道快速接头(240)的管径沿远离沟盖换热板
(100)的方向逐渐增大;
所述沟盖换热板(100)包括沿着高炉出铁沟长度方向设置的多块换热板,所述换热板
的两端固定于高炉出铁沟的宽度方向两侧,每块换热板均为内部空心的拱形结构,且每块
换热板内部均设有换热支管,每块换热板的两端分别设置有冷风进口和热风出口;
所述沟盖换热板(100)上与高炉铁口(101)、撇渣器(103)进口、撇渣器(103)出口、支铁
沟(104)和渣沟出口位置相对应的换热板底部材质均采用含Ti的不锈钢耐热板,剩余换热
板底部材质均采用316L不锈钢耐热板;
每块换热板内部设置有呈弧形结构的换热支管,所述换热支管的弧形结构与换热板拱
形结构相匹配;
所述沟盖换热板(100)的厚度为80mm~120mm;
所述沟盖换热板(100)的底部边缘位置固定于出铁沟的隔热砖层顶部,且所述沟盖换
热板(100)的底部边缘位置与隔热砖层顶部相接触的位置之间采用耐火垫圈密封;
所述沟盖换热板(100)的顶部还设置有用于起吊的沟盖吊环(110),且所述沟盖换热板
(100)的上方罩设有沟盖钢板(130),所述冷风管道快速接头(230)和热风管道快速接头
(240)均位于沟盖换热板(100)与沟盖钢板(130)之间。


2
CN114774603B说明书1/6页

一种高炉出铁沟高温辐射热的回收利用系统

技术领域

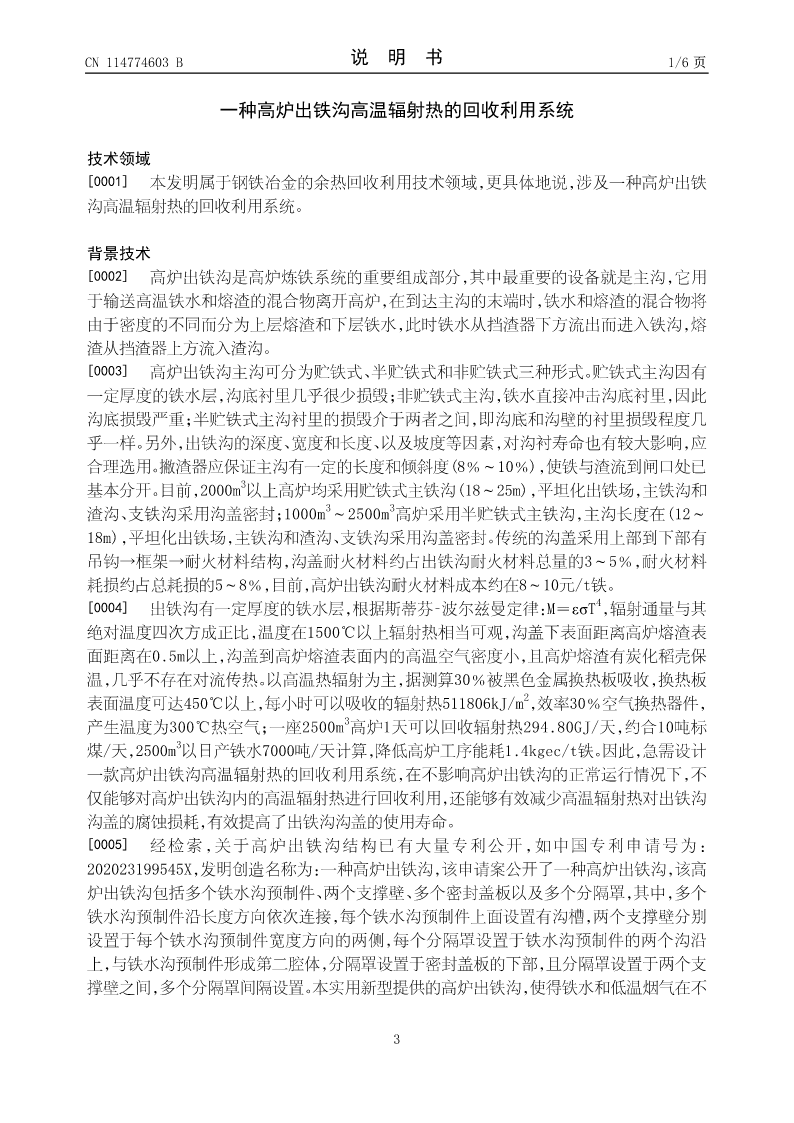

[0001]本发明属于钢铁冶金的余热回收利用技术领域,更具体地说,涉及一种高炉出铁
沟高温辐射热的回收利用系统。

背景技术
