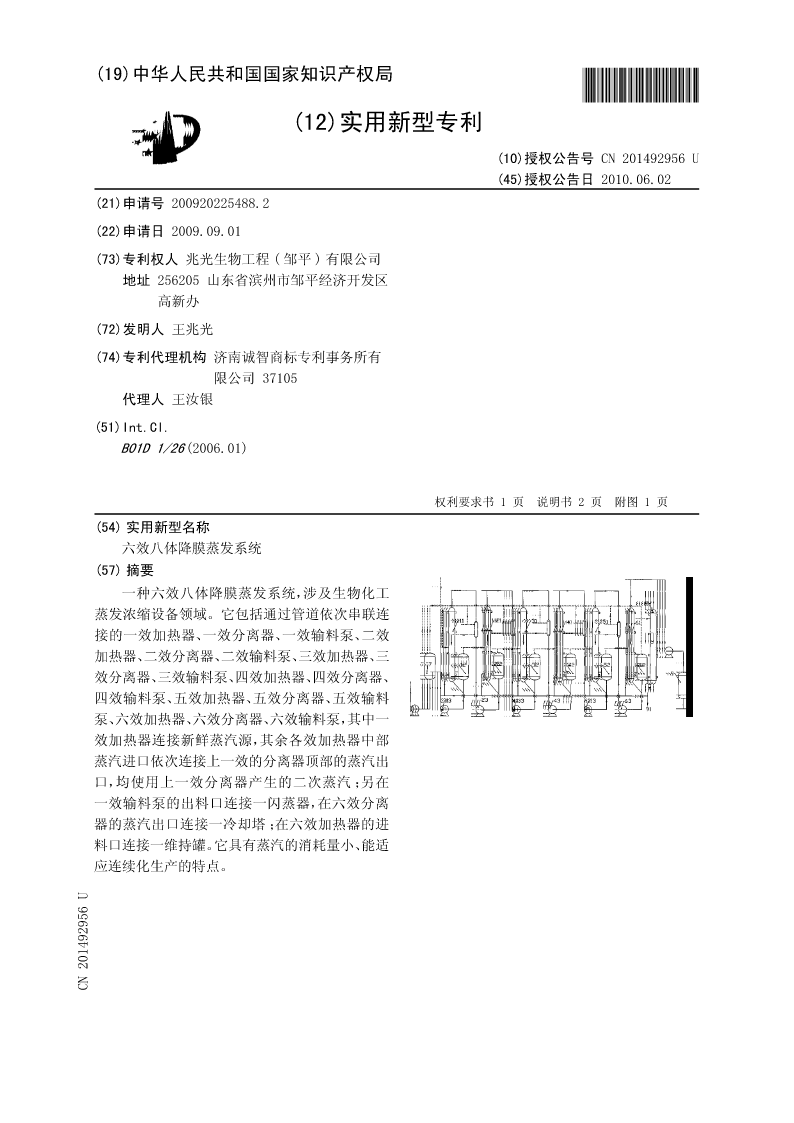

(19)中华人民共和国国家知识产权局*CN201492956U*
(12)实用新型专利

(10)授权公告号CN201492956U
(45)授权公告日2010.06.02
(21)申请号200920225488.2
(22)申请日2009.09.01
(73)专利权人兆光生物工程(邹平)有限公司
地址256205山东省滨州市邹平经济开发区
高新办
(72)发明人王兆光
(74)专利代理机构济南诚智商标专利事务所有
限公司37105
代理人王汝银

(51)Int.Cl.
B01D1/26(2006.01)


权利要求书1页说明书2页附图1页
(54)实用新型名称
六效八体降膜蒸发系统
(57)摘要
一种六效八体降膜蒸发系统,涉及生物化工
蒸发浓缩设备领域。它包括通过管道依次串联连
接的一效加热器、一效分离器、一效输料泵、二效
加热器、二效分离器、二效输料泵、三效加热器、三
效分离器、三效输料泵、四效加热器、四效分离器、
四效输料泵、五效加热器、五效分离器、五效输料
泵、六效加热器、六效分离器、六效输料泵,其中一
效加热器连接新鲜蒸汽源,其余各效加热器中部
蒸汽进口依次连接上一效的分离器顶部的蒸汽出
口,均使用上一效分离器产生的二次蒸汽;另在
一效输料泵的出料口连接一闪蒸器,在六效分离
器的蒸汽出口连接一冷却塔;在六效加热器的进
料口连接一维持罐。它具有蒸汽的消耗量小、能适
应连续化生产的特点。
CN2014956U
CN201492956U权利要求书1/1页

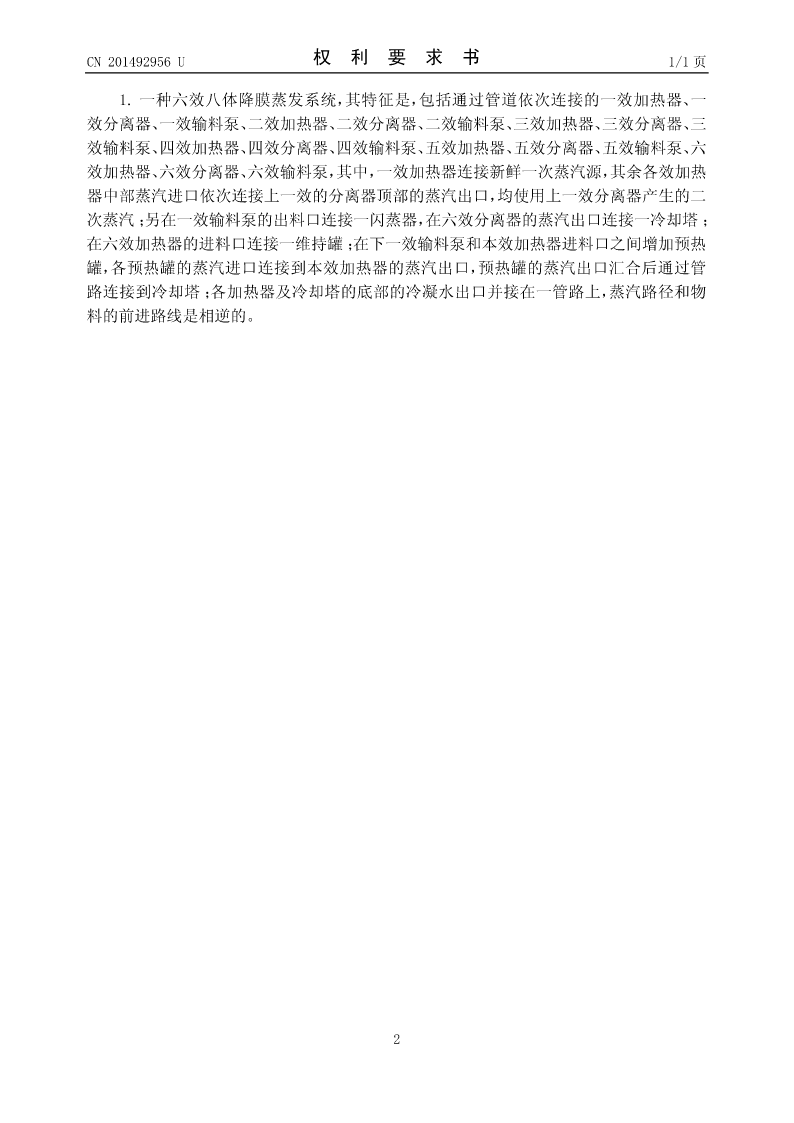

1.一种六效八体降膜蒸发系统,其特征是,包括通过管道依次连接的一效加热器、一
效分离器、一效输料泵、二效加热器、二效分离器、二效输料泵、三效加热器、三效分离器、三
效输料泵、四效加热器、四效分离器、四效输料泵、五效加热器、五效分离器、五效输料泵、六
效加热器、六效分离器、六效输料泵,其中,一效加热器连接新鲜一次蒸汽源,其余各效加热
器中部蒸汽进口依次连接上一效的分离器顶部的蒸汽出口,均使用上一效分离器产生的二
次蒸汽;另在一效输料泵的出料口连接一闪蒸器,在六效分离器的蒸汽出口连接一冷却塔;
在六效加热器的进料口连接一维持罐;在下一效输料泵和本效加热器进料口之间增加预热
罐,各预热罐的蒸汽进口连接到本效加热器的蒸汽出口,预热罐的蒸汽出口汇合后通过管
路连接到冷却塔;各加热器及冷却塔的底部的冷凝水出口并接在一管路上,蒸汽路径和物
料的前进路线是相逆的。


2

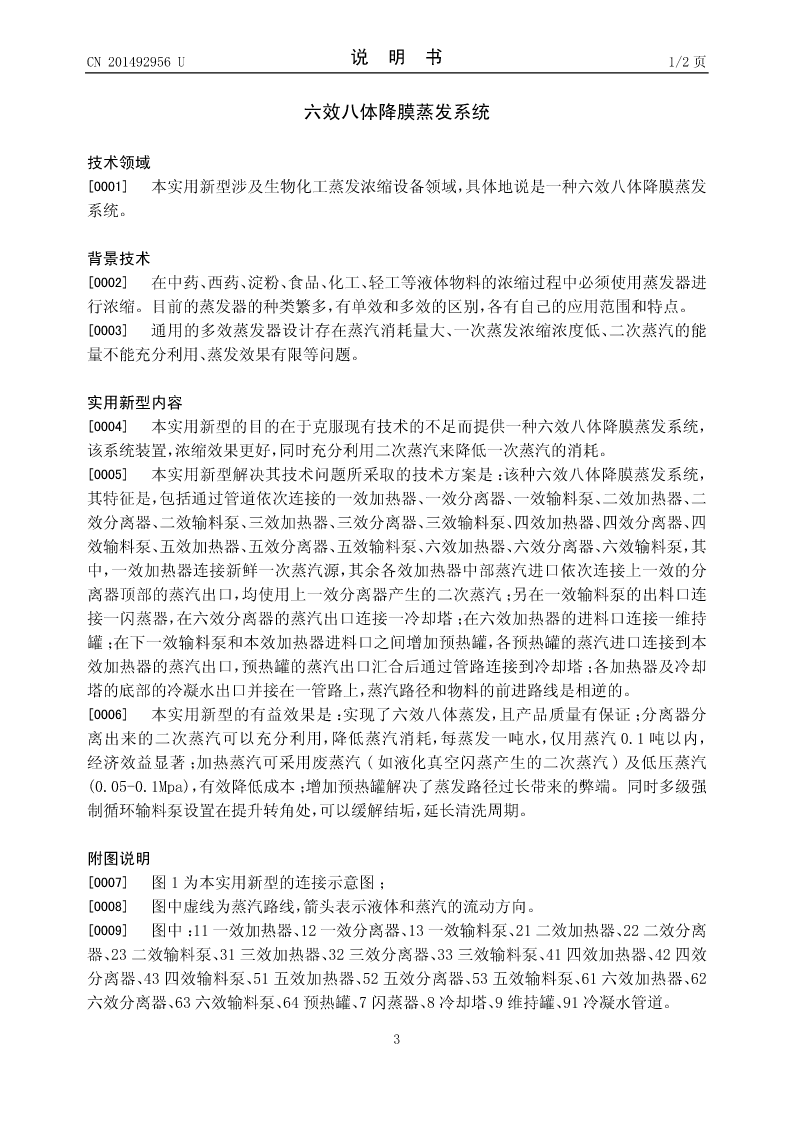

CN201492956U说明书1/2页

六效八体降膜蒸发系统

技术领域
[0001]本实用新型涉及生物化工蒸发浓缩设备领域,具体地说是一种六效八体降膜蒸发
系统。

背景技术
[0002]在中药、西药、淀粉、食品、化工、轻工等液体物料的浓缩过程中必须使用蒸发器进
行浓缩。目前的蒸发器的种类繁多,有单效和多效的区别,各有自己的应用范围和特点。
[0003]通用的多效蒸发器设计存在蒸汽消耗量大、一次蒸发浓缩浓度低、二次蒸汽的能
量不能充分利用、蒸发效果有限等问题。

实用新型内容
[0004]本实用新型的目的在于克服现有技术的不足而提供一种六效八体降膜蒸发系统,
该系统装置,浓缩效果更好,同时充分利用二次蒸汽来降低一次蒸汽的消耗。
[0005]本实用新型解决其技术问题所采取的技术方案是:该种六效八体降膜蒸发系统,
其特征是,包括通过管道依次连接的一效加热器、一效分离器、一效输料泵、二效加热器、二
效分离器、二效输料泵、三效加热器、三效分离器、三效输料泵、四效加热器、四效分离器、四
效输料泵、五效加热器、五效分离器、五效输料泵、六效加热器、六效分离器、六效输料泵,其
中,一效加热器连接新鲜一次蒸汽源,其余各效加热器中部蒸汽进口依次连接上一效的分
离器顶部的蒸汽出口,均使用上一效分离器产生的二次蒸汽;另在一效输料泵的出料口连
接一闪蒸器,在六效分离器的蒸汽出口连接一冷却塔;在六效加热器的进料口连接一维持
罐;在下一效输料泵和本效加热器进料口之间增加预热罐,各预热罐的蒸汽进口连接到本
效加热器的蒸汽出口,预热罐的蒸汽出口汇合后通过管路连接到冷却塔;各加热器及冷却
塔的底部的冷凝水出口并接在一管路上,蒸汽路径和物料的前进路线是相逆的。
[0006]本实用新型的有益效果是:实现了六效八体蒸发,且产品质量有保证;分离器分
离出来的二次蒸汽可以充分利用,降低蒸汽消耗,每蒸发一吨水,仅用蒸汽0.1吨以内,
经济效益显著;加热蒸汽可采用废蒸汽(如液化真空闪蒸产生的二次蒸汽)及低压蒸汽
(0.05-0.1Mpa),有效降低成本;增加预热罐解决了蒸发路径过长带来的弊端。同时多级强
制循环输料泵设置在提升转角处,可以缓解结垢,延长清洗周期。

附图说明

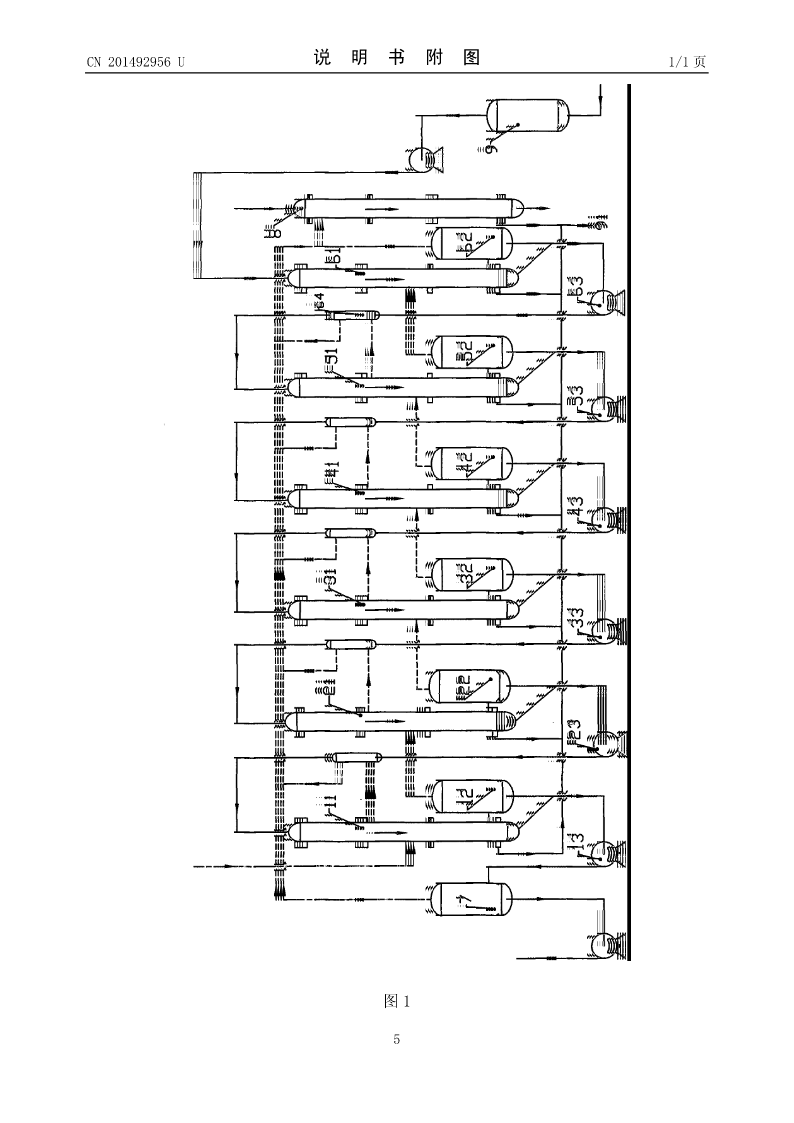

[0007]图1为本实用新型的连接示意图;
[0008]图中虚线为蒸汽路线,箭头
查看更多
