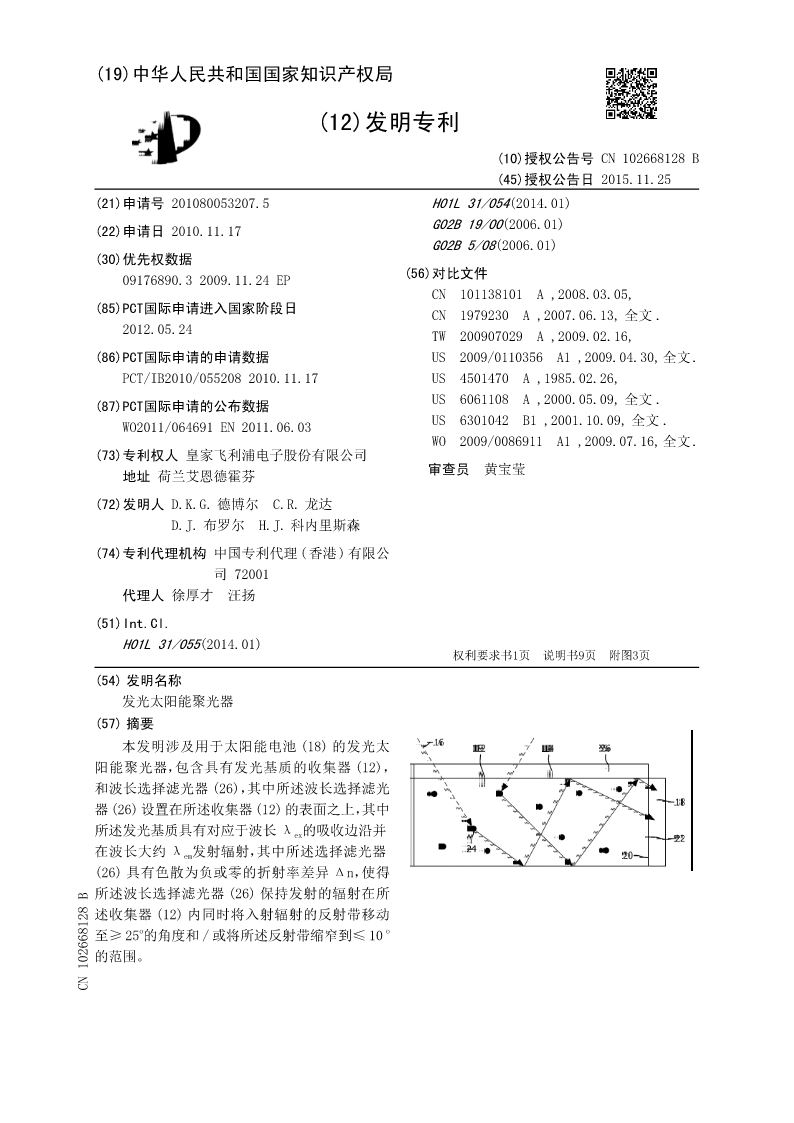

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN102668128B
(45)授权公告日2015.11.25
(21)申请号201080053207.5H01L31/054(2014.01)
G02B19/00
(22)申请日2010.11.17(2006.01)
G02B5/08(2006.01)
(30)优先权数据
(56)对比文件
09176890.32009.11.24EP
CN101138101A,2008.03.05,
(85)PCT国际申请进入国家阶段日
CN1979230A,2007.06.13,全文.
2012.05.24
TW200907029A,2009.02.16,
(86)PCT国际申请的申请数据US2009/0110356A1,2009.04.30,全文.
PCT/IB2010/0552082010.11.17US4501470A,1985.02.26,
(87)PCT国际申请的公布数据US6061108A,2000.05.09,全文.
WO2011/064691EN2011.06.03US6301042B1,2001.10.09,全文.
WO2009/0086911A1,2009.07.16,全文.
(73)专利权人皇家飞利浦电子股份有限公司
审查员黄宝莹
地址荷兰艾恩德霍芬
(72)发明人D.K.G.德博尔C.R.龙达
D.J.布罗尔H.J.科内里斯森
(74)专利代理机构中国专利代理(香港)有限公
司72001
代理人徐厚才汪扬
(51)Int.Cl.
H01L31/055(2014.01)
权利要求书1页说明书9页附图3页
(54)发明名称
发光太阳能聚光器
(57)摘要
本发明涉及用于太阳能电池(18)的发光太
阳能聚光器，包含具有发光基质的收集器(12)，
和波长选择滤光器(26)，其中所述波长选择滤光
器(26)设置在所述收集器(12)的表面之上，其中

所述发光基质具有对应于波长λex的吸收边沿并

在波长大约λem发射辐射，其中所述选择滤光器
(26)具有色散为负或零的折射率差异Δn，使得
所述波长选择滤光器(26)保持发射的辐射在所
述收集器(12)内同时将入射辐射的反射带移动
至≥25o的角度和/或将所述反射带缩窄到≤10o
的范围。
CN102668128B

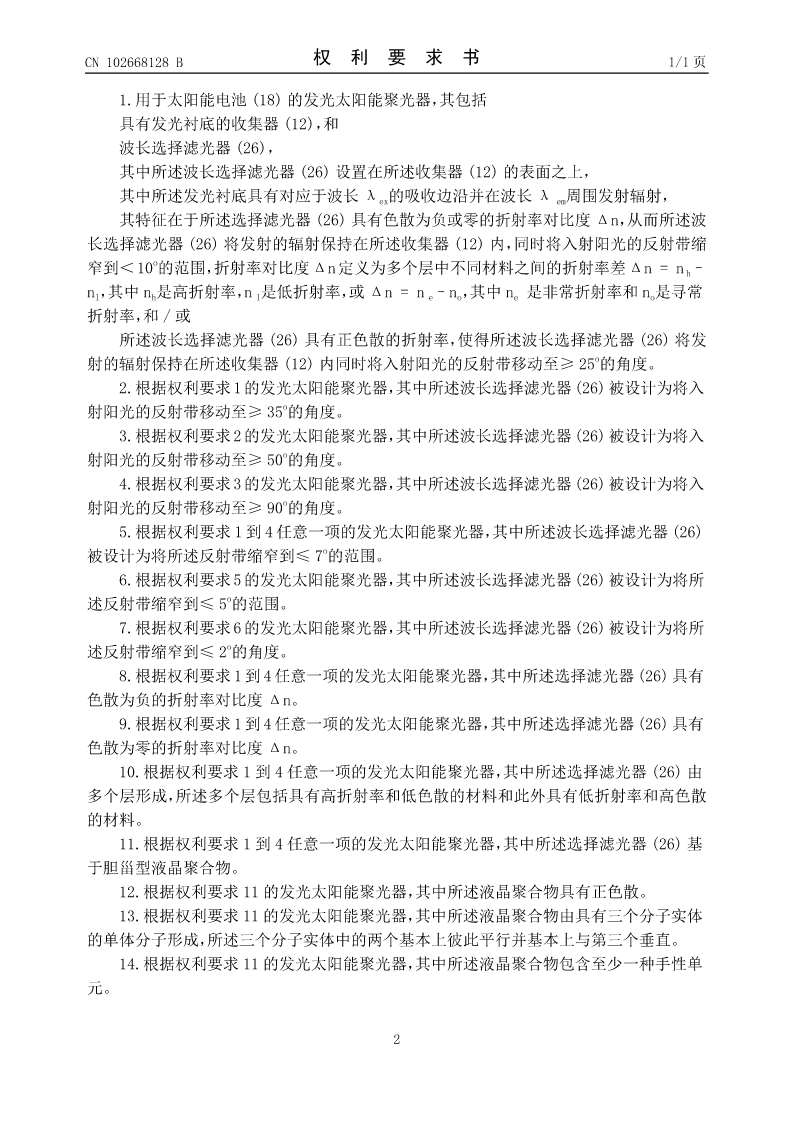

CN102668128B权利要求书1/1页

1.用于太阳能电池(18)的发光太阳能聚光器，其包括
具有发光衬底的收集器(12)，和
波长选择滤光器(26)，
其中所述波长选择滤光器(26)设置在所述收集器(12)的表面之上，

其中所述发光衬底具有对应于波长λex的吸收边沿并在波长λem周围发射辐射，
其特征在于所述选择滤光器(26)具有色散为负或零的折射率对比度Δn，从而所述波
长选择滤光器(26)将发射的辐射保持在所述收集器(12)内，同时将入射阳光的反射带缩
o
窄到＜10的范围，折射率对比度Δn定义为多个层中不同材料之间的折射率差Δn=nh–

nl，其中nh是高折射率，nl是低折射率，或Δn=ne–no，其中ne是非常折射率和no是寻常
折射率，和/或
所述波长选择滤光器(26)具有正色散的折射率，使得所述波长选择滤光器(26)将发
射的辐射保持在所述收集器(12)内同时将入射阳光的反射带移动至≥25o的角度。
2.根据权利要求1的发光太阳能聚光器，其中所述波长选择滤光器(26)被设计为将入
射阳光的反射带移动至≥35o的角度。
3.根据权利要求2的发光太阳能聚光器，其中所述波长选择滤光器(26)被设计为将入
射阳光的反射带移动至≥50o的角度。
4.根据权利要求3的发光太阳能聚光器，其中所述波长选择滤光器(26)被设计为将入
射阳光的反射带移动至≥90o的角度。
5.根据权利要求1到4任意一项的发光太阳能聚光器，其中所述波长选择滤光器(26)
被设计为将所述反射带缩窄到≤7o的范围。
6.根据权利要求5的发光太阳能聚光器，其中所述波长选择滤光器(26)被设计为将所
述反射带缩窄到≤5o的范围。
7.根据权利要求6的发光太阳能聚光器，其中所述波长选择滤光器(26)被设计为将所
述反射带缩窄到≤2o的角度。
8.根据权利要求1到4任意一项的发光太阳能聚光器，其中所述选择滤光器(26)具有
色散为负的折射率对比度Δn。
9.根据权利要求1到4任意一项的发光太阳能聚光器，其中所述选择滤光器(26)具有
色散为零的折射率对比度Δn。
10.根据权利要求1到4任意一项的发光太阳能聚光器，其中所述选择滤光器(26)由
多个层形成，所述多个层包括具有高折射率和低色散的材料和此外具有低折射率和高色散
的材料。
11.根据权利要求1到4任意一项的发光太阳能聚光器，其中所述选择滤光器(26)
