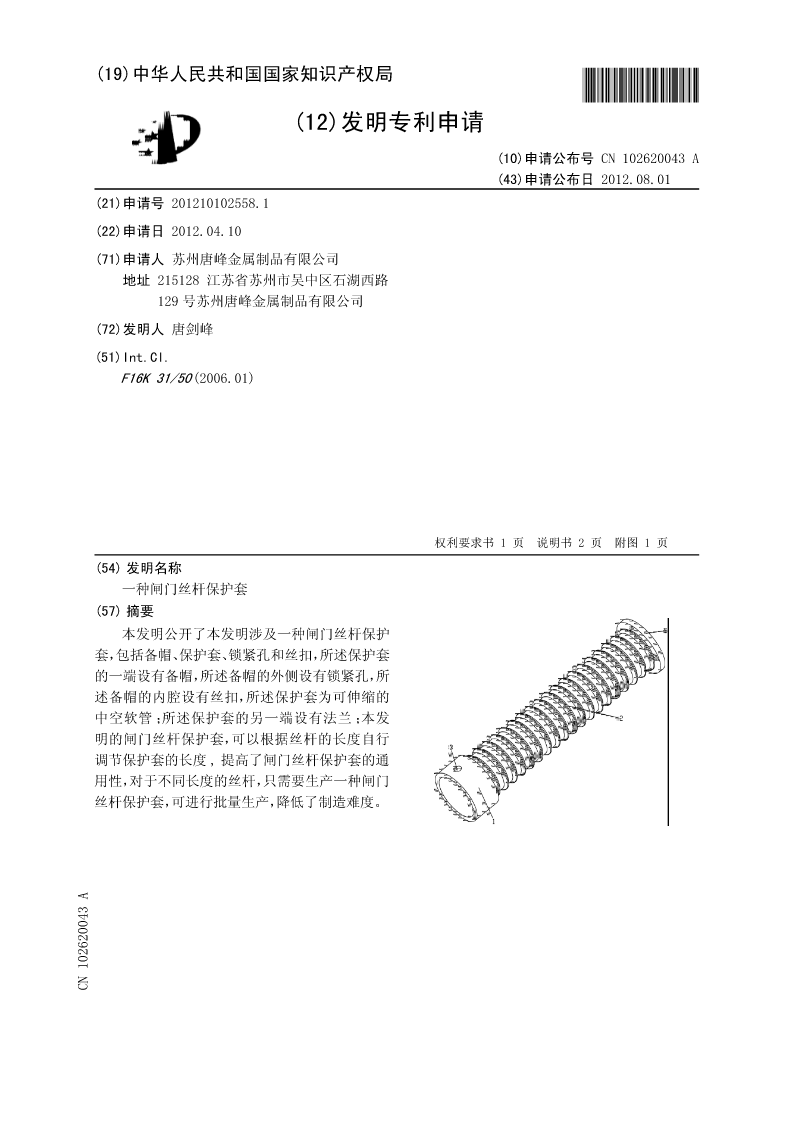

(19)中华人民共和国国家知识产权局*CN102620043A*
(12)发明专利申请

(10)申请公布号CN102620043A
(43)申请公布日2012.08.01
(21)申请号201210102558.1
(22)申请日2012.04.10
(71)申请人苏州唐峰金属制品有限公司
地址215128江苏省苏州市吴中区石湖西路
129号苏州唐峰金属制品有限公司
(72)发明人唐剑峰
(51)Int.Cl.
F16K31/50(2006.01)

权利要求书权利要求书1页1页说明书说明书22页页附图附图11页
(54)发明名称
一种闸门丝杆保护套
(57)摘要
本发明公开了本发明涉及一种闸门丝杆保护
套，包括备帽、保护套、锁紧孔和丝扣，所述保护套
的一端设有备帽，所述备帽的外侧设有锁紧孔，所
述备帽的内腔设有丝扣，所述保护套为可伸缩的
中空软管；所述保护套的另一端设有法兰；本发
明的闸门丝杆保护套，可以根据丝杆的长度自行
调节保护套的长度,提高了闸门丝杆保护套的通
用性，对于不同长度的丝杆，只需要生产一种闸门
丝杆保护套，可进行批量生产，降低了制造难度。
CN102643A

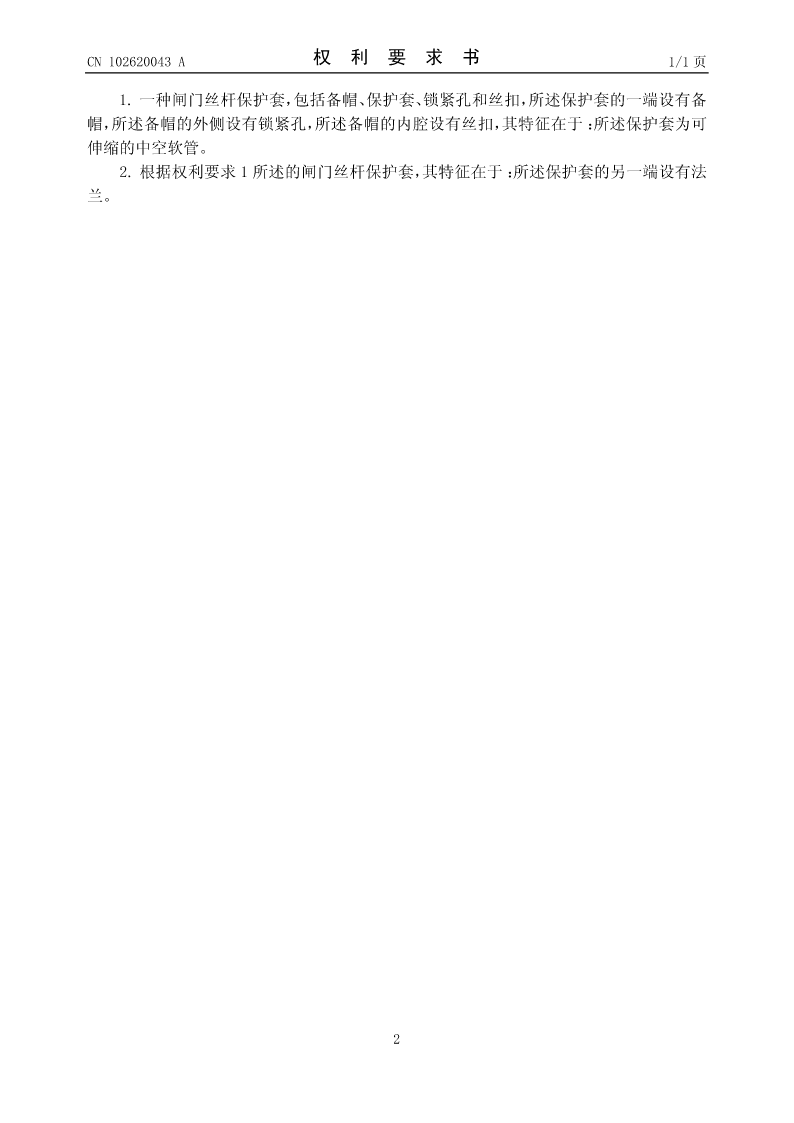

CN102620043A权利要求书1/1页

1.一种闸门丝杆保护套，包括备帽、保护套、锁紧孔和丝扣，所述保护套的一端设有备
帽，所述备帽的外侧设有锁紧孔，所述备帽的内腔设有丝扣，其特征在于：所述保护套为可
伸缩的中空软管。
2.根据权利要求1所述的闸门丝杆保护套，其特征在于：所述保护套的另一端设有法
兰。

2

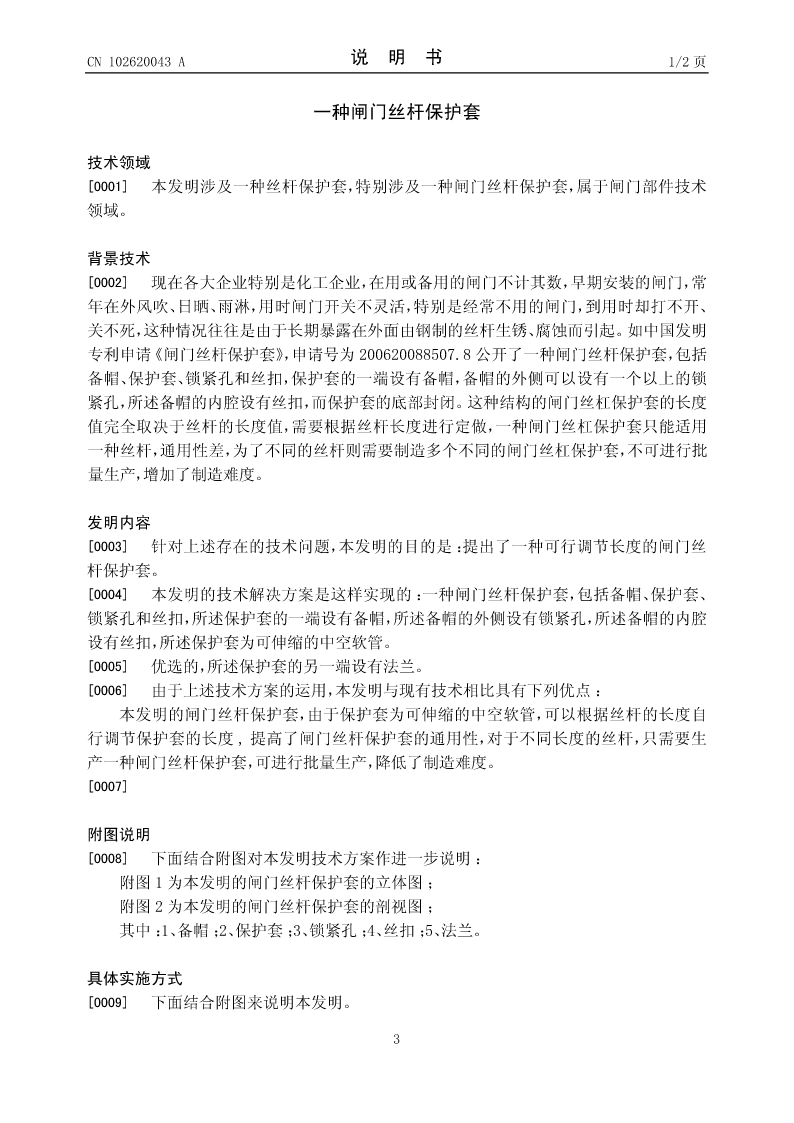

CN102620043A说明书1/2页

一种闸门丝杆保护套

技术领域
[0001]本发明涉及一种丝杆保护套，特别涉及一种闸门丝杆保护套，属于闸门部件技术
领域。

背景技术
[0002]现在各大企业特别是化工企业，在用或备用的闸门不计其数，早期安装的闸门，常
年在外风吹、日晒、雨淋，用时闸门开关不灵活，特别是经常不用的闸门，到用时却打不开、
关不死，这种情况往往是由于长期暴露在外面由钢制的丝杆生锈、腐蚀而引起。如中国发明
专利申请《闸门丝杆保护套》，申请号为200620088507.8公开了一种闸门丝杆保护套，包括
备帽、保护套、锁紧孔和丝扣，保护套的一端设有备帽，备帽的外侧可以设有一个以上的锁
紧孔，所述备帽的内腔设有丝扣，而保护套的底部封闭。这种结构的闸门丝杠保护套的长度
值完全取决于丝杆的长度值，需要根据丝杆长度进行定做，一种闸门丝杠保护套只能适用
一种丝杆，通用性差，为了不同的丝杆则需要制造多个不同的闸门丝杠保护套，不可进行批
量生产，增加了制造难度。

发明内容
[0003]针对上述存在的技术问题，本发明的目的是：提出了一种可行调节长度的闸门丝
杆保护套。
[0004]本发明的技术解决方案是这样实现的：一种闸门丝杆保护套，包括备帽、保护套、
锁紧孔和丝扣，所述保护套的一端设有备帽，所述备帽的外侧设有锁紧孔，所述备帽的内腔
设有丝扣，所述保护套为可伸缩的中空软管。
[0005]优选的，所述保护套的另一端设有法兰。
[0006]由于上述技术方案的运用，本发明与现有技术相比具有下列优点：
本发明的闸门丝杆保护套，由于保护套为可伸缩的中空软管，可以根据丝杆的长度自
行调节保护套的长度,提高了闸门丝杆保护套的通用性，对于不同长度的丝杆，只需要生
产一种闸门丝杆保护套，可进行批量生产，降低了制造难度。
[0007]

附图说明
[0008]下面结合附图对本发明技术方案作进一步说明：
附图1为本发明的闸门丝杆保护套的立体图；
附图2为本发明的闸门丝杆保护套的剖视图；
其中：1、备帽；2、保护套；3、锁紧孔；4、丝扣；5、法兰。

具体实施方式
[0009]下面结合附图来说明本发明。

3

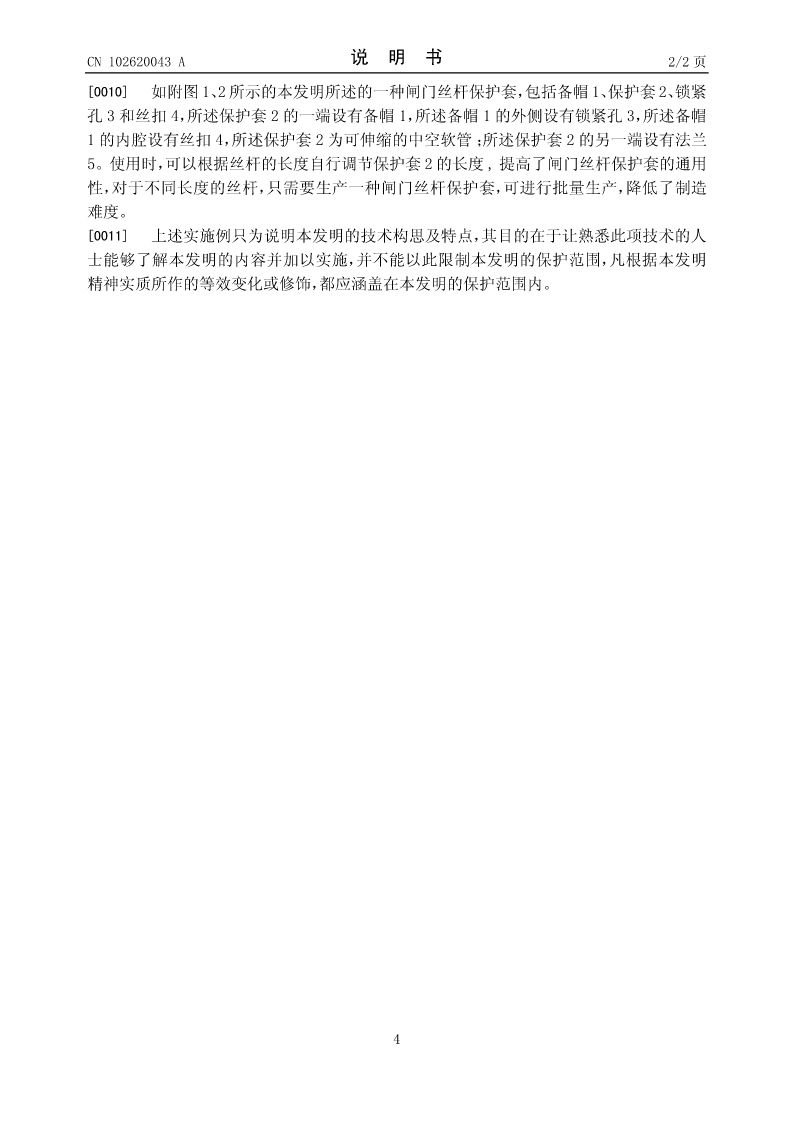

CN102620043A说明书2/2页

[0010]如附图1、2所示的本发明所述的一种闸门丝杆保护套，包括备帽1、保护套2、锁紧
孔3和丝扣4，所述保护套2的一端设有备帽1，所述备帽1的外侧设有锁紧孔3，所述备帽
1的内腔设有丝扣4，所述保护套2为可伸缩的中空软管；所述保护套2的另一端设有法兰
5。使用时，可以根据丝杆的长度自行调节保护套2的长度,提高了闸门丝杆保护套的通用
性，对于不同长度的丝杆，只需要生产一种闸门丝杆保护套，可进行批量生产，降低了制造
难度。
[0011]上述实施例只为说明本发明的技术构思及特点，其目的在于让熟悉此项技术的人
士能够了解本发明的内容并加以实施，并不能以此限制本发明的保护范围，凡根据本发明
精神实质所作的等效变化或修饰，都应涵盖在本发明的保护范围内。
