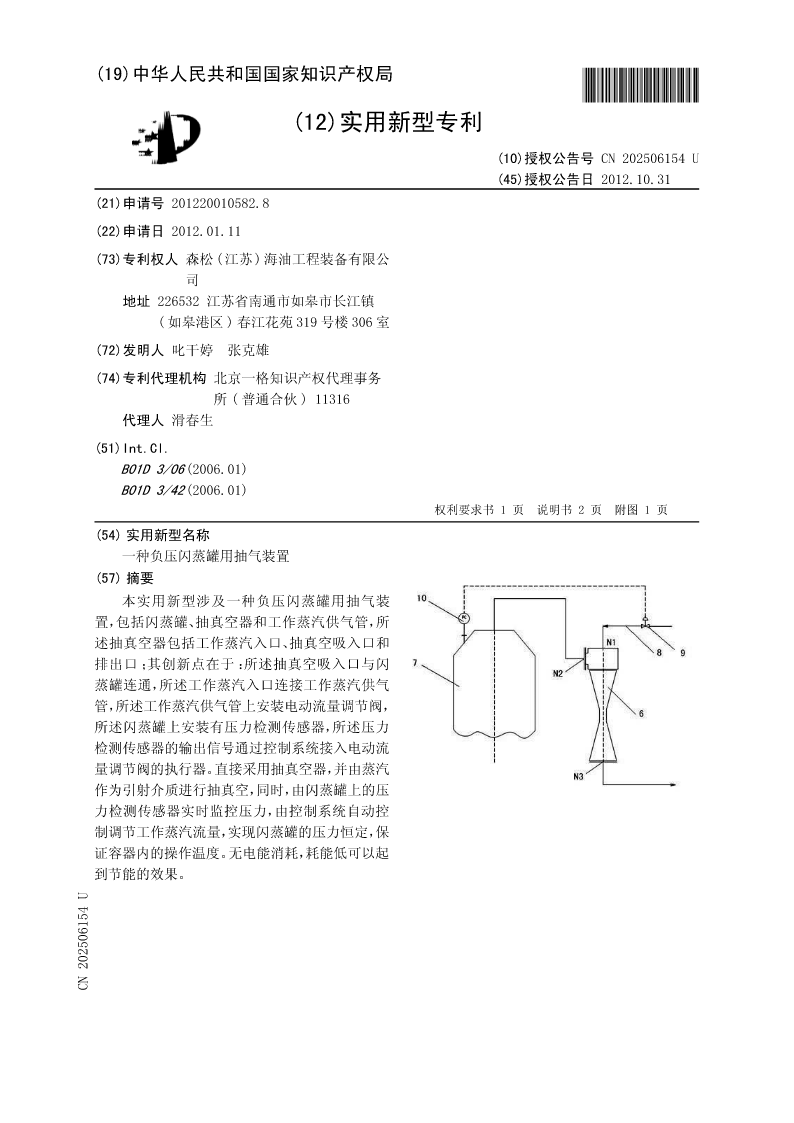

(54)实用新型名称
一种负压闪蒸罐用抽气装置
(57)摘要
本实用新型涉及一种负压闪蒸罐用抽气装
置，包括闪蒸罐、抽真空器和工作蒸汽供气管，所
述抽真空器包括工作蒸汽入口、抽真空吸入口和
排出口；其创新点在于：所述抽真空吸入口与闪
蒸罐连通，所述工作蒸汽入口连接工作蒸汽供气
管，所述工作蒸汽供气管上安装电动流量调节阀，
所述闪蒸罐上安装有压力检测传感器，所述压力
检测传感器的输出信号通过控制系统接入电动流
量调节阀的执行器。直接采用抽真空器，并由蒸汽
作为引射介质进行抽真空，同时，由闪蒸罐上的压
力检测传感器实时监控压力，由控制系统自动控
制调节工作蒸汽流量，实现闪蒸罐的压力恒定，保
证容器内的操作温度。无电能消耗，耗能低可以起
到节能的效果。
CN205614U
CN202506154U权利要求书1/1页

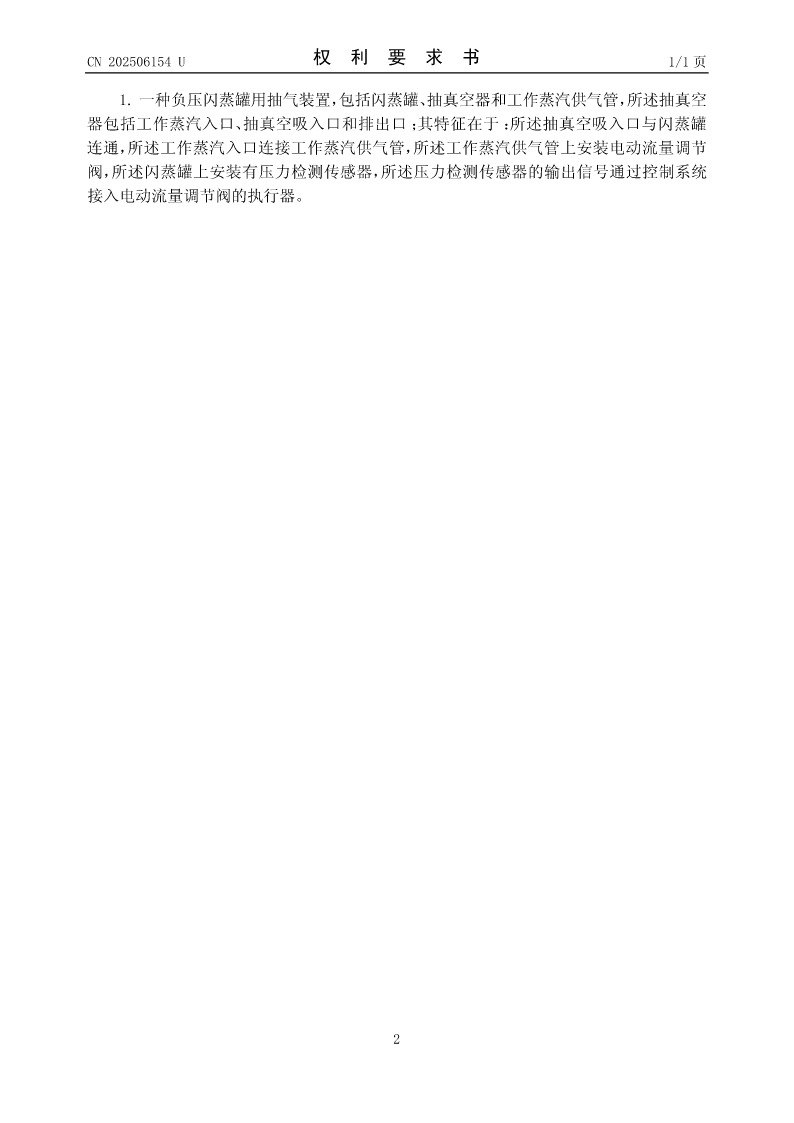

1.一种负压闪蒸罐用抽气装置，包括闪蒸罐、抽真空器和工作蒸汽供气管，所述抽真空
器包括工作蒸汽入口、抽真空吸入口和排出口；其特征在于：所述抽真空吸入口与闪蒸罐
连通，所述工作蒸汽入口连接工作蒸汽供气管，所述工作蒸汽供气管上安装电动流量调节
阀，所述闪蒸罐上安装有压力检测传感器，所述压力检测传感器的输出信号通过控制系统
接入电动流量调节阀的执行器。

2
CN202506154U说明书1/2页

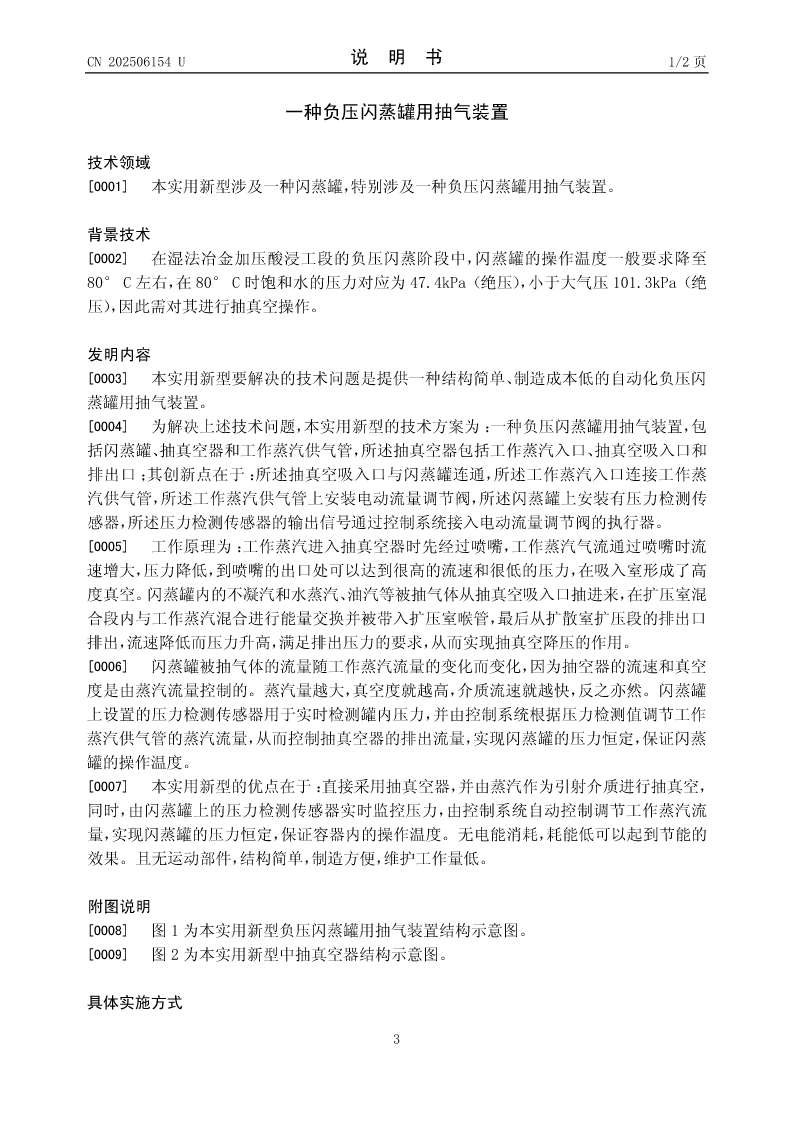

一种负压闪蒸罐用抽气装置

技术领域
[0001]本实用新型涉及一种闪蒸罐，特别涉及一种负压闪蒸罐用抽气装置。

背景技术
[0002]在湿法冶金加压酸浸工段的负压闪蒸阶段中，闪蒸罐的操作温度一般要求降至
80°C左右，在80°C时饱和水的压力对应为47.4kPa（绝压），小于大气压101.3kPa（绝
压），因此需对其进行抽真空操作。

发明内容
[0003]本实用新型要解决的技术问题是提供一种结构简单、制造成本低的自动化负压闪
蒸罐用抽气装置。
[0004]为解决上述技术问题，本实用新型的技术方案为：一种负压闪蒸罐用抽气装置，包
括闪蒸罐、抽真空器和工作蒸汽供气管，所述抽真空器包括工作蒸汽入口、抽真空吸入口和
排出口；其创新点在于：所述抽真空吸入口与闪蒸罐连通，所述工作蒸汽入口连接工作蒸
汽供气管，所述工作蒸汽供气管上安装电动流量调节阀，所述闪蒸罐上安装有压力检测传
感器，所述压力检测传感器的输出信号通过控制系统接入电动流量调节阀的执行器。
[0005]工作原理为：工作蒸汽进入抽真空器时先经过喷嘴，工作蒸汽气流通过喷嘴时流
速增大，压力降低，到喷嘴的出口处可以达到很高的流速和很低的压力，在吸入室形成了高
度真空。闪蒸罐内的不凝汽和水蒸汽、油汽等被抽气体从抽真空吸入口抽进来，在扩压室混
合段内与工作蒸汽混合进行能量交换并被带入扩压室喉管，最后从扩散室扩压段的排出口
排出，流速降低而压力升高，满足排出压力的要求，从而实现抽真空降压的作用。
[0006]闪蒸罐被抽气体的流量随工作蒸汽流量的变化而变化，因为抽空器的流速和真空
度是由蒸汽流量控制的。蒸汽量越大，真空度就越高，介质流速就越快，反之亦然。闪蒸罐
上设置的压力检测传感器用于实时检测罐内压力，并由控制系统根据压力检测值调节工作
蒸汽供气管的蒸汽流量，从而控制抽真空器的排出流量，实现闪蒸罐的压力恒定，保证闪蒸
罐的操作温度。
[0007]本实用新型的优点在于：直接采用抽真空器，并由蒸汽作为引射介质进行抽真空，
同时，由闪蒸罐上的压力检测传感器实时监控压力，由控制系统自动控制调节工作蒸汽流
量，实现闪蒸罐的压力恒定，保证容器内的操作温度。无电能消耗，耗能低可以起到节能的
效果。且无运动部件，结构简单，制造方便，维护工作量低。

附图说明

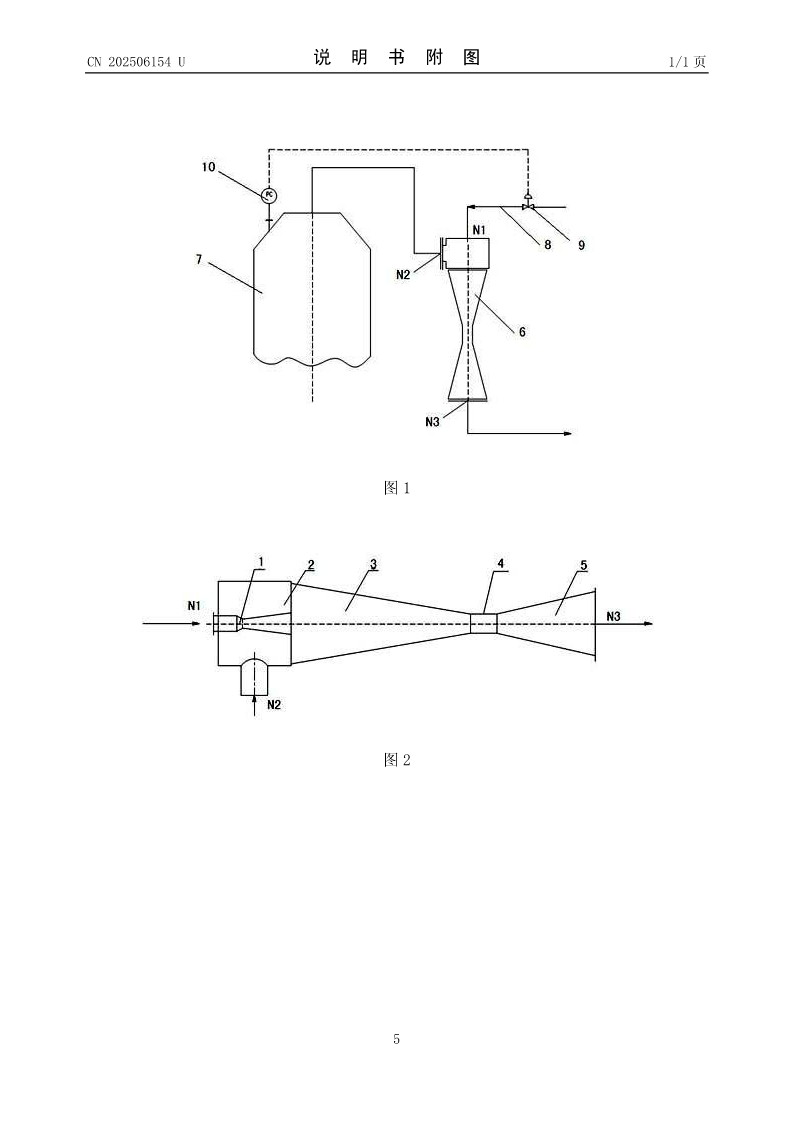

[0008]图1为本实用新型负压闪蒸罐用抽气装置结构示意图。
[0009]图2为本实用新型中抽真空器结构示意图。

具体实施方式

3
CN202506154U说明书2/2页

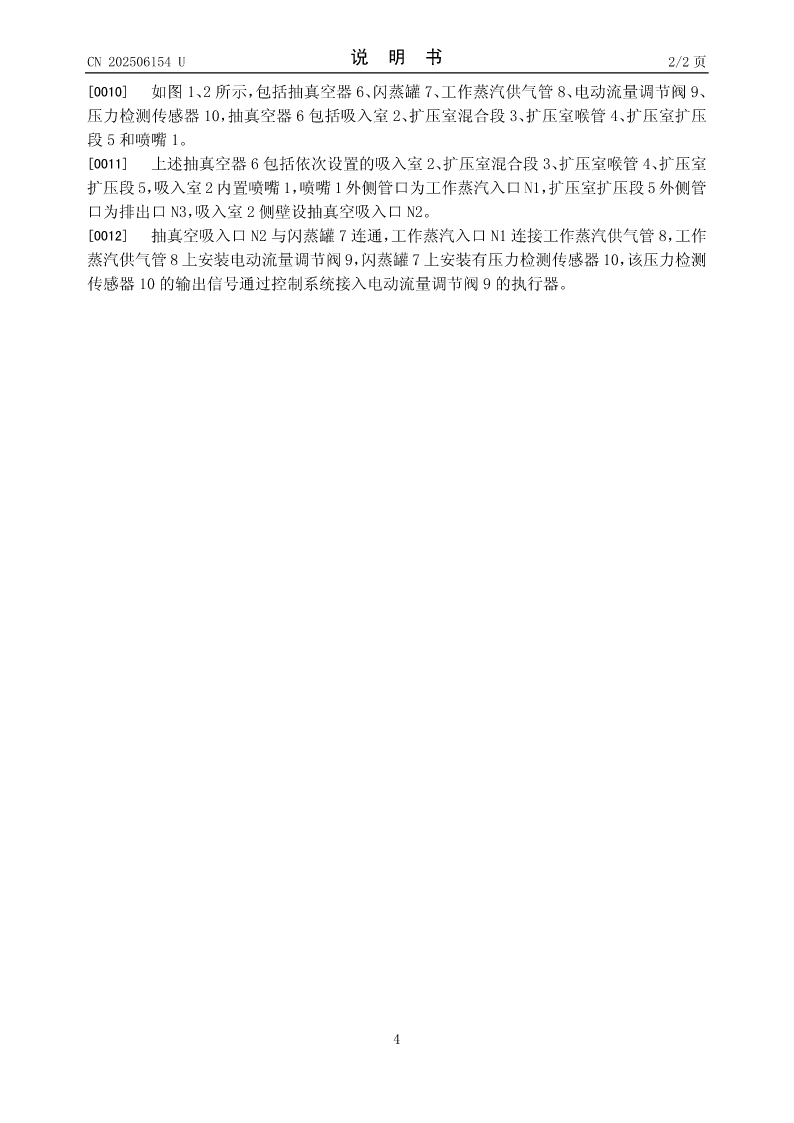

[0010]如图1、2所示，包括抽真空器6、闪蒸罐7、工作蒸汽供气管8、电动流量调节阀9、
压力检测传感器10，
