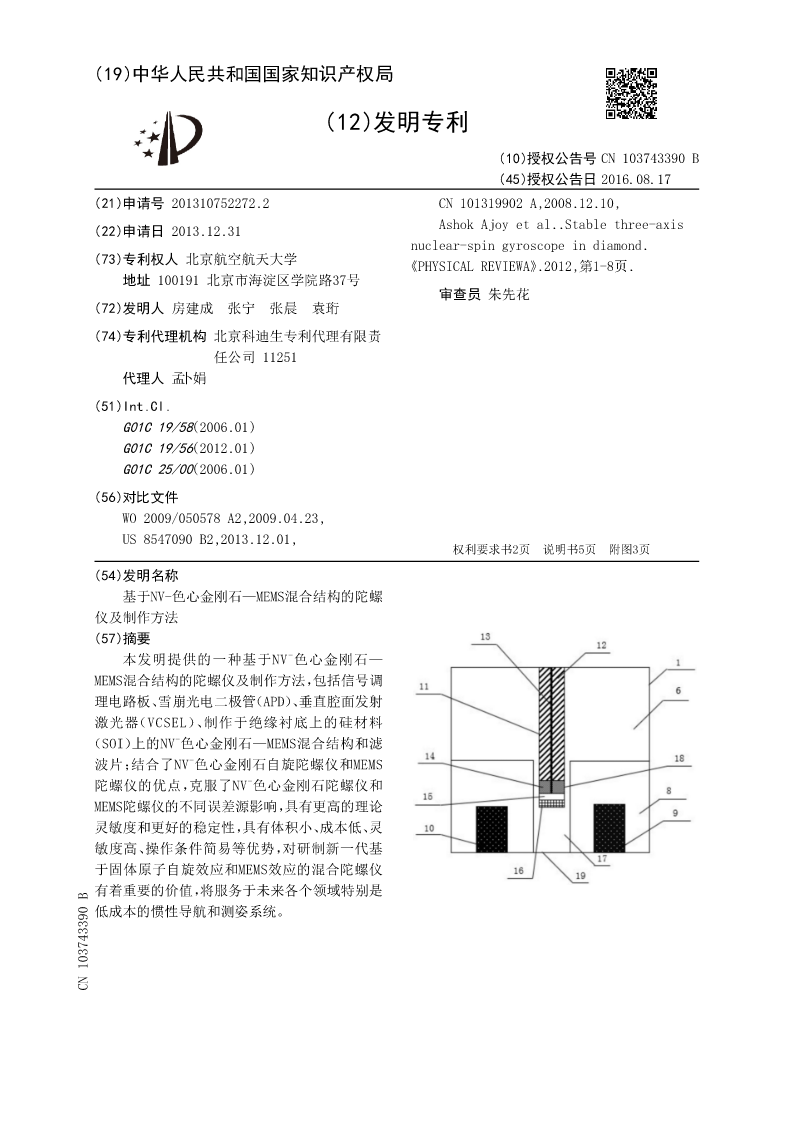

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN103743390B
(45)授权公告日2016.08.17
(21)申请号201310752272.2CN101319902A,2008.12.10,
(22)申请日2013.12.31AshokAjoyetal..Stablethree-axis
nuclear-spingyroscopeindiamond.
(73)专利权人北京航空航天大学《PHYSICALREVIEWA》.2012,第1-8页.
地址100191北京市海淀区学院路37号
审查员朱先花
(72)发明人房建成张宁张晨袁珩

(74)专利代理机构北京科迪生专利代理有限责
任公司11251
代理人孟卜娟
(51)Int.Cl.
G01C19/58(2006.01)
G01C19/56(2012.01)
G01C25/00(2006.01)
(56)对比文件
WO2009/050578A2,2009.04.23,
US8547090B2,2013.12.01,
权利要求书2页说明书5页附图3页
(54)发明名称
基于NV-色心金刚石—MEMS混合结构的陀螺
仪及制作方法
(57)摘要
本发明提供的一种基于NV-色心金刚石—
MEMS混合结构的陀螺仪及制作方法,包括信号调
理电路板、雪崩光电二极管(APD)、垂直腔面发射
激光器(VCSEL)、制作于绝缘衬底上的硅材料
(SOI)上的NV-色心金刚石—MEMS混合结构和滤
波片;结合了NV-色心金刚石自旋陀螺仪和MEMS
陀螺仪的优点,克服了NV-色心金刚石陀螺仪和
MEMS陀螺仪的不同误差源影响,具有更高的理论
灵敏度和更好的稳定性,具有体积小、成本低、灵
敏度高、操作条件简易等优势,对研制新一代基
于固体原子自旋效应和MEMS效应的混合陀螺仪
有着重要的价值,将服务于未来各个领域特别是
低成本的惯性导航和测姿系统。
CN103743390B

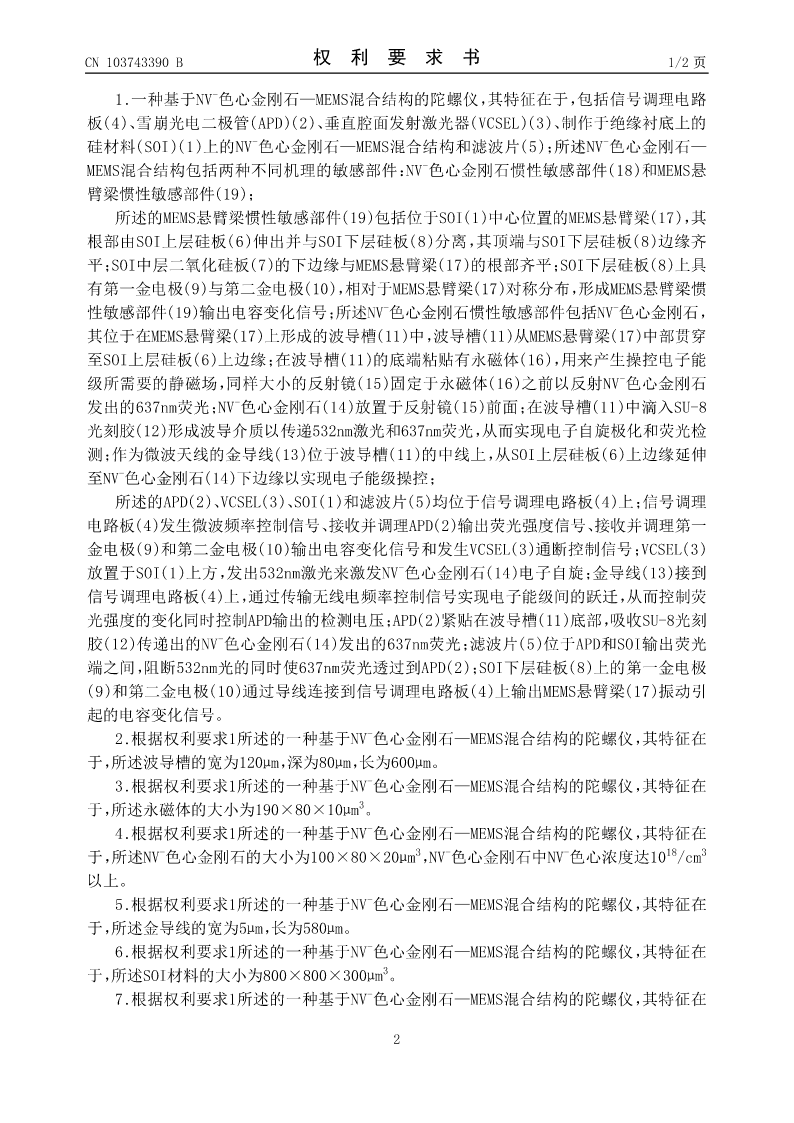

CN103743390B权利要求书1/2页

1.一种基于NV-色心金刚石—MEMS混合结构的陀螺仪,其特征在于,包括信号调理电路
板(4)、雪崩光电二极管(APD)(2)、垂直腔面发射激光器(VCSEL)(3)、制作于绝缘衬底上的
硅材料(SOI)(1)上的NV-色心金刚石—MEMS混合结构和滤波片(5);所述NV-色心金刚石—
MEMS混合结构包括两种不同机理的敏感部件:NV-色心金刚石惯性敏感部件(18)和MEMS悬
臂梁惯性敏感部件(19);
所述的MEMS悬臂梁惯性敏感部件(19)包括位于SOI(1)中心位置的MEMS悬臂梁(17),其
根部由SOI上层硅板(6)伸出并与SOI下层硅板(8)分离,其顶端与SOI下层硅板(8)边缘齐
平;SOI中层二氧化硅板(7)的下边缘与MEMS悬臂梁(17)的根部齐平;SOI下层硅板(8)上具
有第一金电极(9)与第二金电极(10),相对于MEMS悬臂梁(17)对称分布,形成MEMS悬臂梁惯
性敏感部件(19)输出电容变化信号;所述NV-色心金刚石惯性敏感部件包括NV-色心金刚石,
其位于在MEMS悬臂梁(17)上形成的波导槽(11)中,波导槽(11)从MEMS悬臂梁(17)中部贯穿
至SOI上层硅板(6)上边缘;在波导槽(11)的底端粘贴有永磁体(16),用来产生操控电子能
级所需要的静磁场,同样大小的反射镜(15)固定于永磁体(16)之前以反射NV-色心金刚石
发出的637nm荧光;NV-色心金刚石(14)放置于反射镜(15)前面;在波导槽(11)中滴入SU-8
光刻胶(12)形成波导介质以传递532nm激光和637nm荧光,从而实现电子自旋极化和荧光检
测;作为微波天线的金导线(13)位于波导槽(11)的中线上,从SOI上层硅板(6)上边缘延伸
至NV-色心金刚石(14)下边缘以实现电子能级操控;
所述的APD(2)、VCSEL(3)、SOI(1)和滤波片(5)均位于信号调理电路板(4)上;信号调理
电路板(4)发生微波频率控制信号、接收并调理APD(2)输出荧光强度信号、接收并调理第一
金电极(9)和第二金电极(10)输出电容变化信号和发生VCSEL(3)通断控制信号;VCSEL(3)
放置于SOI(1)上方,发出532nm激光来激发NV-色心金刚石(14)电子自旋;金导线(13)接到
信号调理电路板(4)上,通过传输无线电频率控制信号实现电子能级间的跃迁,从而控制荧
光强度的变化同时控制APD输出的检测电压;APD(2)紧贴在波导槽(11)底部,吸收SU-8光刻
胶(12)传递出的NV-色心金刚石(14)发出的637nm荧光;滤波片(5)位于APD和SOI输出荧光
端之间,阻断532nm光的同时使637nm荧光透过到APD(2);SOI
