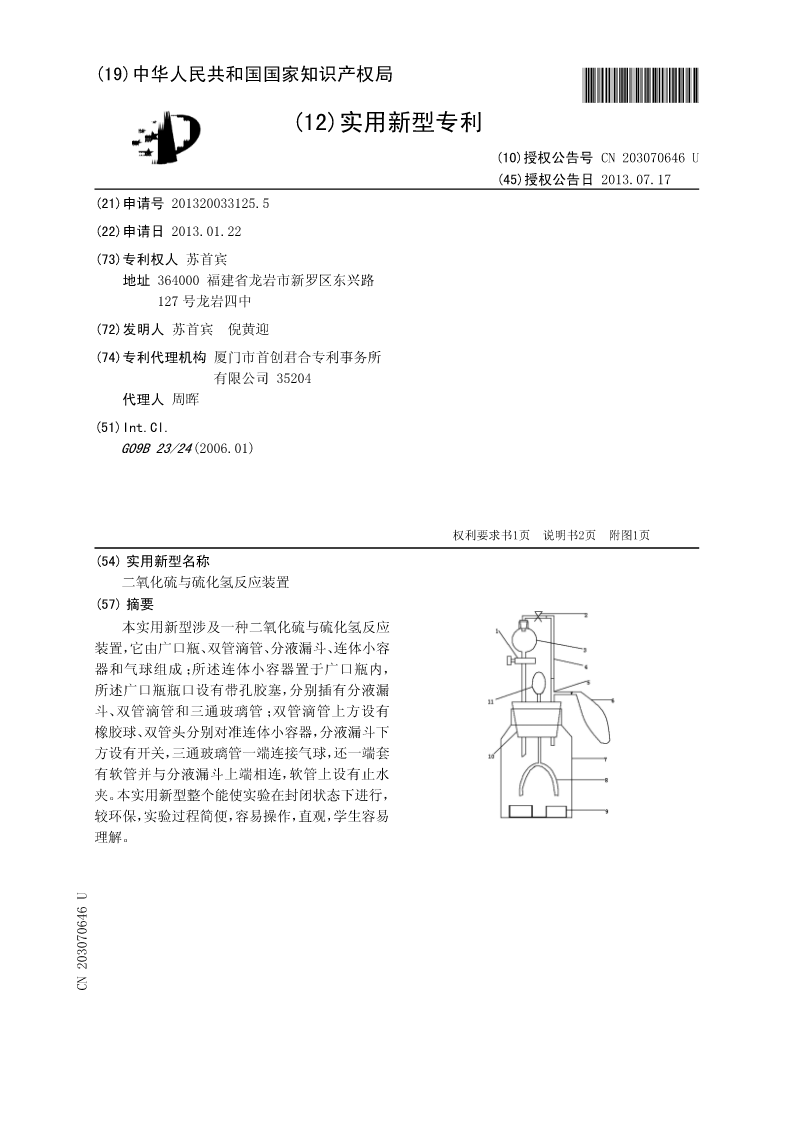

(19)中华人民共和国国家知识产权局*CN203070646U*
(12)实用新型专利

(10)授权公告号(10)授权公告号CCNN220307064603070646U
(45)授权公告日2013.07.17
(21)申请号201320033125.5
(22)申请日2013.01.22
(73)专利权人苏首宾
地址364000福建省龙岩市新罗区东兴路
127号龙岩四中
(72)发明人苏首宾倪黄迎
(74)专利代理机构厦门市首创君合专利事务所
有限公司35204
代理人周晖
(51)Int.Cl.
G09B23/24(2006.01)

权权利要求书1页利要求书1页说明书2页说明书2页附图1页附图1页
(54)实用新型名称
二氧化硫与硫化氢反应装置
(57)摘要
本实用新型涉及一种二氧化硫与硫化氢反应
装置，它由广口瓶、双管滴管、分液漏斗、连体小容
器和气球组成；所述连体小容器置于广口瓶内，
所述广口瓶瓶口设有带孔胶塞，分别插有分液漏
斗、双管滴管和三通玻璃管；双管滴管上方设有
橡胶球、双管头分别对准连体小容器，分液漏斗下
方设有开关，三通玻璃管一端连接气球，还一端套
有软管并与分液漏斗上端相连，软管上设有止水
夹。本实用新型整个能使实验在封闭状态下进行，
较环保，实验过程简便，容易操作，直观，学生容易
理解。
CN203070646U
CN203764U

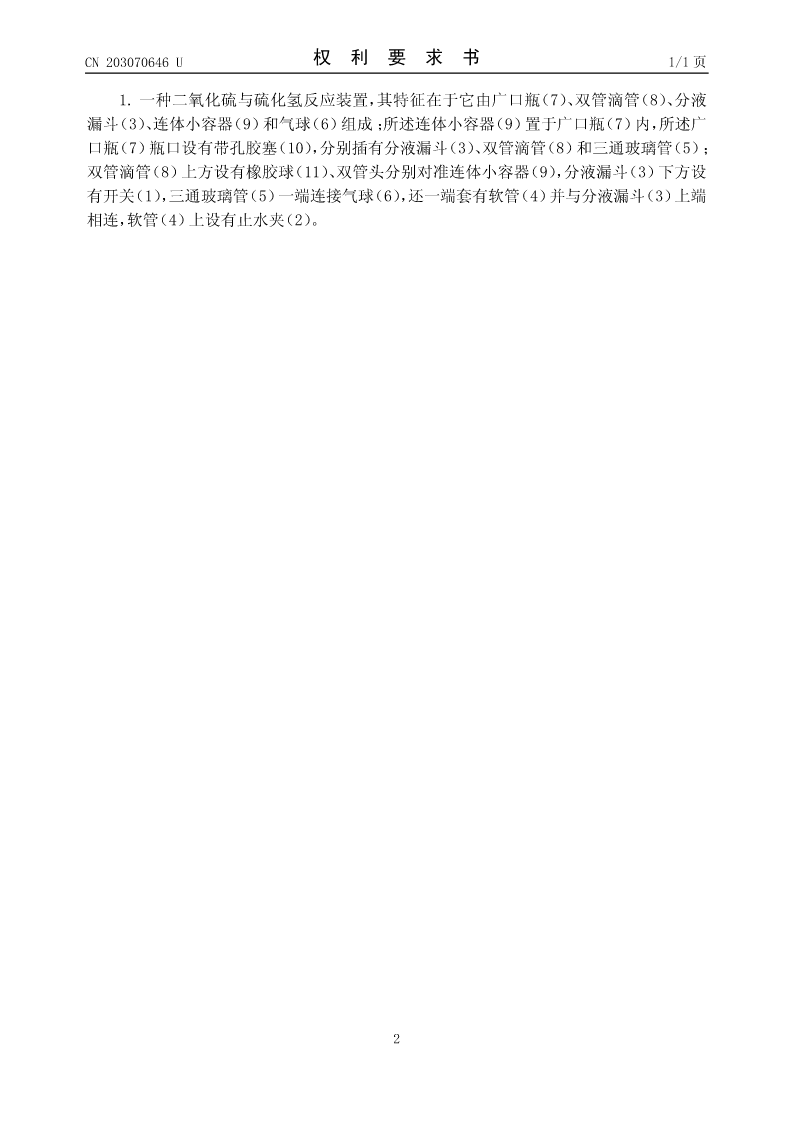

CN203070646U权利要求书1/1页

1.一种二氧化硫与硫化氢反应装置，其特征在于它由广口瓶（7）、双管滴管（8）、分液
漏斗（3）、连体小容器（9）和气球（6）组成；所述连体小容器（9）置于广口瓶（7）内，所述广
口瓶（7）瓶口设有带孔胶塞（10），分别插有分液漏斗（3）、双管滴管（8）和三通玻璃管（5）；
双管滴管（8）上方设有橡胶球（11）、双管头分别对准连体小容器（9），分液漏斗（3）下方设
有开关（1），三通玻璃管（5）一端连接气球（6），还一端套有软管（4）并与分液漏斗（3）上端
相连，软管（4）上设有止水夹（2）。

2

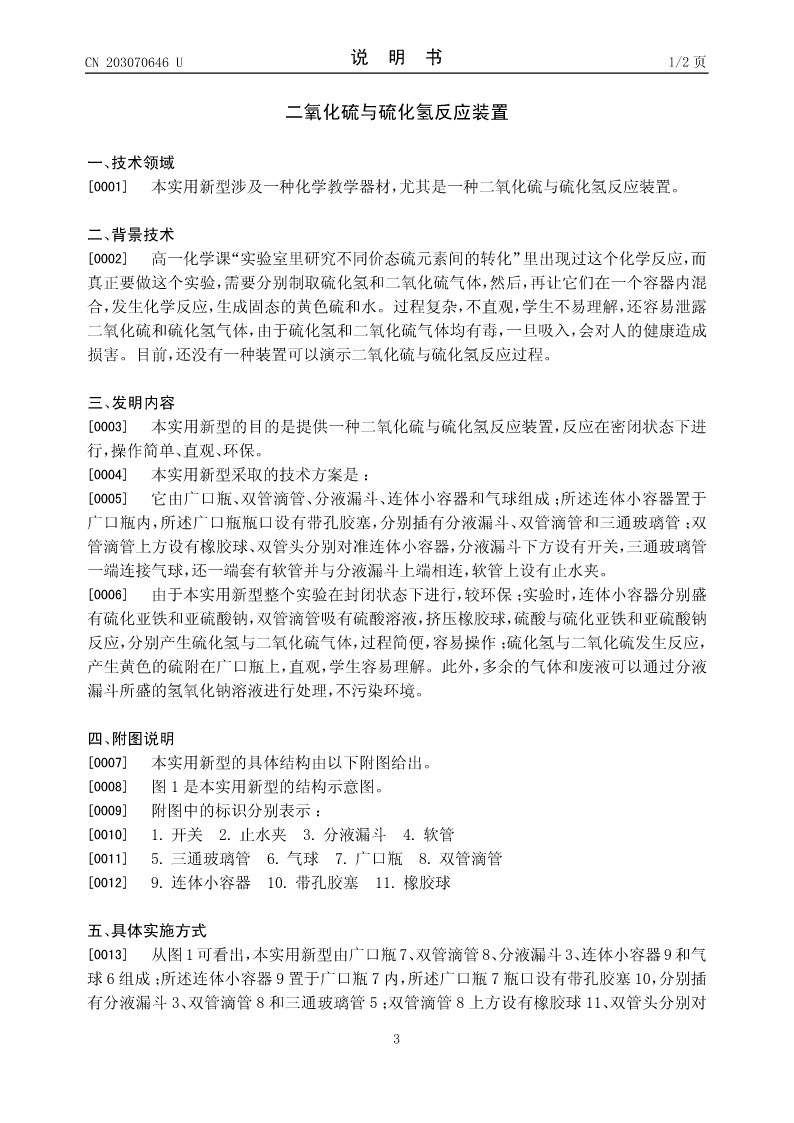

CN203070646U说明书1/2页

二氧化硫与硫化氢反应装置

一、技术领域
[0001]本实用新型涉及一种化学教学器材，尤其是一种二氧化硫与硫化氢反应装置。

二、背景技术
[0002]高一化学课“实验室里研究不同价态硫元素间的转化”里出现过这个化学反应，而
真正要做这个实验，需要分别制取硫化氢和二氧化硫气体，然后，再让它们在一个容器内混
合，发生化学反应，生成固态的黄色硫和水。过程复杂，不直观，学生不易理解，还容易泄露
二氧化硫和硫化氢气体，由于硫化氢和二氧化硫气体均有毒，一旦吸入，会对人的健康造成
损害。目前，还没有一种装置可以演示二氧化硫与硫化氢反应过程。

三、发明内容
[0003]本实用新型的目的是提供一种二氧化硫与硫化氢反应装置，反应在密闭状态下进
行，操作简单、直观、环保。
[0004]本实用新型采取的技术方案是：
[0005]它由广口瓶、双管滴管、分液漏斗、连体小容器和气球组成；所述连体小容器置于
广口瓶内，所述广口瓶瓶口设有带孔胶塞，分别插有分液漏斗、双管滴管和三通玻璃管；双
管滴管上方设有橡胶球、双管头分别对准连体小容器，分液漏斗下方设有开关，三通玻璃管
一端连接气球，还一端套有软管并与分液漏斗上端相连，软管上设有止水夹。
[0006]由于本实用新型整个实验在封闭状态下进行，较环保；实验时，连体小容器分别盛
有硫化亚铁和亚硫酸钠，双管滴管吸有硫酸溶液，挤压橡胶球，硫酸与硫化亚铁和亚硫酸钠
反应，分别产生硫化氢与二氧化硫气体，过程简便，容易操作；硫化氢与二氧化硫发生反应，
产生黄色的硫附在广口瓶上，直观，学生容易理解。此外，多余的气体和废液可以通过分液
漏斗所盛的氢氧化钠溶液进行处理，不污染环境。

四、附图说明
[0007]本实用新型的具体结构由以下附图给出。

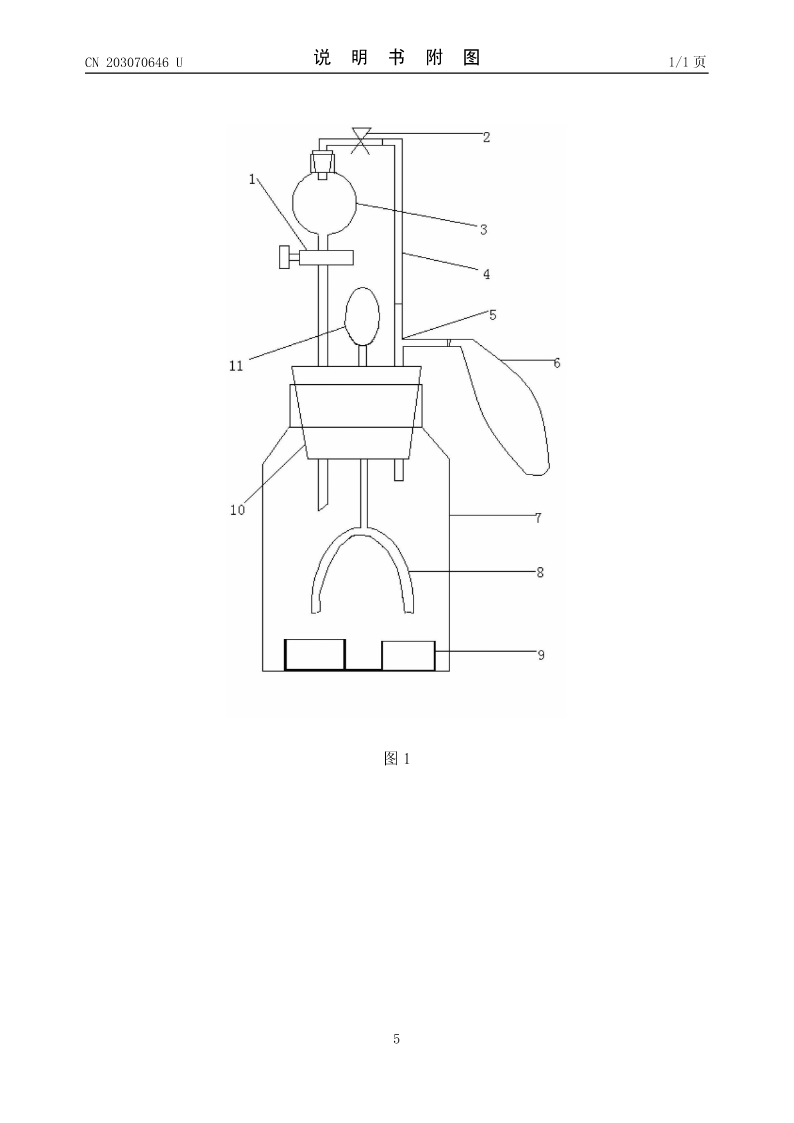

[0008]图1是本实用新型的结构示意图。
[0009]附图中的标识分别表示：
[0010]1.开关2.止水夹3.分液漏斗4.软管
[0011]5.三通玻璃管6.气球7.广口瓶8.双管滴管
[0012]9.连体小容器10.带孔胶塞11.橡胶球

五、具体实施方式
[0013]从图1可看出，本实用新型由广口瓶7、双管滴管8、分液漏斗3、连体小容器9和气
球6组成；所述连体小容器9置于广口瓶7内，所述广口瓶7瓶口设有带孔胶塞10，分别插
有分液漏斗3、双管滴管8和三通玻璃管5；双管滴管8上方设有橡胶球11、双管头分别对

3

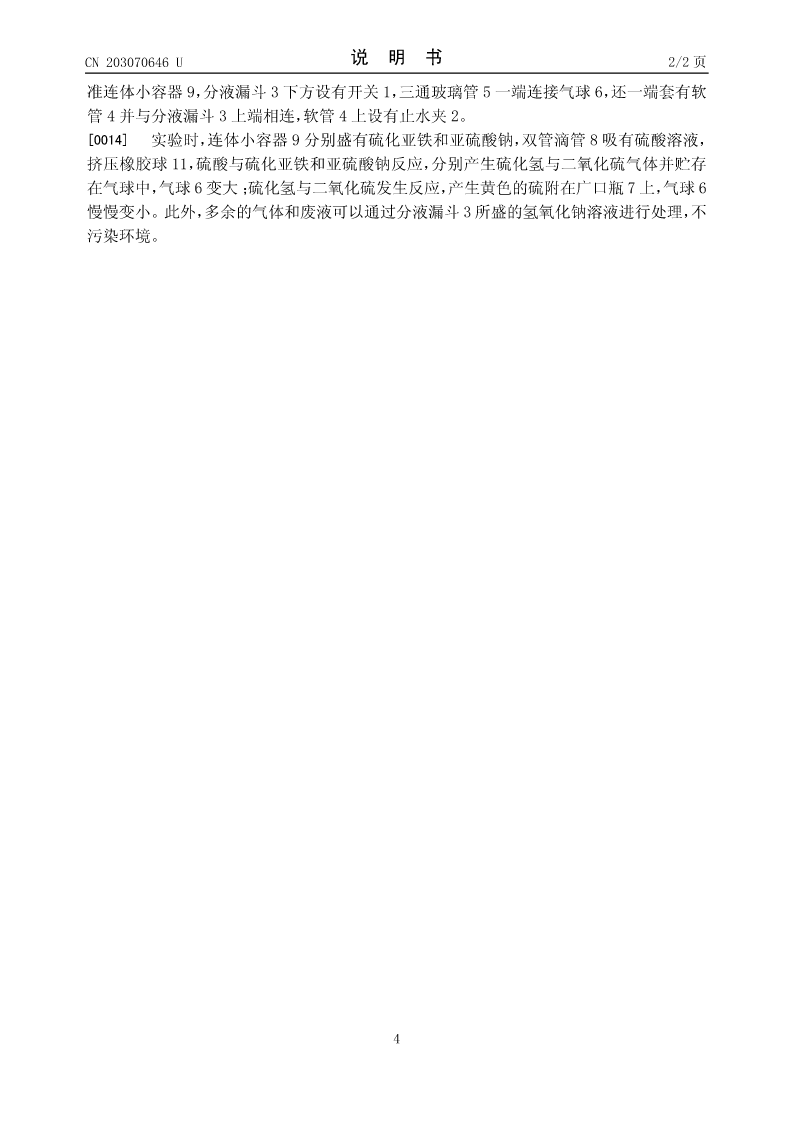

CN203070646U说明书2/2页
准连体小容器9，分液漏斗3下方设有开关1，三通玻璃管5一端连接气球6，还一端套有软
管4并与分液漏斗3上端相连，软管4上设有止水夹2。
[0014]实验时，连体小容器9分别盛有硫
