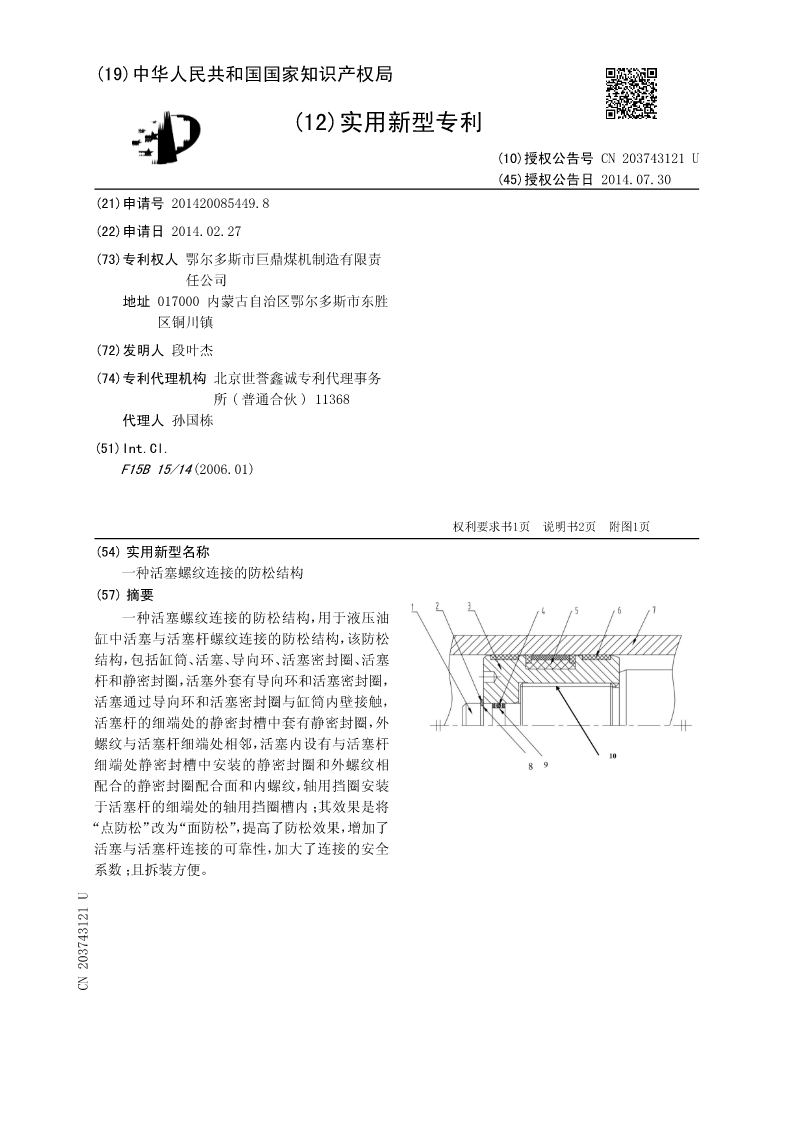

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号(10)授权公告号CCNN220374312103743121U
(45)授权公告日2014.07.30
(21)申请号201420085449.8
(22)申请日2014.02.27
(73)专利权人鄂尔多斯市巨鼎煤机制造有限责
任公司
地址017000内蒙古自治区鄂尔多斯市东胜
区铜川镇
(72)发明人段叶杰
(74)专利代理机构北京世誉鑫诚专利代理事务
所(普通合伙)11368
代理人孙国栋
(51)Int.Cl.
F15B15/14(2006.01)


权权利要求书1页利要求书1页说明书2页说明书2页附图1页附图1页
(54)实用新型名称
一种活塞螺纹连接的防松结构
(57)摘要
一种活塞螺纹连接的防松结构,用于液压油
缸中活塞与活塞杆螺纹连接的防松结构,该防松
结构,包括缸筒、活塞、导向环、活塞密封圈、活塞
杆和静密封圈,活塞外套有导向环和活塞密封圈,
活塞通过导向环和活塞密封圈与缸筒内壁接触,
活塞杆的细端处的静密封槽中套有静密封圈,外
螺纹与活塞杆细端处相邻,活塞内设有与活塞杆
细端处静密封槽中安装的静密封圈和外螺纹相
配合的静密封圈配合面和内螺纹,轴用挡圈安装
于活塞杆的细端处的轴用挡圈槽内;其效果是将
“点防松”改为“面防松”,提高了防松效果,增加了
活塞与活塞杆连接的可靠性,加大了连接的安全
系数;且拆装方便。
CN203743121U
CN203741U

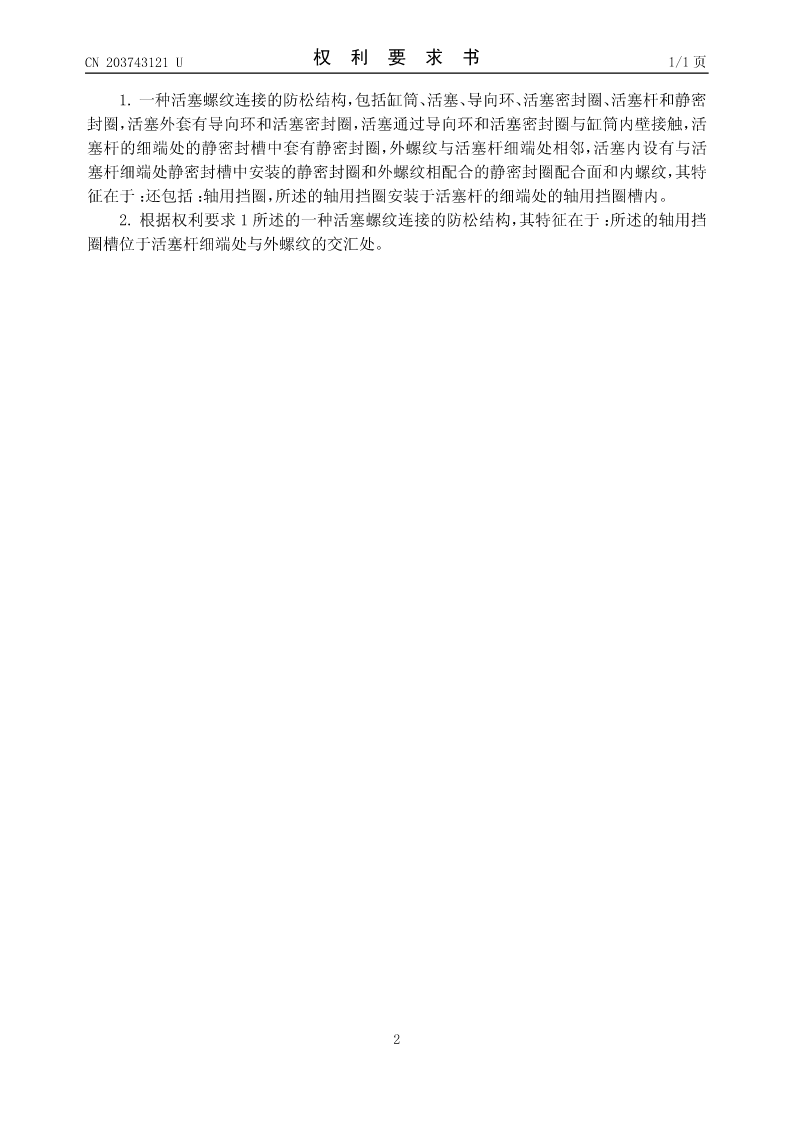

CN203743121U权利要求书1/1页

1.一种活塞螺纹连接的防松结构,包括缸筒、活塞、导向环、活塞密封圈、活塞杆和静密
封圈,活塞外套有导向环和活塞密封圈,活塞通过导向环和活塞密封圈与缸筒内壁接触,活
塞杆的细端处的静密封槽中套有静密封圈,外螺纹与活塞杆细端处相邻,活塞内设有与活
塞杆细端处静密封槽中安装的静密封圈和外螺纹相配合的静密封圈配合面和内螺纹,其特
征在于:还包括:轴用挡圈,所述的轴用挡圈安装于活塞杆的细端处的轴用挡圈槽内。
2.根据权利要求1所述的一种活塞螺纹连接的防松结构,其特征在于:所述的轴用挡
圈槽位于活塞杆细端处与外螺纹的交汇处。


2

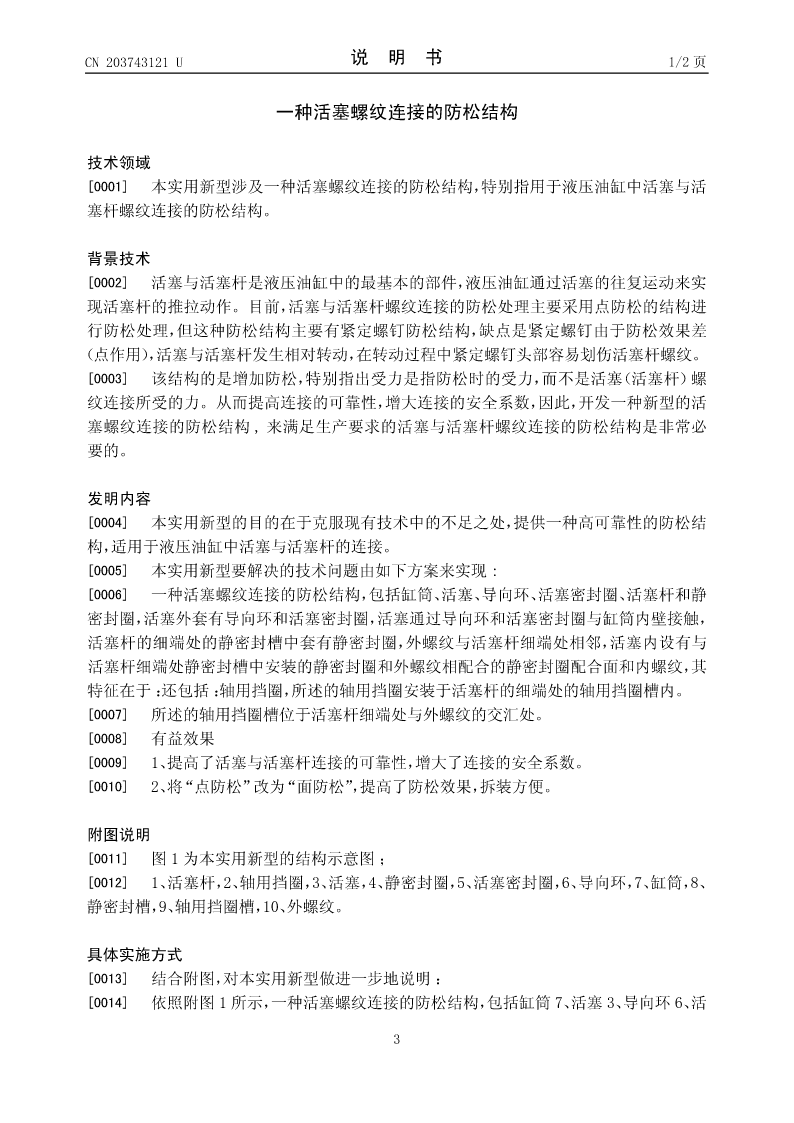

CN203743121U说明书1/2页

一种活塞螺纹连接的防松结构

技术领域
[0001]本实用新型涉及一种活塞螺纹连接的防松结构,特别指用于液压油缸中活塞与活
塞杆螺纹连接的防松结构。

背景技术
[0002]活塞与活塞杆是液压油缸中的最基本的部件,液压油缸通过活塞的往复运动来实
现活塞杆的推拉动作。目前,活塞与活塞杆螺纹连接的防松处理主要采用点防松的结构进
行防松处理,但这种防松结构主要有紧定螺钉防松结构,缺点是紧定螺钉由于防松效果差
(点作用),活塞与活塞杆发生相对转动,在转动过程中紧定螺钉头部容易划伤活塞杆螺纹。
[0003]该结构的是增加防松,特别指出受力是指防松时的受力,而不是活塞(活塞杆)螺
纹连接所受的力。从而提高连接的可靠性,增大连接的安全系数,因此,开发一种新型的活
塞螺纹连接的防松结构,来满足生产要求的活塞与活塞杆螺纹连接的防松结构是非常必
要的。

发明内容
[0004]本实用新型的目的在于克服现有技术中的不足之处,提供一种高可靠性的防松结
构,适用于液压油缸中活塞与活塞杆的连接。
[0005]本实用新型要解决的技术问题由如下方案来实现:
[0006]一种活塞螺纹连接的防松结构,包括缸筒、活塞、导向环、活塞密封圈、活塞杆和静
密封圈,活塞外套有导向环和活塞密封圈,活塞通过导向环和活塞密封圈与缸筒内壁接触,
活塞杆的细端处的静密封槽中套有静密封圈,外螺纹与活塞杆细端处相邻,活塞内设有与
活塞杆细端处静密封槽中安装的静密封圈和外螺纹相配合的静密封圈配合面和内螺纹,其
特征在于:还包括:轴用挡圈,所述的轴用挡圈安装于活塞杆的细端处的轴用挡圈槽内。
[0007]所述的轴用挡圈槽位于活塞杆细端处与外螺纹的交汇处。
[0008]有益效果
[0009]1、提高了活塞与活塞杆连接的可靠性,增大了连接的安全系数。
[0010]2、将“点防松”改为“面防松”,提高了防松效果,拆装方便。

附图说明

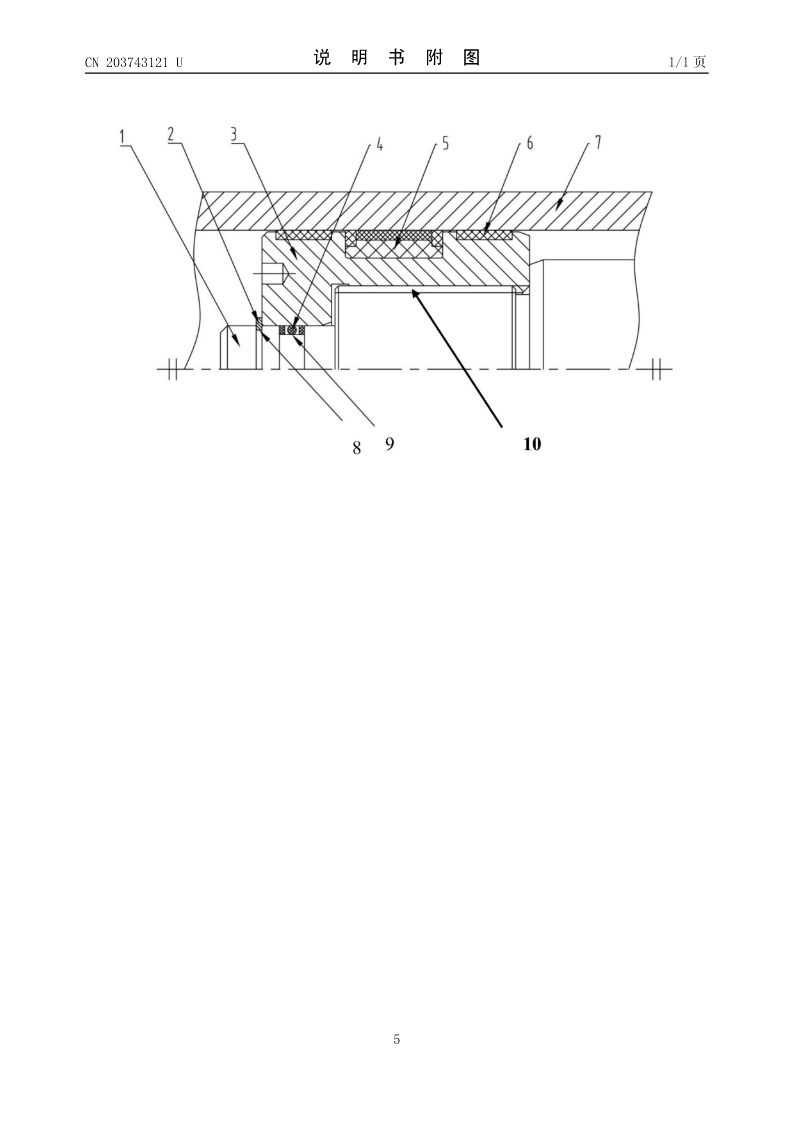

[0011]图1为本实用新型的结构示意图;
[0012]1、活塞杆,2、轴用挡圈,3、活塞,4、静密封圈,5、活塞密封圈,6、导向环,7、缸筒,8、
静密封槽,9、轴用挡圈槽,10、外螺纹。

具体实施方式
[0013]结合附图,对本实用新型做进一步地说明:
[0014]依照附图1所示,一种活塞螺纹连接的防松结构,包括缸筒7、活塞3、导向环6、活

3

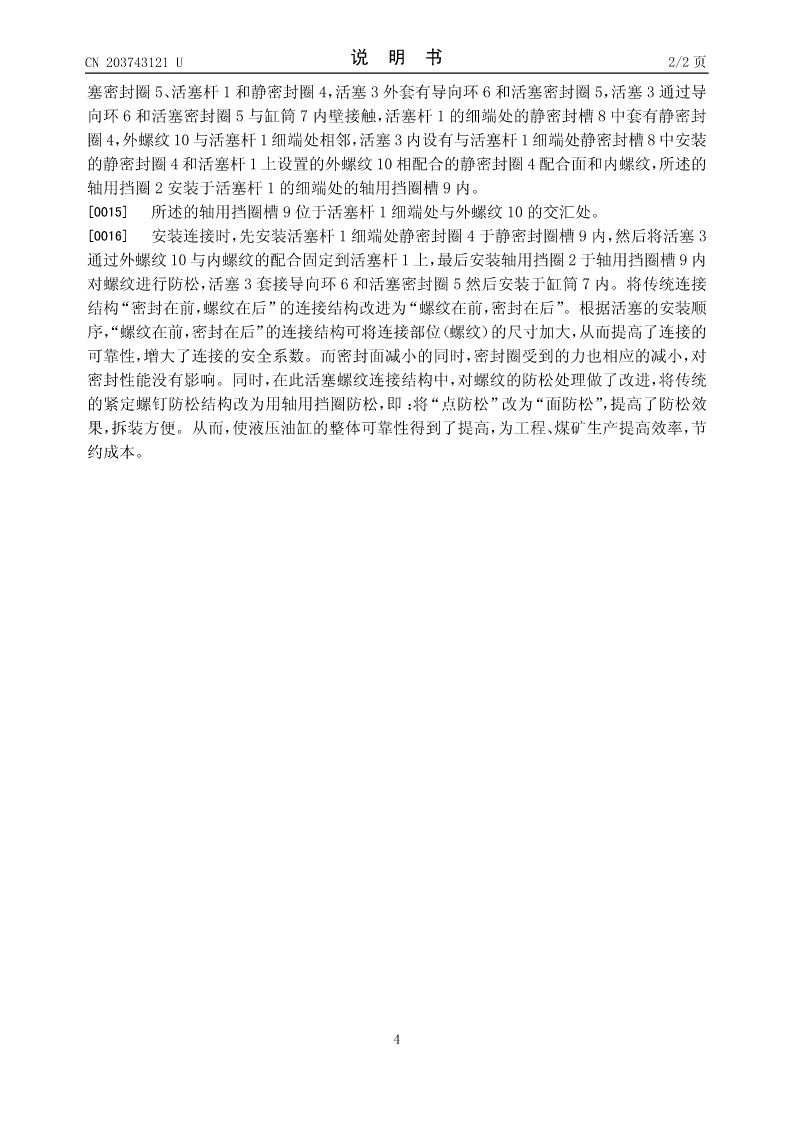

CN203743121U说明书2/2页
塞密封圈5、活塞杆1和静密封圈4,活塞3外套有导向环6和活塞密封圈5,活塞3通过导
向环6和活塞密封圈5与缸筒
