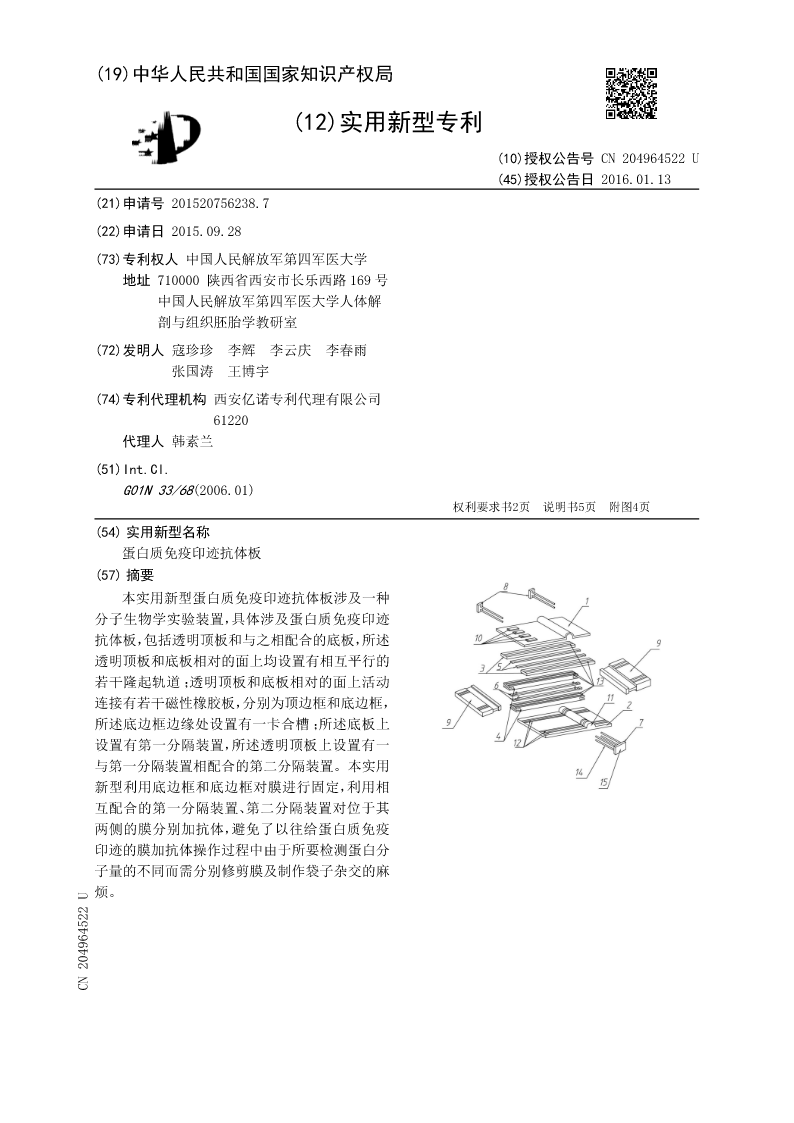

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN204964522U
(45)授权公告日2016.01.13
(21)申请号201520756238.7
(22)申请日2015.09.28
(73)专利权人中国人民解放军第四军医大学
地址710000陕西省西安市长乐西路169号
中国人民解放军第四军医大学人体解
剖与组织胚胎学教研室

(72)发明人寇珍珍李辉李云庆李春雨
张国涛王博宇

(74)专利代理机构西安亿诺专利代理有限公司
61220
代理人韩素兰
(51)Int.Cl.
G01N33/68(2006.01)
权利要求书2页说明书5页附图4页
(54)实用新型名称
蛋白质免疫印迹抗体板
(57)摘要
本实用新型蛋白质免疫印迹抗体板涉及一种
分子生物学实验装置，具体涉及蛋白质免疫印迹
抗体板，包括透明顶板和与之相配合的底板，所述
透明顶板和底板相对的面上均设置有相互平行的
若干隆起轨道；透明顶板和底板相对的面上活动
连接有若干磁性橡胶板，分别为顶边框和底边框，
所述底边框边缘处设置有一卡合槽；所述底板上
设置有第一分隔装置，所述透明顶板上设置有一
与第一分隔装置相配合的第二分隔装置。本实用
新型利用底边框和底边框对膜进行固定，利用相
互配合的第一分隔装置、第二分隔装置对位于其
两侧的膜分别加抗体，避免了以往给蛋白质免疫
印迹的膜加抗体操作过程中由于所要检测蛋白分
子量的不同而需分别修剪膜及制作袋子杂交的麻
烦。
CN204964522U

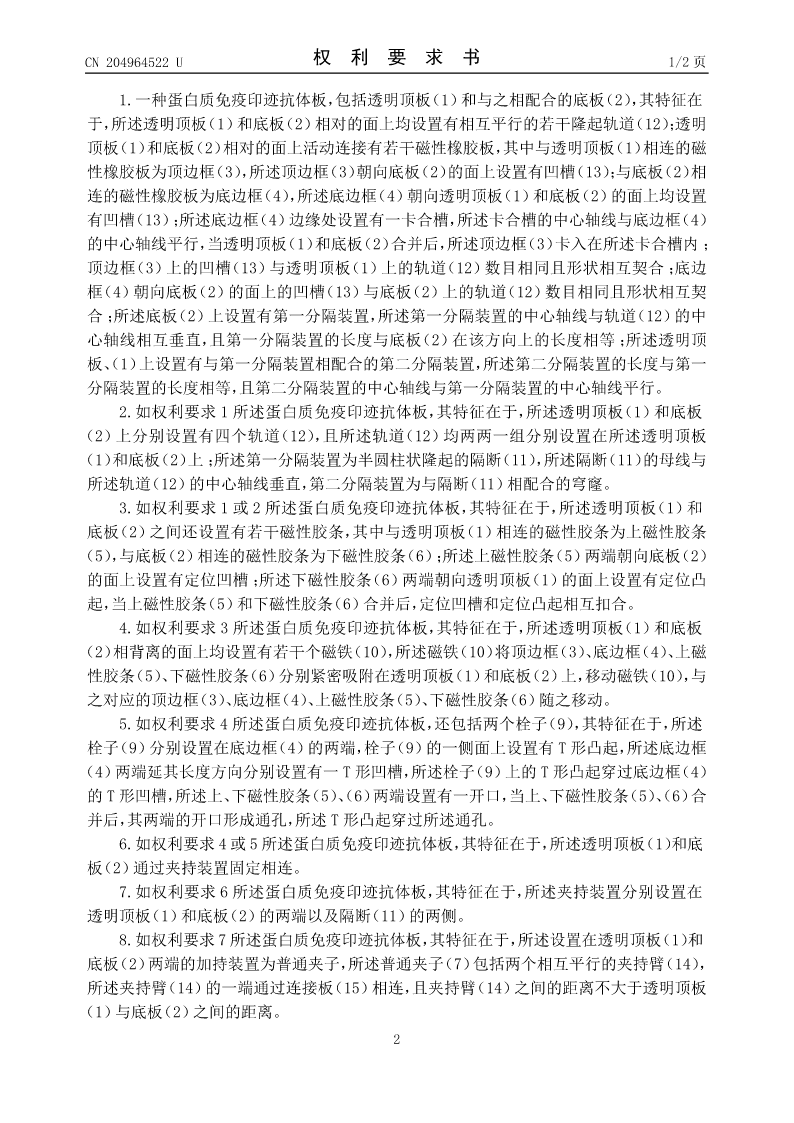

CN204964522U权利要求书1/2页

1.一种蛋白质免疫印迹抗体板，包括透明顶板（1）和与之相配合的底板（2），其特征在
于，所述透明顶板（1）和底板（2）相对的面上均设置有相互平行的若干隆起轨道（12）；透明
顶板（1）和底板（2）相对的面上活动连接有若干磁性橡胶板，其中与透明顶板（1）相连的磁
性橡胶板为顶边框（3），所述顶边框（3）朝向底板（2）的面上设置有凹槽（13）；与底板（2）相
连的磁性橡胶板为底边框（4），所述底边框（4）朝向透明顶板（1）和底板（2）的面上均设置
有凹槽（13）；所述底边框（4）边缘处设置有一卡合槽，所述卡合槽的中心轴线与底边框（4）
的中心轴线平行，当透明顶板（1）和底板（2）合并后，所述顶边框（3）卡入在所述卡合槽内；
顶边框（3）上的凹槽（13）与透明顶板（1）上的轨道（12）数目相同且形状相互契合；底边
框（4）朝向底板（2）的面上的凹槽（13）与底板（2）上的轨道（12）数目相同且形状相互契
合；所述底板（2）上设置有第一分隔装置，所述第一分隔装置的中心轴线与轨道（12）的中
心轴线相互垂直，且第一分隔装置的长度与底板（2）在该方向上的长度相等；所述透明顶
板、（1）上设置有与第一分隔装置相配合的第二分隔装置，所述第二分隔装置的长度与第一
分隔装置的长度相等，且第二分隔装置的中心轴线与第一分隔装置的中心轴线平行。
2.如权利要求1所述蛋白质免疫印迹抗体板，其特征在于，所述透明顶板（1）和底板
（2）上分别设置有四个轨道（12），且所述轨道（12）均两两一组分别设置在所述透明顶板
（1）和底板（2）上；所述第一分隔装置为半圆柱状隆起的隔断（11），所述隔断（11）的母线与
所述轨道（12）的中心轴线垂直，第二分隔装置为与隔断（11）相配合的穹窿。
3.如权利要求1或2所述蛋白质免疫印迹抗体板，其特征在于，所述透明顶板（1）和
底板（2）之间还设置有若干磁性胶条，其中与透明顶板（1）相连的磁性胶条为上磁性胶条
（5），与底板（2）相连的磁性胶条为下磁性胶条（6）；所述上磁性胶条（5）两端朝向底板（2）
的面上设置有定位凹槽；所述下磁性胶条（6）两端朝向透明顶板（1）的面上设置有定位凸
起，当上磁性胶条（5）和下磁性胶条（6）合并后，定位凹槽和定位凸起相互扣合。
4.如权利要求3所述蛋白质免疫印迹抗体板，其特征在于，所述透明顶板（1）和底板
（2）相背离的面上均设置有若干个磁铁（10），所述磁铁（10）将顶边框（3）、底边框（4）、上磁
性胶条（5）、下磁性胶条（6）分别紧密吸附在透明顶板（1）和底板（2）上，移动磁铁（10），与
之对应的顶边框（3）、底边框（4）、上磁性胶条（5）、下磁性胶条（6）随之移动。
5.如权利要求4所述蛋白质免疫印迹抗体板，还包括两个栓子（9），其特征在于，所述
栓子（9）分别设置在底边框（4）的两端，栓子（9）的一侧面上设置有T形凸起，所述底边框
（4）两端延其长度方向分别设置有一T形凹槽，所述栓子（9）上的T形凸起穿过底边框（4）
的T形凹槽，所述上、下磁性胶条（5）、（6）两端设置有一开口，当上、下磁性胶条（5）、（6）合
并后，其两端的开口形成通孔，所述T形凸起
