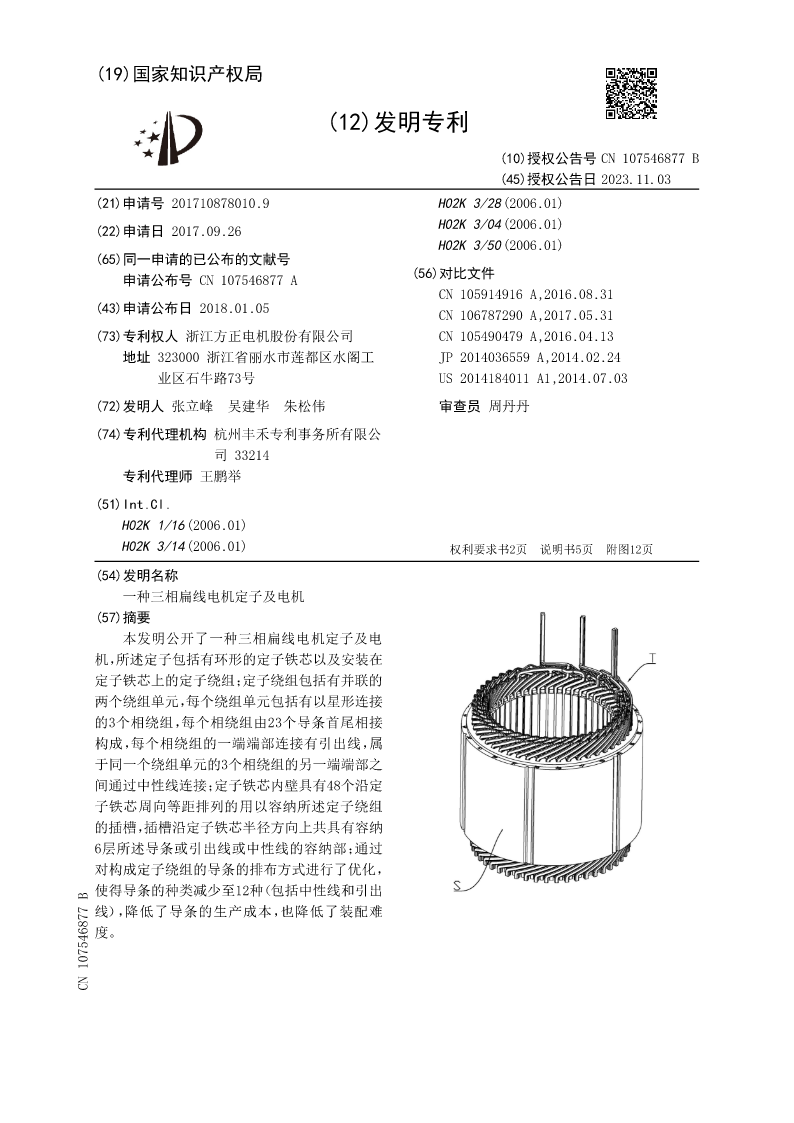

(19)国家知识产权局

(12)发明专利

(10)授权公告号CN107546877B
(45)授权公告日2023.11.03
(21)申请号201710878010.9H02K3/28(2006.01)
(22)申请日2017.09.26H02K3/04(2006.01)
H02K3/50(2006.01)
(65)同一申请的已公布的文献号
申请公布号CN107546877A(56)对比文件
CN105914916A,2016.08.31
(43)申请公布日2018.01.05CN106787290A,2017.05.31
(73)专利权人浙江方正电机股份有限公司CN105490479A,2016.04.13
地址323000浙江省丽水市莲都区水阁工JP2014036559A,2014.02.24
业区石牛路73号US2014184011A1,2014.07.03
(72)发明人张立峰吴建华朱松伟审查员周丹丹

(74)专利代理机构杭州丰禾专利事务所有限公
司33214
专利代理师王鹏举
(51)Int.Cl.
H02K1/16(2006.01)
H02K3/14(2006.01)权利要求书2页说明书5页附图12页
(54)发明名称
一种三相扁线电机定子及电机
(57)摘要
本发明公开了一种三相扁线电机定子及电
机,所述定子包括有环形的定子铁芯以及安装在
定子铁芯上的定子绕组;定子绕组包括有并联的
两个绕组单元,每个绕组单元包括有以星形连接
的3个相绕组,每个相绕组由23个导条首尾相接
构成,每个相绕组的一端端部连接有引出线,属
于同一个绕组单元的3个相绕组的另一端端部之
间通过中性线连接;定子铁芯内壁具有48个沿定
子铁芯周向等距排列的用以容纳所述定子绕组
的插槽,插槽沿定子铁芯半径方向上共具有容纳
6层所述导条或引出线或中性线的容纳部;通过
对构成定子绕组的导条的排布方式进行了优化,
使得导条的种类减少至12种(包括中性线和引出
线),降低了导条的生产成本,也降低了装配难
度。
CN107546877B

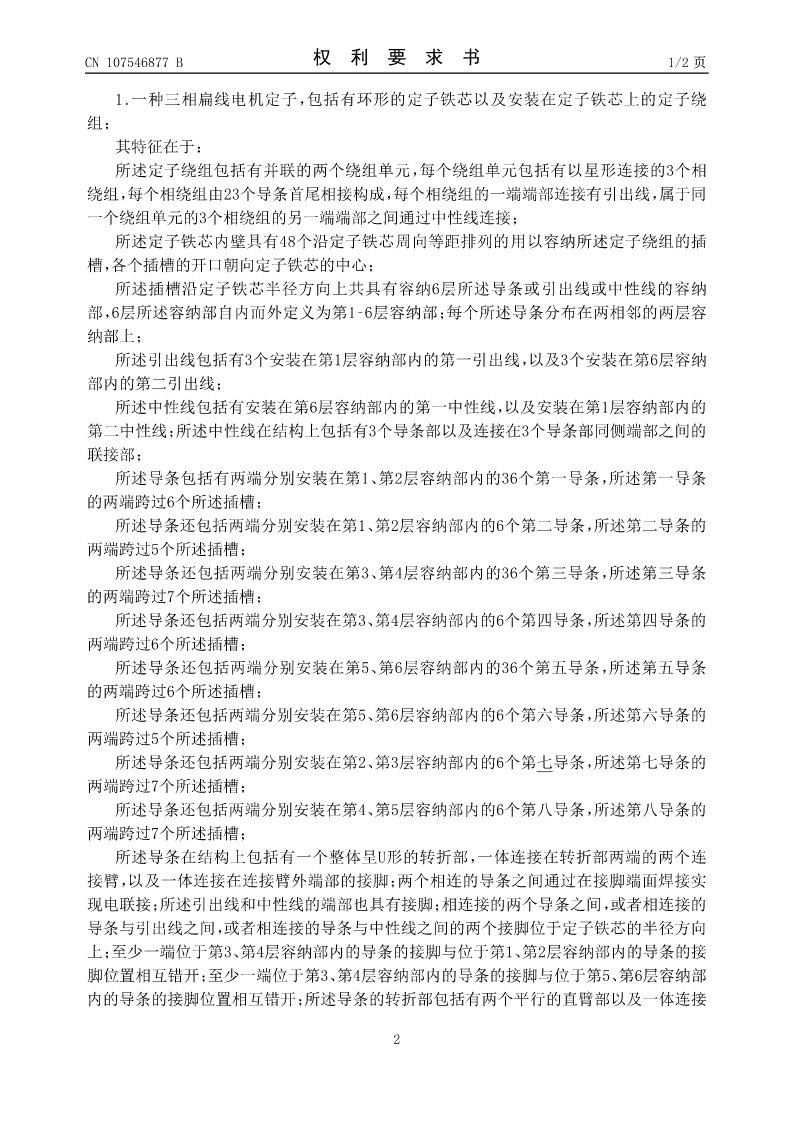

CN107546877B权利要求书1/2页

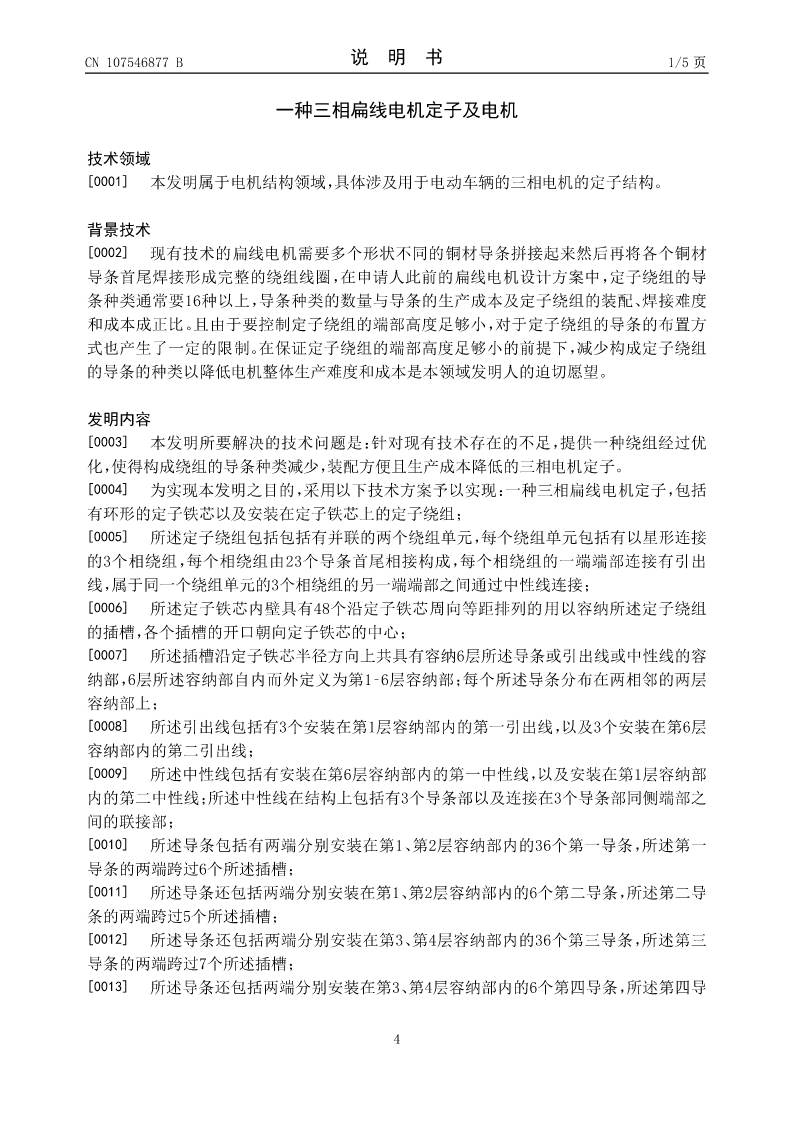

1.一种三相扁线电机定子,包括有环形的定子铁芯以及安装在定子铁芯上的定子绕
组;
其特征在于:
所述定子绕组包括有并联的两个绕组单元,每个绕组单元包括有以星形连接的3个相
绕组,每个相绕组由23个导条首尾相接构成,每个相绕组的一端端部连接有引出线,属于同
一个绕组单元的3个相绕组的另一端端部之间通过中性线连接;
所述定子铁芯内壁具有48个沿定子铁芯周向等距排列的用以容纳所述定子绕组的插
槽,各个插槽的开口朝向定子铁芯的中心;
所述插槽沿定子铁芯半径方向上共具有容纳6层所述导条或引出线或中性线的容纳
部,6层所述容纳部自内而外定义为第1‑6层容纳部;每个所述导条分布在两相邻的两层容
纳部上;
所述引出线包括有3个安装在第1层容纳部内的第一引出线,以及3个安装在第6层容纳
部内的第二引出线;
所述中性线包括有安装在第6层容纳部内的第一中性线,以及安装在第1层容纳部内的
第二中性线;所述中性线在结构上包括有3个导条部以及连接在3个导条部同侧端部之间的
联接部;
所述导条包括有两端分别安装在第1、第2层容纳部内的36个第一导条,所述第一导条
的两端跨过6个所述插槽;
所述导条还包括两端分别安装在第1、第2层容纳部内的6个第二导条,所述第二导条的
两端跨过5个所述插槽;
所述导条还包括两端分别安装在第3、第4层容纳部内的36个第三导条,所述第三导条
的两端跨过7个所述插槽;
所述导条还包括两端分别安装在第3、第4层容纳部内的6个第四导条,所述第四导条的
两端跨过6个所述插槽;

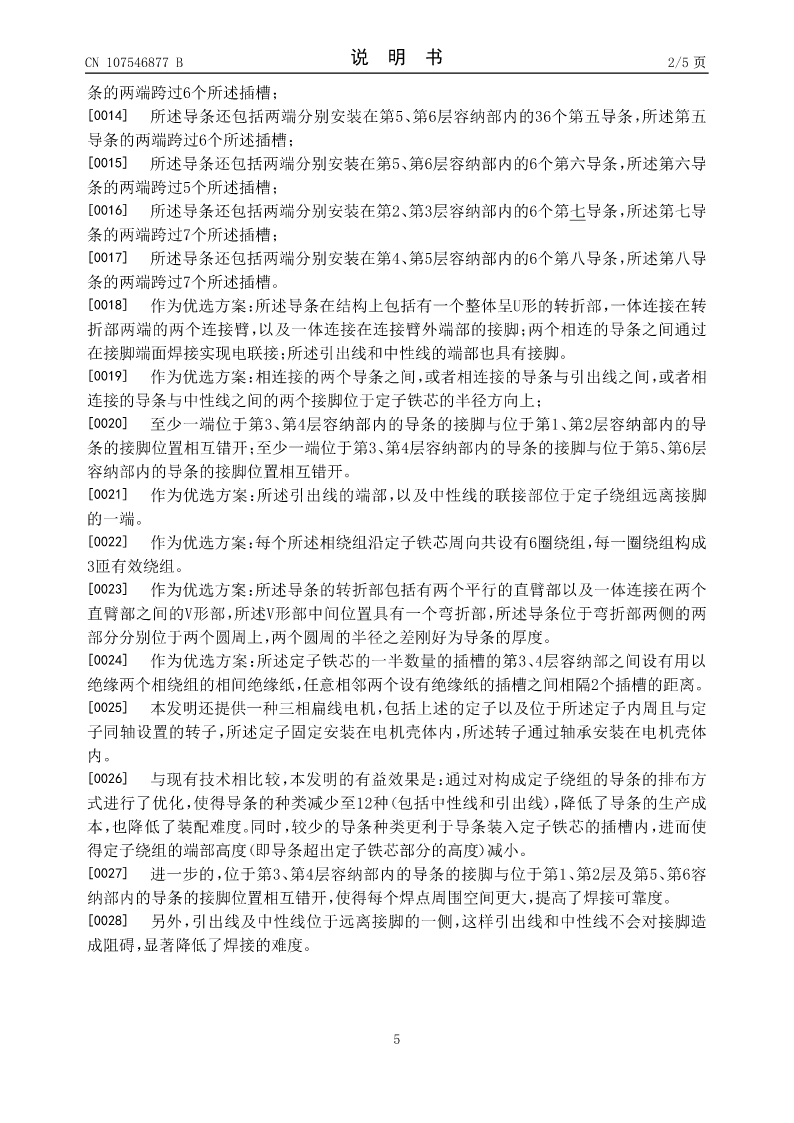

所述导条还包括两端分别安装在第5、第6层容纳部内的36个第五导条,所述第五导条
的两端跨过6个所述插槽;
所述导条还包括两端分别安装在第5、第6层容纳部内的6个第六导条,所述第六导条的
两端跨过5个所述插槽;
所述导条还包括两端分别安装在第2、第3层容纳部内的6个第七导条,所述第七导条的
两端跨过7个所述插槽;
所述导条还包括两端分别安装在第4、第5层容纳部内的6个第八导条,所述第八导条的
两端跨过7个所述插槽;
所述导条在结构上包括有一个整体呈U形的转折部,一体连接在转折部两端的两个连
接臂,以及一体连接在连接臂外端部的接脚;两个相连的导条之间通过在接脚端面焊接实
现电联接;所述引出线和中性线的端部也具有接脚;相连接的两个导条之间,或者相连接的
导条与引出线之间,或者相连接的导条与中性线之间的两个接脚位于定子铁芯的半径方向
上;至少一端位于第3、第4层容纳部内的导条的接脚与位于第1、第2层容纳部内的导条的接
脚位置相互错开;至少一端位于第3、第4层容纳部内的导条的接脚与位于第5、第6层容纳部

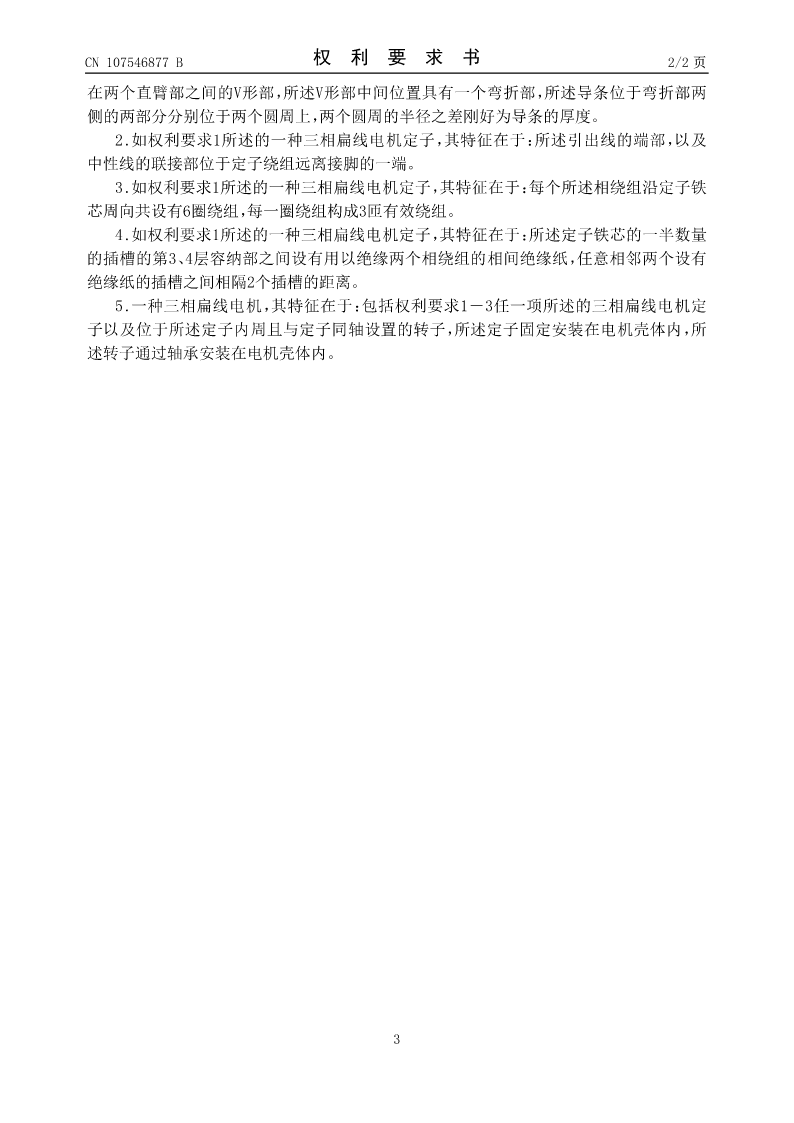

内的导条的接脚
